CT/PT参数分析仪

UAFA-1000DCT/PT参数分析仪

UAFA-1000D CT/PT参数分析仪采用新一代变频技术,可精确测量电流电压互感器的励磁特性,励磁参数,匝比,极性线圈电阻等、参考标准:JB-T5356-2002,JJF1021-2007
说明书 打印产品 产品ID: 10
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「CT/PT参数分析仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, CT/PT参数分析仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

CT/PT参数分析仪简介   ----Product introduction

UAFA-1000D  CT/PT参数分析仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

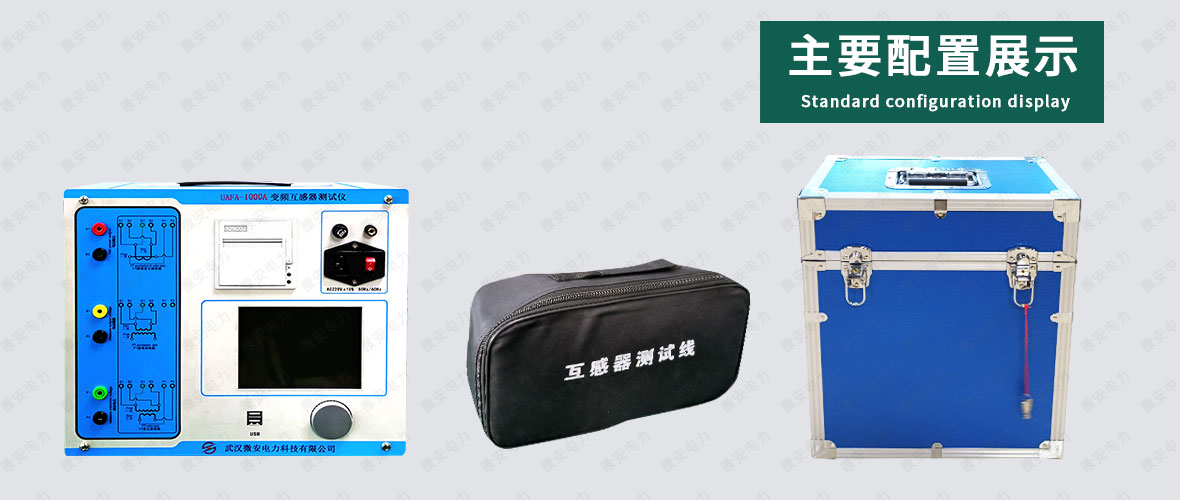

CT/PT互感器参数分析仪标准配置

主要特点

1、功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。

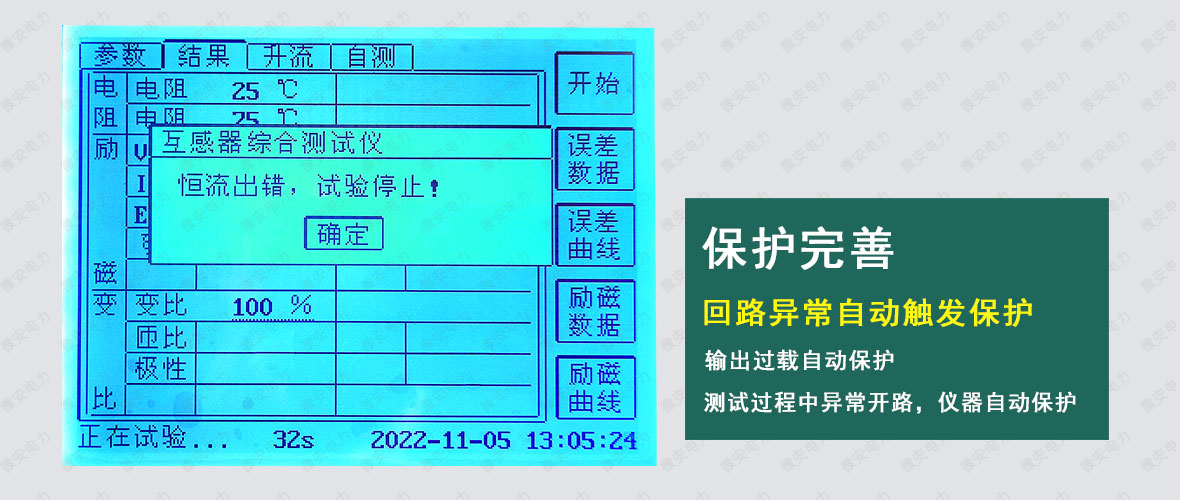

2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。
3、可精确测量变比差与角差,比差最大允许误差±0.05%,角差最大允许误差±2min,能够进行0.2S级电流互感器的测量,变比测量范围为1~35000。
4、选配我司专用的升流器后,可输出180A的电流,方便现场通流测试。
5、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流,却能应对拐点高达60KV的CT测试。

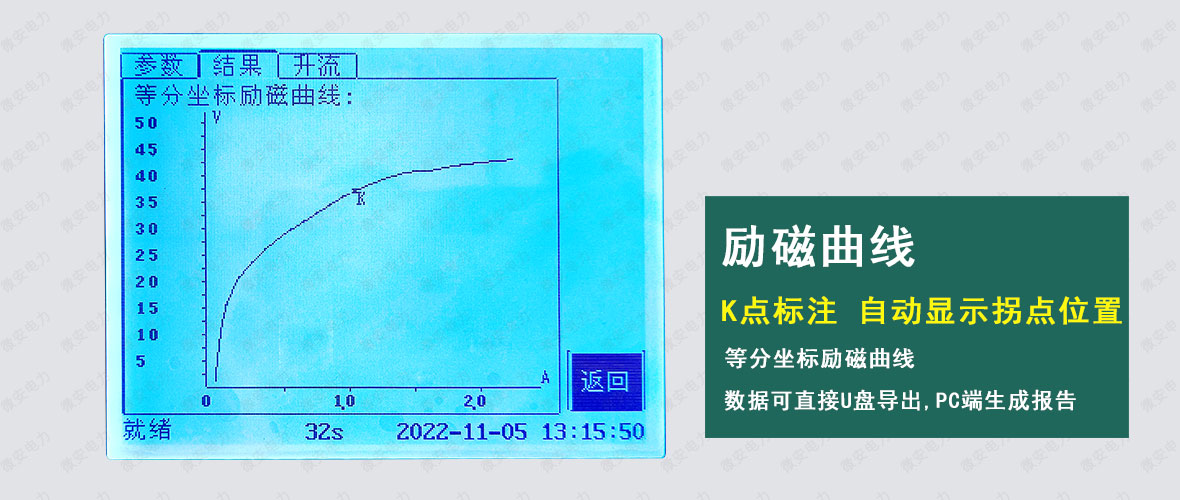

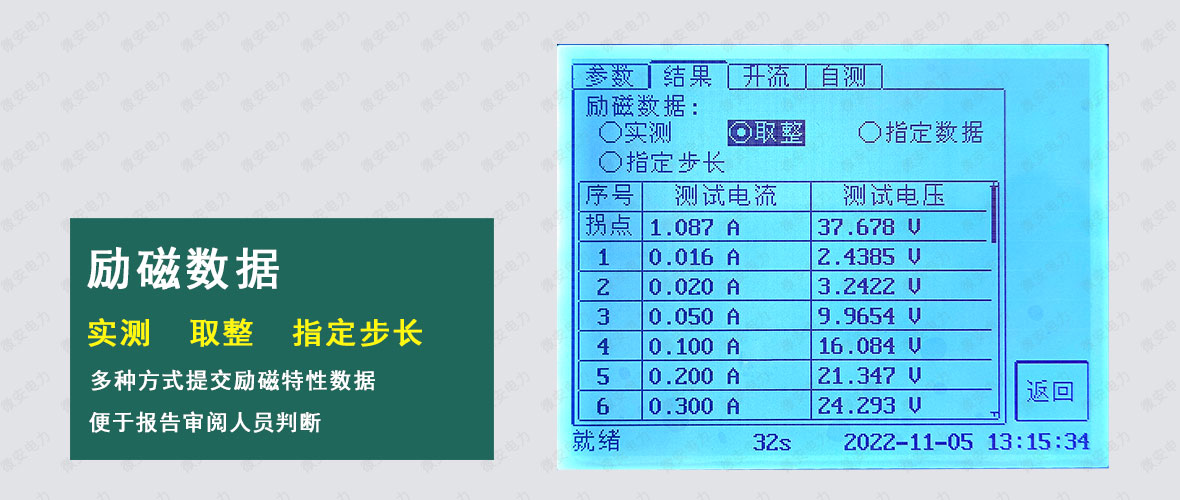

6、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

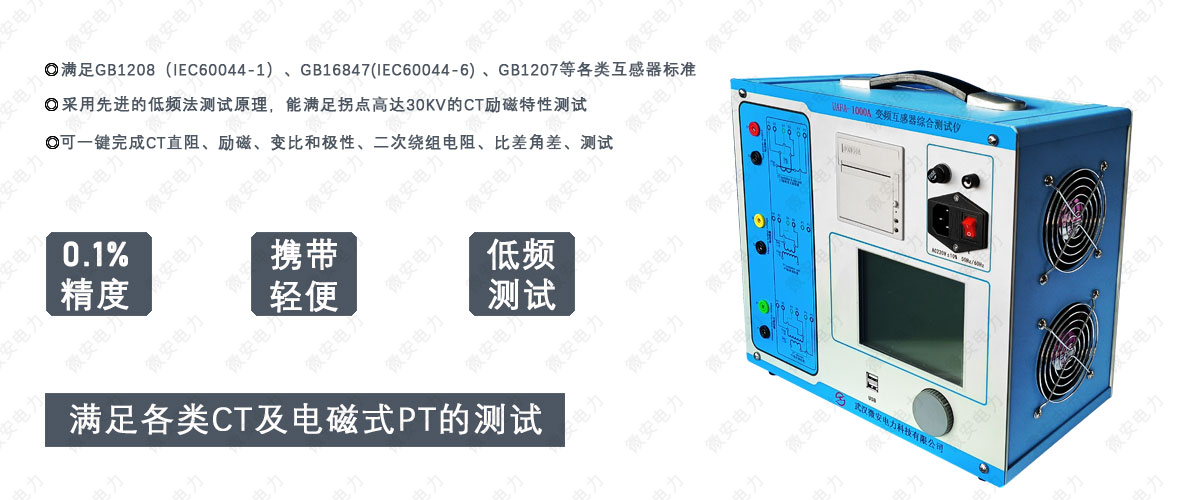

7、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

CT/PT参数分析仪参数   ----Technical parameter

型号 UAFA-1000D
测试用途 CT:励磁特性、变比、极性、二次绕组电阻、二次负荷、通流、比差以及角差等测试要求;
PT:励磁特性、变比、极性、二次绕组电阻等测试要求。
工作电源 输入电压 185Vac~250Vac
允许输入电压 85Vac~264Vac
频率 50/60Hz
允许频率 45Hz~65Hz
输入功率 800VA
接头 标准交流插口60320
CT变比
准确度
变比1~2000 0.02%(典型值)/0.05%(保证值)
变比2000~5000 0.03%(典型值)/0.1%(保证值)
变比5000~35000 0.05%(典型值)/0.2%(保证值)
PT变比
准确度
变比1~2000 0.02%(典型值)/0.05%(保证值)
变比2000~5000 0.03%(典型值)/0.1%(保证值)
变比5000~35000 0.05%(典型值)/0.2%(保证值)
相位测量 分辨率 0.01min
准确度 1min(典型值)/3min(保证值)
二次绕组
电阻测量
范围 0Ω~300Ω
分辨率 1mΩ
准确度 0.05%(典型值)/0.1%±1mΩ(保证值)
交流负载
测量
范围 0VA~1000VA
分辨率 0.01VA
准确度 0.05%(典型值)/0.1%±0.01VA(保证值)
输出 输出电压 0Vac~180Vac
输出电流 0Aeff~12Aeff(36Apeak)
输出功率 0VAeff~800VAeff(1800VApeak)
环境条件 运行温度 -10℃~+50℃
存储温度 -25℃~+70℃
相对湿度 5%~95%,不结露

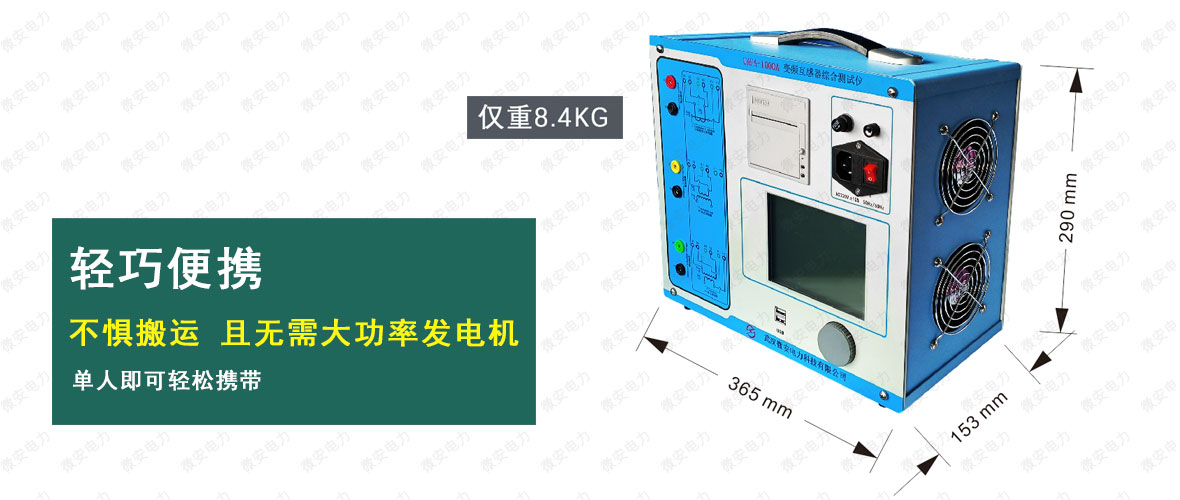

物理特性 尺寸 360×285×145(mm3)
重量 ≈8kg(不包括附件)
升流器 测试用途 通流测试
输入 0~120Vac
电流输出 0~180A;精度:<0.2%
工作环境 温度:-10℃~50℃;湿度:≤90%
尺寸 200×150×170mm3
重量 ≈5kg

CT/PT参数分析仪图片   ----Picture display

CT/PT互感器参数分析仪左侧

CT/PT互感器参数分析仪正面

CT/PT互感器参数分析仪右侧

CT/PT互感器参数分析仪机箱细节

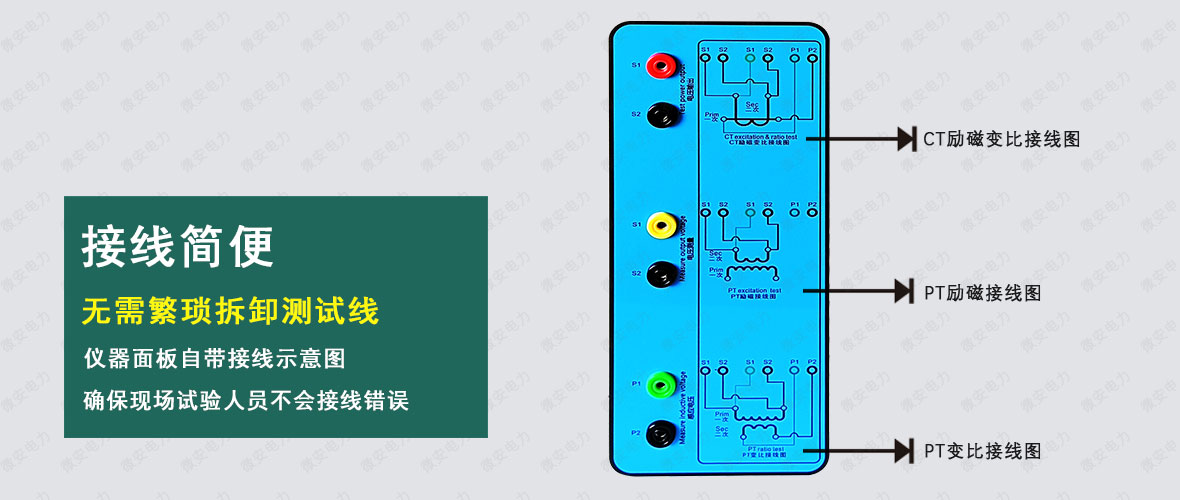

CT/PT互感器参数分析仪测试端子细节

CT/PT互感器参数分析仪专用升流器

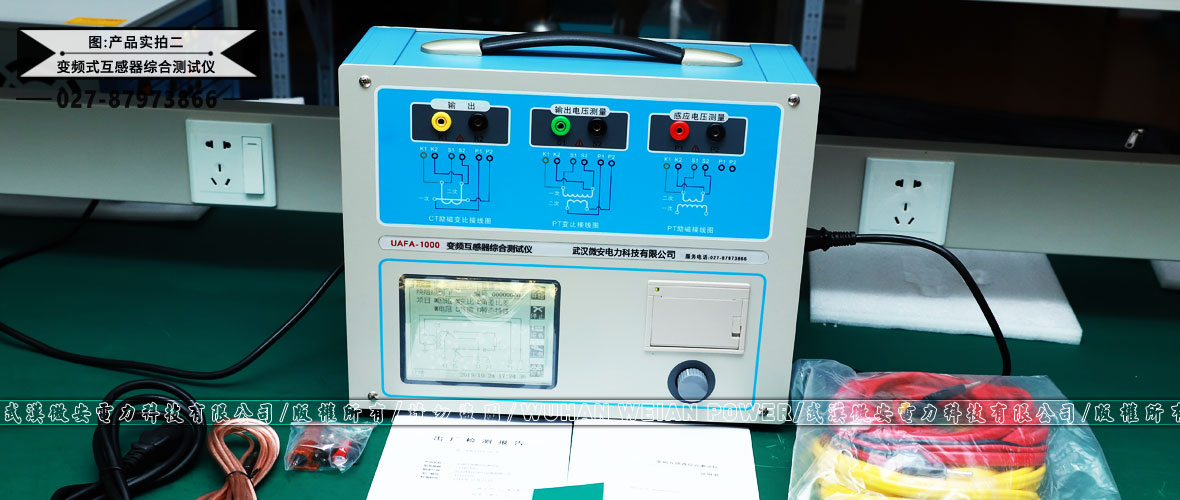

CT/PT互感器参数分析仪产品实拍二

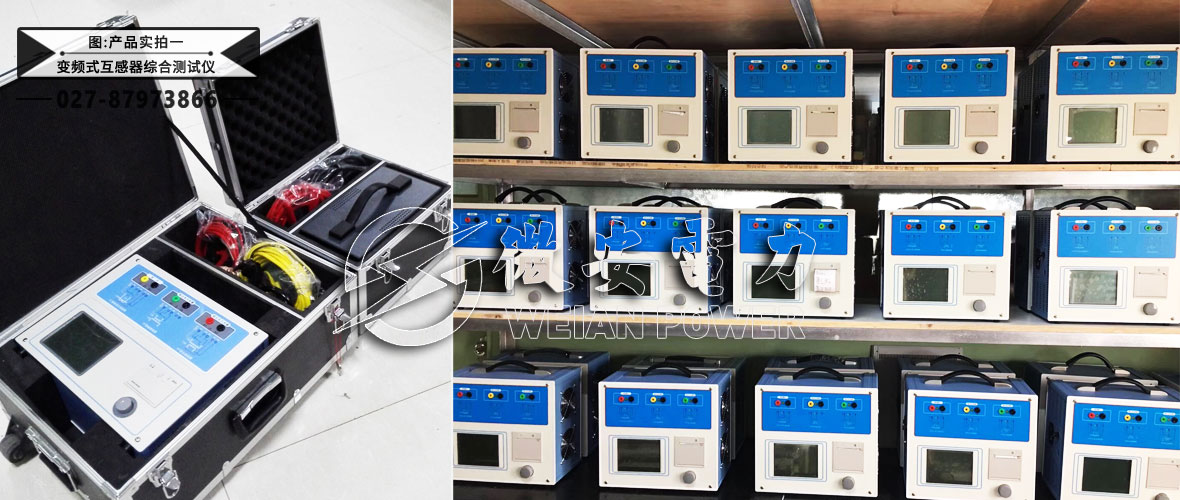

CT/PT互感器参数分析仪产品实拍一

CT/PT参数分析仪附件配件   --------Accessories

本产品UAFA-1000D   CT/PT参数分析仪参数分析仪详细清单请以说明书或代销合同为准


CT/PT参数分析仪 1台
测试短接线 1根
3M双芯带屏蔽测试电缆 1根
电源保险 3个
10M双芯带屏蔽测试电缆 1根
电源线 1根
接地线 1根
附件包 1个
大号测试钳 4把
光盘 1个
测试冷压片 1个
检验报告 1本
测试针 4个
说明书 1本
鳄鱼夹 6个
合格证 1张
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
