手持式变压器变比组别测试仪

UABC-S手持式变压器变比组别测试仪

UABC-S手持式变压器变比测试仪又称全自动变比组别测试仪,具有携带方便、操作简单、测试速度快等优点,可以在不知道被测变压器铭牌信息的情况下盲测,能适应各种容量变压器变比测试需要..
说明书 打印产品 产品ID: 277
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「手持式变压器变比组别测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 手持式变压器变比组别测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

手持式变压器变比组别测试仪简介   ----Product introduction

UABC-S手持式变压器变比组别测试仪又称全自动变比组别测试仪,是用于对单相、三相、Z型变压器进行变比值及组别校验的专用仪器

由于在电力变压器的半成品、成品生产过程中,新安装的变压器投入运行之前以及根据国网的预防性试验规程,要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐,读数不直观,且要进行必要的换算,测试结果且只为一相变比的值。微安电力在传统变比电桥测试的缺点后,研发并生产了UABC-S手持式变压器变比组别测试仪,屏幕采用了大屏幕高分辨率液晶显示屏,供电采用锂电供电,方便现场使用,具有中文菜单提示功能,操作简便直观,一次完成三相变比测试,测试速度快,准确度高。

手持式变压器变比组别测试仪

主要特点    ----Main features

1、交直流两用:锂电池供电或者220V交流充电器供电自适应。
2、一次充电,可连续测量100台变压器变比组别。
3、智能充电管理,剩余电量显示,低电量报警,背光自动调节,节省电量。
4、全三相正弦逆变电源输出,输出电压自动调节,具有软启、软停功能,因此测试速度快、精度高。
5、三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试功能。
6、具有盲测功能,即在不知道高、低压联结方式时进行变比、组别测试。
7、CT变比极性测试功能。
8、单相测试时具有角差测试功能。
9、分接档位最高可测试到197档。
10、测试量程宽,最高可达10000。
11、高低压反接保护功能。
12、输出短路保护功能。
13、不掉电时钟和日期显示;数据存储方式分为本机存储和优盘存储,其中本机存储可存储测试数据500条,并且本机存储可转存至优盘;优盘存储数据格式为Word格式,可直接在电脑上编辑打印。
14、体积小、重量轻,方便携带使用。

手持式变压器变比组别测试仪参数   ----Technical parameter

变比测量范围 0.9~10000
组别 1~12点
测量精度 ±(读数X0.1%+2字)  (小于等于500)
±(读数X0.2%+2字)  (大于500  小于等于3000)
±(读数X0.3%+2字)  (大于3000)
测量精度 ±(读数X0.1%+2字)  (小于等于500)
±(读数X0.2%+2字)  (大于500  小于等于3000)
±(读数X0.3%+2字)  (大于3000)
±(读数X0.3%+2字)  (大于3000)
电源 内置电池或外置充电器,充电器使用条件,输入100-240VAC, 50/60Hz
充电时间 约5小时
使用环境温度 -5℃~50℃
使用环境湿度 <90%  不结露
仪器体积 246mm(长)×156mm(宽)×62mm(高)
重量 1.34 kg(不含测试线)

手持式变压器变比组别测试仪图片   ----Picture display

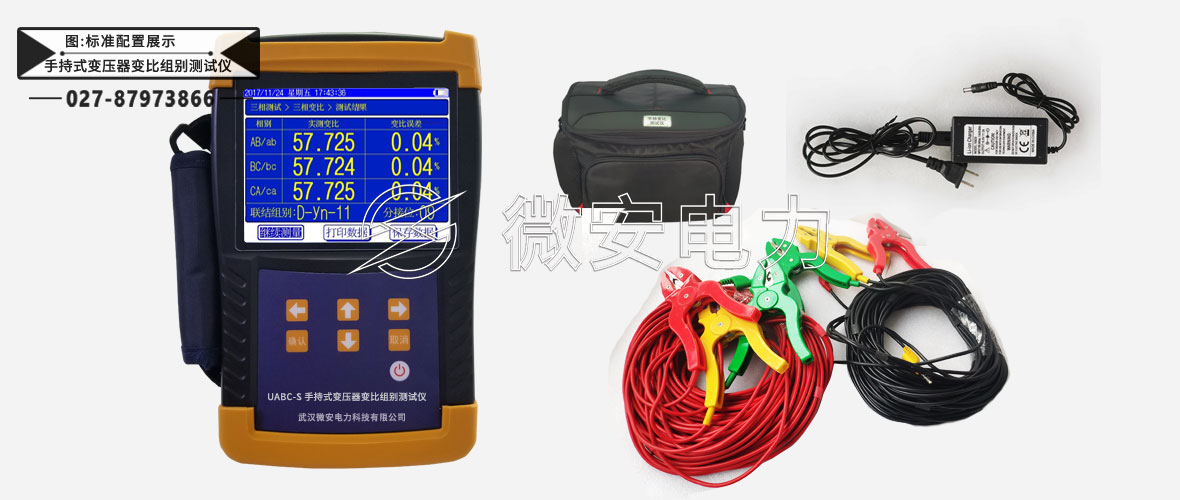

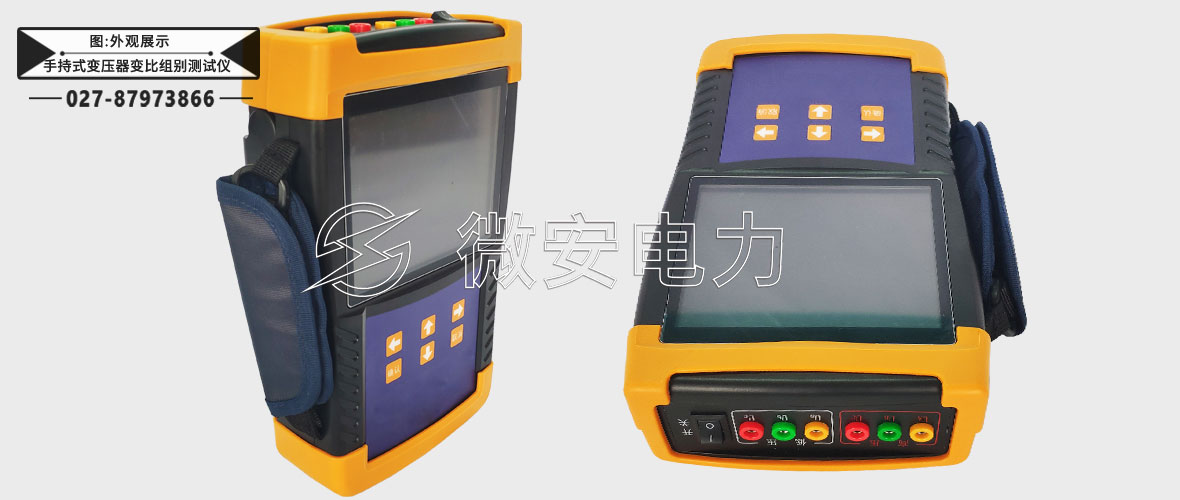

手持式变压器变比组别测试仪

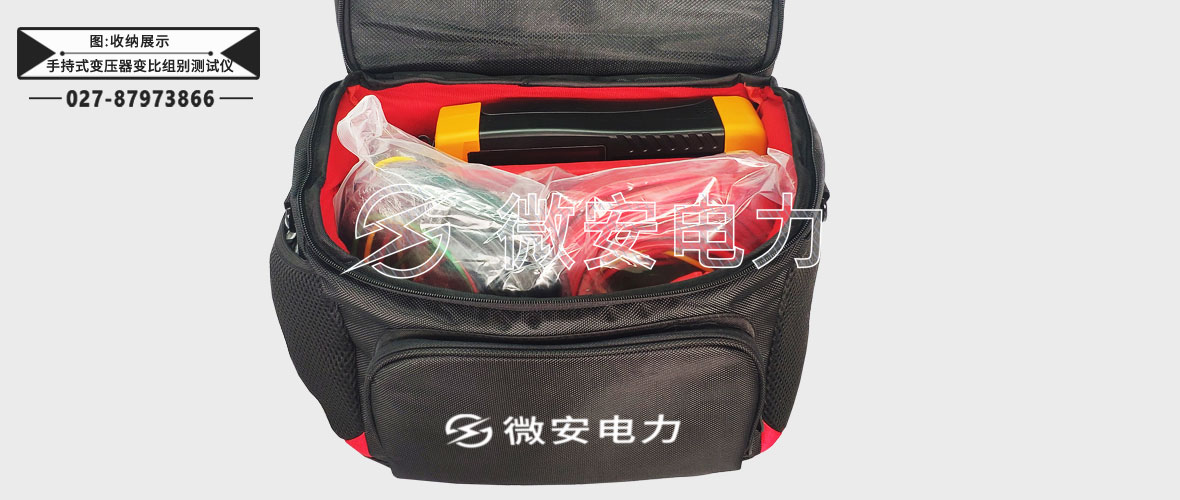

手持式变压器变比组别测试仪

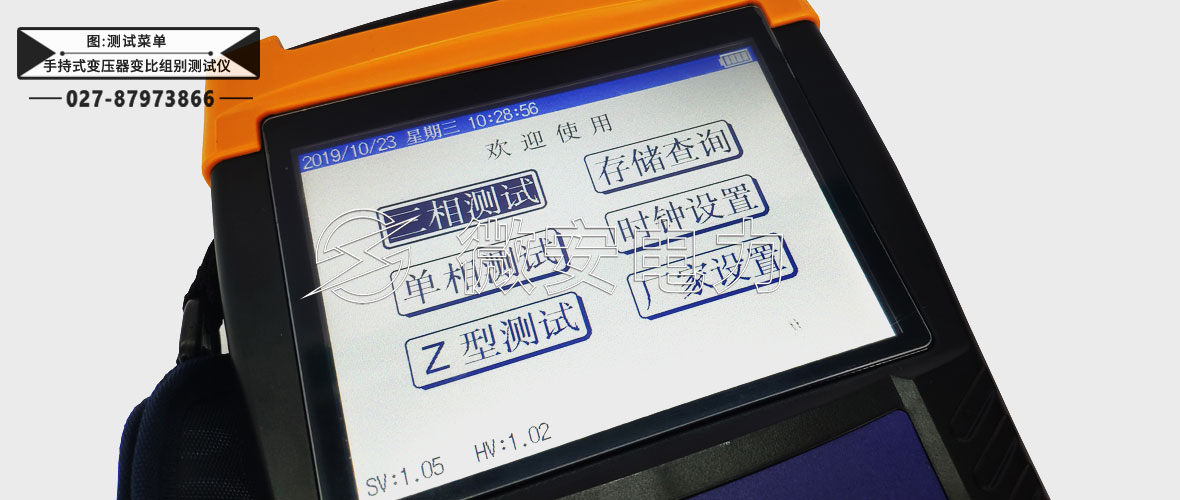

手持式变压器变比组别测试仪

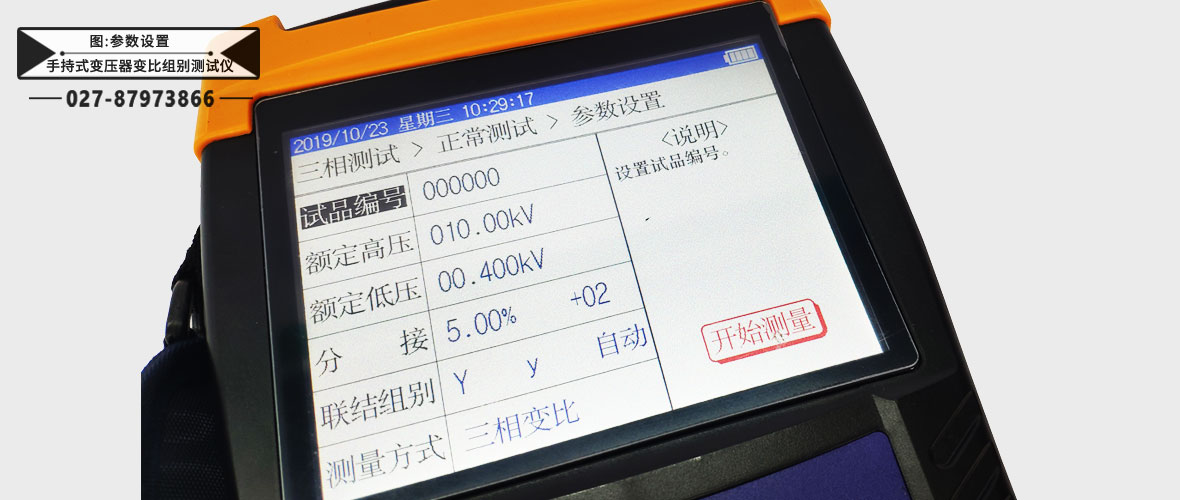

手持式变压器变比组别测试仪

手持式变压器变比组别测试仪附件配件   --------Accessories

手持式变压器变比组别测试仪技术应用   --------Technology application

手持式变压器变比组别测试仪接线图

《GB50150-2016电气设备交接试验标准》中变压器变比标准

• 《DL/T 596-1996电力设备预防性试验规程》也是如下要求

• 电压等级在35KV以下,且电压比小于3的变压器的变比值允许偏差应为±1%

• 其他所有变压器在额定分接下的变比值允许偏差为±0.5%

• 在其他分接位的电压比应在变压器阻抗电压值(%)DE 1/10以内

• 且允许偏差应为±1%
