直流断路器安秒特性测试仪

UAS-500A直流断路器安秒特性测试仪

UAS-500A直流断路器安秒特性测试仪完全满足直流断路器的超载和短路特性测试、避免直流配电网络出现越级跳闸、参考标准:GB/T19826-2005
说明书 打印产品 产品ID: 86
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「直流断路器安秒特性测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 直流断路器安秒特性测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

直流断路器安秒特性测试仪简介   ----Product introduction

UAS-500A直流断路器安秒特性测试仪又称安秒特性测试仪、直流断路器安秒测试仪及断路器安秒特性测试仪,直流断路器安秒特性测试仪是专为变电站试验、检修、维护工作而设计断路器安秒特性测试仪,500A直流断路器安秒特性测试仪满足直流断路器的超载 和短路特性测试,从而提高变电站直流系统的健康水平,避免直流配电网络出现越级跳闸和引发的大面积停电事故。

UAS-500A直流断路器安秒特性测试仪是根据国家标准GB11022-89研发生产的针对目前国内直流断路器安秒特性检测的机构和生产单位均为固定技术参数,如固定的大电流电源、大型负载电阻,体积大、重量大,现场不能灵活使用的测试条件,UAS-500A直流断路器安秒特性测试仪适合变电站现场使用、便于携带、试验过程采用全自动化操作,可以为运行维护部门提供直流保护电器动作特性的测试手段,对直流保护电器的动作特性以及级差配合进 行校验,以便提高直流系统运行的可靠性,保证电网的安全可靠运行。

UAS-500A直流断路器安秒特性测试仪采用独立电源处理技术,高性能工控机、大尺寸液晶屏,配合键盘、 触摸板输入,操作简单、使用方便,适用于变电站现场测试。

主要特点

1、主控部分采用高性能工控机,Windows XP操作系统,实时显示各项参数曲线图及数值
2、键盘、触摸板输入(可外接USB鼠标);5.7寸TFT真彩液晶屏显示。操作简单、界面美观,所有参数一目了然
3、开关恒流控制技术,新型功率器件,1A~500A自主设定恒流输出,恒流精度高,负载能力强,可长时间稳定工作
4、适用于额定电流1A~500A直流断路器的安秒特性测试,并可用于6A~100A直流熔断器的安秒特性测试
5、该直流断路器安秒特性测试仪测量方式采用全点测试或抽点测试,响应速度快,测试精度高,安全可靠
6、该直流断路器安秒特性测试仪具有过热、过流、过压保护功能,电磁兼容性好,抗干扰能力强
7、测试管理软件可自动完成直流断路器的安秒特性的测试,并分析测试数据绘制出断路器保护特性曲线(安秒曲线)、以及生成报表输出
8、工控机自带4G存储空间,可任意存储测试记录,并配备了两个USB接口,方便测试记录的提取和打印
9、该直流断路器安秒特性测试仪采用一体化设计,便于携带

直流断路器安秒特性测试仪参数   ----Technical parameter

型号 UAS-500A
名称 500A直流断路器安秒特性测试仪、直流断路器安秒特性测试仪
工作电压 AC220V、50Hz
环境温度 -20℃~50℃
工作湿度 ≤90%RH
测试电流 1~500A
测试电流纹波系数 < 2%
输出电流稳定性 ≤±1%
时间记录范围 1ms~1000s
最小时间分辨率 0.1ms
操作方式 键盘、触摸板(可外接USB鼠标)
尺寸 530×470×200mm3
重量 25kg
外壳 铝合金仪表箱



直流断路器安秒特性测试仪图片   ----Picture display

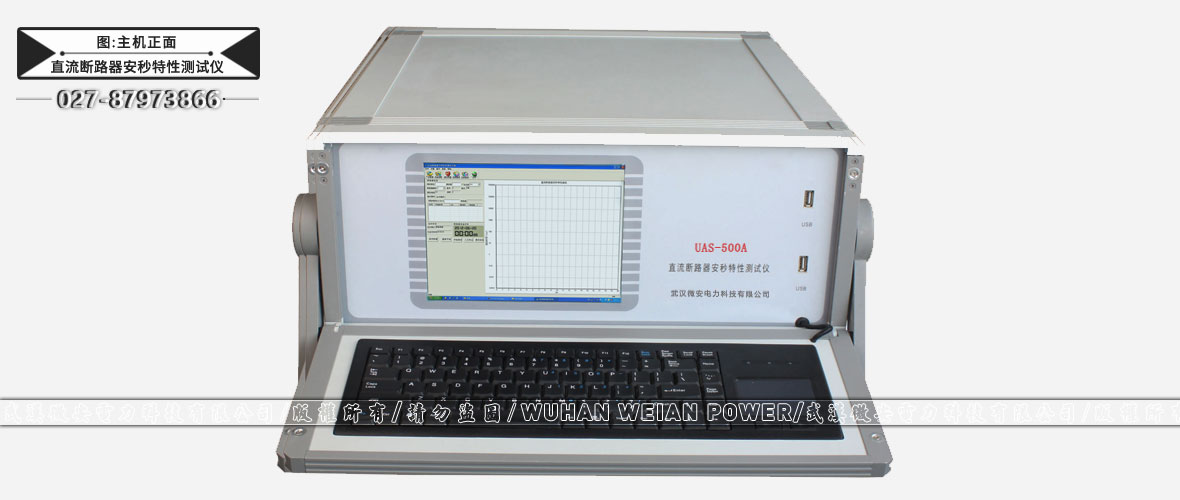

直流断路器安秒特性测试仪主机正面

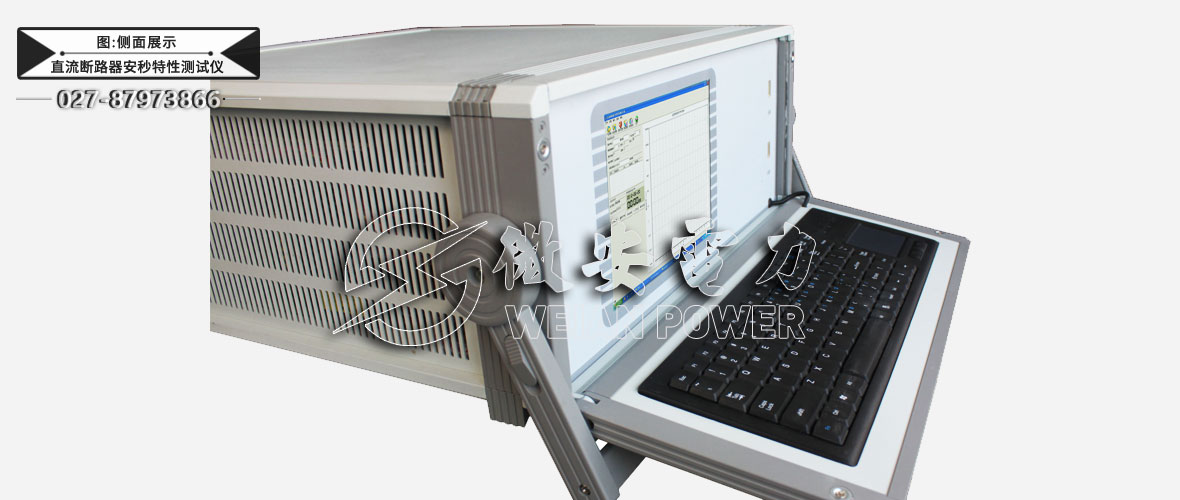

直流断路器安秒特性测试仪侧面展示

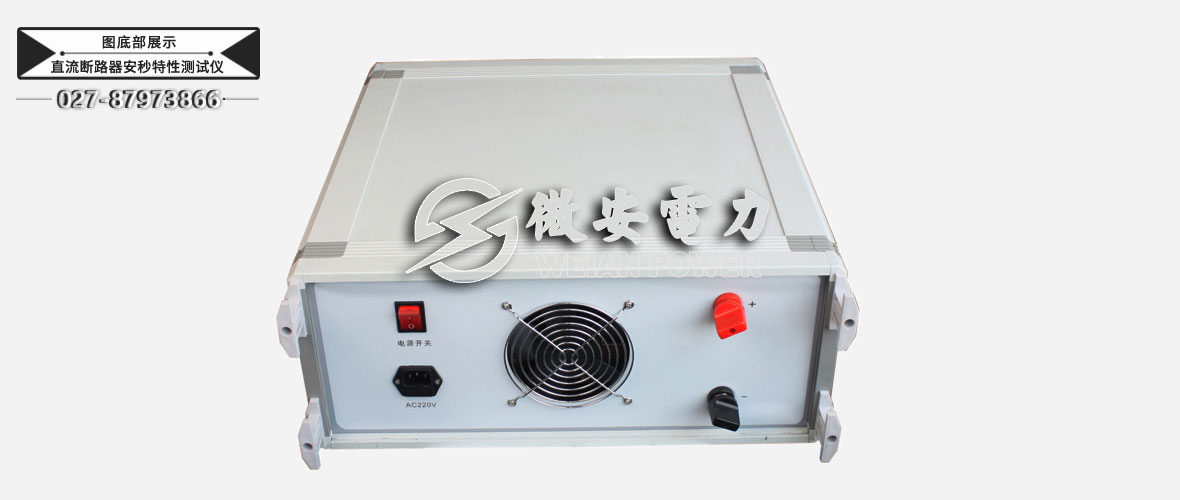

直流断路器安秒特性测试仪底部展示

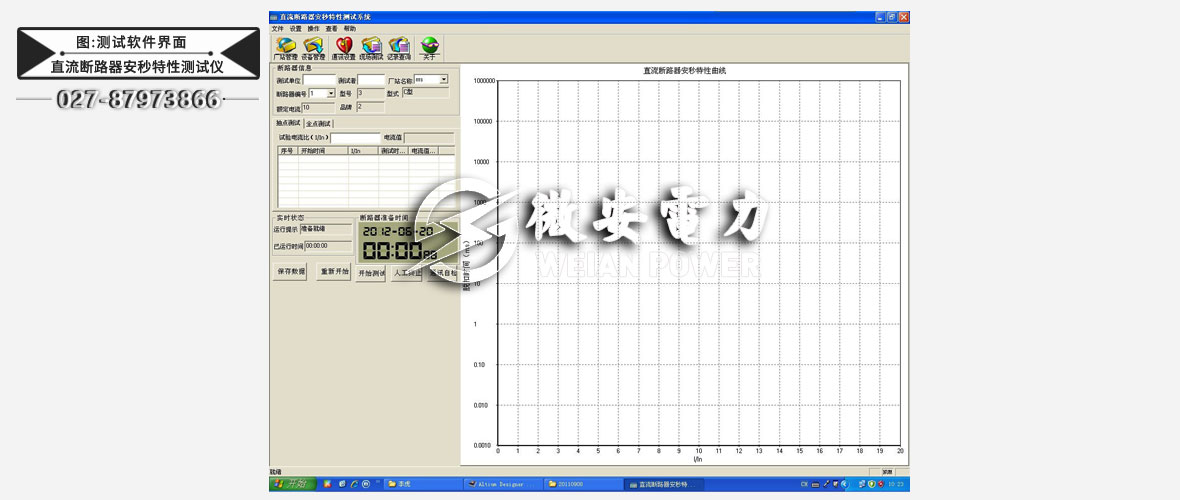

直流断路器安秒特性测试仪测试软件界面

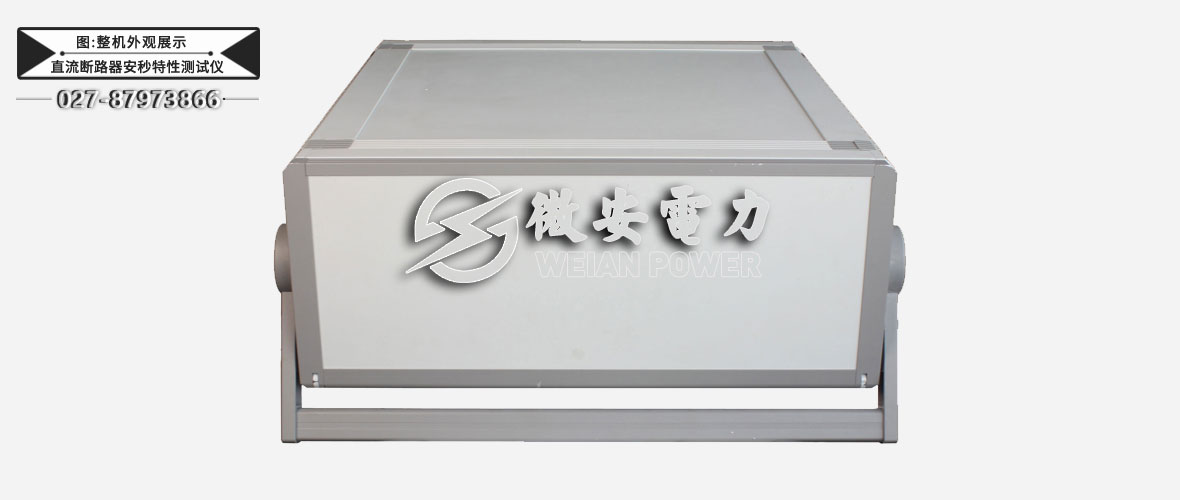

直流断路器安秒特性测试仪整机外观展示

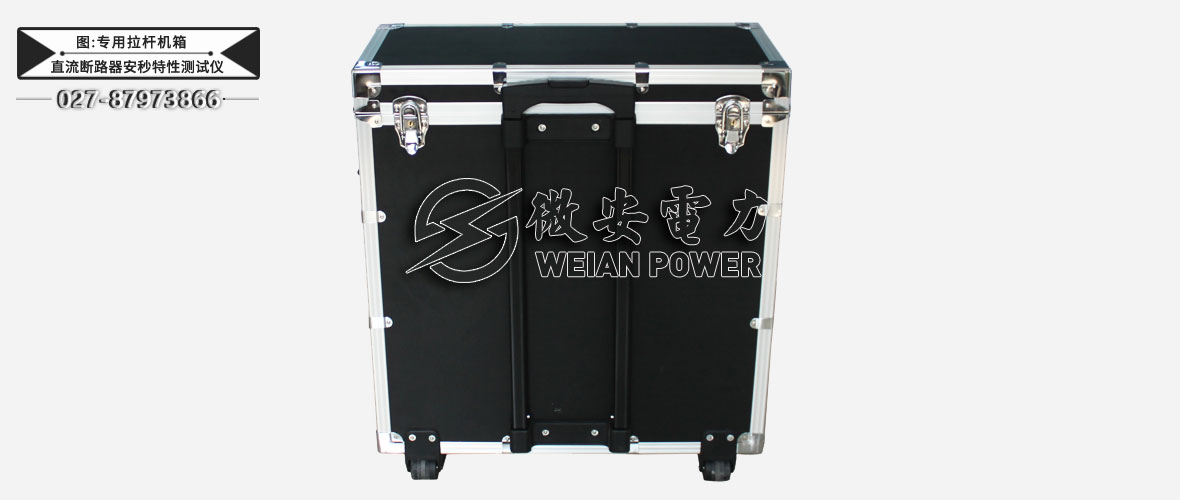

直流断路器安秒特性测试仪专用拉杆机箱

直流断路器安秒特性测试仪附件配件   --------Accessories

本产品UAS-500A直流断路器安秒特性测试仪详细清单请以说明书或代销合同为准

500A直流断路器安秒特性测试仪 1台
电源线 1根
附件包 1个
测试线 1套(大电流线两根,短接线一根)
检验报告 1本
说明书 1本
合格证 1张
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
