三相继电保护测试仪

UAWJ-330三相继电保护测试仪

UAWJ-330三相继电保护测试仪又称微机继电保护测试仪,可以同时输出4相电压3相电流,均可以独立调节,具有8对开关量采集,可方便的对继电保护装置完成过流、差动、备自投、同期等保护校验...
说明书 打印产品 产品ID: 91
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「三相继电保护测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 三相继电保护测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

三相继电保护测试仪简介   ----Product introduction

UAWJ-330三相继电保护测试仪又称三相微机继电保护测试仪及三相微机继电保护校验仪,三相继电保护测试仪是继电保护专用测试仪。三相继电保护测试仪具有4相电压3相电流输出,适用于各种类型继电保护装置试验。三相继电保护测试仪每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。

UAWJ-330三相继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。该三相继电保护测试仪采用高性能工控机作为控制微机,直接运行Windows操作系统,装置面板带有6.4"TFT真彩色LCD显示器、轨迹球和优化键盘,不用外接鼠标或键盘就可直接使用。装置背板设有USB口、10-100M网口、串行通信口等,可方便地进行数据存取、数据通信和进行软件升级等。该三相继电保护测试仪在试验的全过程及试验结果均在LCD显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便。操作控制由轨迹球和面板键盘进行。操作简单方便,只需简单的计算机知识,极易掌握。三相继电保护测试仪是继保测试工作者得心应手的好工具。

三相继电保护测试仪主要配置

UAWJ-330三相继电保护测试仪主要配置

三相继电保护测试仪特点    ----Main features

1、具有标准4相电压3相电流输出,每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可任意设置

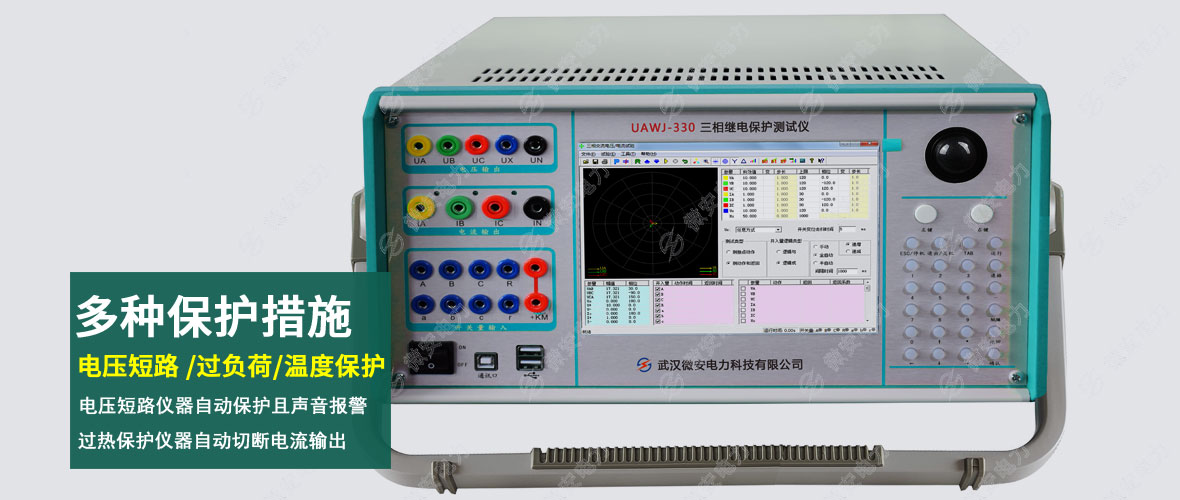

2、操作方便:设有轨迹球鼠标、多功能按键及液晶大屏,自带windows系统
3、可以外接电脑进行操作,使用的软件完全一致
4、软件非常方便测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等

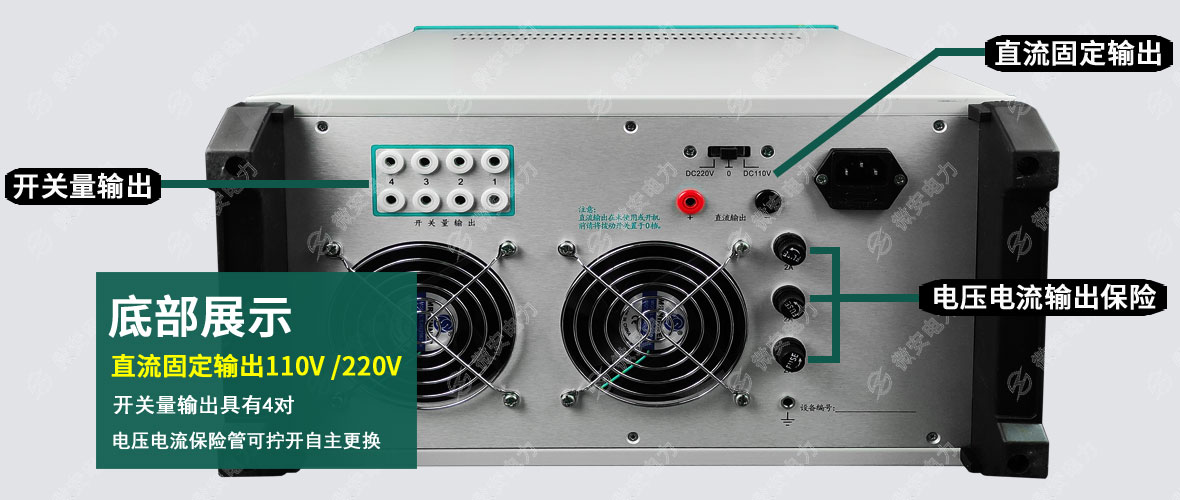

5、具有独立固定的110V及220V专用直流电源输出
6、具有两个USB口和RS232口,可外接键盘、鼠标、U盘、或与计算机等外部设备通信

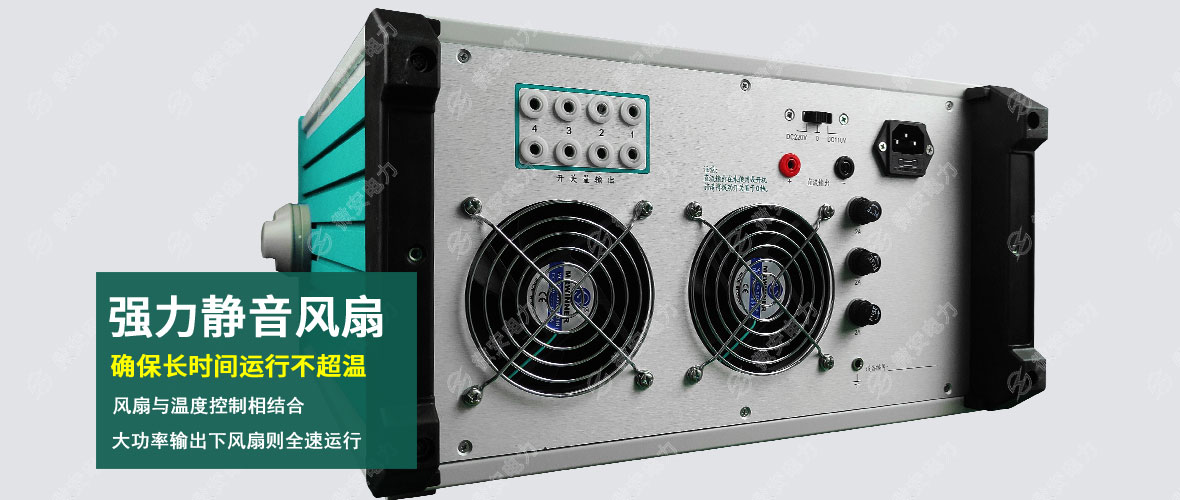

7、散热优良,硬具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能
8、采用了大量高科技精心设计的超轻小型结构,使得整机极其小巧轻便

三相继电保护测试仪参数   ----Technical parameter

交流电流输出



输出精度 ≤0.5A / ±2mA、>0.5A / 0.1%
6相电流输出时每相输出 0~30A
3相电流输出时每相输出 0~60A
6相并联电流输出(有效值) 0~180A
相电流长时间允许值 10A
相电流最大输出功率 400VA
6相并联电流最大输出时间 10s
频率范围(基波) 0~1000Hz
谐波次数 1~20 次
直流电流输出



输出精度 0.5级
电流输出 0~±10A / 每相,0~20A / 两相叠加
最大输出负载电压 20V
交流电压输出



输出精度 0.1级
相电压输出(有效值) 0~120V
线电压输出(有效值) 0~240V
相电压/线电压输出功率 80VA / 100VA
频率范围(基波) 0~1000Hz
谐波次数 1~20次
直流电压输出



输出精度 0.5级
相电压输出幅值 0~±160V
线电压输出幅值 0~±320V
相电压/线电压输出功率 70VA / 140VA
开关量及时间测量



开关量输入 10路 空接点: 1~20mA,24V
开关量输出 8对 电位接点接入:"0":0~ +6V; "1":+11 V~ +250V,DC:220V/0.2A;AC:220V/0.5A
时间测量范围 测量范围:0.1ms ~ 9999s 、测量精度:0.1mS

三相继电保护测试仪图片   ----Picture display

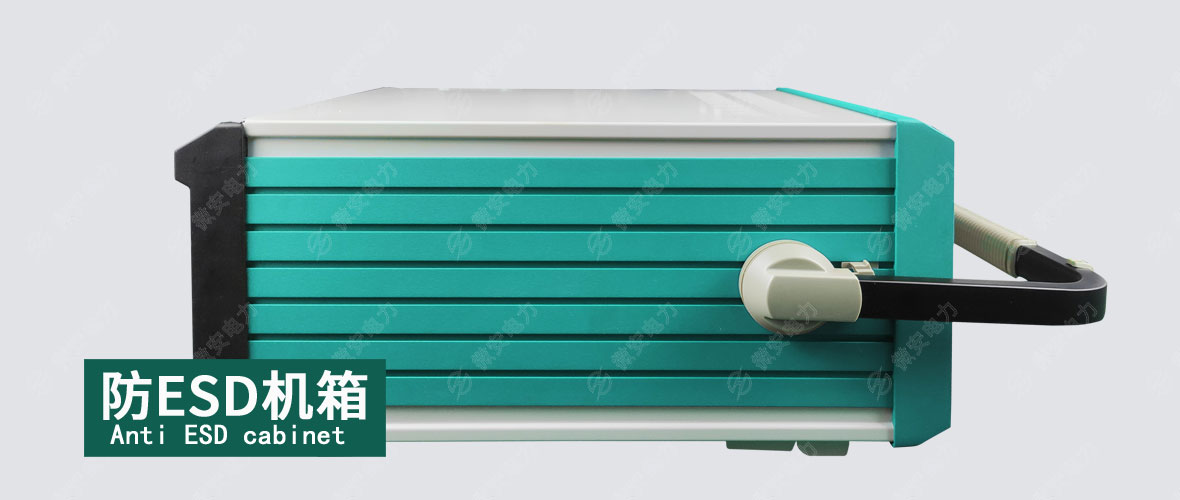

三相继电保护测试仪

三相继电保护测试仪

三相继电保护测试仪

三相继电保护测试仪

三相继电保护测试仪

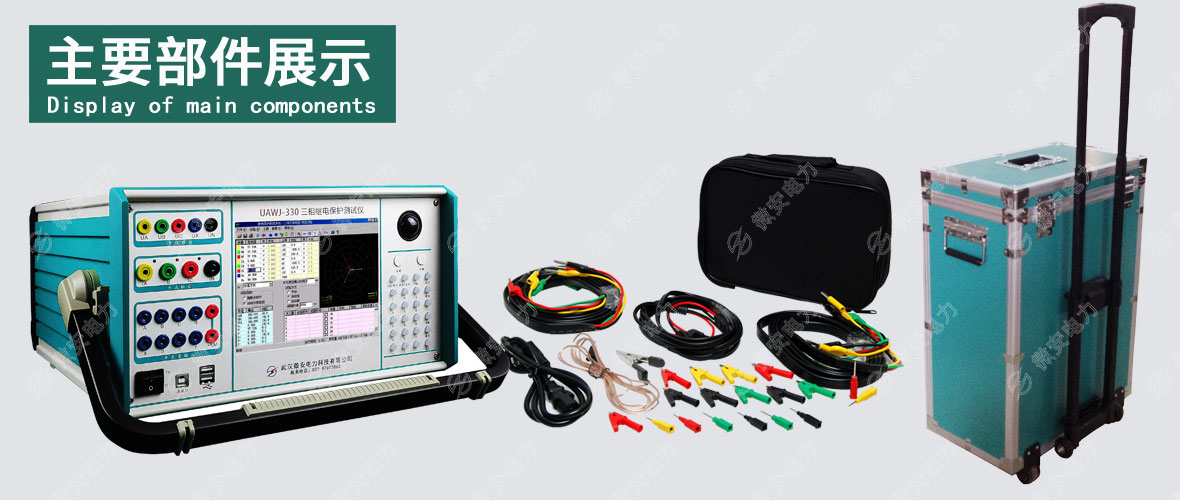

UAWJ-330三相继电保护测试仪电流线

UAWJ-330三相继电保护测试仪测试线

UAWJ-330三相继电保护测试仪测试线拉杆机箱

三相继电保护测试仪附件配件   --------Accessories

本产品UAWJ-330三相继电保护测试仪详细清单请以说明书或代销合同为准

继保仪主机 1台 机箱 1个
测试标准线包 1包 电源线 1根
保险管 3个 检验报告 1本
说明书 1本 合格证 1张

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

三相继电保护测试仪技术应用   --------Technology application

三相继电保护测试仪应用功能

三相继电保护测试仪功能应用

• 交流试验、直流试验、频率试验、同期试验

•电流电压、差动继电器、反时限过流、中间继电器

• 功率方向、阻抗阶梯、零序保护、整组试验

• 状态序列、阻抗相位、差动试验

• 谐波试验、工频变化量、

• 故障再现、系统振荡、计量仪表

三相继电保护测试仪应用范围

• 微机继电保护装置的出厂试验

• 微机继电保护装置的预防性试验

• 微机继电保护装置的交接试验

• 配电终端(DTU/FTU)的校验

• 电力仪表、无偿补偿控制器等设备的校验

• 做为标准测试电源,对各种自动化仪表校验

UAWJ-330三相继电保护测试仪应用范围
