双枪电缆刺扎器

UACZ-S双枪电缆刺扎器

双枪电缆刺扎器又称高压电缆刺扎器,可解决现场高压电缆带电与否的鉴别及安全的刺扎问题,双枪双键遥控,双角度刺扎,是电缆施工、维护工作者的必备工具...
说明书 打印产品 产品ID: 117
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「双枪电缆刺扎器」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 双枪电缆刺扎器整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

双枪电缆刺扎器简介   ----Product introduction

UACZ-S双枪电缆刺扎器又名电缆安全刺扎器,遥控电缆刺扎器,高压电缆刺扎器,多年以来,电缆运行与维护部门在施工以前对电缆刺扎工作,均按照行业标准《电业安全工作规程(电力线路部分)》要求,采用人工刺扎,一旦使用电缆识别仪对电缆识别出错,人工误刺扎带电电缆将会对人身造成极大的伤害。

据此,武汉微安电力公司研发中心根据《电业安全工作规程(电力线路部分)》及用户的需求,参照国内外先进技术,研制出UACZ-S双枪电缆刺扎器,该产品解决了电缆带电与否的鉴别以及人工刺扎的不便与安全隐患,实现了安全的刺扎问题。

主要特点

1、适合刺扎各类电力电缆,刺扎安全可靠;
2、采用双枪双角度刺扎,一次实验操作,两个角度两次刺扎同时完成;
3、定时/遥控两种工作模式,并采用双键确认进入工作模式,杜绝单键误按,确保操作人员的安全;
4、采用真人语音提示与液晶显示同步功能,在提示下操作,使用更安全,准确,直观;
5、专为刺扎电缆而设计,直接固定在电缆上 ,任意角度安装;
6、电源采用一般的干电池,适合野外无电源使用,同时保证刺扎器与电力系统的彻底隔离,保证设备安全。

双枪电缆刺扎器参数   ----Technical parameter

适用电缆 ≤Φ125mm的各种电力电缆
射钉器数量 2
无线遥控距离 ≤20米
工作模式 遥控/定时
使用环境 温度-10c°~ 50 c°、湿度RH<95%
工作状态 语音
工作电源 8节1.5V电池
尺寸 450×450×160mm3(含铝合金箱及全套附件)
重量 设备含铝合金箱20kg

双枪电缆刺扎器图片   ----Picture display

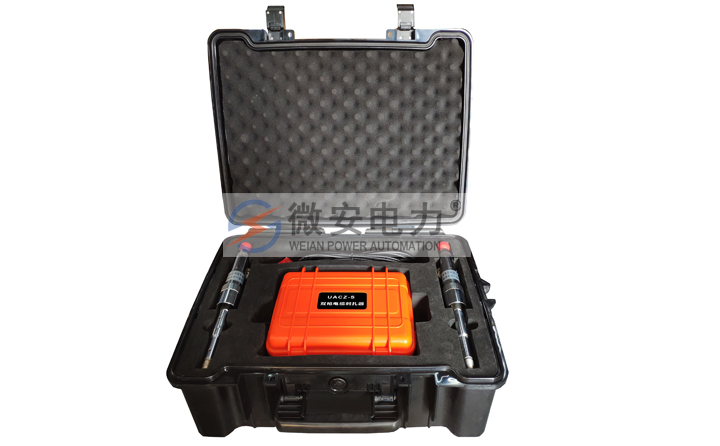

图片双枪电缆刺扎器整机...
双枪电缆刺扎器

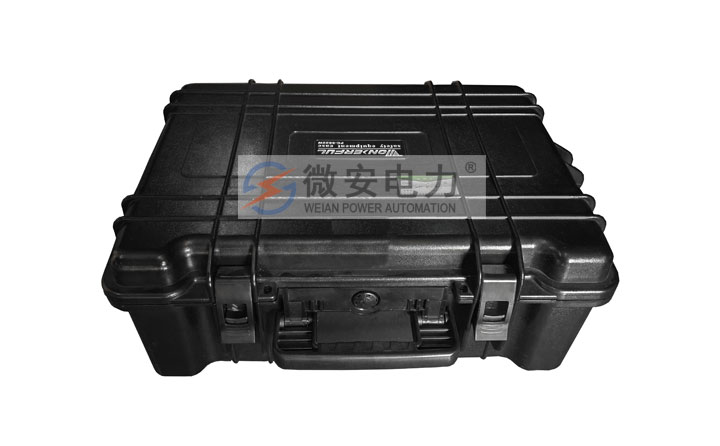

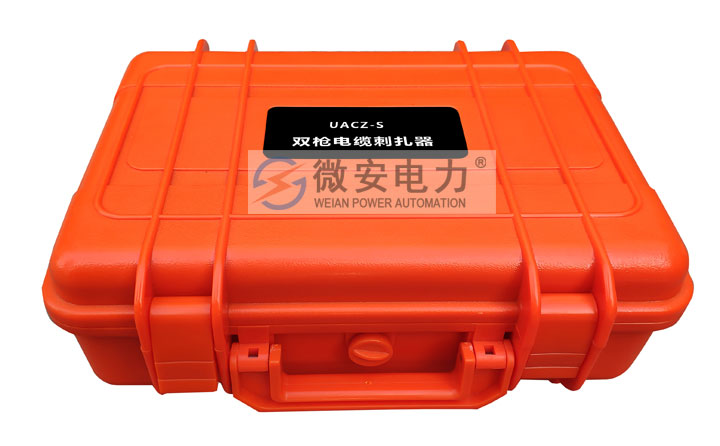

双枪电缆刺扎器-外箱

双枪电缆刺扎器

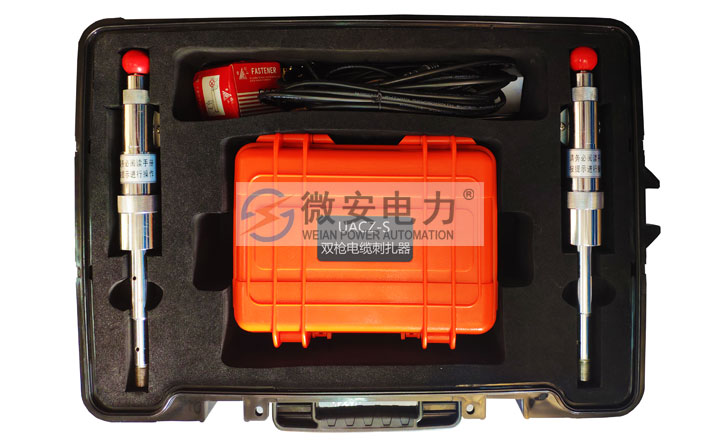

双枪电缆刺扎器-正面

双枪电缆刺扎器

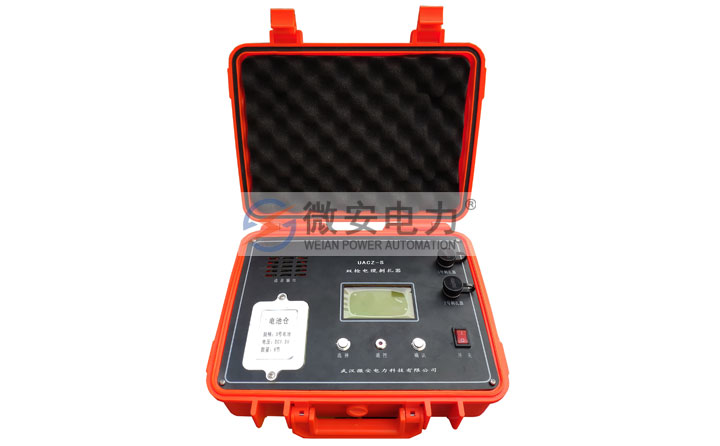

双枪电缆刺扎器-主机

双枪电缆刺扎器

双枪电缆刺扎器-主机

双枪电缆刺扎器附件配件   --------Accessories

本产品UACZ-S双枪电缆刺扎器详细清单请以说明书或代销合同为准

双枪电缆刺扎器主机 1台 射钉器(电缆专用) 2台
遥控器 1个 卡电缆装置 2套
通针 1个 毛刷 1个
连接线 2条 接地线 2条
接地针 1个 射钉弹(耗材)S1 1袋(红弹)
射钉(耗材)5cm 1袋 电池 6节(5号碱性)
检验报告 1本 说明书 1本
合格证 1张
图片双枪电缆刺扎器附件...
双枪电缆刺扎器

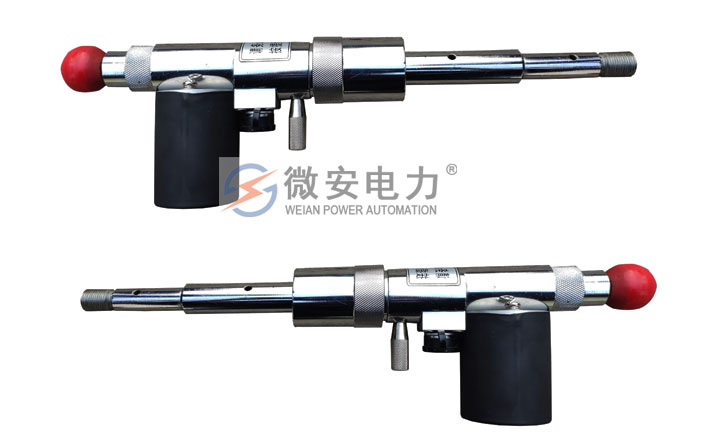

双枪电缆刺扎器-射钉枪

双枪电缆刺扎器

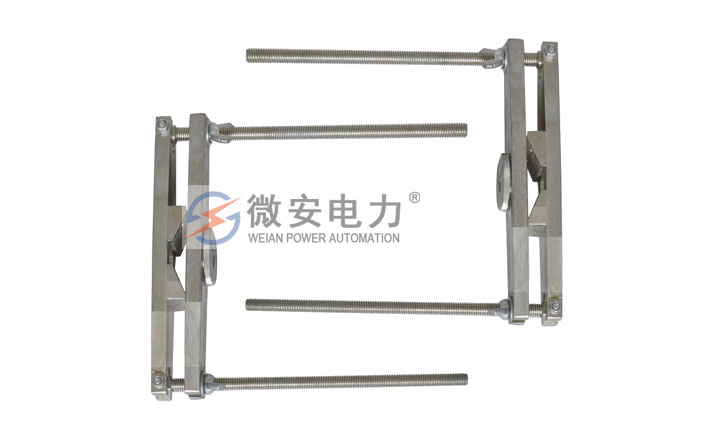

双枪电缆刺扎器-卡电缆装置

双枪电缆刺扎器

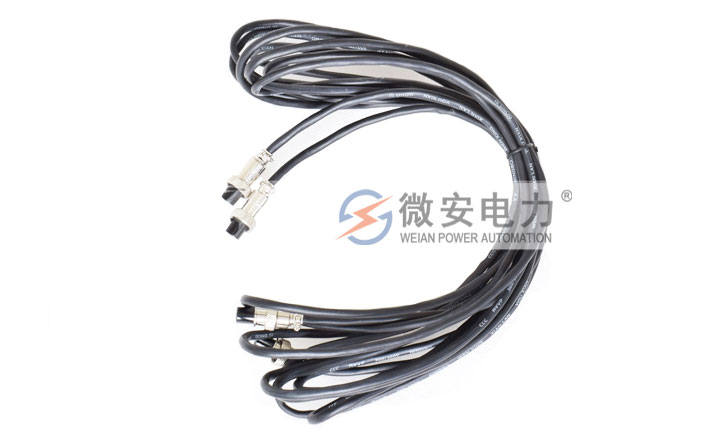

双枪电缆刺扎器-连接线

双枪电缆刺扎器

双枪电缆刺扎器-外机箱

双枪电缆刺扎器

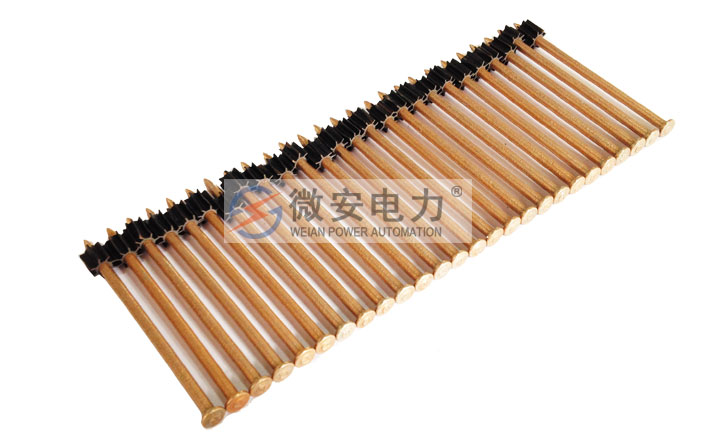

双枪电缆刺扎器-射钉

双枪电缆刺扎器

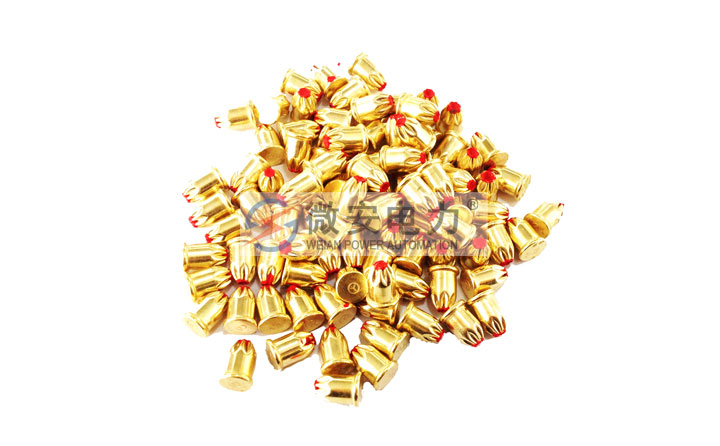

双枪电缆刺扎器-射钉弹

双枪电缆刺扎器

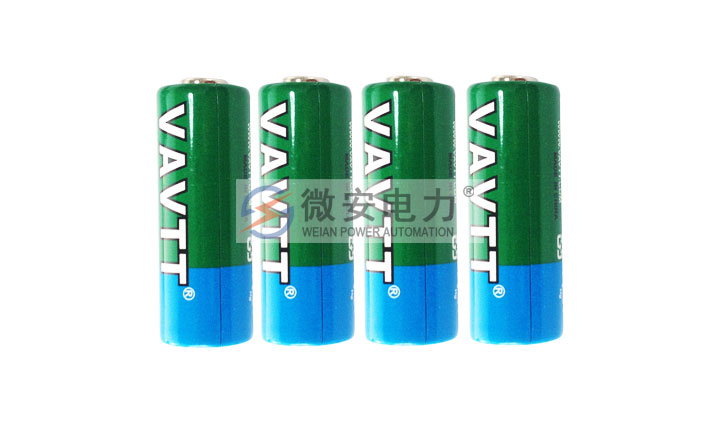

双枪电缆刺扎器-电池

双枪电缆刺扎器

双枪电缆刺扎器-遥控器

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

双枪电缆刺扎器技术应用   --------Technology application

一、双枪电缆刺扎器使用注意事项?

双枪电缆刺扎器

答:  1.严禁装子弹后不夹电缆放空枪,否则枪栓会卡死。

      2.电缆夹紧时,左右栏杆应均匀等距上紧,枪孔对准U形底板孔中心,否则射钉会打偏在底板上

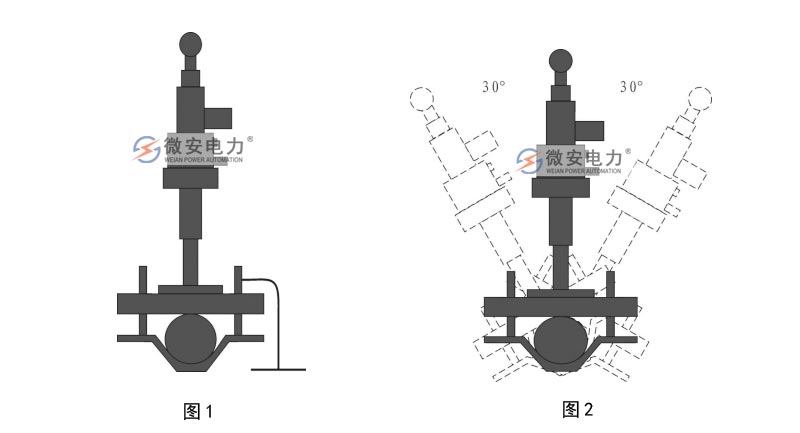

      3.最好用手摸出电缆的各相位置,然后选择枪口对准电缆某相的正上方(最高点)夹紧,如图1

      4.一定要将地线连接到射钉器上;

      5.一般刺扎电缆应选择三个不同的位置刺扎,各点最好相距30度角;使用双枪刺扎时,两把枪固定位置应偏转30度---40度角(图2)

      6.每次刺扎完成后应确认刺扎器上不带电再拆除装置;

      7.可以通过在电缆端头测量是否因刺扎造成相间或者相地间的短路以确认刺扎情况;



二、双枪电缆刺扎器结构?

双枪电缆刺扎器

上图中1、2、3、4 主要用来卡住电缆并固定射钉枪,将射钉器与卡电缆装置锁紧固牢;7 是用来将枪管与枪膛连接起来;15 用来将枪和控制器连接起来
