《不得不看》！发电机交流耐压试验的正确步骤
发电机交流耐压试验的正确步骤
一、什么是交流耐压试验？
交流耐压试验是一种鉴定电力设备绝缘强度最有效和最直接的方法,交流耐压试验电压一般比运行电压高，其试验的目的是鉴定电力设备绝缘强度，保证电力设备安全运行，属于预防性试验之一。接下来我们了解发电机交流耐压试验的正确步骤与方法。
二、交流耐压试验步骤
1、试验准备
交流耐压试验前需要做好准备，保证试验的有序进行。试验前，先用兆欧表或绝缘电阻测试仪检查绝缘电阻，如有严重受潮和严重缺陷，消除后才能进行交流耐压试验。
2、调试交流耐压试验装置
（1）调试交流耐压试验装置电源
在空载（不接发电机绕组）下调整保护间隙，使其放电电压应在1.1倍的试验电压范围内，然后升高电压为试验电压，保持2min后，降至零，并拉开电源开关。

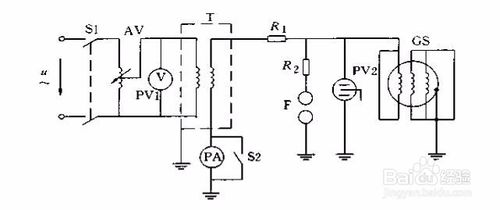

图1-1 发电机交流耐压试验接线图
S1——电源开关；AV——单相调压器；T——试验变压器；PV1——电压表;
PV2——静电电压表；R1—限流电阻；R2一球隙保护电阻；S2—短路刀闸；
F一保护球隙；GS一发电机定子绕组；PA-毫安表
（2）调试交流耐压试验装置的保护功能
调试方法为在经过限流电阻R1，然后在高压侧短路，调试过电流保护动作的可靠性。一般情况下，其动作电流应为试验变压器额定电流的1.3-1.5倍。
3、试验开始——接线
当交流试验装置调试无误后，即可将交流耐压试验装置上高压引线接到被试绕组上进行试验，非被试绕组电气连接后接地。被试绕组首尾连接后引出，记录绕组温度、环境温度和湿度。请先务必确保电压和电流保护调试检查无误，仪表接线正确。然后升至试验电压持续1min后，降低电压，切断试验电源开关
4、试验时升压速率
在交流耐压试验升压阶段，从零开始升压，升压速度在40％试验电压以内可不受限制，其后应均匀升压，速度约每秒3％的试验电压。升至试验电压后维持1 min。将电压降至零，拉开电源，该试验绕组试验结束。
5、试验结果
交流耐压试验结束后，我们必须了解如何对试验结果进行分析。如果出现定子绕组泄漏电流和直流耐压第C条中任一情况时，绝缘可能将要击穿或已经击穿，试验未通过；如果交流耐压试验后的绝缘电阻比耐压前降低30%以上，则认为试验未通过。
三、发电机交流耐压试验注意事项
现在你是否了解发电机交流耐压试验的正确步骤与方法呢？小编现在总结下：
（1）首先应检查并测量发电机定子绕组的绝缘电阻，并进行直流泄露试验，如有严重受潮或严重缺陷，需消除后进行交流耐压试验，保证所有试验设备仪表仪器接线正确，指示准确。
（2）一切设备仪表接好后，在空载条件下调整保护间隙，其放电电压为试验电压的110％—120％，并调整电压在高于试验电压5％下维持2min后将电压降至零位，拉开电源。
（3）经过限流电阻R在一次侧短路，调试过电流保护跳闸的可靠性。
（4）电压及电流保护调试检查无误，各种仪表接线正确后，即可将高压引线接到被试发电机绕组上进行试验。
（5）交流耐压试验后的绝缘电阻不应小于耐压前的数值。
