图文讲解-回路电阻测试仪使用方法及注意事项

发布时间:2023-01-06 16:51:00 阅读次数: 872次
本文以图文的形式详细的讲解了回路电阻测试仪在针对高压断路器的回路电阻测试时的操作步骤

电力试验设备厂家

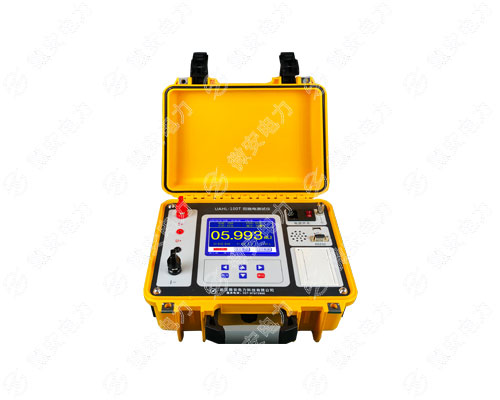

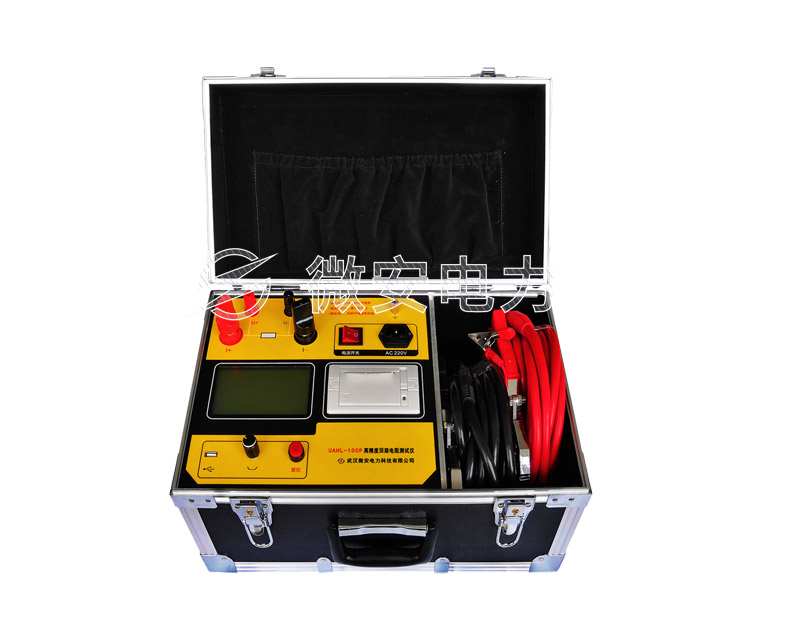

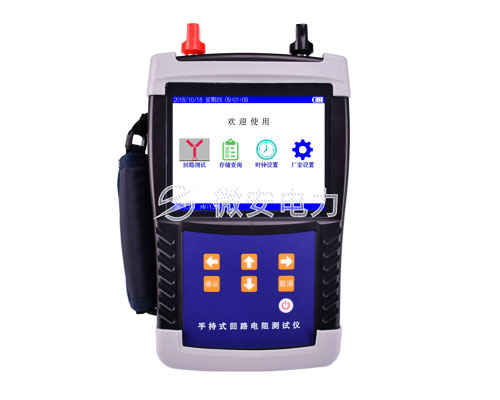

一、回路电阻测试仪简介

回路电阻测试仪主要应用于高压断路器(高压开关)的导电回路电阻的测试仪,即高压断路器动静触头之间的接触电阻值,故回路电阻测试仪又名接触电阻测试仪。

二、测试高压断路器回路电阻的意义

断路器导电回路的导电性能的好坏,对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻,并且对各种形式的开关的回路电阻有明确规定指标。

三、回路电阻测试仪的使用方法

本文以VS1系列的高压真空断路器为例,来进行回路电阻测试仪的现场使用方法说明

1、测试前的准备工作

因为该项试验是需要将高压真空断路器抽出开关柜的,所以必须先进行停电,验电的操作,确保开关本体已不带电,将高压断路器摇至试验位置,合上开关柜接地刀闸,使用试验手车将断路器抽出。并置高压断路器于合闸位置,如下图

被试品高压开关断路器

被试品高压断路器

2、回路电阻测试仪侧的接线

将仪器测试仪线夹对照接线图,红黑测试线分别对应颜色接好到仪器面板,并拧紧,注意粗的线头为电流(I),细的线头为电压(U),接好仪器的安全地线,需保证仪器可靠接地

回路电阻测试仪接线原理图

回路电阻测试仪接线原理图

回路电阻测试仪附件图

回路电阻测试仪附件图

回路电阻测试仪面板端子图

回路电阻测试仪面板端子图

3、被试断路器侧的接线

将测试线的大测试夹这一侧,红色大测试夹分别夹到开关的同一相的动静触头上,不分上下和正反。 大测试夹为电流夹,需注意不要加到触头弹簧上,因测试电流较大,有烧坏弹簧的可能,应尽可能的夹到主触头上,红黑两个小测试夹,为电压采样的测试夹,小测试夹分别夹到同样颜色的大测试夹的旁边即可。具体接线图可参考下图

高压断路器触头回路电阻测试接线图

高压断路器触头接线图

4、开始测试回路电阻

打开回路电阻测试仪的电源开关,按下OK键,进入电流选择,通过上下键改变电流的选择,选择完成后,通过OK键盘进行光标的循环,可切换到下一个选项,设置测试时长,一般我们设置15S即可,继续通过OK键循环到"开始测试",开始测试即可,仪器自动完成测试,等待测试结果,回路电阻测试仪上显示的结果即为最终的测试结果。

回路电阻测试仪软件界面

回路电阻测试仪软件界面

四、回路电阻测试仪的注意事项

1、测试前应先将断路器跳合几次,以冲破触头表面的氧化膜,使它接触良好,从而使测量结果能反映真实情况。

2、测试用的导线应尽可能的短和粗,接触应良好,最好用夹子夹在导体上,否则会影响测量结果。电桥的电流、电压的引线接头必须严格分开电压线接在断口的触头端,电流线应接在电压线的外侧。

3、测试过程中应将高压断路器的跳闸机锁死,以防在测试过程中因突然跳闸,反向电势的冲击而损坏回路电阻测试仪。

4、如果主、副触头有多个并联支路,应对并联的每一对触头分别进行测试。测试时,非被测试触头间应处理绝缘,垫一下薄绝缘物即可。

5、测试结果异常增大时.应先检查装置与接线的正确性,然后在断路器动作数次后复试。若测量值仍很大,则应分段测试,以确定接触不良的部位。

6、如果在开始测试后,回路电阻测试仪显示无电流输出,应仔细检查外部测试回路,可通过万用表的通断档进行测试。若还无法解决,请立即联系微安电力售后服务部。

五、总结

高压断路器的回路电阻测试工作虽然是一项较简单的测试工作,但在测试过程中还是需要仔细应对,才能保证测试结果的更加准确性,因测试电流较大,也需要特别注意人身安全。

#
