100A直流电阻测试仪简介 ----Product introduction
UAZZ-100A直流电阻测试仪又称100A变压器直流电阻测试仪,UAZZ-100A直流电阻测试仪是测量变压器绕组及大功率电感设备直流电阻的专用设备,该100A直流电阻测试仪稳定输出100A直流电流,直流电阻测试仪是变压器在交接、大修和改变分接开关后,必不可少的直流电阻测试试验项目。
用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感产品的直流电阻是一项费时费工的工作,为了改变这种状况,缩短测量时间以及测试人员的工作负担,测试仪采用全新电源处理技术,大容量CPU可存储技术和打印功能,测试过程中自动充电、自动放电,一键操作,UAZZ-100A直流电阻测试仪具有性能稳定,测量迅速、体积小巧、使用方便、测量精度高,数据重复性好,掉电自动保存、等特点,是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
主要特点
1、整机由高速单片机控制,自动化程度高,操作简便
2、采用高频开关电源技术,输出电流大,适合大中型变压器直流电阻测量
3、保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠
4、具有声响放电报警,放电指示清晰,减少误操作
5、响应速度快,可在测量状态直接转换有载分接开关,仪器自动刷新数据
6、采用立式机箱结构,便于现场使用
7、智能化功率管理技术,仪器总是工作在最小功率状态,有效减轻仪器内部发热,节约能源。可不间断数小时工作
8、点阵式液晶,中文菜单,打印输出
100A直流电阻测试仪参数 ----Technical parameter
型号 | UAZZ-100A | ||
名称 | 直流电阻测试仪 | ||
测试电流 | 5A 10A 20A 50A 100A | ||
相对温度 | ≤85%RH 0℃~40℃ | ||
测量范围 | 5A:10mΩ~4Ω | ||
10A:10mΩ~2Ω | |||
20A:10mΩ~1Ω | |||
50A:1mΩ~0.4Ω | |||
100A:1mΩ~0.2Ω | |||
测量精度 | ±0.2%±2个字(满量程) | ||
显示方式 | 128×64点阵显示,电阻显示为4 1/2位 | ||
最大分辨率 |
5A 、10A、20A档最大分辨率1μΩ; 50A、100A档最大分辨率0.1μΩ |
||
电源 | AC 220V±22V,50Hz±2 Hz | ||
最大功耗 | 2500W | ||
工作环境 | 环境温度:0°~40°,相对湿度:≤80% | ||
外形 | 365×330×180mm3 | ||
重量 | 5kg(含测试钳和测试线) |
100A直流电阻测试仪图片 ----Picture display

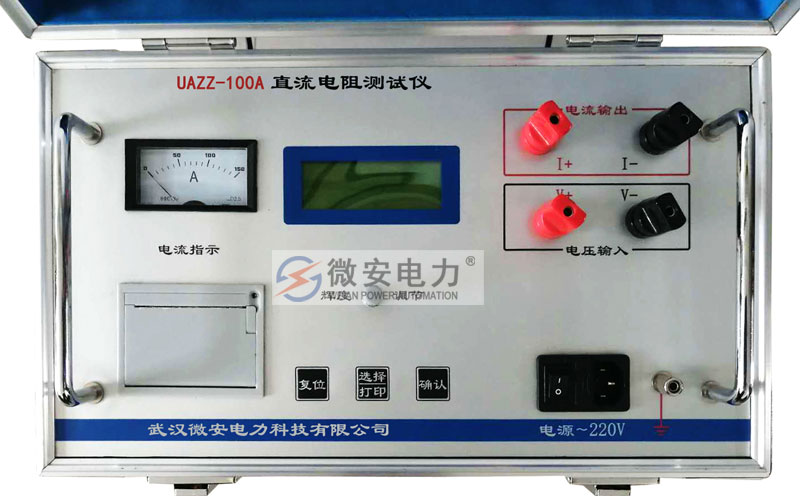

100A直流电阻测试仪-面板
100A直流电阻测试仪-正面
100A直流电阻测试仪-左侧
100A直流电阻测试仪-右侧
100A直流电阻测试仪附件配件 --------Accessories
本产品UAZZ-100A直流电阻测试仪详细清单请以说明书或代销合同为准
100A直流电阻测试仪 | 1台 | 测试线 | 1套 |
电源线 | 1根 | 接地线 | 1根 |
标准电阻 | 1个 | 说明书 | 1本 |
合格证 | 1张 | 检验报告 | 1本 |
测试夹(红)
测试夹(黑)
标准电阻
地线/电源线
