油浸式试验变压器

YDJ油浸式试验变压器

微安电力(www.whweian.com)是油浸式试验变压器厂家,YDJ系列油浸式试验变压器可内置高压硅堆整流,即可变为交直流两用试验变压器,是电力试验行业进行交直流耐压试验必不可少的试验设备
说明书 打印产品 产品ID: 61
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「油浸式试验变压器」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 油浸式试验变压器整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

油浸式试验变压器简介   ----Product introduction

YDJ高压试验变压器又称电力油浸式试验变压器、油浸式试验变压器、交直流油浸式试验变压器、串级式油浸试验变压器、超轻型油浸式试验变压器、试验变,油浸式试验变压器适用于电力系统对各种高压电气设备及绝缘材料进行工频或直流高压下的绝缘强度试验,油浸式试验变压器容量为3kVA~300kVA,可根据客户需求定制。

YDJ系列油浸式试验变压器,是武汉微安电力公司根据 《DL/T848.2-2004高压试验装置通用技术条件-第2部分:工频高压试验装置》的试验标准,专门研制生产的油浸式试验变压器,YDJ系列油浸式试验变压器具有体积小、重量轻、结构紧凑、功能全、通用性强和使用简单、方便等特点,并广泛适用于电力系统、工矿企业、科研部门、发电检修部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,该直流高压发生器是高压预防性试验中必不可少的重要专业设备。

主要特点

1、油浸式试验变压器选材优良,质量可靠,稳定性好
2、电压裕度大,电晕声小,局放小
3、YDJ系列油浸式试验变压器采用新式绝缘材料,体积小,重量轻验

油浸式试验变压器

油浸式试验变压器参数   ----Technical parameter

型号 容量(kVA) 高压电压(kV) 高压电流(mA) 低压输入 变比(高/仪) 温升℃(30分钟)
电压(V) 电流(A)
YDJ-3/10 3 10 300 200 15 100 10
YDJ-6/10 6 10 600 200 30 100 10
YDJ-40/80 40 80 500 400 1000 800 10
YDJ-20/50 20 50 400 400 50 500 10
YDJ-30/50 30 50 600 400 70 500 10
YDJ-50/50 50 50 1000 400 125 500 10
YDJ-5/100 5 100 50 200 25 1000 10
YDJ-10/100 10 100 100 200 50 1000 10
YDJ-20/100 20 100 200 400 50 1000 10
YDJ-30/100 30 100 300 400 75 1000 10
YDJ-50/100 50 100 500 400 125 1000 10
YDJ-20/150 20 150 133 400 50 1500 10
YDJ-30/150 30 150 200 400 70 1500 10
YDJ-50/150 50 150 333 400 125 1500 10
YDJ-100/150 100 150 667 400 250 1500 10
YDJ-50/200 50 200 250 400 125 2000 10
YDJ-100/200 100 200 500 400 250 2000 10
YDJ-150/200 150 200 750 400 395 2000 10
YDJ-200/200 200 200 1000 400 375 2000 10
YDJ-300/200 300 200 1500 400 750 2000 10
YDJ-50/300 50 300 170 400 125 3000 10
YDJ-100/300 100 300 333 400 250 3000 10
YDJ-150/300 150 300 500 400 375 3000 10
YDJ-200/300 200 300 667 400 500 3000 10
YDJ-300/300 300 300 3000 400 750 3000 10

油浸式试验变压器图片   ----Picture display

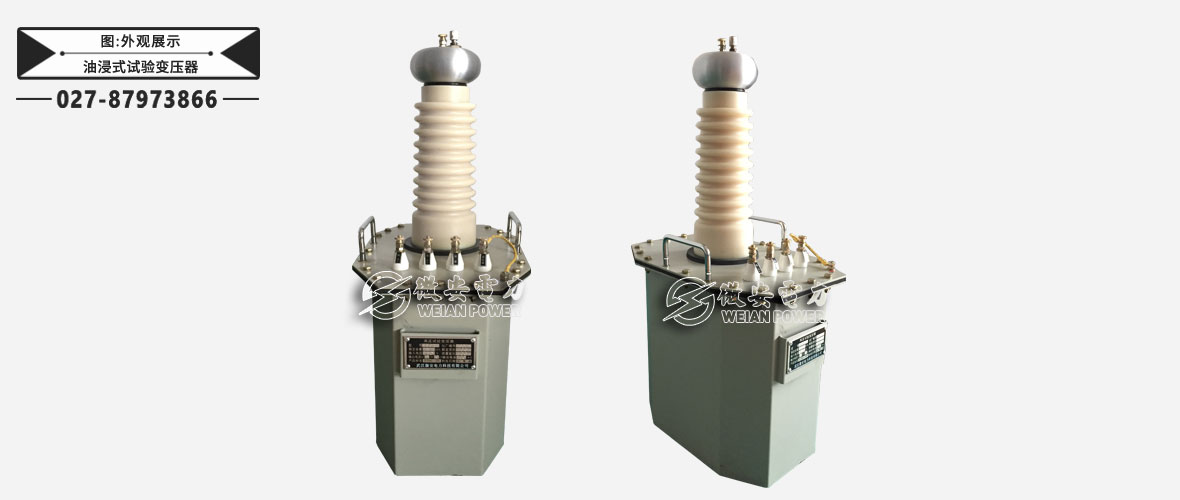

油浸式试验变压器外观展示

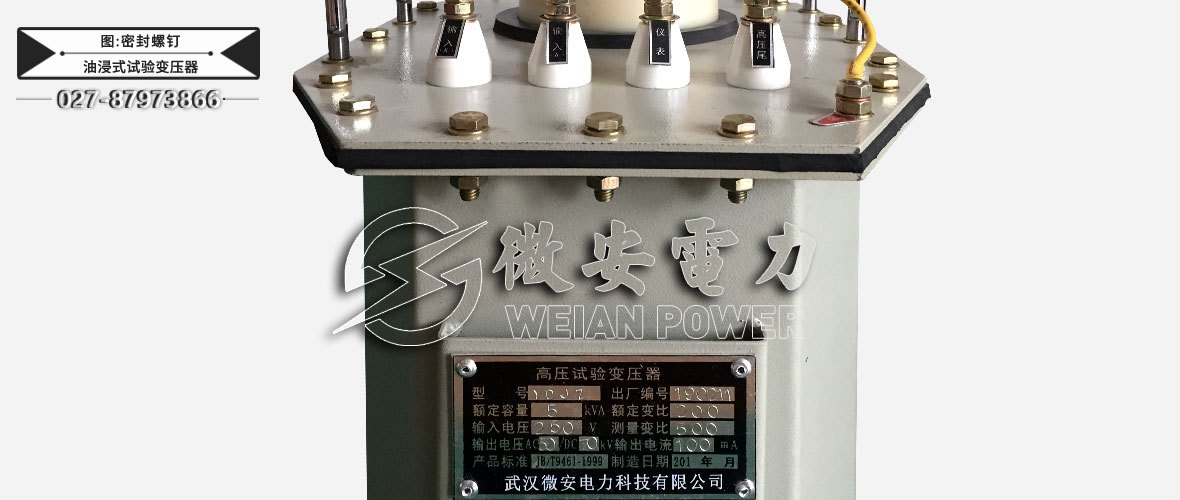

油浸式试验变压器密封螺钉

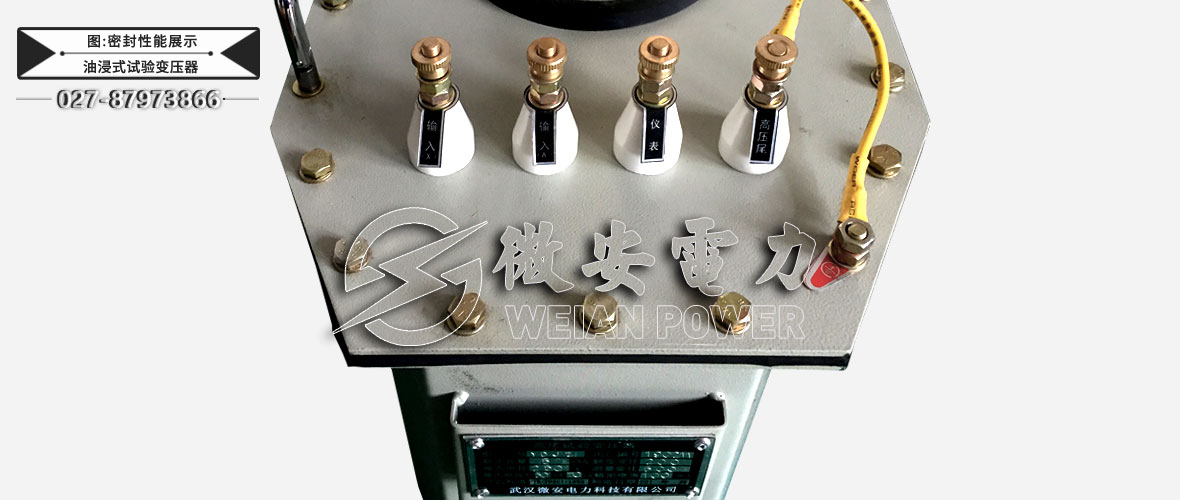

油浸式试验变压器密封性能展示

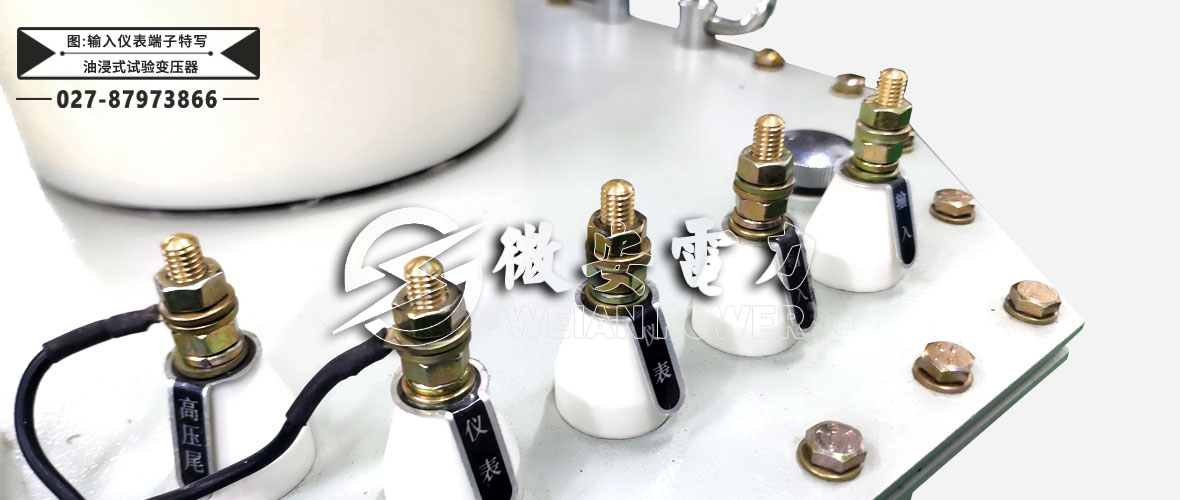

油浸式试验变压器输入仪表端子特写

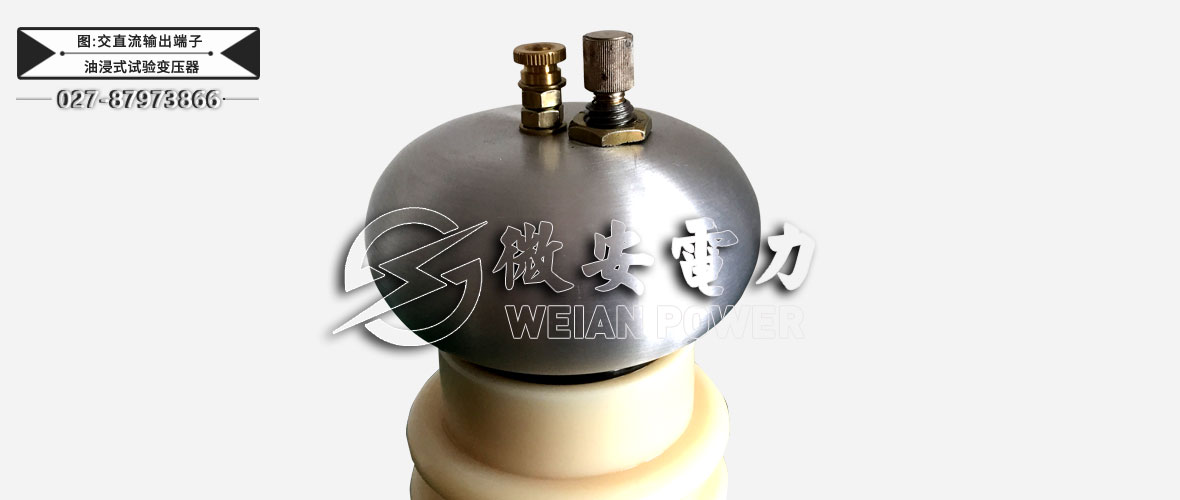

油浸式试验变压器交直流输出端子

油浸式试验变压器铭牌装订

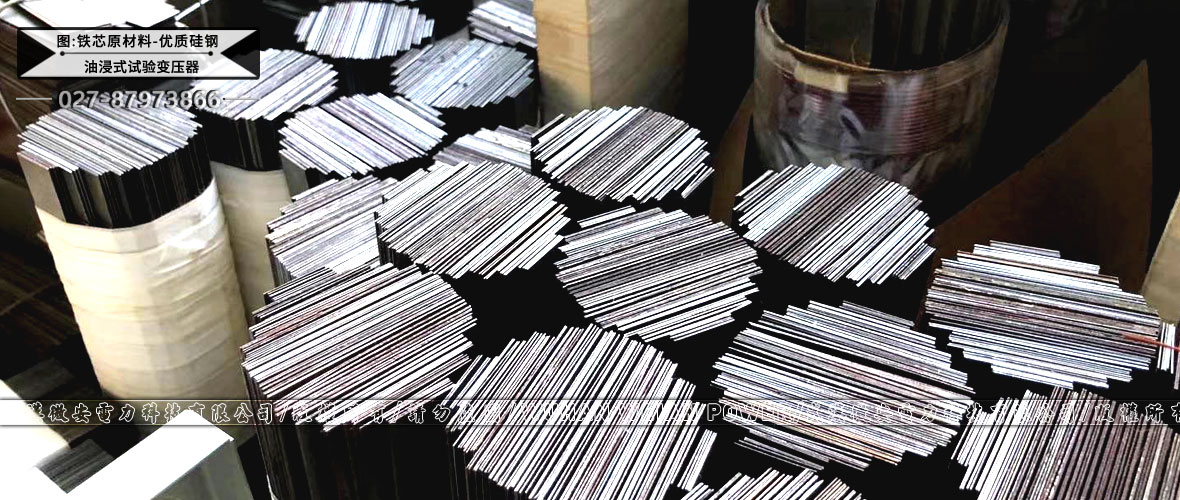

油浸式试验变压器铁芯原材料-优质硅钢

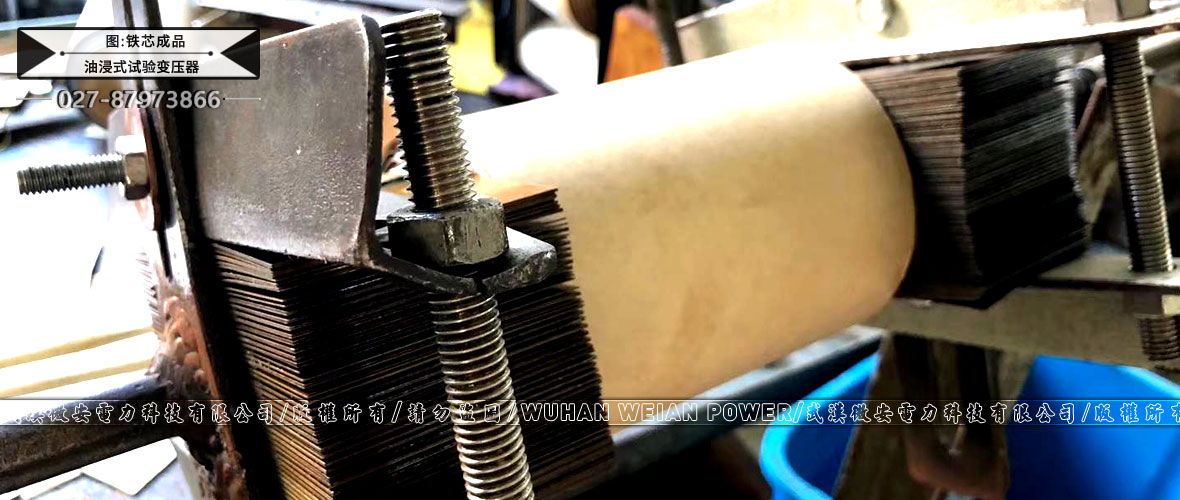

油浸式试验变压器铁芯成品

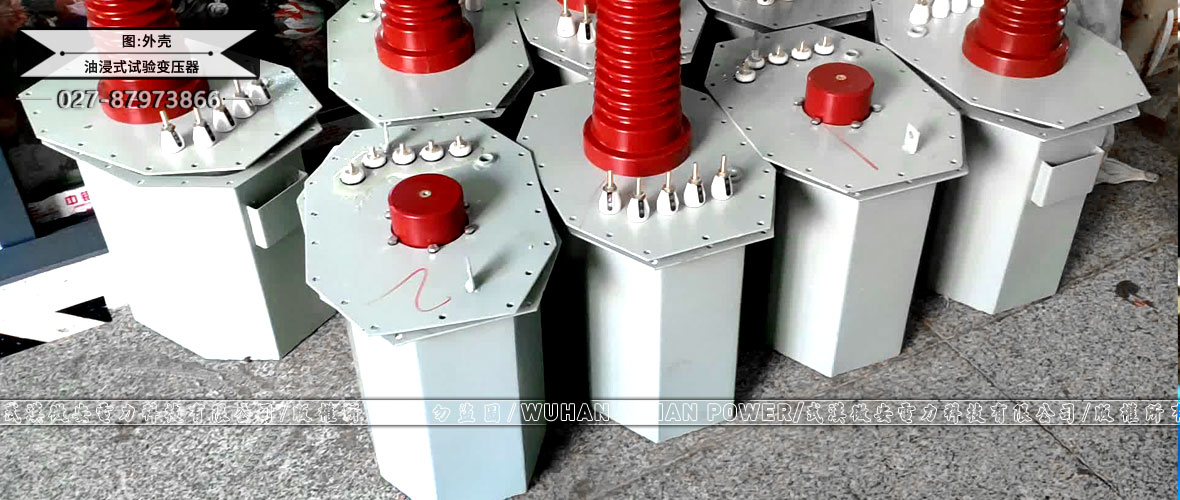

油浸式试验变压器外壳

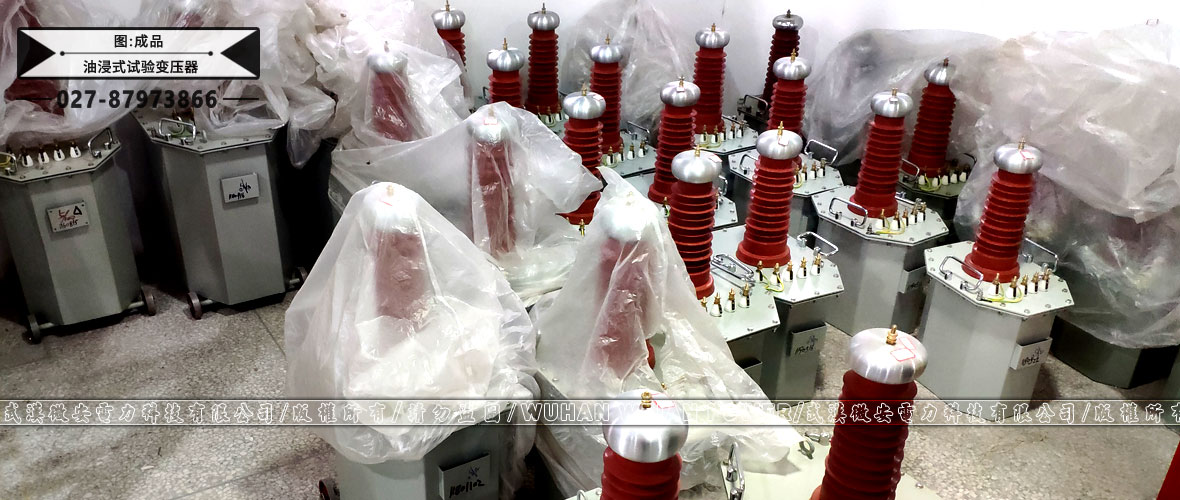

油浸式试验变压器成品

图片YDJ系列油浸式试验变压器生产工艺...
油浸式试验变压器

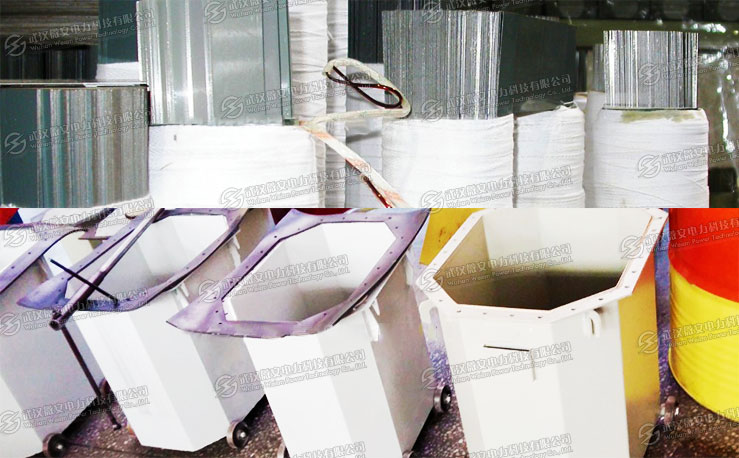

油浸式试验变压器原材料

油浸式试验变压器

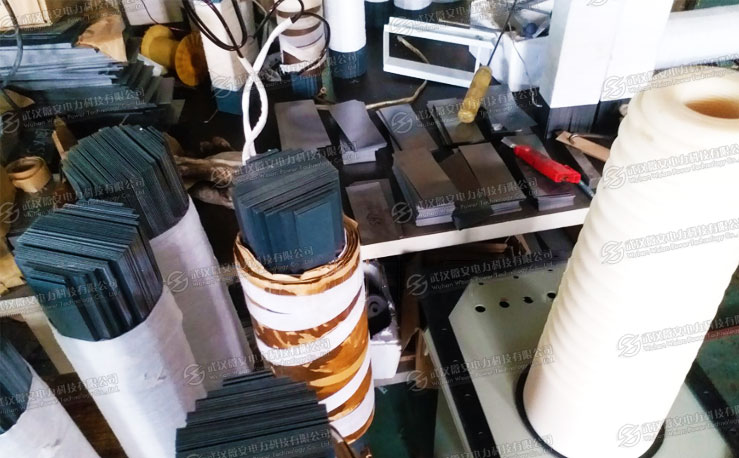

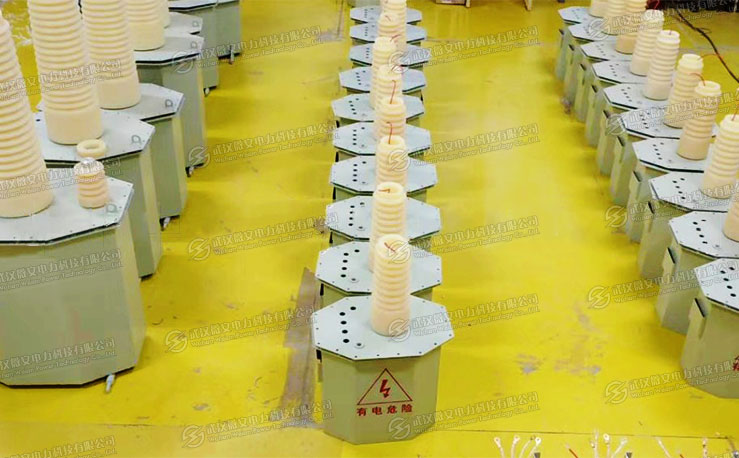

油浸式试验变压器生产

油浸式试验变压器

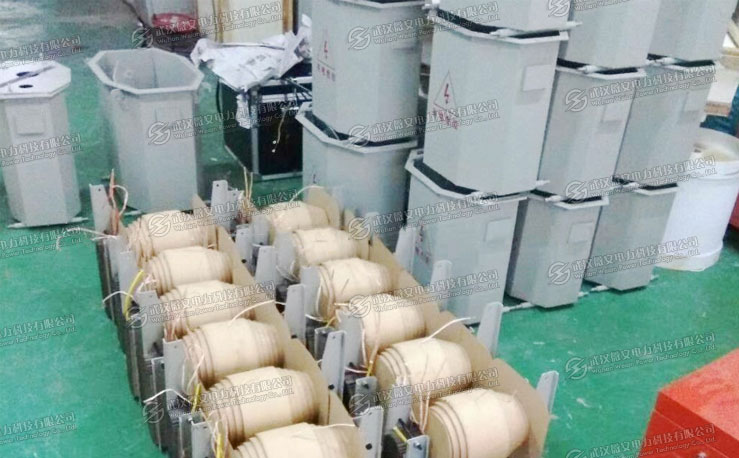

油浸式试验变压器装配

油浸式试验变压器

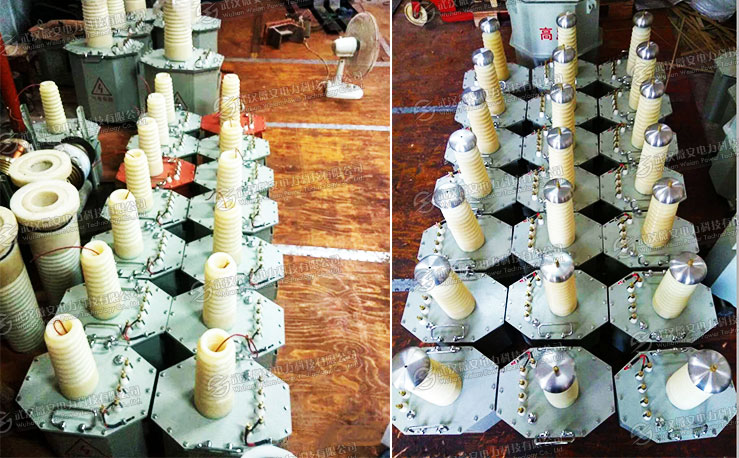

油浸式试验变压器半成品

油浸式试验变压器

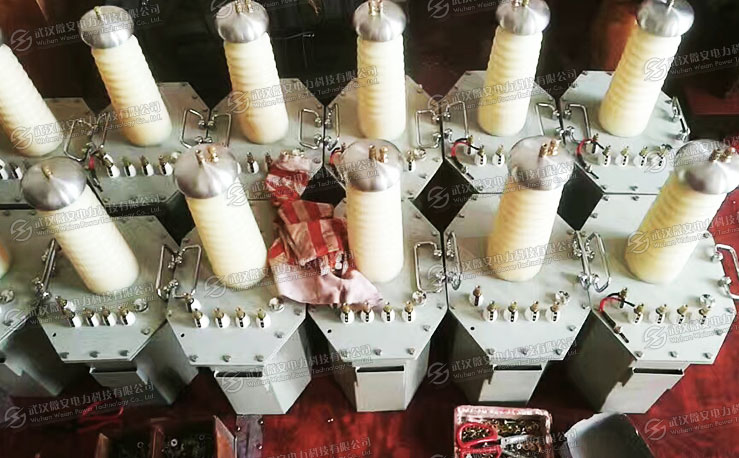

油浸式试验变压器成品静置

油浸式试验变压器

油浸式试验变压器

油浸式试验变压器

油浸式试验变压器

油浸式试验变压器

油浸式试验变压器

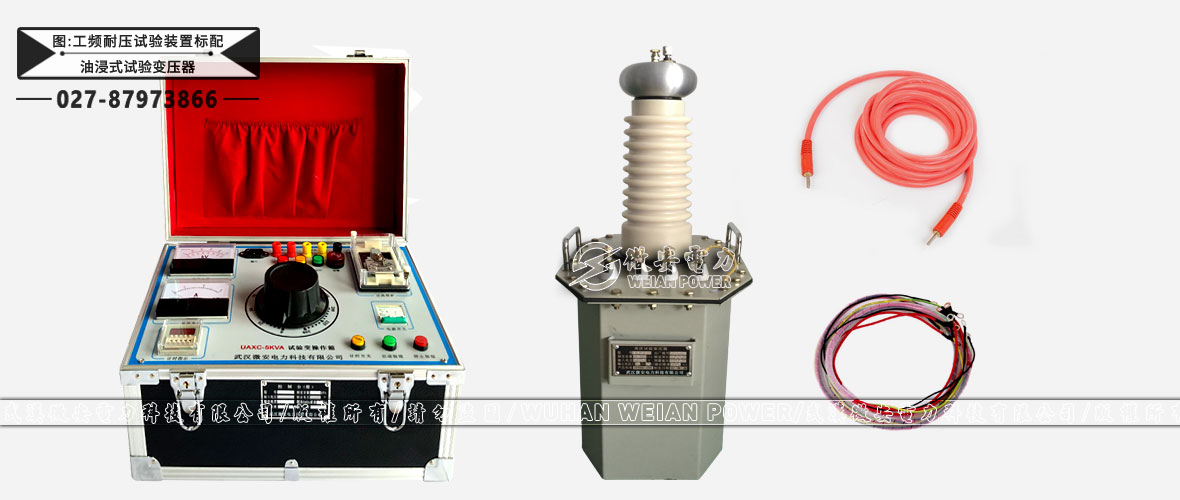

油浸式试验变压器附件配件   --------Accessories

本产品YDJ试验变压器详细清单请以说明书或代销合同为准

试验变压器 1台 检验报告 1本
说明书 1本 合格证 1张
高压连接线 1组 高压测试线 1根
接地线 1根 电源线 1根
高压保护水阻 1个(选配) 放电棒 1个(交直流试验变压器标配)
限流电阻 1个(选配) 高压放电保护球间隙 1隔(选配)
图片YDJ系列油浸式试验变压器附件配件...
油浸式试验变压器

测试连接线(标配)

油浸式试验变压器

高压测试线(标配)

油浸式试验变压器

控制箱电源线(标配)

油浸式试验变压器

接地线(标配)

油浸式试验变压器

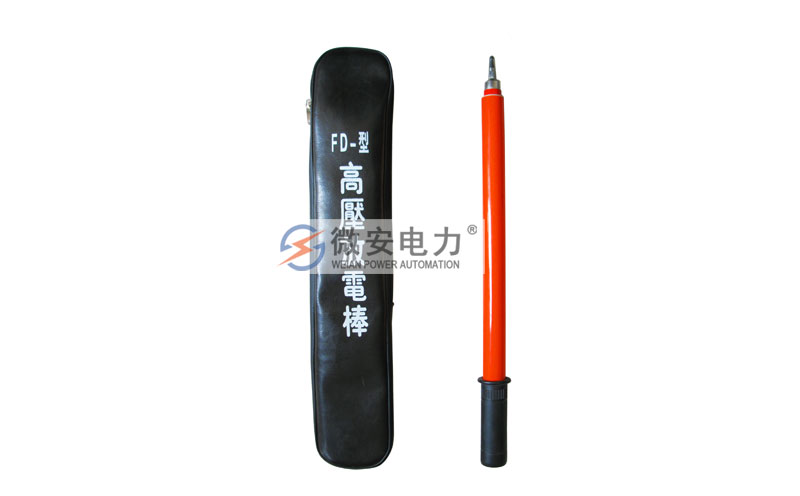

放电棒(交直流试验变压器标配)

油浸式试验变压器

高压水电阻(选配)

油浸式试验变压器

限流电阻(选配)

油浸式试验变压器

放电保护球隙(选配)

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
