直流高压发生器(分体式)简介 ----Product introduction

ZGF直流高压发生器又称高频、智能直流高压发生器及直流高压发生装置，直流高压发生器输出直流电压等级包括为60kv直流高压发生器、120kv直流高压发生器、200kv及300kv直流高压发生器，直流高压发生器用于电力部门现场试验高压发生专用配套设备，直流高压发生器特别适用于电力部门直流耐压现场试验。

武汉微安电力科技有限公司推出的ZGF系列直流高压发生器延用了九十年代专业技术、该直流高压发生器但在产品结构和生产器件上采用了现在的电子器件和结构配置以及工艺流程，提高了电力中输出电压数值的稳定度和精度，ZGF系列直流高压发生器具有输出功率大、体积小、重量轻并且有可靠的过压、过流及零位静止合闸保护功能，ZGF系列直流高压发生器带0.75倍电压锁存按键功能，并配有时间继电器，该直流高压发生器能在试验中设置定时声音报警，整个测试仪便于携带，操作方便，安全可靠，特别适用于电力检修部门，发电厂以及电力检修单位现场试验。

直流高压发生器

主要特点

1、直流高压发生器具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好
2、ZGF系列直流高压发生器具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观
3、电压、电流采用数码显示，且通电源就有读数，方便监视输出状态
4、ZGF系列直流高压发生器具有0.75倍电压换算，方便测试氧化锌避雷器
5、ZGF系列直流高压发生器产品结构紧凑、体积小、携带方便

*直流高压发生器选型依据

避雷器电压	kV	10	35	110	220	330	500
发生器规格	kV/mA	60/2	120/2	200/2	400/3	500/3	800/5
直流U_1mA	kV	27	85	160	320(整支)	480(整支)
					160+160 分节	240+240分节	350+350分节

直流高压发生器(分体式)参数 ----Technical parameter

型号、规格	额定输出直流电压(kV)	额定输出直流电流(mA)	额定输出功率(W)	过电压整理范围(kv)	重量(kg)	倍压箱高度(m)
ZGF-60kV	60kV	2	120	22kv~60kv	16	0.5
	60kV	5	300			0.5
	60kV	10	600			0.5
ZGF-120kV	120kV	2	240	42~120	20	0.8
	120kV	5	600			0.8
	120kV	10	1200			0.8
ZGF-200kV	200kV	2	400	72~200	26	1.2
	200kV	3	600			1.2
	200kV	5	1000			1.2
ZGF-300kV	300kV	2	600	100~300	31	1.7
	300kV	5	1500			1.7
	300kV	10	3000			1.7

技术条件	电源	AC220V±10%，50Hz±1%
	输出电压指示精度	＜1级
	输出电流指示精度	＜1级
	纹波系数	≤0.5%
	0.75倍输出电压指示精度	＜1级，带锁存
使用条件	相对湿度	25℃时不大于85%，无凝露
	工作方式	间断使用30分钟
	环境温度	-10～40℃
	海拔高度	1500m以下
保护功能	内部过压保护，内部过流保护
	外部过压保护，外部过流保护或击穿保护
	内部功率保护
	非零点启动保护
	定时声讯报警

直流高压发生器(分体式)图片 ----Picture display

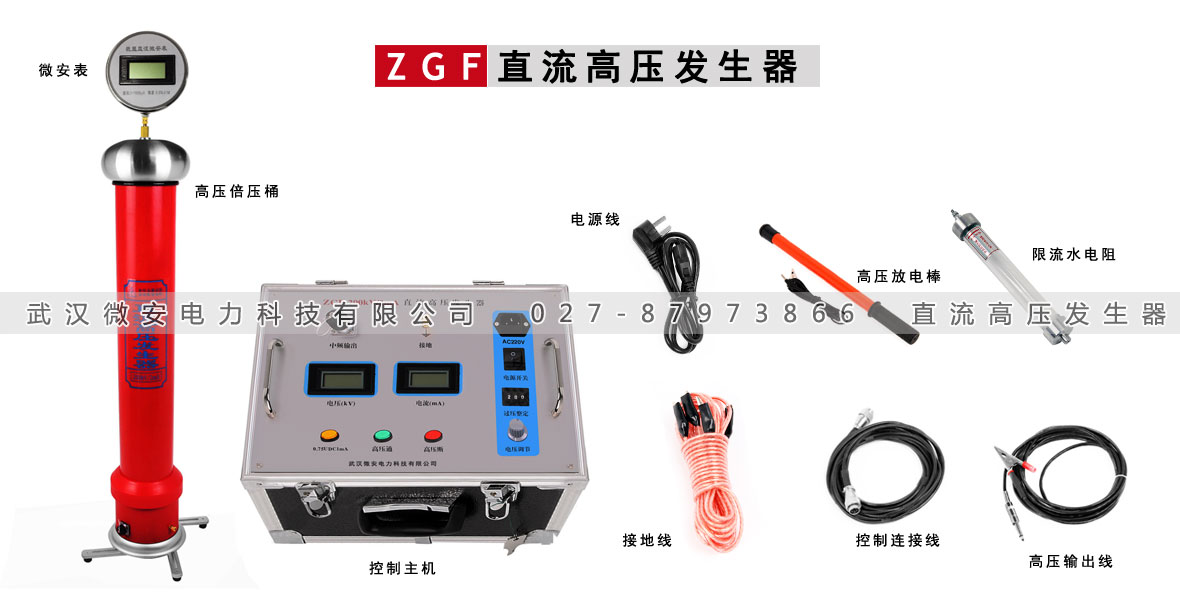

图片ZGF直流高压发生器主机/倍压筒...

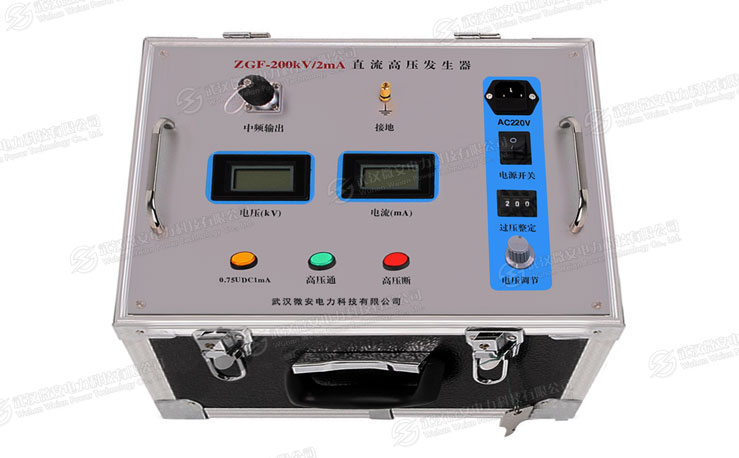

控制主机（一）

控制主机（二）

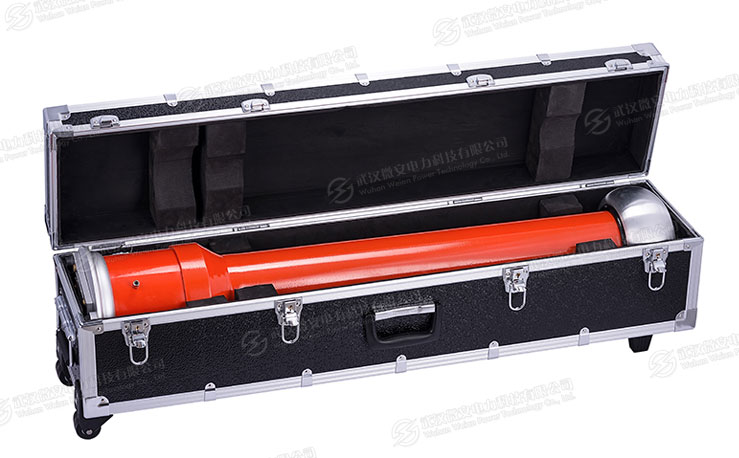

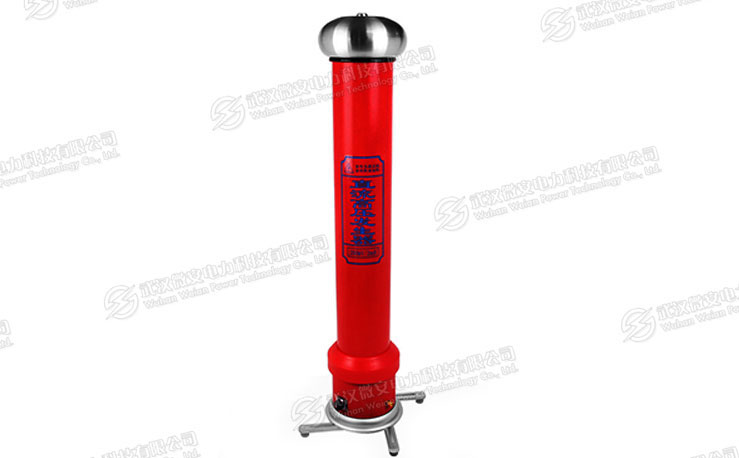

倍压筒（一）

倍压筒（二）

直流高压发生器(分体式)附件配件 --------Accessories

本产品ZGF直流高压发生器详细清单请以说明书或代销合同为准

主机	1台	高压倍压筒	1台

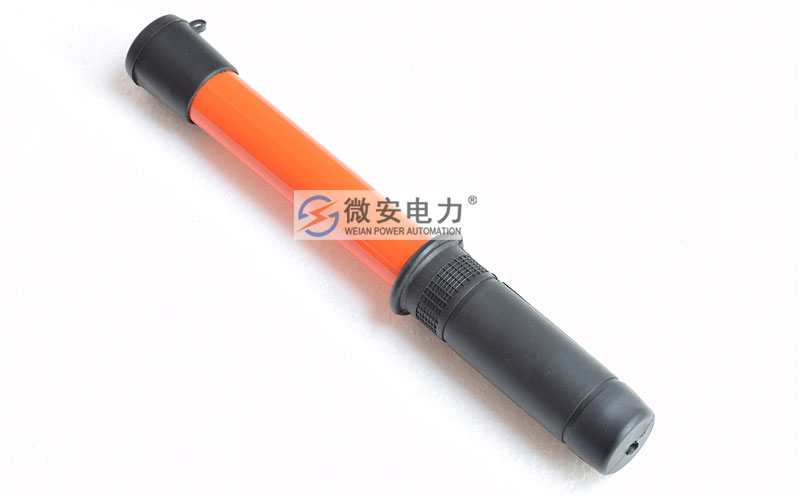

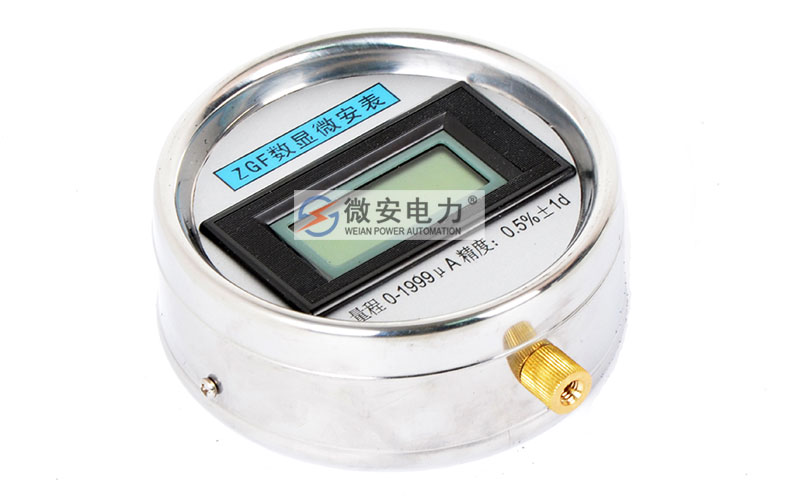

微安表	1个	放电棒	1根

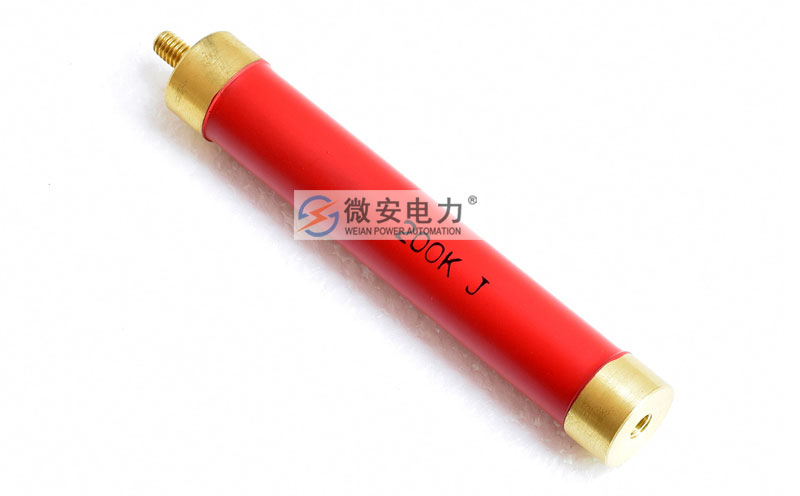

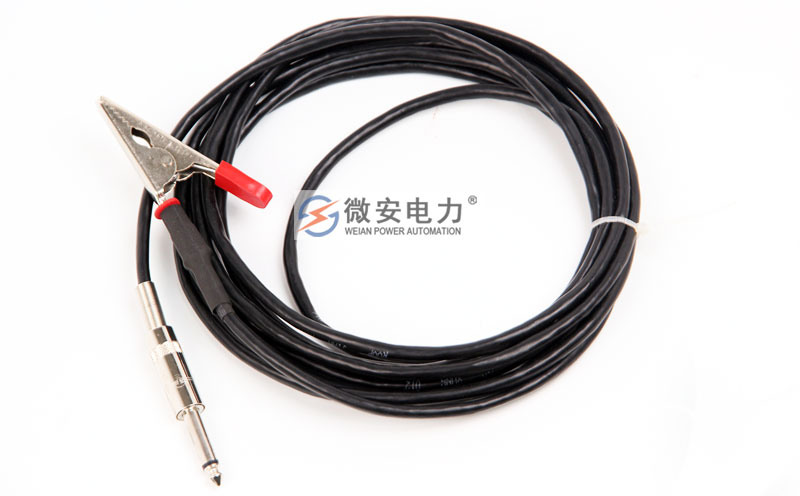

限流电阻	1个	高压线	1根
电源线	1根	四芯屏蔽线	1根

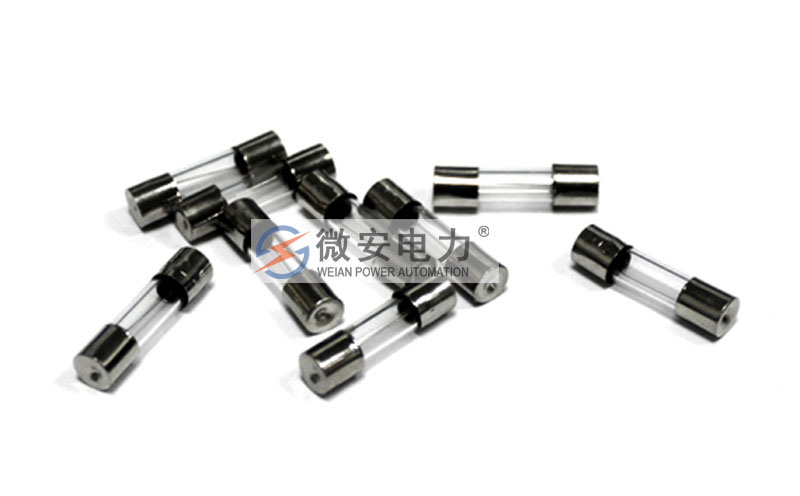

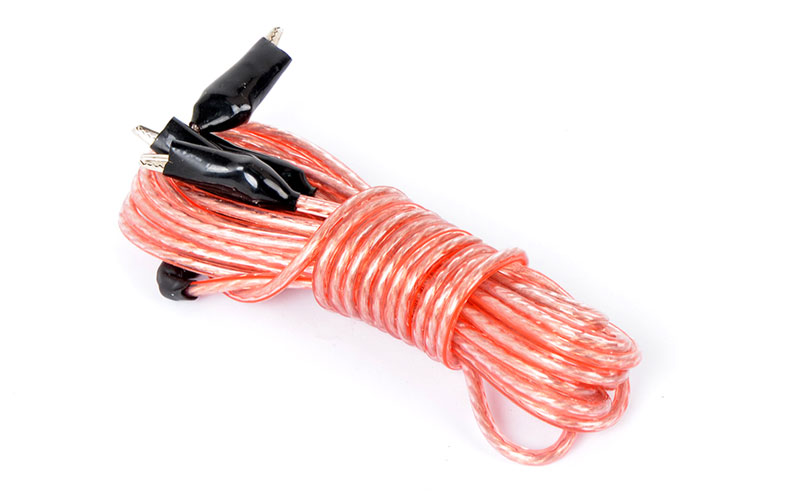

接地线	1根	保险管	1个
检验报告	1本	说明书	1本
合格证	1张
