直流标准分压器简介 ----Product introduction
UA-PD系列直流标准分压器(也称精密标准分压器)适用于全国各级中试所,国家、省、市级质量技术监督局或各种高压实验室当作标准分压器使用,由于准确度高,可以测量直流电压比较微小的变化,目前主要用于检定0.2级、0.5级、1.0级、1.5级数字高压表(分压器)或更低精确度的静电电压表等,对于分析各种材料或精密测量电压或标定各种电压提供了可靠的测量手段。武汉微安电力科技有限公司长期致力于精密标准分压器的研究,目前产品电压等级可达500kV,准确度可达0.05%,在充分听取了各省级计量院的意见后,我司对该系列产品做了重新设计,使UA-PD系列标准分压器体积更轻,稳定性更好,经过层层严格的筛选和30多种检测,从而保证了产品的优异性能。
我公司一直坚持自主创新,目前在高电压测量领域已处于国内领先的地位。近几年来,我公司先后研发成功FYQ交直流分压器(数字高压表)、UA-KP脉冲分压器、超高压探头(高频分压器)、UA-PA交流标准分压器、UA-PD直流标准分压器、无局放分压器等6大类高压测量设备,形成高电压领域交流、直流、脉冲、高频高压、精密交流、精密直流等高电压测量的全覆盖,是国内为数不多的一家有能力如此全面、提供多种高压测量解决方案的高新技术企业
直流标准分压器-定制
直流标准分压器参数 ----Technical parameter
规格/型号 | UA-PD30 | UA-PD50 | UA-PD100 | UA-PD200 | UA-PD300 | UA-PD400 | UA-PD500 | UA-PD800 | UA-PD1000 | UA-PD1200 |
额定电压(kV) | 30 | 50 | 100 | 200 | 300 | 400 | 500 | 800 | 1000 | 1200 |
阻 抗(MW) | 30 | 50 | 100 | 200 | 300 | 400 | 500 | 800 | 1000 | 1200 |
分压比 | 10000:1/100000:1 | 100000:1 | ||||||||
准确度(%) | 0.1%/0.05%/0.02% | 0.1%/0.05% | ||||||||
稳定度 | ≤0.02% | |||||||||
测量电压种类 | DC | |||||||||
环境温度 | 20℃±10℃ | |||||||||
相对湿度 | <80%RH无凝露 | |||||||||
绝缘方式 | 壳牌绝缘油 | |||||||||
高 度(米) | 0.4 | 0.6 | 0.9 | 1.6 | 2.7 | 3.2 | 4.5 | 6 | 8 | 10 |
长×宽(米) | 0.3 | 0.5 | 0.5 | 0.8 | 1.2 | 1.5 | 1.8 | 2.5 | 3 | 3.5 |
重 量(kg) | 25 | 35 | 45 | 165 | 235 | 275 | 335 | 450 | 550 | 650 |
输出阻抗(kW) | 0.6/6 | 1/10 | 2/20 | 4/40 | 6/60 | 8 | 10 | 16 | 20 | 24 |
额定输出电压(V) | 0.3/3 | 0.5/5 | 1/10 | 2/20 | 3/30 | 4 | 5 | 8 | 10 | 12 |

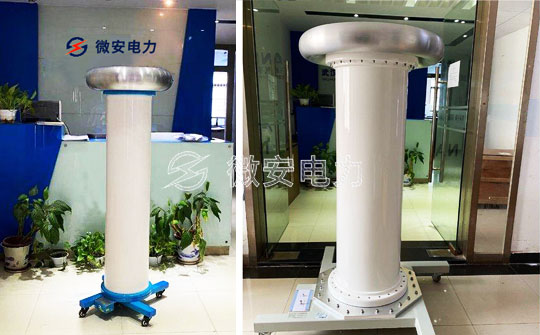

直流标准分压器图片 ----Picture display

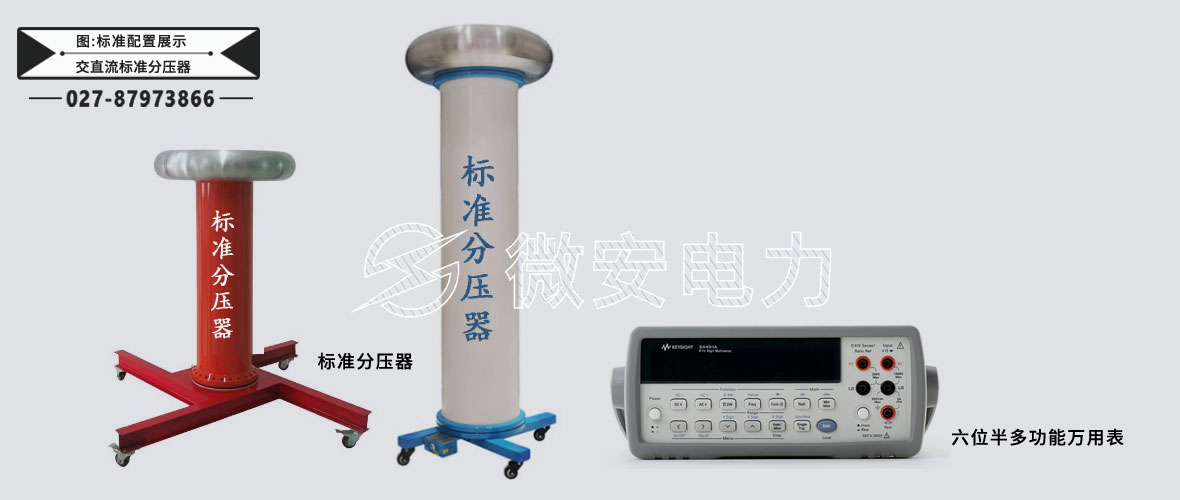

直流标准分压器-主要部件

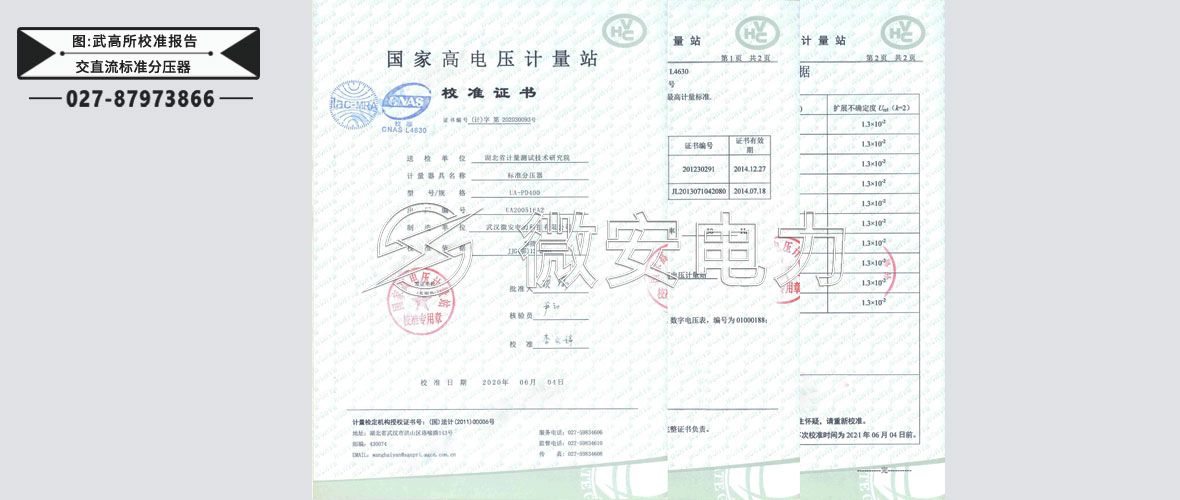

直流标准分压器-校准证书
直流标准分压器附件配件 --------Accessories
本产品UA-PD直流标准分压器详细清单请以说明书或代销合同为准
直流标准分压器 | 1台 | 34401A多值万用表 | 1台 |
电源线 | 1根 | 专用测量电缆 | 1条(10米) |
检验报告 | 1份 | 说明书 | 1本 |
合格证 | 1本 | 接地线 | 1根 |
直流标准分压器技术应用 --------Technology application

直流标准分压器的使用环境要求
• 地面平整,减少移动或使用时灰尘对设备的影响
• 相对湿度小于80%RH,湿度过大会降低爬电距离,导致增加局部放电量
• 建议在10-30℃范围内使用。因其表头(34401A万用表)对温度比较敏感
• 该直流标准分压器与高压电源应保持1.5-2米的范围
• 为保证准确度,长距离运输后,应放置24小时才能使用
