回路电阻测试仪

UAHL-100A回路电阻测试仪

微安电力专业生产回路电阻测试仪,厂家实力雄厚,专业研发回路电阻测试仪十余年,本公司生产的回路电阻测试仪测试速度快,稳定,精准,市场应用广泛
说明书 打印产品 产品ID: 74
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「回路电阻测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 回路电阻测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

回路电阻测试仪简介   ----Product introduction

UAHL-100A回路电阻测试仪又称开关回路电阻测试仪和接触回路电阻测试仪,回路电阻测试仪为适用于开关控制设备回路电阻的测量,该100A回路电阻测试仪采用高频开关电源处理技术和数字电路处理技术相结合设计而成的回路电阻测试仪。

UAHL-100A回路电阻测试仪是根据电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量直流电流不小于100A的规定,以确保试验结果准确。

武汉微安电力科技有限公司研发中心根据中华人民共和国电力执行标准DL/T845.4-2004以及现场使用规范进行研发。、UAHL-100A回路电阻测试仪采用高频开关电源处理技术和数字电路处理技术相结合设计而成,测试电流采用国家标准推荐的直流100A进行测试,UAHL-100A回路电阻测试仪适用于开关控制设备回路电阻的测量,分辨率达1uΩ,可在电流100A的情况下直接测得回路,数据显示直观,清晰,UAHL-100A回路电阻测试具有测量准确、性能稳定,操作简单,符合电力、供电部门现场开关类厂回路电阻测试的使用要求。

100A回路电阻测试仪标准配置

主要特点

1、大电流:,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,得到良好的测试结果
2、抗干扰能力强:在严重干扰条件下,液晶屏最后一位数据能稳定在±1个字范围内,读数稳定,重复性好
3、该(100A型)回路电阻测试仪使用寿命长:全部采用高精度电阻,有效的消除环境温度对测量结果的影响,同时军品接插件的使用增强了抗振性能
4、该(100A型)回路电阻测试仪携带方便:体积小、重量轻

回路电阻测试仪参数   ----Technical parameter

测量范围 1~1999μΩ
分辨力 1μΩ
测试电流 DC 100A
测量精度 0.5%±1d
显示方式 电流:三位半LCD
电阻:三位半LCD
工作电源 AC220V±10% 50Hz
工作环境 温度-10℃~40℃,湿度:≤80%RH
体积 300×270×200 mm3
重量 5kg(不含附件)

回路电阻测试仪图片   ----Picture display

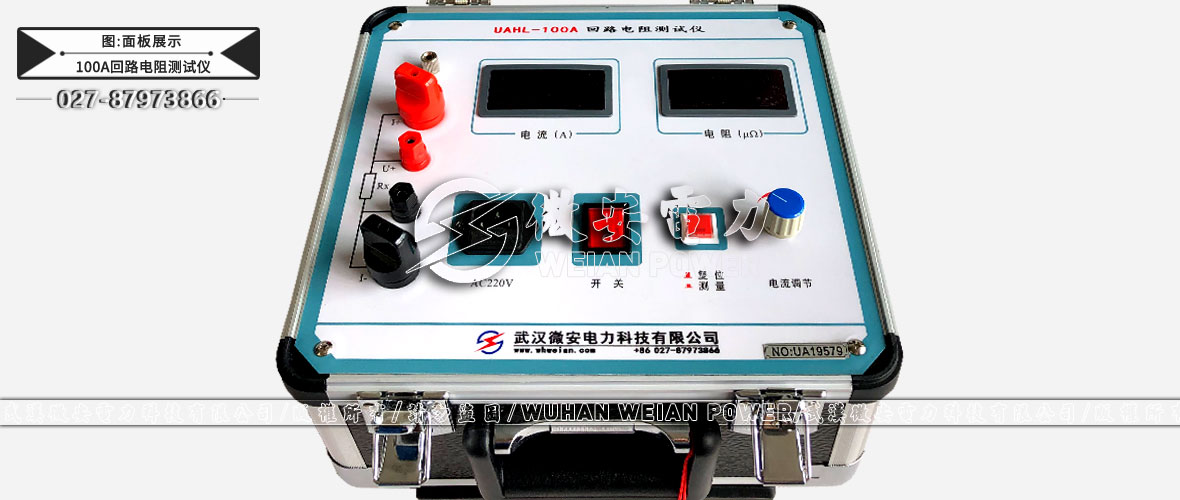

100A回路电阻测试仪面板展示

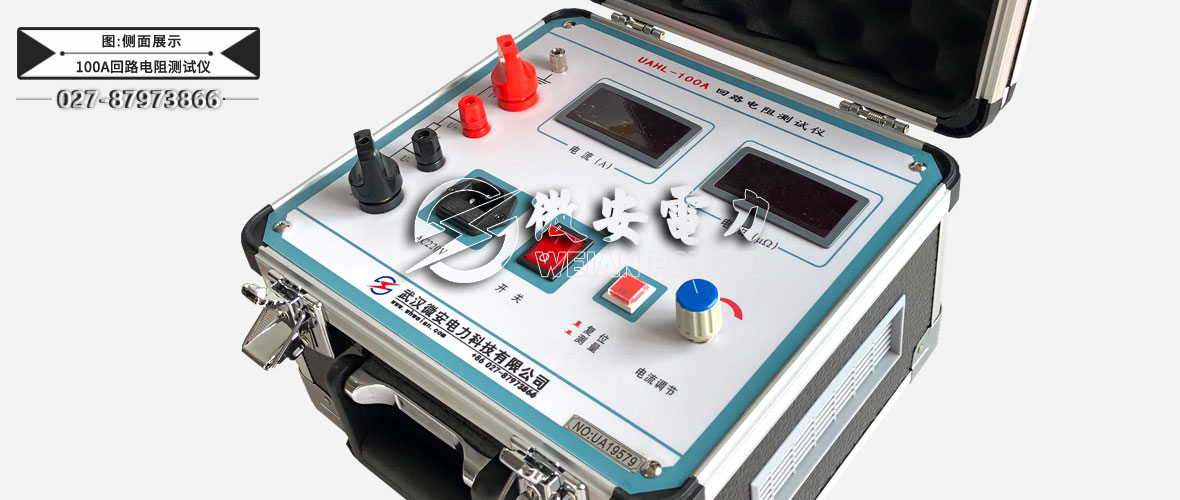

100A回路电阻测试仪侧面展示

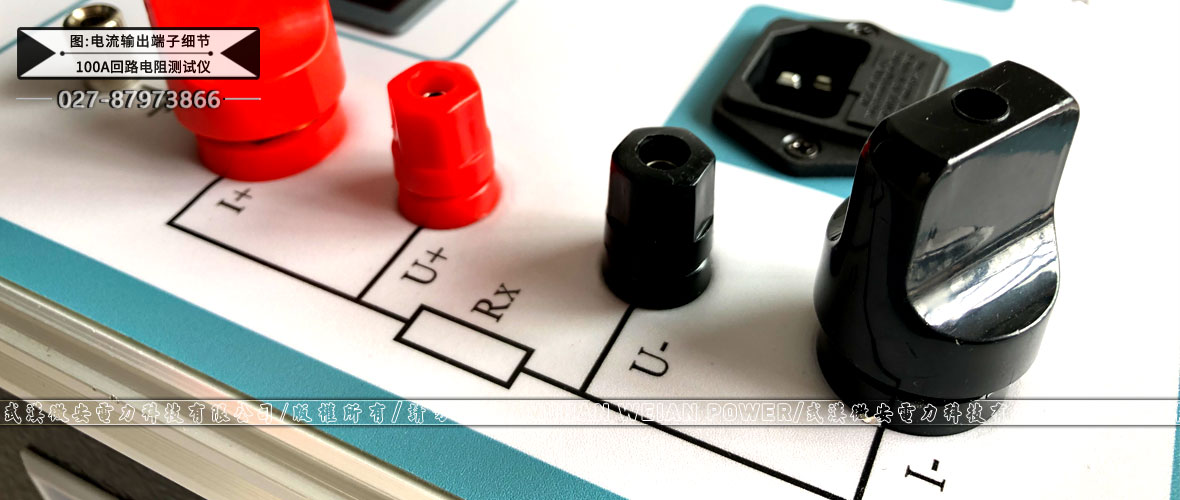

100A回路电阻测试仪电流输出端子细节

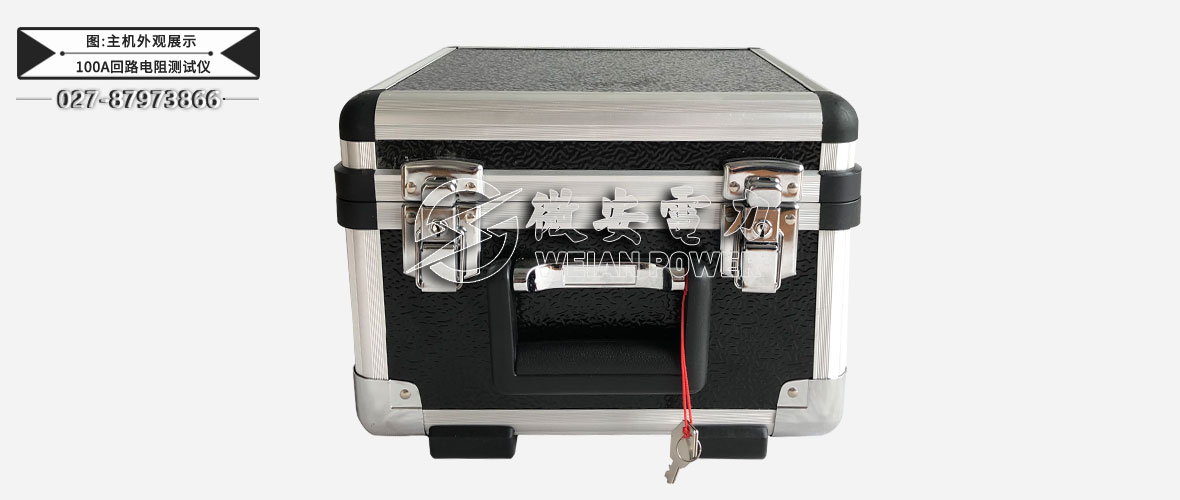

100A回路电阻测试仪主机外观展示

图片100A回路电阻测试仪主机...
100A回路电阻测试仪面板

面板

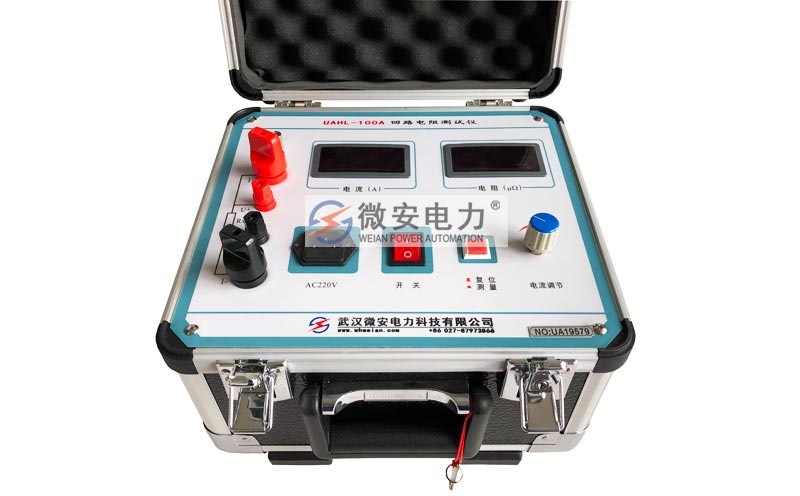

100A回路电阻测试仪正面

正面

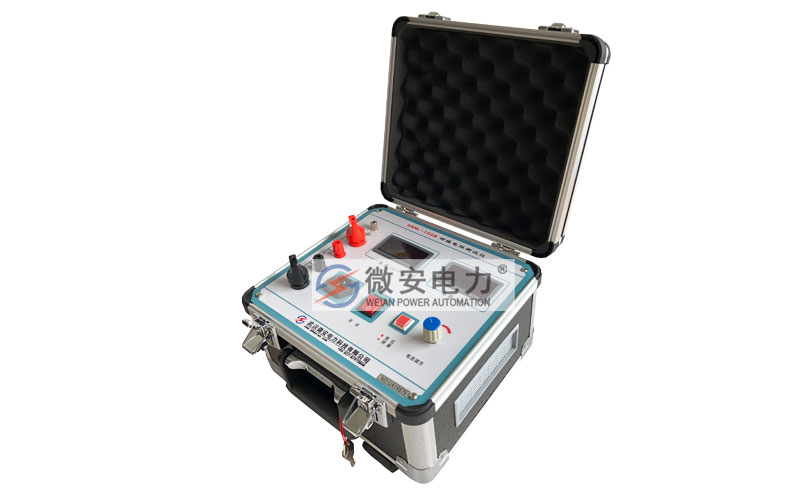

100A回路电阻测试仪右侧

右侧

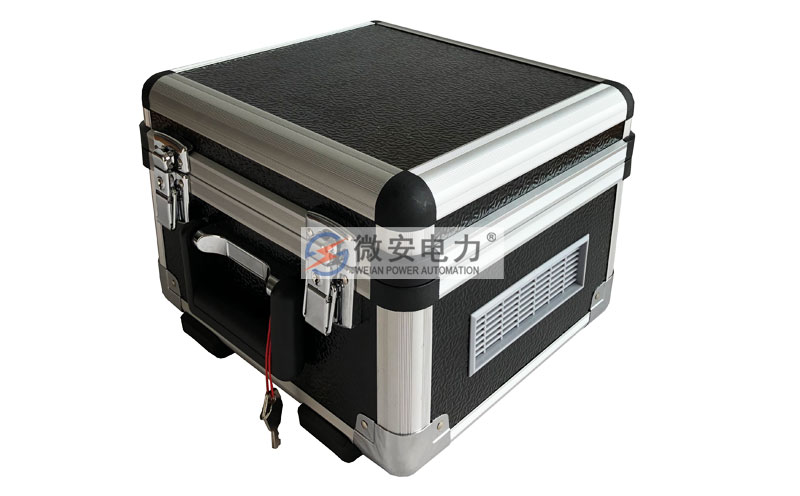

100A回路电阻测试仪机箱

机箱

图片100A回路电阻测试仪细节...
100A回路电阻测试仪

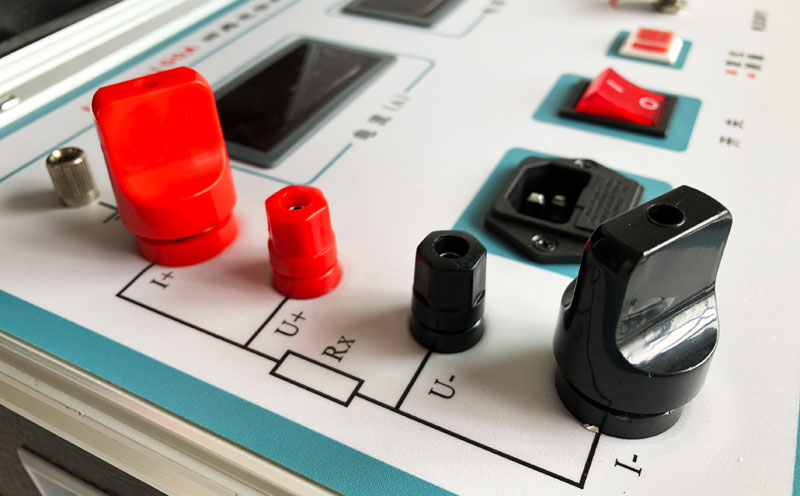

测试端子

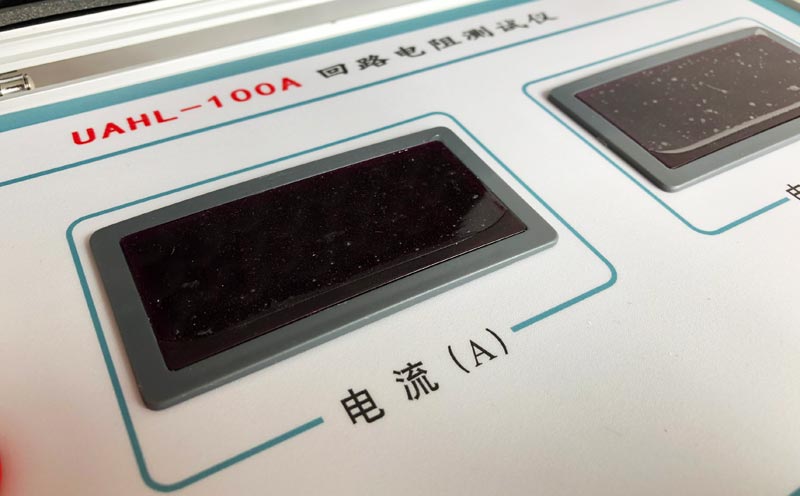

100A回路电阻测试仪电流及电阻表头

电流及电阻表头

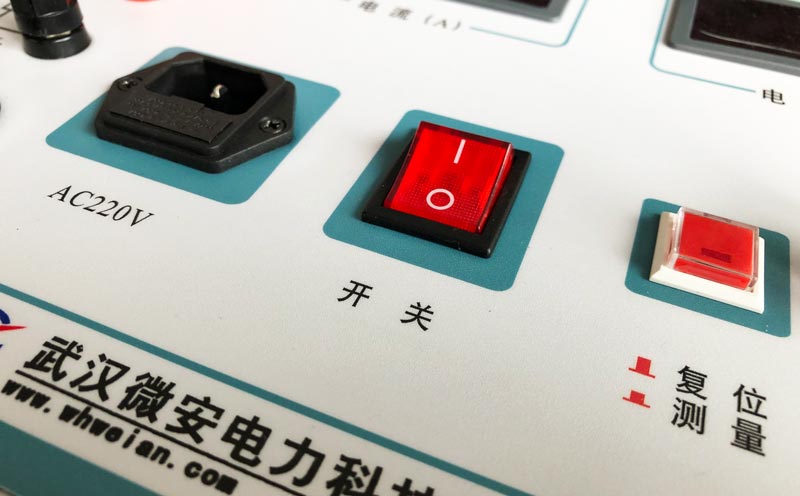

100A回路电阻测试仪电源及开关

电源及开关

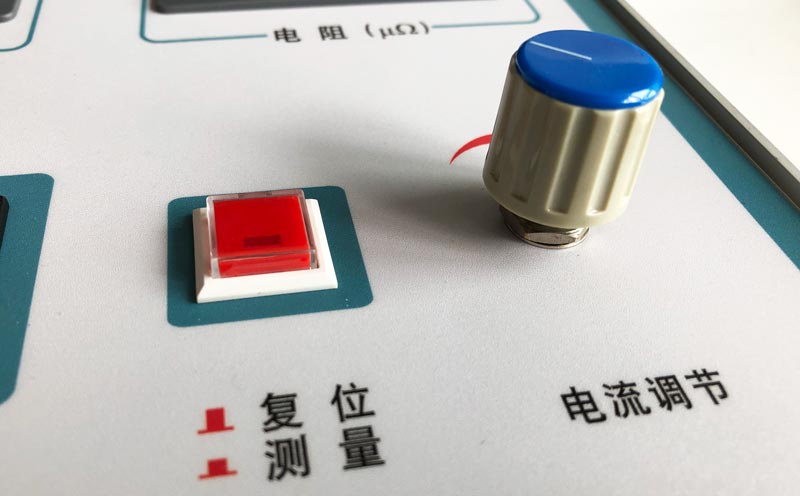

100A回路电阻测试仪电流调节旋钮

电流调节旋钮

回路电阻测试仪附件配件   --------Accessories

本产品UAHL-100A回路电阻测试仪回路电阻测试仪详细清单请以说明书或代销合同为准


回路电阻测试仪 1台 测试线 1套
接地线 1根 电源线 1根
保险管(5A) 3个 检验报告 1本
说明书 1本 合格证 1张
图片回路电阻测试仪附件...
回路电阻测试仪

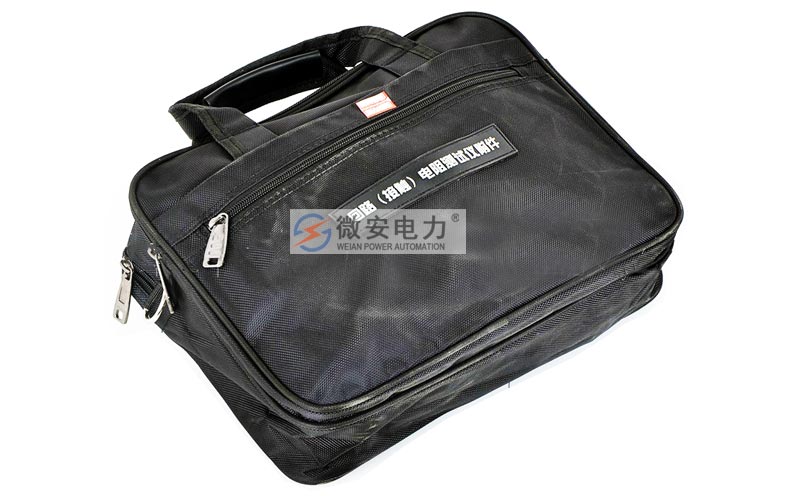

回路电阻测试仪-线包

回路电阻测试仪

回路电阻测试仪-测试夹红

回路电阻测试仪

回路电阻测试仪-测试夹黑

回路电阻测试仪

回路电阻测试仪-接地线/保险管


注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

回路电阻测试仪技术应用   --------Technology application

1、该型号UAHL-100A回路电阻测试仪的原理是什么?

答:采用的是直流电压降法,也称为四线法测试原理,具体可见下方原理图,由电流源经“I+、I-两端口(也称 I 型口),供给被测电阻 Rx 电流,电流的大小有电流表 I 读出,Rx 两端的电压降“V+、V-”两端口(也称 V 型口)取出,由电压表 V 读出。通过对I、V 的测量,就可以算出被测电阻的阻值。

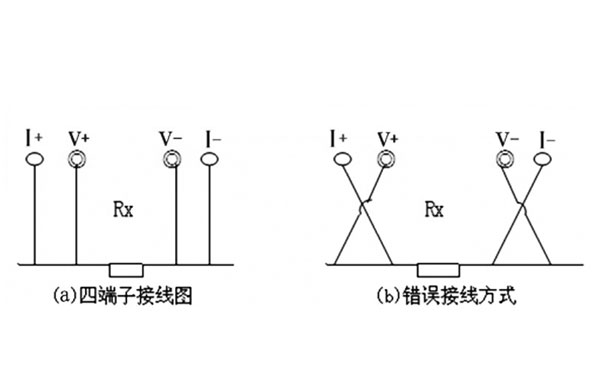

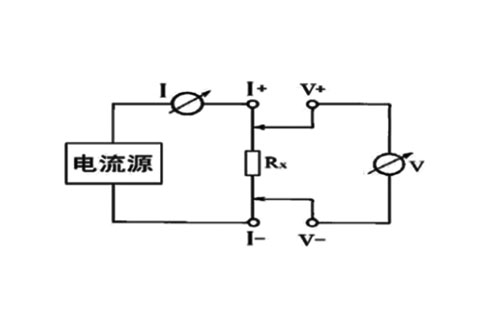

回路电阻测试仪原理图
2、使用UAHL-100A回路电阻测试仪测试断路器回路电阻的试验步骤是什么?

答:1、断开断路器任意一端的接地开关或接地线,然后将断路器进行合闸,清除断路器接线触头的油漆及金属氧化层。

   2、先接好回路电阻测试仪的安全地线,再接仪器面板侧测试线,注意电流与电压应为同极性,断路器侧需要注意电压线在电流线内侧,具体可参考下面接线原理图

回路电阻测试仪原理图

   3、检查确认无误后,接入 220V 交流电,合上电源开关, 仪器进入开机状态。

   4、调节“电流调节”旋钮,使电流升至 100.0A,按下“复位/测试”键,此时电阻表显示值为所测的回路电阻值。若显示 1,则表示所测回路电阻值超量程或外部回路开路。

   5、测量完毕,记录好测量数据,断开电源开关,将测试线夹收好,放入附 件包内。

   6、拆除试验测量线,将断路器分闸(断路器回复测试前状态)。

2、UAHL-100A回路电阻测试仪的使用注意事项?

答:1、回路电阻测试仪在使用前应可靠接地,防止测试过程中感应电流对仪器造成损坏

   2、该仪器不得用于测试带电回路中的回路电阻。

   3、为保证数据精度,该回路电阻测试仪配套的测试线用户不得随意更换。

   4、禁止将电流线夹在开关触头弹簧上,防止烧坏弹簧。

   5、仪器不使用时应置于通风、干燥、阴凉、清洁处保存, 注意防潮、防腐蚀性的气体。
