回路电阻测试仪原理及电流选择

发布时间:2019-01-13 23:00:03 阅读次数: 872次
讲述了回路电阻测试仪测量接触电阻的原理以及回路电阻测试仪电流选择100A的原因

一、回路电阻测试仪原理

回路电阻测试仪又名接触电阻测试仪,目前回路电阻测试仪基本采用电压降法微欧仪法

一、电压降法

电压降法是给被测回路通过直流电流,在回路接触电阻上产生电压降。通过测量回路的电流值及测回路上的电压降,根据欧姆定律计算出接触电阻。

一、微欧仪法

微欧仪的工作原理仍是直流电压降法,通常采用交流220V电压经整流后,通过开关电路转换为高频电流,最后再整流为100A的低压直流,用作测量电源。采用此方法的仪器具有自动 恒流,并能数显测量测试电流值和回路电阻值。

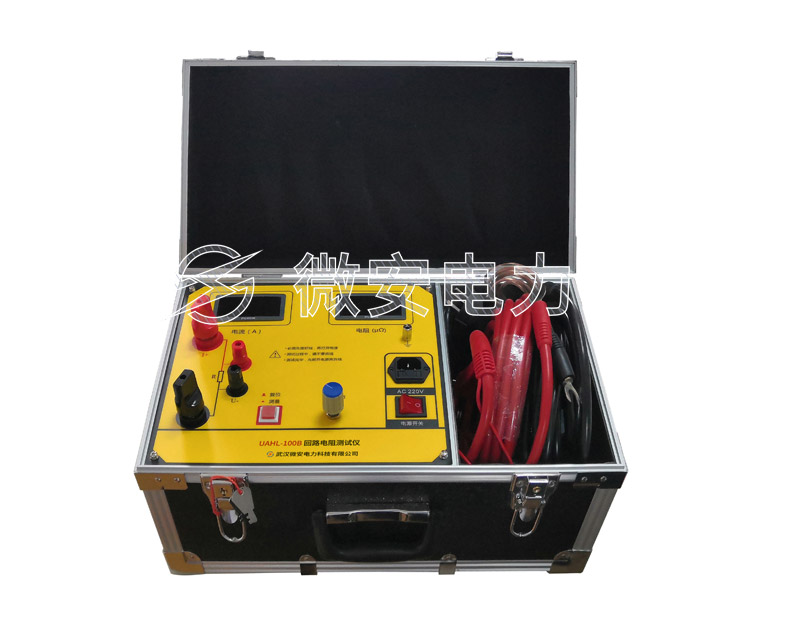

回路电阻测试仪

回路电阻测试仪


接触电阻测试仪

接触电阻测试仪

二、回路电阻测试仪的电流选择

根据JJG1052-2009《回路电阻测试仪、直阻仪检定规程》规定,回路电阻测试仪的电流不得低于100A测试电流,因为回路电阻测试仪主要是用来测试断路器的接触电阻的,而断路器触头的接触电阻是由表面电阻和收缩电阻组成的。当使用小电流进行断 路器导电回路电阻的测量时,由于工作电流很小,难以消除表面电阻的影响,测 出的电阻值偏大。但当测量回路中通入100A大电流时,触头表面的氧化膜就容易被击穿,这样就 能够准确的测量到回路电阻数值,又由于当触头因调整不当(如触头压力变化),运行中发生变化或触头烧损严重等使 有效接触面积减小时,测量时如果使用小电流在其接触处不会引起收缩,无法测出收缩电阻 而当断路器流过正常工作大电流时,就使该接触处的电阻增加,引起触头的发热和加速氧化。

所以测试应采用微欧仪法,即直流电压降法,且通入的电流不小于100A


#
