绝缘电阻测试仪

UMG-3128A/B绝缘电阻测试仪

UMG-3128系列10kV绝缘电阻测试仪输出电压共分为六档,电压分别是250V、500V、1kV、2.5kV、5kV、10kV,该款可选规格具有A/B两个型号,量程分别为5TΩ和20TΩ,短路测试电流分别为5mA和7mA.......
说明书 打印产品 产品ID: 269
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「绝缘电阻测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 绝缘电阻测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

绝缘电阻测试仪简介   ----Product introduction

UMG-3128系列10kV绝缘电阻测试仪(是我公司精心研发的一款智能化高压绝缘电阻测试仪,仪表拥有完善的各种绝缘电阻参数测试功能和卓越的抗干扰能力,能用于电缆、电机、发电机、变压器、互感器、高压开关、避雷器等设备绝缘电阻的测试。仪表采用真彩触摸屏,所有测试数据及电池电量同屏显示一目了然,旋钮开关和按键组合使得操作非常简单。用户无需费力记忆操作方法,点击屏幕的“HELP”即可弹出操作方法,有效指引用户操作仪表。仪表具有放电功能,测试后自动释放被测物的充电电荷,仪表的电压监视器自动监测被测物带电电压,电压超过36V自动禁止测试有效保护仪表和操作人员。

UMG-3128系列10kV绝缘电阻测试仪采用大容量充电锂电池组。仪表的测试计时器自动记录测试时间、存储含有日期时间的测试结果,触摸屏可以非常方便的查阅记录的历史数据,完全隔离的USB接口可将测试数据安全的上传到PC机。仪表配置带有双层绝缘及屏蔽层的测试线,高压棒配有可更换的鳄鱼夹及钩子,可适应各种测试场所。仪表采用坚固的双层外壳结构,仪表外箱防护等级IP65,能防止运输存储过程中水分灰尘的侵入及防止撞击有效保护仪表。

UMG-3128系列10kV绝缘电阻测试仪(量程宽广,分辨率高,操作便捷,坚固耐用,准确可靠、性能稳定,抗干扰能力强。仪表具有绝缘电阻测试(IR);极化指数测试(PI);吸收比测试(DAR);斜坡测试(RAMP);滤波测试(10S、20S、30S、40S四种选择);电压测试(V);电流测试(nA),电压监视器,测试计时器等功能。仪器应用于电缆、电机、发电机、变压器、互感器、高压开关、避雷器等设备的绝缘电阻测试。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而必不可少的仪表。

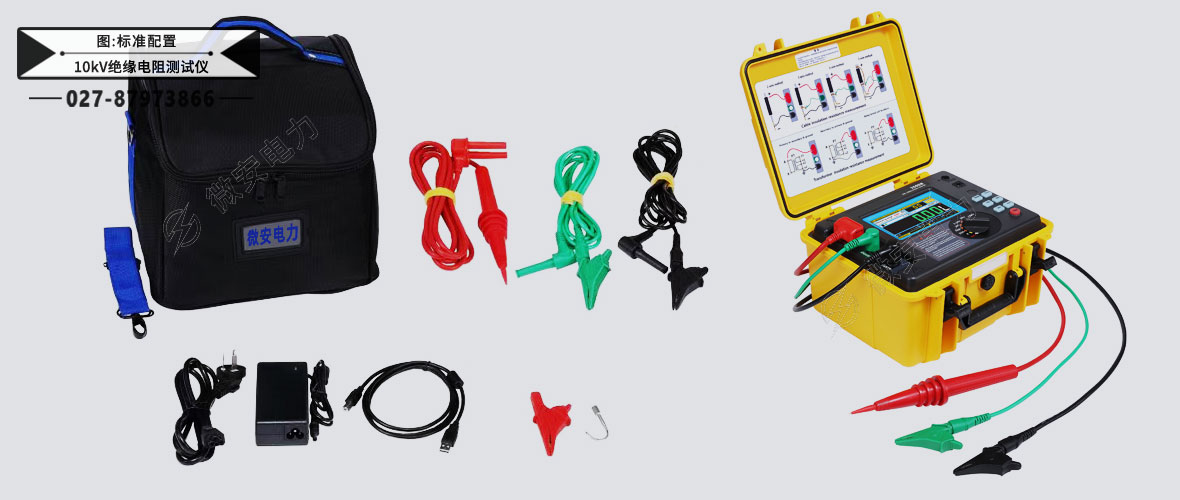

10kV绝缘电阻测试仪标准配置

10kV绝缘电阻测试仪标准配置

10kV绝缘电阻测试仪可选型号
型号 功能
UMG-3128A 10Kv,5TΩ,5mA绝缘电阻、极化指数(PI)吸收比 (DAR)斜坡(RAMP)滤波(FR)电压(V)。快速放 电功能
UMG-3128B 10Kv,20TΩ,7mA。绝缘电阻、极化指数(PI)吸收 比(DAR)斜坡(RAMP)滤波(FR)电压(V)电容 (uF)。快速放电功能

绝缘电阻测试仪参数   ----Technical parameter

10kV绝缘电阻测试仪量程及精度
额定电压 绝缘电阻测量范围 测量精度
250V 0.50MΩ~10.0GΩ ±5%rdg±3dgt
10.0GΩ~50.0GΩ ±10%rdg±3dgt
50.0GΩ~100GΩ ±20%rdg±3dgt
500V 1.00MΩ~20.0GΩ ±5%rdg±3dgt
20.0GΩ~100GΩ ±10%rdg±3dgt
100GΩ~200GΩ ±20%rdg±3dgt
1KV 1.00MΩ~50.0GΩ ±5%rdg±3dgt
50.0GΩ~200GΩ ±10%rdg±3dgt
200GΩ~500Ω ±20%rdg±3dgt
2.5KV 1.00MΩ~100GΩ ±5%rdg±3dgt
100GΩ~500GΩ ±10%rdg±3dgt
500GΩ~1.00TΩ ±20%rdg±3dgt
5KV 1.00MΩ~200GΩ ±5%rdg±3dgt
200GΩ~1.00TΩ ±10%rdg±3dgt
1.00TΩ~2.00TΩ ±20%rdg±3dgt
10KV 1.00MΩ~500GΩ ±5%rdg±3dgt
500GΩ~2.00TΩ ±10%rdg±3dgt
2.00TΩ~5.00TΩ ±20%rdg±3dgt
10kV绝缘电阻测试仪一般参数
功    能 绝缘电阻测试(IR);极化指数测试(PI);吸收比测试(DAR);滤波器功能(4种时间选择10S、20S、30S、40S)。电压测试(V);电流测试(nA)。
电    源 可充电锂电池5.2Ah
额定电压 250V,500V,1KV,2.5KV,5KV,10KV
输出电压精度 (5%~10%)±10V
绝缘电阻 测试范围 UMG-3128A:0.50MΩ~5.00TΩ
UMG-3128B:0.50MΩ~20.00TΩ
输出短路电流 UMG-3128A:>5mA
UMG-3128B:>7mA
极化指数测试
吸收比测试
斜坡测试模式 以预设电压的10%为步进量测试,直至预设电压
滤波测试模式 10S、20S、30S、40S四种选择
电压测试 范围:AC/DC:0V~1000V;精度±5%rdg±3V
电流测试 范围:0.01nA~5mA;精度±5%rdg±0.5nA
电压监视器 监测被测物电压,监测测试后的放电状态,电压大于36V时禁止测试,保护仪表及操作人员
测试计时器 自动记录测试时间,计时范围:0s~9999s
存储功能 自动存储带有日期时间的测试数据,共1000组
上传功能 通过USB通讯线,把存储的测试数据上传到电脑。
电池电量显示 有电池电量显示,电池电压低时提醒及时充电
自动关机功能 开机15分钟后自动关机
仪表尺寸 280mm×260mm×160mm
仪表质量 4400g (含电池)
测试线 红色高压测试线1个(配鳄鱼夹1个、挂钩1个), 绿色测试线1个, 黑色测试线1个
保护等级 合上盖子IP65, 打开盖子IP40
工作环境 -20℃~50℃;80%rh
存储环境 -25℃~65℃;80%rh
绝缘电阻 50MΩ(1000v)(测试线路与外壳间)
耐 压 AC 3Kv 50Hz 1min(测试线路与外壳间)
适合安规 IEC61010-1,IEC61326-1

绝缘电阻测试仪图片   ----Picture display

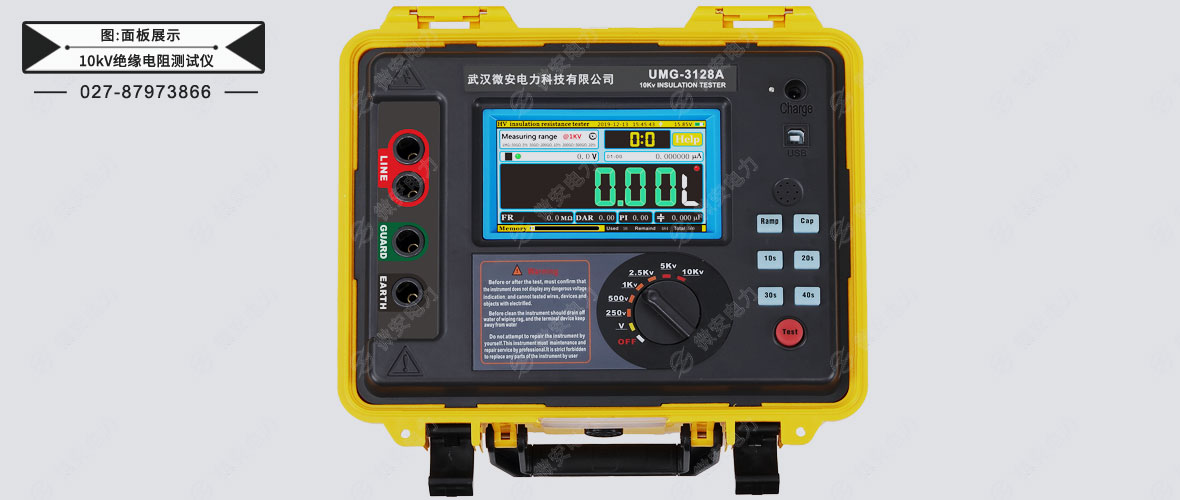

10kV绝缘电阻测试仪面板

10kV绝缘电阻测试仪-面板按键

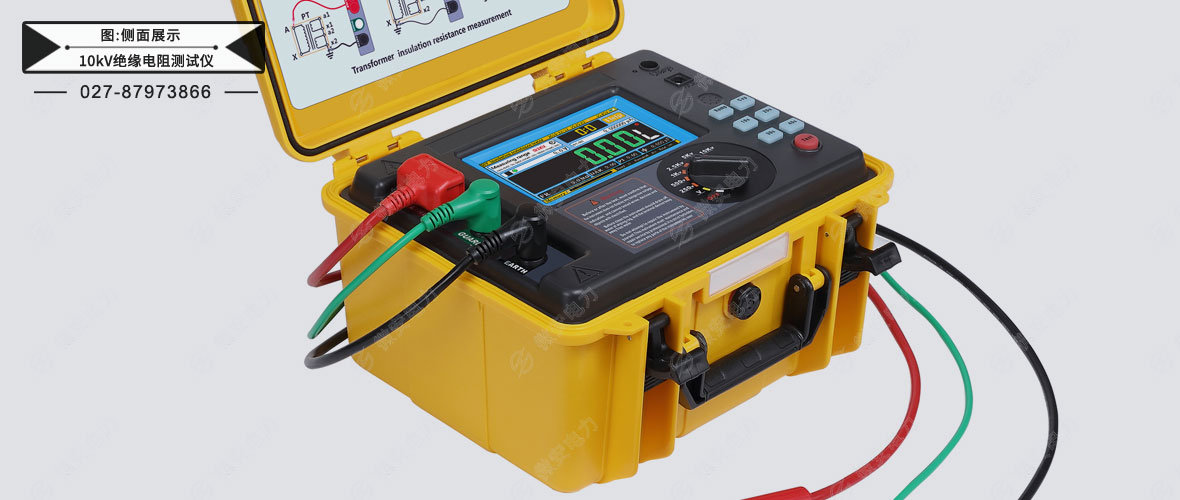

10kV绝缘电阻测试仪侧面

10kV绝缘电阻测试仪-侧面展示

10kV绝缘电阻测试仪收纳包

10kV绝缘电阻测试仪-收纳展示

绝缘电阻测试仪附件配件   --------Accessories

名称 数量 仪表 1台
高压棒 1支红色 鳄鱼夹测试线 2条(黑色、绿色各1条)
鳄鱼夹 1个 挂钩 1个
USB通讯线 1条 充电器 1个
仪表包 1个 说明书、保修证、合格证 1套

绝缘电阻测试仪技术应用   --------Technology application

10kV电缆绝缘电阻测试接线

高压电缆绝缘电阻测试接线

• 红色高压测试线,一头插至仪器的Line端子,另外一头接高压电缆线芯

• 黑色测试线,一头接仪器的Earth,另外一头接高压电缆外皮或大地

• 使用金属裸线缠绕电缆铜屏蔽,接至仪器的G端(绿色端子)

• G端子的接入是为了消除测量路径上的表面漏电流

• 这样测量的绝缘电阻是线芯与外层绝缘体之间的绝缘电阻

变压器和电压互感器(PT)绝缘电阻测试接线

• 变压器或者PT的一次侧使用裸铜线短接

• 绝缘电阻测试仪的的Line端接至一次侧

• 变压器或PT二次侧可全部短接一起接地

• 绝缘电阻测试仪的Earth的端接二次侧

• 此为一次绕组对二次绕组及地的绝缘电阻测试

10kV变压器绝缘电阻测试接线
