智能高压绝缘电阻测试仪

UMG-10KV智能高压绝缘电阻测试仪

UMG-10KV智能高压绝缘电阻测试仪又名10kV数字绝缘电阻测试仪、10KV兆欧表等,是厂家微安电力生产的一款10kV智能绝缘电阻测试仪,整机输出电压10kV,短路电流5mA,量程可达2000Ω........
说明书 打印产品 产品ID: 152
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「智能高压绝缘电阻测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 智能高压绝缘电阻测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

智能高压绝缘电阻测试仪简介   ----Product introduction

UMG-10KV智能高压绝缘电阻测试仪又名10KV兆欧表、10kV数字绝缘电阻测试仪、10kV智能绝缘电阻测试仪等,输出电压可达10kV,短路电流可达5mA,主要用于对高压电气设备的绝缘电阻值以及吸收比,极化指数的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观高档,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

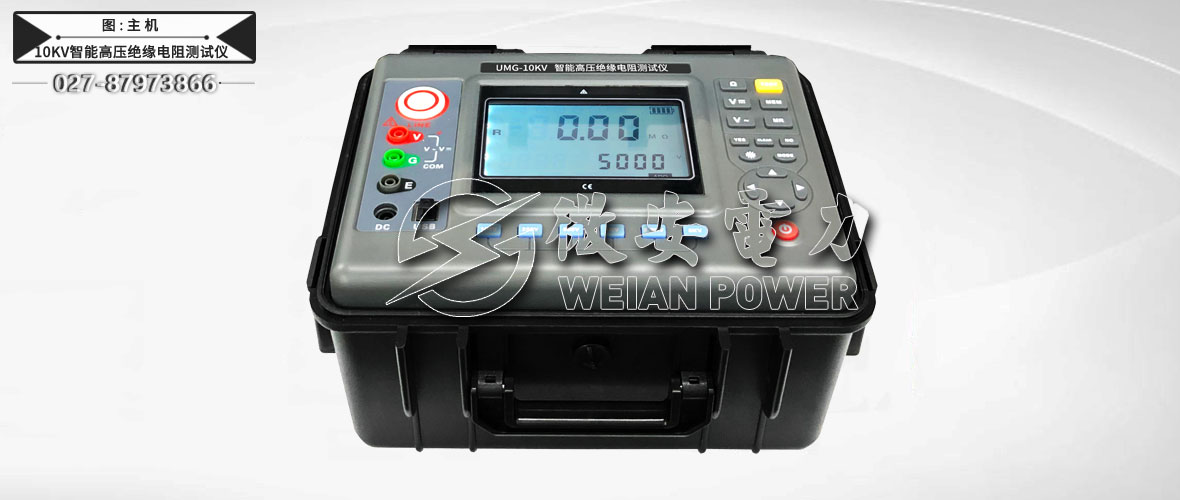

10kV智能高压绝缘电阻测试仪主机

主要特点

1、输出功率大,输出电压等级多(有6个电压等级)。
2、额定绝缘测试电压范围250V~10kV,绝缘电阻测量范围0.01MΩ~2000GΩ。
3、直流电压测量范围0~1000V,交流电压测量范围0~750V。
4、极化指数(PI)和吸收比(DAR)测试
5、极化指数(PI)和吸收比(DAR)应用
6、数据锁定/存储 数据查阅/删除

智能高压绝缘电阻测试仪参数   ----Technical parameter

功能 绝缘电阻测试,电压测试
基准条件 23℃±5℃,75%rh以下
额定电压(V) 250;500;1000;2500;5000V;10KV
测量电压(V) 额定电压×(1±10%)
绝缘电阻量程(GΩ) 0.01MΩ~2000GΩ
绝缘电阻分辨率 0.01MΩ
直流电压量程 0~1000V
直流电压分辨率 0.1V
交流电压量程 0~750V
交流电压分辨率 0.1V
输出短路电流 ≥5mA(10KV)
吸收比和极化指数测量
电源 12V充电电池
背光 可控灰白屏背光,适合昏暗场所使用
显示模式 4位超大LCD显示,灰白屏背光
LCD显示尺寸 108mm×65mm
仪表尺寸 240mm (长)×188mm (宽)×85mm (高)
USB接口 具有USB接口,软件监控,存储数据可以上传电脑,保存打印
通讯线 USB通讯线1条
测试线 高压棒红色3米,高压测试线黑色1.5米,绿线1.5米
数据存储 500组,闪烁显示“FULL”符号表示存储已满
数据查阅 数据查阅功能:“READ”符号显示
溢出显示 超量程溢出功能:“OL”符号显示
报警功能 测量值超过报警设定值时发出报警提示
功耗 待机: 30mA Max(背光关闭)
开机开背光: 42mA Max
测量:300mA Max(背光关闭)
重量 2720g(含电池)
电池电压 电池电压不足,显示低电符号
自动关机 仪表无操作15分钟关机
绝缘电阻 ≥50MΩ(测量线路与外壳间)
耐压 AC3kV/50Hz 1min
工作温度和湿度 -10℃~+50℃<85%RH
贮存温度和湿度 -15℃~+55℃<90%RH
适合安规 IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V


智能高压绝缘电阻测试仪图片   ----Picture display

10kV智能高压绝缘电阻测试仪正面实拍

10kV智能高压绝缘电阻测试仪面板实拍

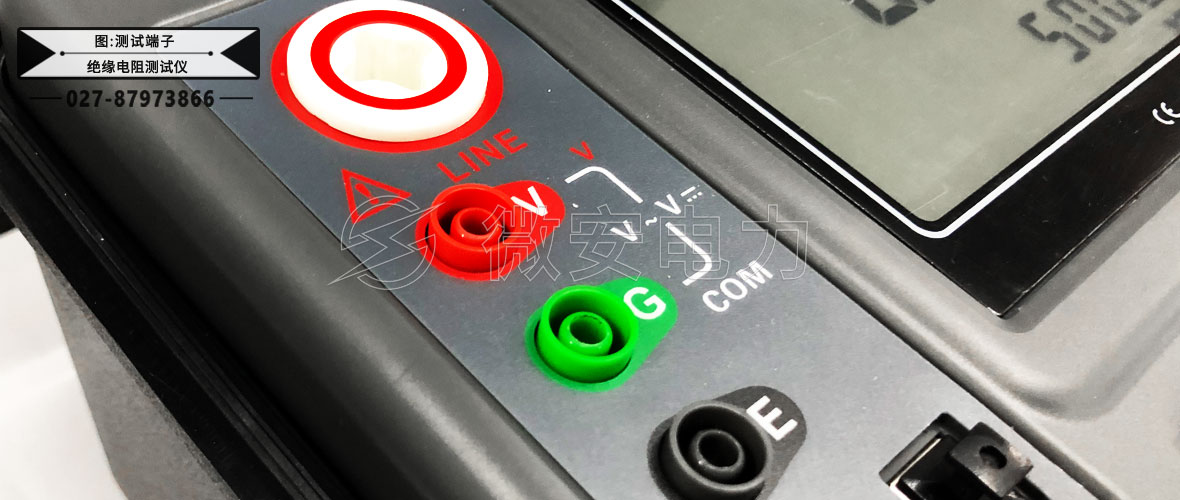

10kV智能高压绝缘电阻测试仪测试端子

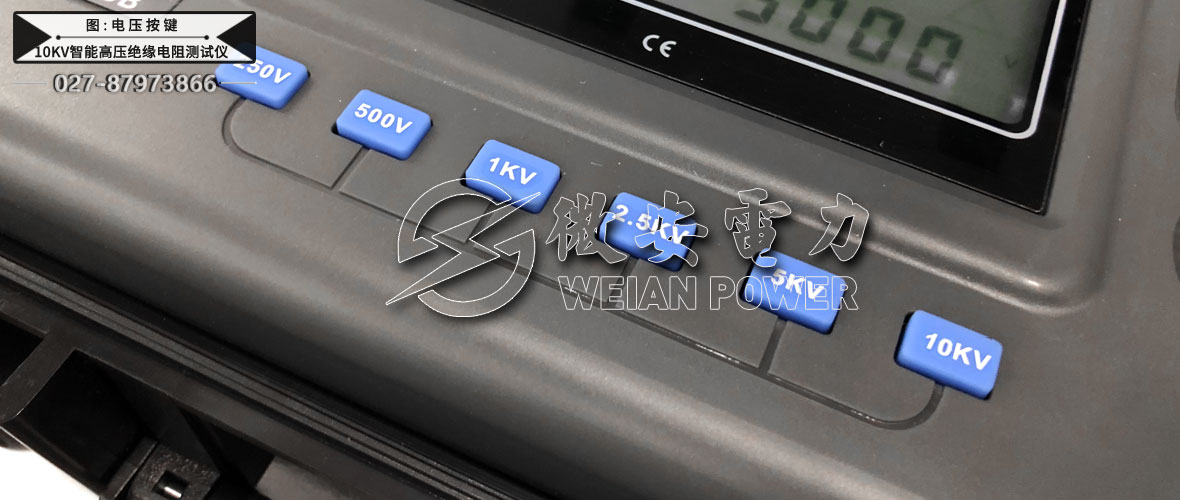

10kV智能高压绝缘电阻测试仪电压按键

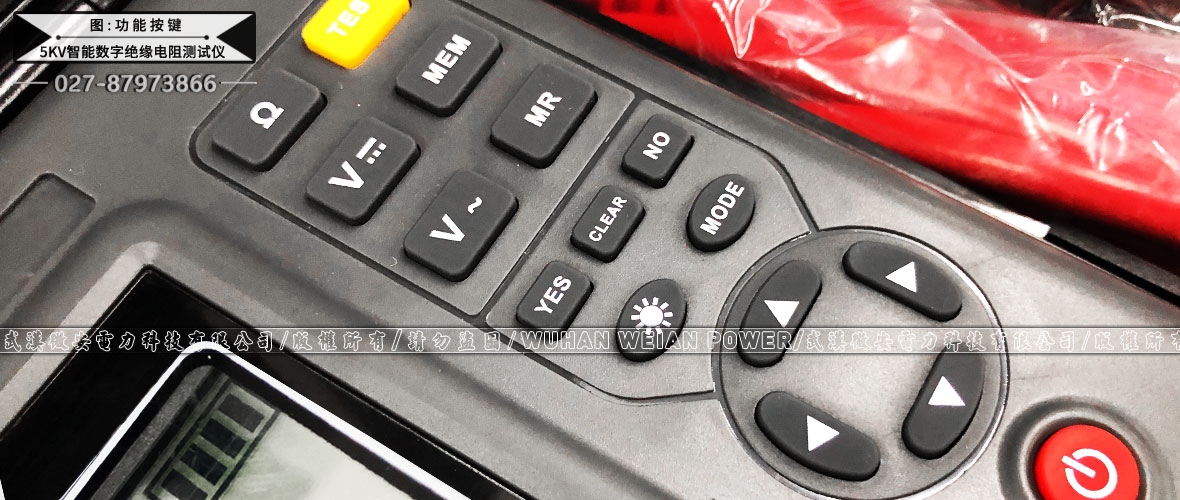

10kV智能高压绝缘电阻测试仪功能按键

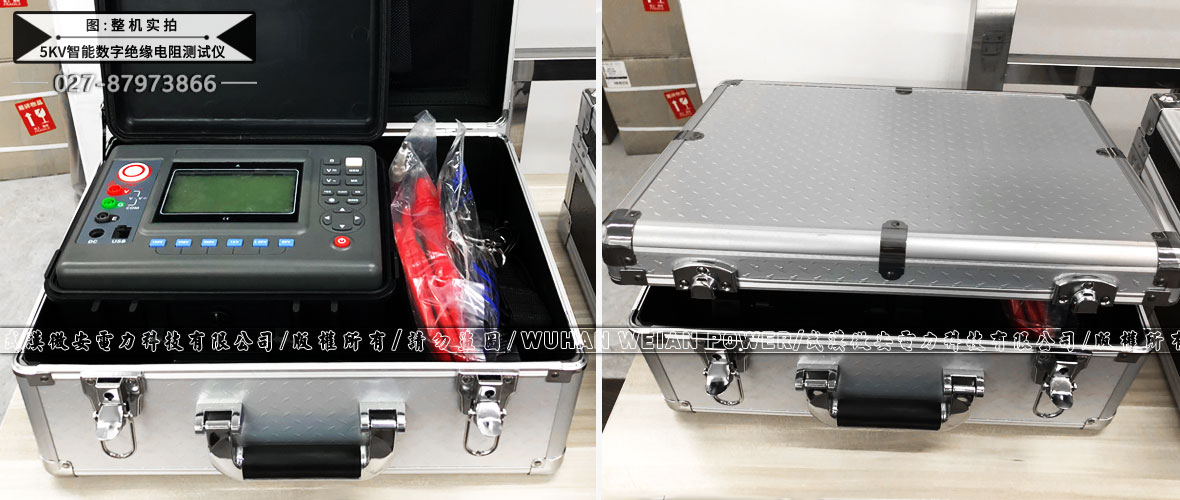

10kV智能高压绝缘电阻测试仪整机实拍

智能高压绝缘电阻测试仪附件配件   --------Accessories

本产品UMG-10KV智能高压绝缘电阻测试仪详细清单请以说明书或代销合同为准

铝合金外机箱 1个 高压测试线 1根(红色)
高压测试线 2条(黑色、绿色各一条) 软件光盘 1张
USB通讯线 1条 充电器 1个
背带 2根 说明书 1本
合格证 1张 检验报告 1张

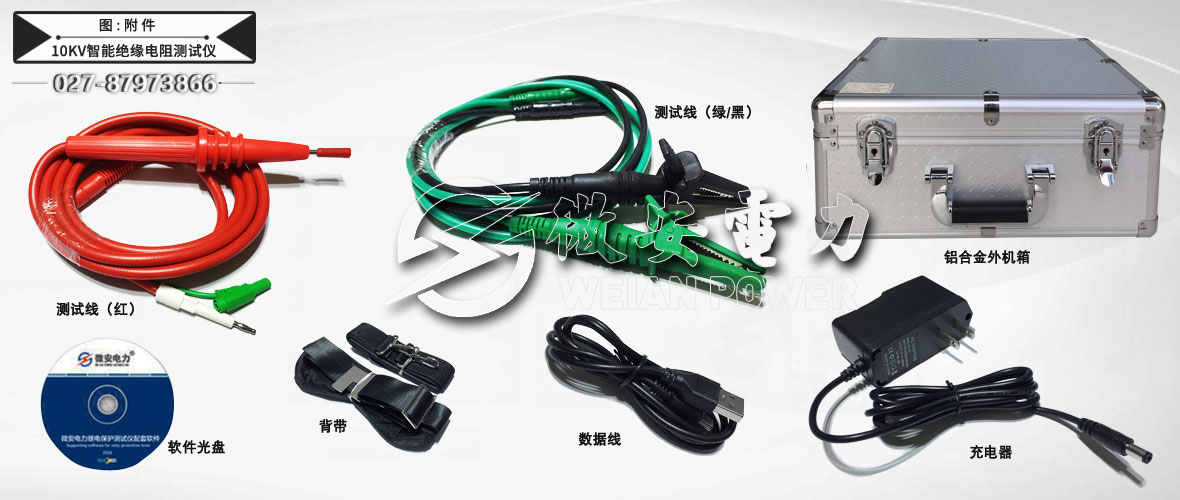

10kV智能高压绝缘电阻测试仪附件

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

智能高压绝缘电阻测试仪技术应用   --------Technology application

  • 数字高压绝缘电阻测试仪

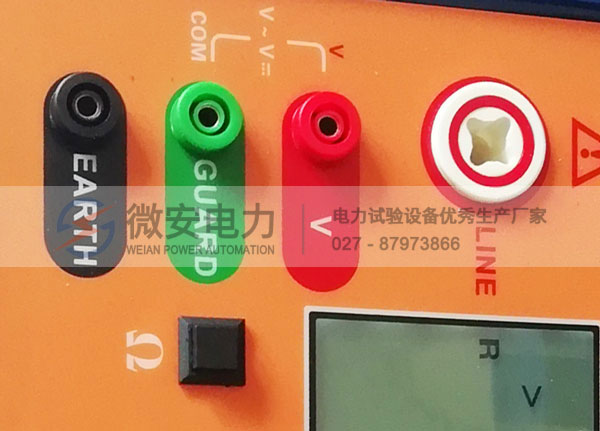

    测试接线端子
  • 数字高压绝缘电阻测试仪

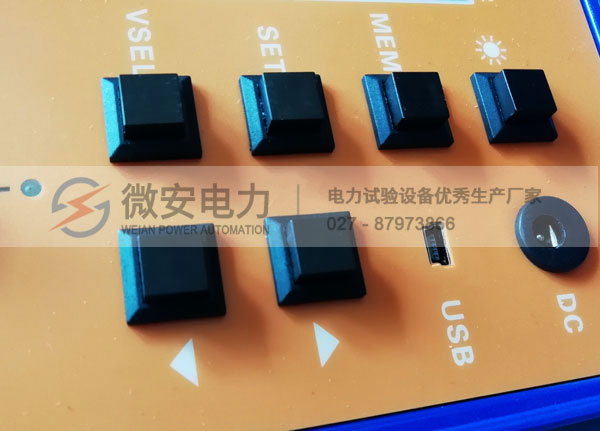

    设置及功能按键
  • 数字高压绝缘电阻测试仪

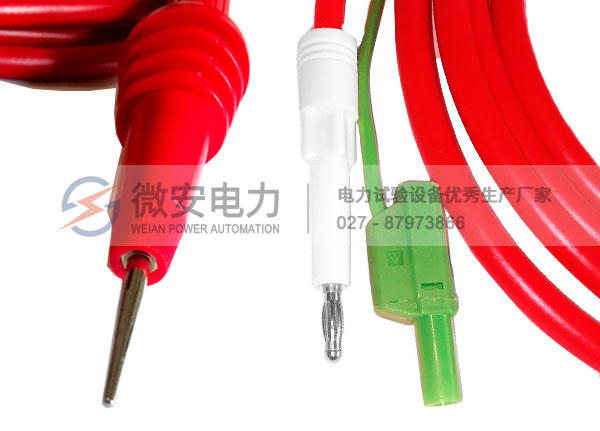

    高压棒探针
  • 数字高压绝缘电阻测试仪

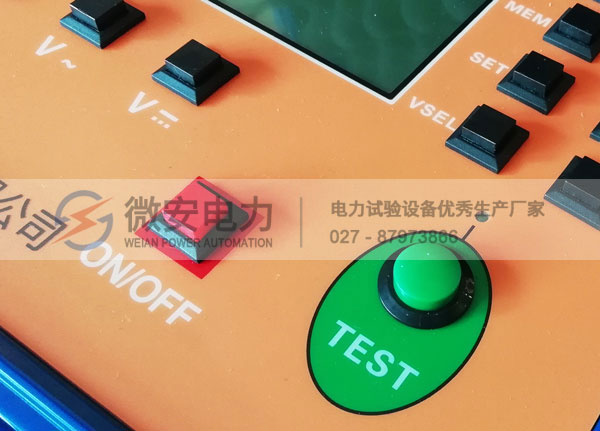

    电源及测试开关
