数字绝缘电阻测试仪

UMG-3126A数字绝缘电阻测试仪

UMG-3126A系列数字绝缘电阻测试仪额定输出测试电压范围250V~5000V,主要用于变压器,电缆,电机等电气设备的绝缘电阻的测试,一键式操作,自动计时,测试绝缘电阻,极化指数和吸收比......
说明书 打印产品 产品ID: 227
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「数字绝缘电阻测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 数字绝缘电阻测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

数字绝缘电阻测试仪简介   ----Product introduction

UMG-3126A系列数字绝缘电阻测试仪又名兆欧表、高压兆欧表、高压绝缘电阻测试仪等,专用于试验室或现场做绝缘测试。本仪表具有 LCD 大屏幕灰白背光显示、数据存储、数据查阅等功能。同时还具自动计算吸收比和极化指数,并自动储存15秒、30秒、1分钟、10分钟数据。分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

数字绝缘电阻测试仪由中大规模集成电路组成,内含高精度微电流测量系统、数字升压系统、自动放电电路。只需要用一条高压线和一条信号线连接被测物即可测量。测量自动进行,结果由大屏幕显示,并将结果进行存储。

额定输出测试电压范围250V~5000V,绝缘电阻测量范围0.01MΩ~5.00TΩ。直流电压测量范围0V~1000V DC,交流电压测量范围0V~750V AC。

5000V_数字绝缘电阻测试仪

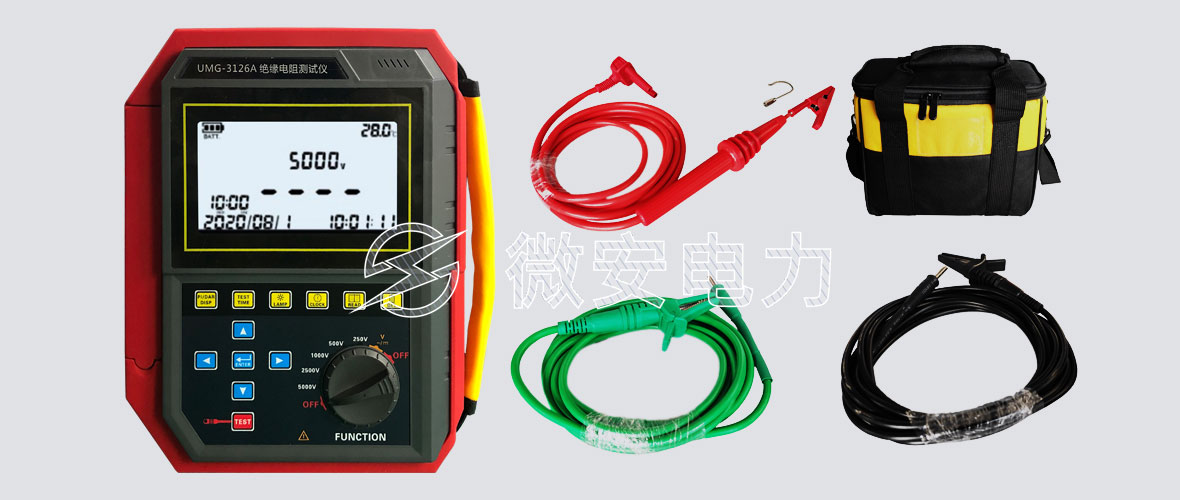

UMG-3126A系列 数字绝缘电阻测试仪主要部件

数字绝缘电阻测试仪参数   ----Technical parameter

1.数字绝缘电阻测试仪量程和精度
输出电压 测量范围 精度
250V(15%)直流 0.01MΩ~2.50GΩ ±3%rdg±5dgt
2.50GΩ~250 GΩ ±15%rdg±5dgt
500V(10%)直流 0.01MΩ~5.00GΩ ±3%rdg±5dgt
5.00GΩ~500 GΩ ±15%rdg±5dgt
1000V(10%)直流 0.01MΩ~10.00GΩ ±3%rdg±5dgt
10.00GΩ~1.00 TΩ ±15%rdg±5dgt
2500V(10%)直流 0.01MΩ~25.0GΩ ±3%rdg±5dgt
25.0GΩ~2.50 TΩ ±15%rdg±5dgt
5000V(10%)直流 0.01MΩ~50.0GΩ ±3%rdg±5dgt
50.0GΩ~5.00 TΩ ±15%rdg±5dgt
2.数字绝缘电阻测试仪交直流电压量程和精度
测量电压 测量范围 精度
交流电压 0.01V~750V ±2%rdg±3dgt
直流电压 0.01V~1000V ±2%rdg±3dgt
3.数字绝缘电阻测试仪一般技术参数
功能 绝缘电阻、极化指数、吸收比、自动放电功能
交直流电压测试;环境温度测试;时钟功能
电源 DC 14.8V 2200mAh可充锂电池,电池充满约16.8V
试验电压 设定范围:250V、500V、1000V、2500V、5000V
短路电流 ≥5mA(≥10mA、≥3.5mA、≥1.5mA选型)
接线方法 L接线端:“L"称为高压输出端,称为线路端,引至被测物的一端
G接线端:"G"称为屏蔽端,用于三电极法测量绝缘材料或电缆的绝缘电阻,它接至电极保护环端
E接线端:"E"称为地端,接至被测物的地、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层
V接线端:交直流电压测量端(交直流自动识别)
分辨率 绝缘电阻:0.01MΩ
交流电压:0.01V
直流电压:0.01V
测量时间 1分钟~30分钟(与测量方式有关,可设置)
背光 可控白屏背光,适合昏暗场所使用
换挡 全自动换档
LCD 4位LCD显示,白屏背光
LCD尺寸 128mm×75mm
LCD显示域 124mm×67mm
测量指示 测量中LED闪烁指示,进度棒图指示
充电指示 充电时充电器上的指示灯亮红色,充满后亮绿色
尺寸 仪表尺寸:长宽高258mm×215mm×83mm
标准测试线 红色高压测试棒1根,绿色、黑色测试线各1根
电池电压 实时显示电池剩余电量,低电量时请及时充电
通讯接口 具有USB接口,存储数据可以上传电脑,保存打印
通讯线 USB通讯线1条,长1.5m
工作电流 待机:25mA Max(背光关闭);背光:25mA Max(单独背光耗电);测量时:450mA Max(背光关闭)
质量 仪表:21.85kg(含电池)
总质量:3.50kg(含包装)
工 具 包 黄黑双色工具包,方便携带,视觉效果佳
工作温湿度 -10℃~40℃;80%rh以下
存放温湿度 -20℃~60℃;70%rh以下
耐压 AC 3700V/rms(外壳前后两端之间)
绝缘电阻 20MΩ以上(底盖螺钉与上盖之间500V)
电磁特性 IEC61326(EMC)

数字绝缘电阻测试仪图片   ----Picture display

5000V_数字绝缘电阻测试仪

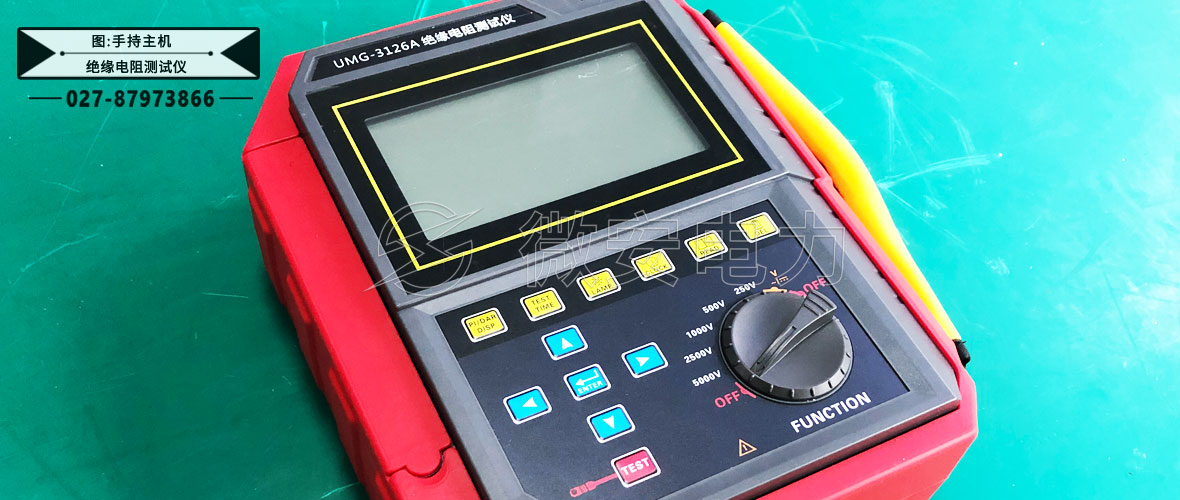

UMG-3126A 数字绝缘电阻测试仪-手持主机

5000V_数字绝缘电阻测试仪

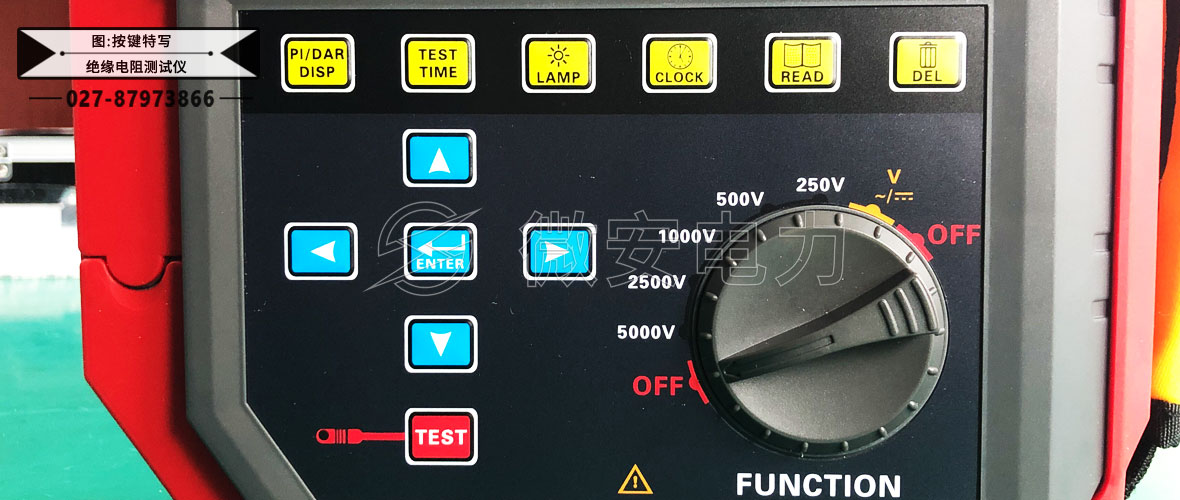

UMG-3126A 数字绝缘电阻测试仪-按键特写

5000V_数字绝缘电阻测试仪

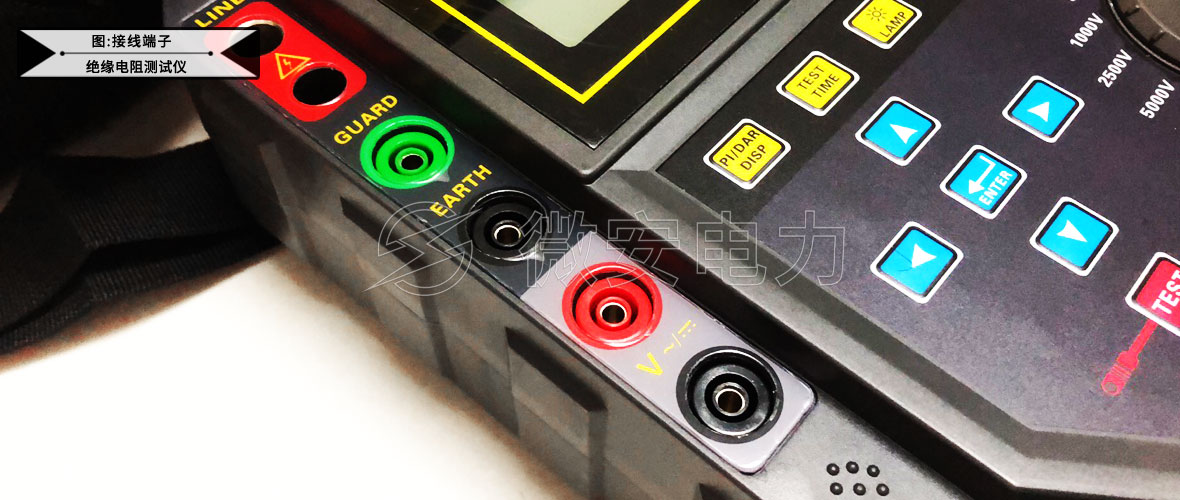

UMG-3126A 数字绝缘电阻测试仪-接线端子

5000V_数字绝缘电阻测试仪

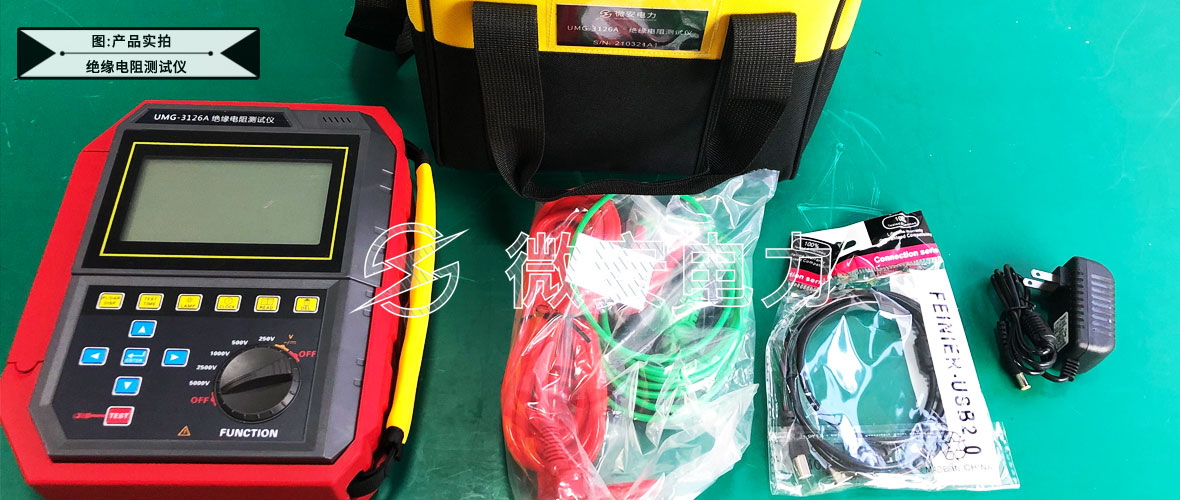

UMG-3126A 数字绝缘电阻测试仪-产品实拍

5000V_数字绝缘电阻测试仪

UMG-3126A 数字绝缘电阻测试仪-产实拍

数字绝缘电阻测试仪附件配件   --------Accessories

本产品UMG-3126A数字绝缘电阻测试仪详细清单请以说明书或代销合同为准

数字绝缘电阻测试仪 1台 工具包 1个
高压测试棒(线长:3米) 1条 高压测试棒夹子 1个
高压测试棒钩子 1个 带夹子测试线(线长:3米) 一套
16.8V充电器 1个 数据软件(电子版) 1份
USB通讯线 1条 说明书、合格证、出厂报告 1份
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

数字绝缘电阻测试仪技术应用   --------Technology application

5000V_数字绝缘电阻测试仪接线图

数字绝缘电阻测试仪的测量接线

•红色高压棒夹子(LINE)接在被测设备上

• 黑色测试线夹子(EARTH)接在被测回路接地端

• 绿色测试线夹子(GUARD)接在被测试物的屏蔽部分或者其他不参与测量的部分

• 注意:在接线时严禁将LINE与GUARD长时间短路,以免发生过载现象!

• 警告:测试过程中,严禁触模高压棒裸露部分,测试完成必须等放电完成后再拆线
