变压器铁芯多点接地原因及解决方案

电力变压器是电力系统中重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，最大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。

一、变压器铁芯多点接地原因

变压器铁心多点接地故障是比较常见的一种故障，如厂家设计制造不良，内部绝缘距离不够，油内有金属焊碴等都可能引起多点接地故障。

1、夹件槽钢套座孔开得过大或者套座不合格，组装套座后歪斜，进入夹件槽钢孔内，与铁心凸起的边片相接，引起铁心多点接地。

2、穿心螺栓的螺孔如开得不正，穿螺栓时铁心硅钢片受外力作用，靠外边的硅钢片会向外膨胀，并进入套座内与套管相接，造成铁心多点接地。

　3、下轭铁的夹件托板如与铁心相碰也可能造成铁心多点接地。

　4、上夹件槽钢与变压器油箱顶盖加强铁相碰，也会引起铁心多点接地故障。

5、变压器油箱与铁心有定位钉时，在变压器投入运行前须把上部定位钉的盖板翻过来，使定位钉与定位螺孔离开，不然变压器投运就会发生铁心多点接地。

以上几点是铁芯多点接地的原因。另外，因某些零件脱落，某些小间隙进入焊渣或小线头等，也能够造成多点接地。

二、变压器铁芯多点接地的排查

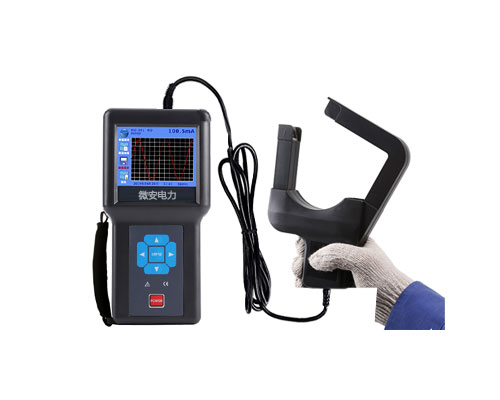

当发生铁心多点接地后，值班员应立即采集瓦斯气体以及油样进行检查。如轻瓦斯继电器连续动作，应将瓦斯气体和绝缘油样送到化验室进行色谱分析，同时测量铁芯接地电流。分析和测量并确认是否是属于铁心多点接地故障。

三、变压器铁芯多点后的解决方案

　1、如属金属杂质停留在间隙内引起，此时应减变压器负荷，或停止运行变压器。当变压器停止运行后，绝缘油还处于热状态时，突然启动强油装置，在变压器无励磁的情况下，用循环油去冲散因磁性作用而汇集在一起的导磁杂质，使之在重力作用下沉落到变压器底部。

　2、在铁心接地小套管上，串接电阻和电流表或加装电流继电器和警示装置，以限制接地电流和监视接地电流的增减趋势。1997年我局一台主变轻瓦斯连续动作，排除二次及其他因素外，测铁心接地电流为130毫安，10天后甩开电阻用1000伏兆欧表摇测绝缘较好，环流为1.2毫安。隔段时间后用2500伏兆欧表摇测电阻为2500兆欧，环流为零。分析认为是因焊渣等导磁杂质引起。如果采取上述措施后仍不见效，并且接地电流继续增大，轻瓦斯继电器频繁动作，此时应考虑停止运行，吊心进行检查。
