手持式三相电能表现场校验仪

UDNB-3S手持式三相电能表现场校验仪

UDNB-3S 手持式三相电能表现场校是专门为电力系统现场检验电网计量表计运行误差和故障检测而设计、参考标准:DL/T826-2002,DL/T448-2000
说明书 打印产品 产品ID: 112
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「手持式三相电能表现场校验仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 手持式三相电能表现场校验仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

手持式三相电能表现场校验仪简介   ----Product introduction

UDNB-3S三相电能表现场校验仪又称三相电能表校验仪、三相电度表校验仪及三相电表校验仪,三相电能表校验仪及电能表校验仪用于校验三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。三相电能表校验仪标准支持 DL/T826-2002,DL/T448-2000。

UDNB-3S手持式三相电能表现场校验仪是微安电力研发中心参考DL/T826-2002, DL/T448-2002电力行业标准开发、研制的集成电能表校验、接线判断为一体的高精度电力测试仪,手持式三相电能表现场校验仪主要用于测量电流、电压、相位、有功功率、无功功率等电量测试,配有高精度、高线性度的电压互感器和电流互感器以及光电、手动、脉冲信号,确保测试仪对各种参量的精度要求,手持式三相电能表现场测试仪同时配有钳形电流互感器,使得现场接线简便,无需断开电流回路即可直接接入,手持式三相电能表现场校验仪采用大屏彩色显示,人机交互界面以及中文提示,使用方便,操作简单。

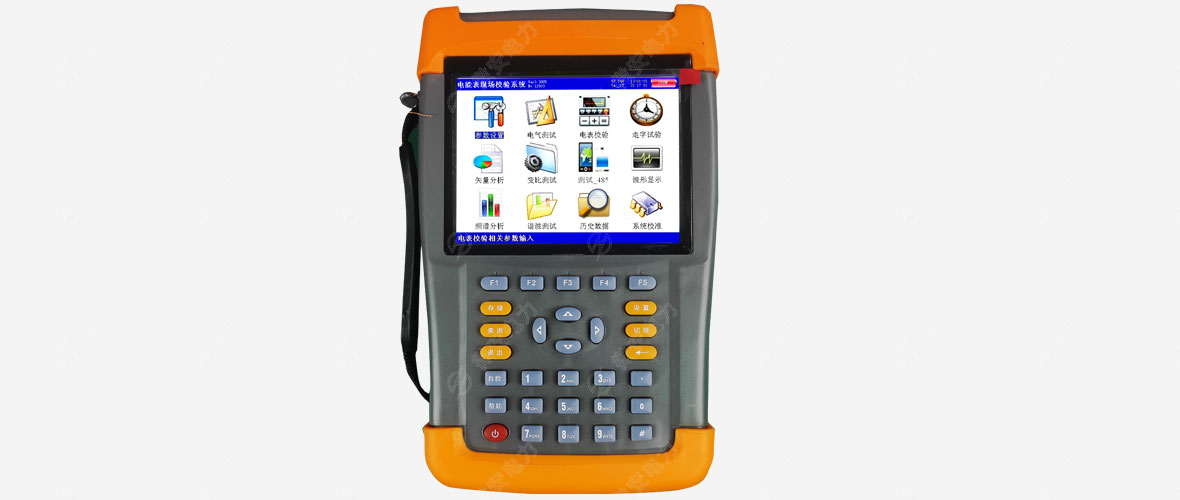

手持式三相电能表现场校验仪

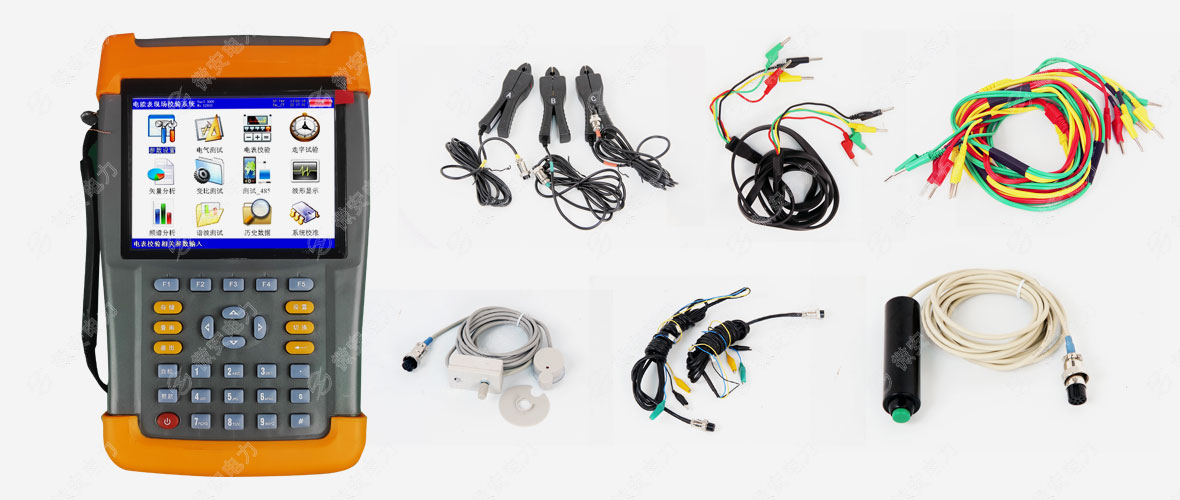

手持式三相电能表现场校验仪--标准配置

主要特点    ----Main features

1、该三相电能表现场校验仪是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度电力测试仪
2、不停电、不改变计量回路、不打开计量设备情况下,在线实负荷检测计量设备的综合误差
3、精确测量电压,电流,有功功率,无功功率,相角,功率因数,频率等多种电参量,从而计算出测试设备回路的测量误差
4、可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。同时,在三相三线接线方式时,可自动判断48种接线方式;追补电量自动计算功能,方便使用人员对接线有问题的用户计算追补电量
5、电流回路可使用钳形互感器进行测量,操作人员无须断开电流回路,就可以方便、安全的进行测量
6、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表
7、该三相电能表现场校验仪可采用光电、手动、脉冲等方式进行电能表校验
8、测量分析公用电网供到用户端的交流电能质量,其测量分析:频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波
9、可显示单相电压、电流波形并可同时显示三相电压、电流波形
10、负荷波动监视:测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数
11、 电力设备调整及运行过程动态监视,帮助用户解决电力设备调整及投运过程中出现的问题
12、 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价
13、具备万年历、时钟功能,实时显示日期及时间。可在现场校验的同时保存测试数据和结果,并通过串口上传至计算机,通过后台管理软件(选配件)实现数据微机化管理

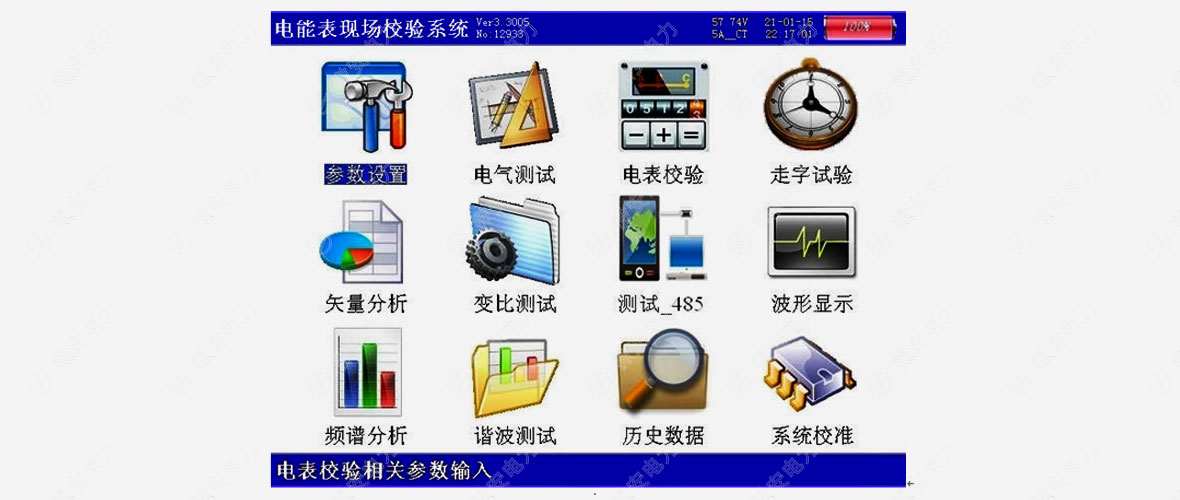

14、采用大屏幕进口彩色液晶作为显示器,中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好
15、该三相电能表现场校验仪体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备

手持式三相电能表现场校验仪参数   ----Technical parameter

型号 UDNB-3S
名称 三相电能表现场校验仪
1. 电压测量范围 0~400V,57.7V、100V、220V、400V四档自动切换量程。
2. 电流测量范围 0~5A
3. 相角测量范围 0~359.999°
4. 频率测量范围 45~55Hz
准确度 电压:±0.05%(±0.1%)
电流:±0.05%(±0.1%)(钳形互感器±0.5%)
有功功率:±0.05%(±0.1%)(钳形互感器±0.5%)
无功功率:±0.3%(±0.5%)(钳形互感器±1.0%)
有功电能:±0.05%(±0.1%)(钳形互感器±0.5%)
无功电能:±0.3%(±0.5%)(钳形互感器±1.0%)
频率:±0.05%(±0.1%)
相位:±0.2°
* 电能质量精度详见说明书。
工作温度 -10℃~ +40℃

手持式三相电能表现场校验仪图片   ----Picture display

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪

手持式三相电能表现场校验仪--标准配置

手持式三相电能表现场校验仪附件配件   --------Accessories

本产品UDNB-3S手持式三相电能表现场校验仪详细清单请以说明书或代销合同为准

手持式主机 1台 附件箱 1个
光电采样器 1个 手动开关 1个
电流钳(小) 3把 电压、电流测试线 2条
脉冲表测试线 1条 脉冲信号输入线 1套
10mm鱼夹 8只 4mm插片 6只
电源线 1条 RS232通讯线 1条
光盘 1张 检验报告 1本
说明书 1本 合格证 1张

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
