手持式三相谐波测试仪

UAXB-S手持式三相谐波测试仪

UAXB-S 手持式三相谐波测试仪又称便携式三相谐波分析仪,是厂家微安电力生产的用于电力行业测量三相电压、三相电流1~63次谐波,并以列表或频谱图显示谐波分量的专用测试仪......
说明书 打印产品 产品ID: 20
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「手持式三相谐波测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 手持式三相谐波测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

手持式三相谐波测试仪简介   ----Product introduction

UAXB-S三相谐波分析仪是集多功能测量于一体的电力测量仪表、能测量三相电压、三相电流1~63次谐波,并以列表或频谱图单独显示奇次谐波或偶次谐波。YXB-S三相谐波分析仪采用按键式操作、能自动切换量程、实测数据保持、测量数据存储、实现大容量存储、且可输出向量图,非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校作为接线判别培训工具及教学仪器使用。同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。

手持式三相谐波测试仪标准配置

主要特点

1、同时测量1至3路交流电压;
2、同时测量1至3路交流电流;
3、测量电压间、电流间、电压与电流间的相位;
4、测量三相电压,三相电流1—63次谐波;
5、可以列表或频谱图单独显示奇次谐波,偶次谐波;
6、测量频率;
7、测量功率;
8、显示六角图向量;
9、三相不平衡度测量;
10、电流幅值相位测量最小可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量;
11、自动切换量程;
12、电压,电流采样全隔离;
13、可通过SD卡升级应用程序;
14、采用3.5寸彩色液晶显示屏;
15、内置大容量锂电池,一次充电后,不关屏幕背光时,可以连续工作10小时(开启背光关闭功能,待机时间更长)。

手持式三相谐波测试仪参数   ----Technical parameter

型号 UAXB-S
测试用途 三相电压/电流谐波分析
工作电源 输入电压 185Vac~250Vac
频率 50/60Hz
输入功率 40VA
接头 标准DC插头
电压 测量范围 5~600V
测量误差 0.5%×读数±5个字
分辨率 0.1V
电流 测量范围 0.001~6A(可扩展)
测量误差 0.5%×读数±5个字
分辨率 0.0001A
有功功率 测量范围 0.005~3600W
测量误差 0.5%×读数(PF=1)
分辨率 0.1W
无功功率 测量范围 0.005~3600Var
测量误差 0.5%×读数(PF=0)
分辨率 0.1Var
频率 测量范围 45~65Hz
测量误差 ±0.02Hz
分辨率 0.01Hz
相位 测量范围 0~360°
测量误差 ±1°
分辨率 0.1°
环境条件 运行温度 -20℃~+50℃
存储温度 -20℃~+50℃
湿度 相对湿度:5%~95%,不结露
物理特性 尺寸 手持终端:135×240×55mm3
外包装箱:390×290×105mm3
重量 手持终端:1kg(不含附件)
总重量:2.5kg(含附件)

手持式三相谐波测试仪图片   ----Picture display

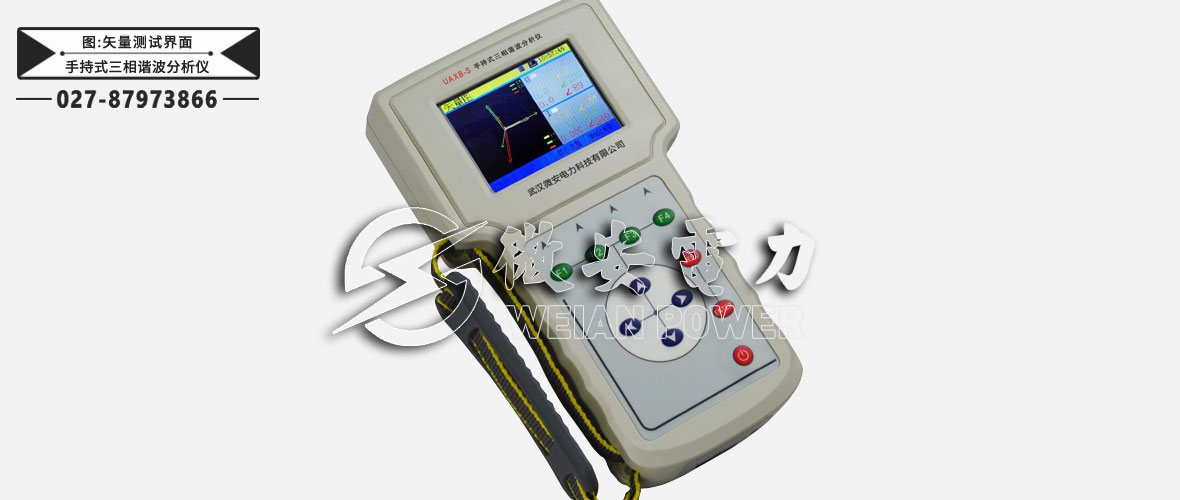

手持式三相谐波测试仪矢量测试界面

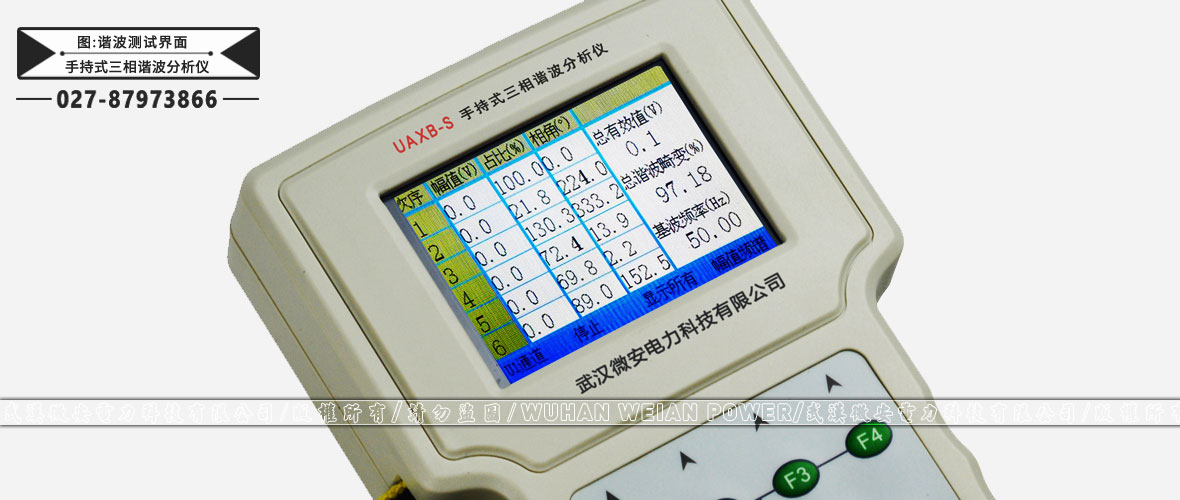

手持式三相谐波测试仪谐波测试界面

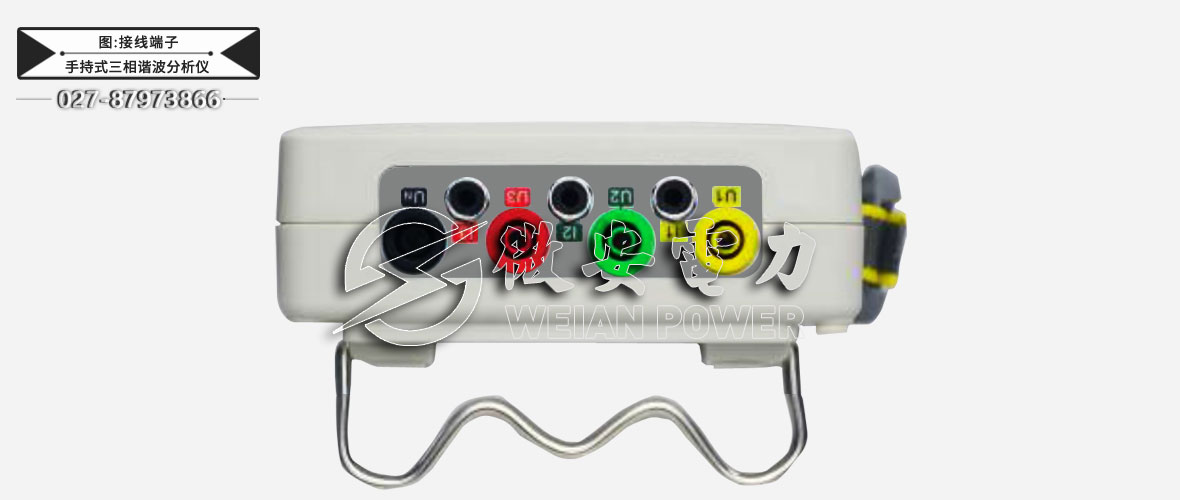

手持式三相谐波测试仪接线端子

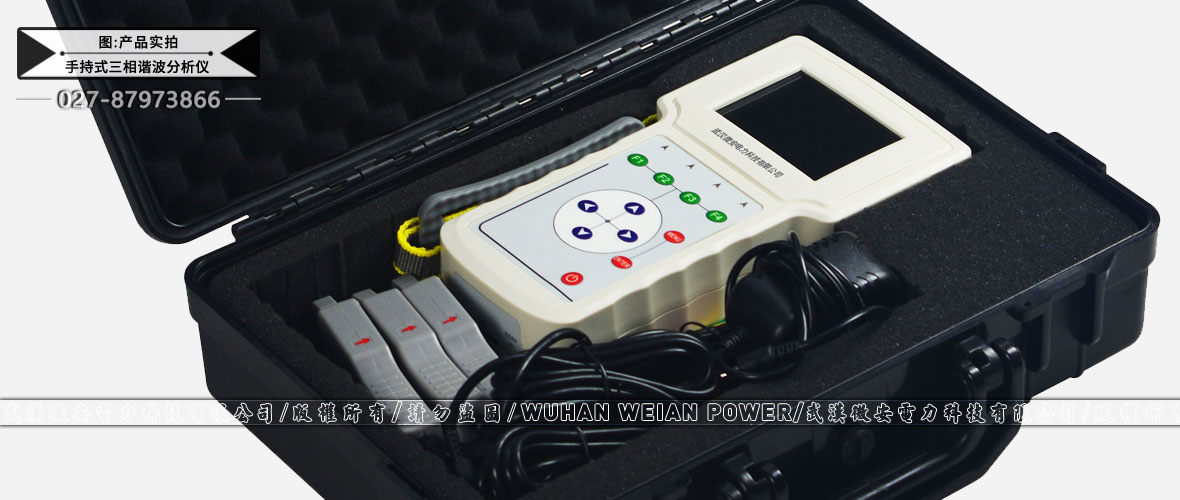

手手持式三相谐波测试仪产品实拍

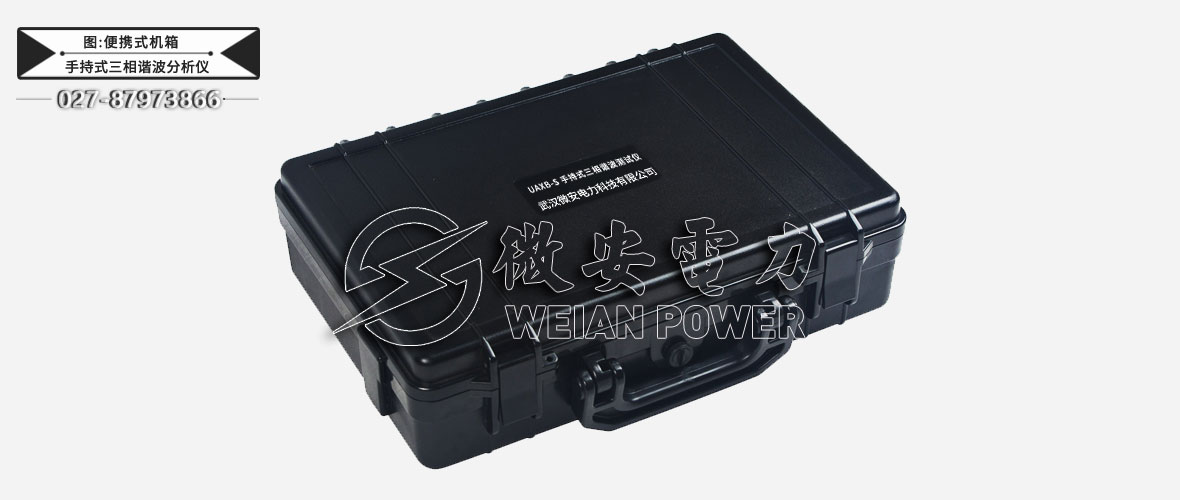

手持式三相谐波测试仪便携式机箱

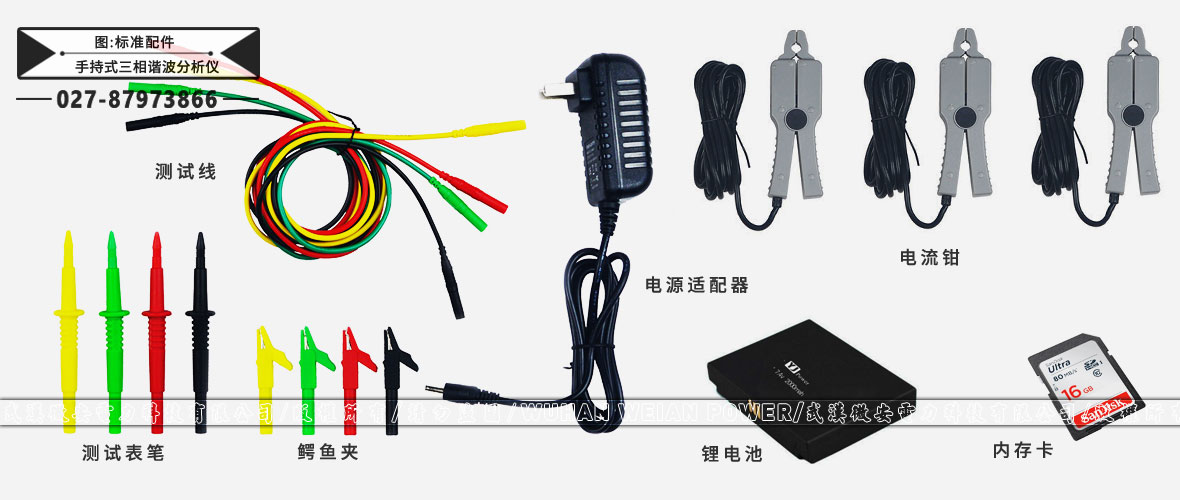

手持式三相谐波测试仪附件配件   --------Accessories

本产品UAXB-S手持式三相谐波分析仪详细清单请以说明书或代销合同为准

UAXB-S三相谐波分析仪 1台 电流钳 3把
电压测试线 4条 电压测试用鳄鱼夹 4个
5V/3A电源适配器 1个 SD卡(8G 1张
3.7V,6000mAH锂电池 1块 检验报告 1本
说明书 1本 合格证 1张

手持式三相谐波分析仪标准配件

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
