多倍频感应耐压试验装置

SFQ-H多倍频感应耐压试验装置

多倍频发生器是变压器、互感器进行感应耐压试验的专用设备,能产生1、2、3、4倍频的试验电压输出
说明书 打印产品 产品ID: 60
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「多倍频感应耐压试验装置」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 多倍频感应耐压试验装置整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

多倍频感应耐压试验装置简介   ----Product introduction

SFQ-H电子式多倍频发生器又称多倍频发生器、多倍频电压发生器及多倍频电源发生器,电子式多倍频发生器适用于变压器和互感器的感应耐压试验,电子式多倍频发生器采用电力电子技术,多倍频发生器内部核心部分使用变频调节器,SFQ电子式多倍频发生器具有参数预置、保护设置、频率选择、电压调节控制等功能,多倍频电压发生器全部采用数字控制技术。

SFQ-H电子式多倍频发生器是依照DL/T 848.4—2004标准而研发制造而成,SFQ-H电子式多倍频发生器采用电力电子技术,内部核心部分使用变频调节器,具有参数预置、保护设置、频率选择、电压调节控制等功能,电子式多倍频发生器全部采用数字控制技术,内置计算机,8寸彩色液晶显示,输出频率最大到200Hz,专门针对互感器的感应耐压试验以及变压器绕组的匝间,层间,段间及相间的纵绝缘感应耐压试验,倍频耐压是变压器绝缘试验中的重要项目,纵绝缘试验需要通过倍频电源装置,施加试验倍频电压,进行耐压试验。

SFQ-H电子式多倍频发生器是为满足上述要求而设计制造,经过大量用户使用证明,其操作简单,性能可靠,能较好地满足变压器,互感器感应耐压试验的需要

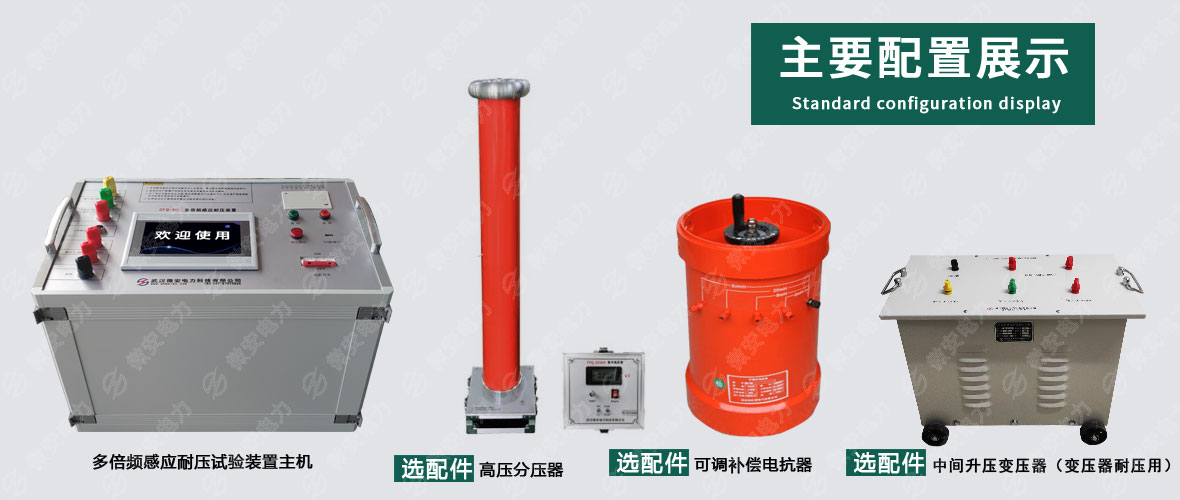

多倍频感应耐压试验装置正面

主要特点

1、该SFQ-H电子式多倍频发生器装置采用电力电子技术,内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等,全部采用数字控制技术。内置计算机,8寸彩色液晶显示,数据存储可达到3200组
2、电子式多倍频发生器采用触摸式操作方式,配备热敏打印机进行汉字打印
3、预置50Hz、100Hz、150Hz、200Hz的试验频率(可选),触摸方式调节电压(步长可以实时调节,选择1V、2V、5V、10V),可实现本装置的多倍频试验电压输出
4、外置LC滤波回路,保证波形畸变率在指标范围内。外置带抽头的补偿电感,以补偿被试设备的电容电流,提高装置的带负载能力
5、SFQ-H电子式多倍频发生器体积小、重量轻,便于携带,便于大功率化
6、不只是产生三倍频,还能产生1、2、3、4倍频的试验电压输出
7、操作、接线简单,对现场试验电源容量的要求,有很大程度的降低

多倍频感应耐压试验装置参数   ----Technical parameter

容量 3-100kVA
输入电压 交流三相,380V±10%。(注:也可以接入单相 220V 于电源输入的 A、C 端;此时的容量减半)
电源频率 50Hz
输出电压 0~400V (加升压变压器后电压可变高,另配)
输出频率 50Hz,100Hz,150Hz,200Hz、自定义
波形畸变率 <3%

多倍频感应耐压试验装置图片   ----Picture display

多倍频感应耐压试验装置正面

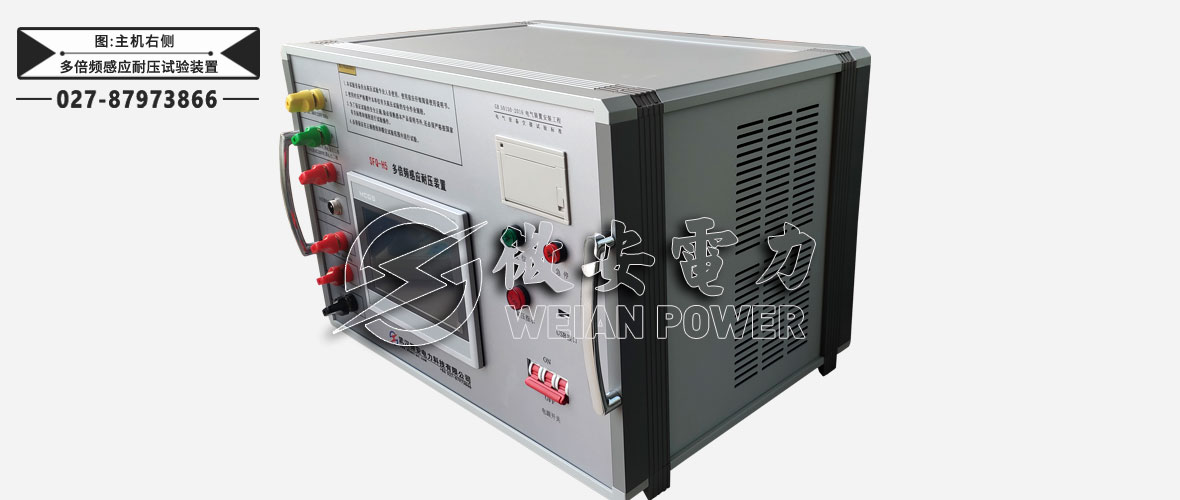

多倍频感应耐压试验装置主机右侧

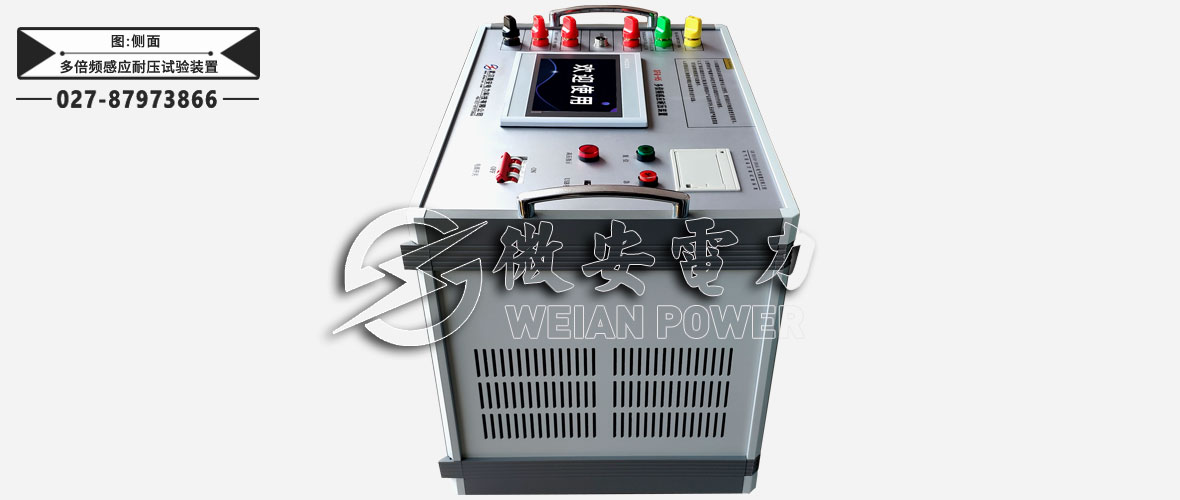

多倍频感应耐压试验装置侧面

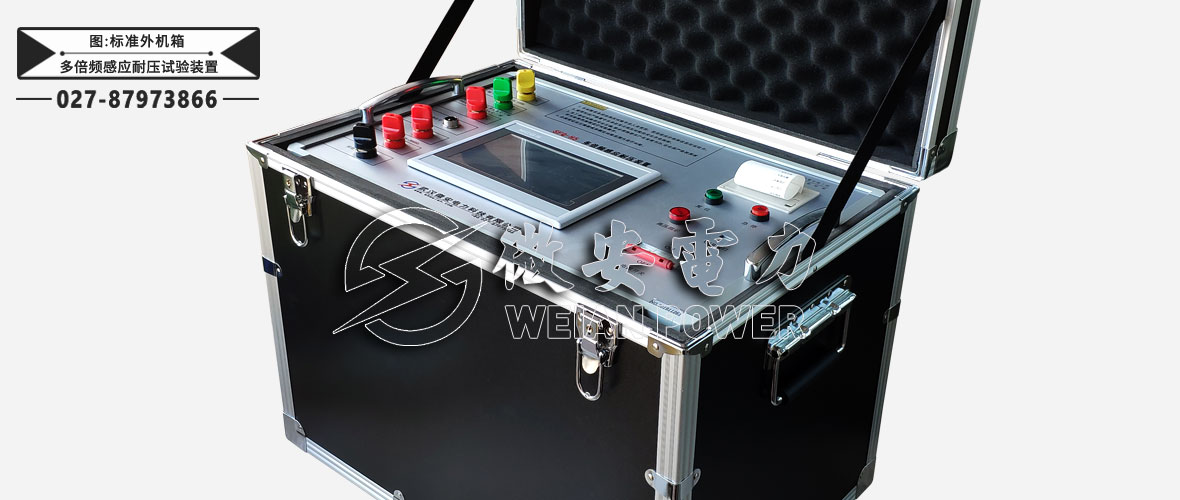

多倍频感应耐压试验装置标准外机箱

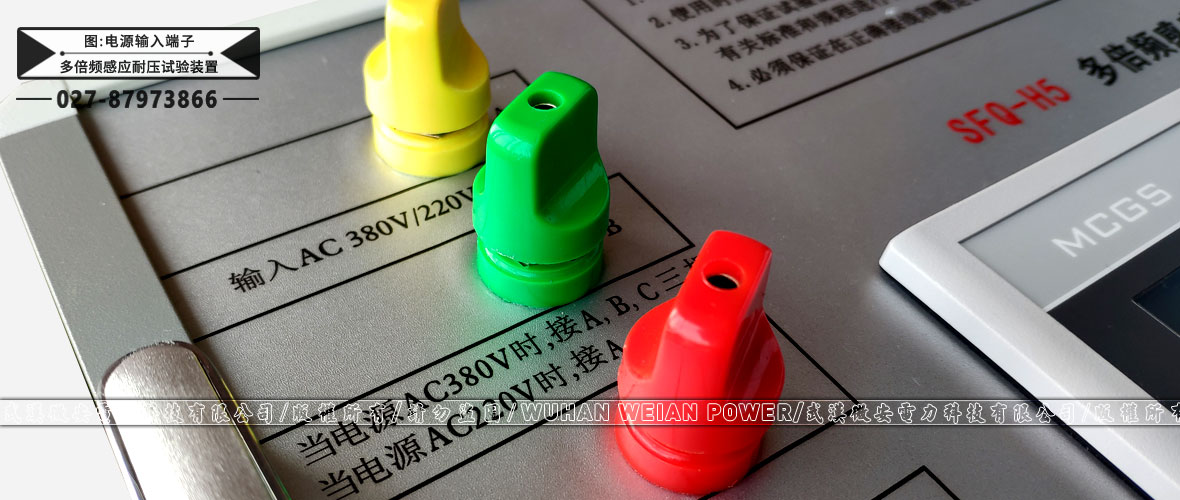

多倍频感应耐压试验装置电源输入端子

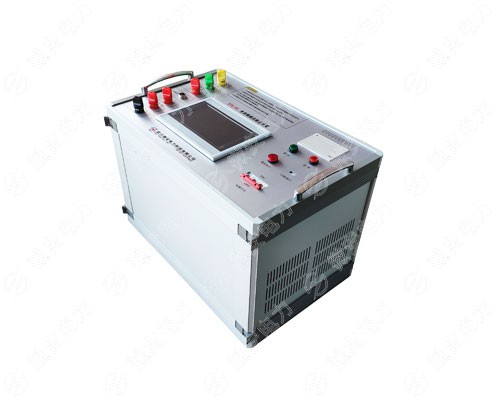

多倍频感应耐压试验装置产品实拍

多倍频感应耐压试验装置附件配件   --------Accessories

本产品SFQ-H多倍频耐压试验控制电源箱详细清单请以说明书或代销合同为准



多倍频耐压试验控制电源箱 1台
电源线 1根
接地线、试验连接线 1组
检验报告 1本
说明书 1本
合格证 1张



注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
