密度继电器测试仪简介 ----Product introduction
SF6开关是电力系统广泛使用的高压电气设备,而SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件,其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作,经过一段时期后常出现动作不灵活、触点接触不良等现象,有的还会出现密度继电器温度补偿性能变差,当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定:各SF6开关使用单位应定期对SF6气体密度继电器进行测试。从实际运行情况看,对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。
密度继电器测试仪是一种新型智能化程度极高的SF6密度继电器的校验仪器,采用了微机操作系统以及高精度压力传感器,精选测试气管等附件,能对各种规格的SF6密度继电器进行现场校验,并对任意环境温度下的SF6气体压力值进行换算的一种便携式校验仪器,为电力行业生产及检修SF6电气设备提供了极大的方便。
产品别称: 密度继电器校验仪 SF6密度继电器校验仪、 气体密度继电器校验仪、 密度继电器测试仪、 SF6密度继电器测试仪、 气体密度继电器测试仪、 SF6气体密度继电器测试仪、sf6气体密度继电器校验仪
密度继电器测试仪参数 ----Technical parameter
工作电源 | AC220V/50Hz |
功率 | 50W |
精度 | 0.2 级 |
压力校验范围及分辨力 | 0~1MPa,0.001MPa |
温度测量范围及分辨力 | -20℃~80℃,0.1℃ |
工作湿度 | £90%RH |
校验对象 | 单报警、单闭锁、单报警单闭锁、单报警双闭锁 |
SF6气体密度显示方式 | 被测环境下的压力、20℃时的等效压力 |
显示方式 | 320×240 液晶屏 |
操作方式 | 旋转鼠标(一键飞梭)输入 |
打印机型 | 高速微型打印机 |
打印方式 | 汉字报表式打印 |
存储容量 | 同时存储 150 组试验结果 |
主机尺寸及重量 | 400×320×160(mm3),6.2kg |
附件箱尺寸及重量 | 400×370×200(mm3),4.8kg |
密度继电器测试仪图片 ----Picture display

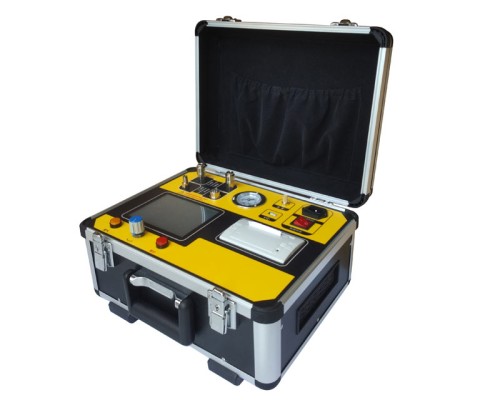

密度继电器测试仪-面板
密度继电器测试仪-左侧
密度继电器测试仪-右侧
密度继电器测试仪-软件界面
密度继电器测试仪-操作按键
密度继电器测试仪-电源及通讯接口
密度继电器测试仪-测量接口
密度继电器测试仪-压力表
密度继电器测试仪附件配件 --------Accessories
本产品UAMD-T 密度继电器测试仪详细清单请以说明书或代销合同为准
密度继电器测试仪 | 1台 | 气瓶 | 1个 |
进气管(80cm) | 1根 | 测量气管(250cm) | 1根 |
放气管(250cm) | 1根 | 过渡接头(附录二1~8) | 8个 |
充气转接头(附录二9) | 1个 | 6 芯测试线(2.5m) | 1个 |
生料带 | 2卷 | 打印纸 | 2卷 |
保险管(2A) | 2个 | 光盘 | 1张 |
U盘 | 1个 | 电源线 | 1根 |
检验报告 | 1本 | 说明书 | 1本 |
合格证 | 1张 |
密度继电器测试仪-附件箱
密度继电器测试仪-测试接头
密度继电器测试仪-进气管
密度继电器测试仪-采样线
密度继电器测试仪-测量气管
密度继电器测试仪-放气管
密度继电器测试仪-气瓶
密度继电器测试仪-通信线
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
密度继电器测试仪技术应用 --------Technology application
一、密度继电器测试仪接线图
现场校验SF6密度继电器时,请按上图接线的方式使用密度继电器测试仪配置的配件连接好气路与线路, 进气管连接仪器测量口与气瓶,放气管连接放气口(使用空气、氮气等无毒无害的压缩气体,可以不接放气管,直接将废气排放到空气中),测量气管连接仪器的测量口并通过过渡接头与待检测的SF6密度继电器连接,六芯测试线连接仪器与接线柜上相应的测试点。
一、密度继电器测试仪气瓶充气方法
1、关闭气瓶的总阀门和减压阀,然后按上图步骤一中手指所指,使用活动扳手扭开灌气口
2、将附件中的充气转接头一端与灌气口相连,令一端接气源,依次打开气瓶总阀门和气源阀门,观察气瓶上的压力表,压力值上升表示在正充气。
3、充满后,依次关闭气源阀门和气瓶总阀门,拧掉充气转接头,再将气瓶灌气口拧紧。
4、充氮气:钢瓶压力表指针为5MPa为充好。
5、充SF6气体:钢瓶压力表指针稳定、连接杆无气体流速声为充好。
