接地引下线导通测试仪

UADT-10A接地引下线导通测试仪

微安电力专业生产10A接地引下线导通测试仪,厂家实力雄厚,专业研发接地引下线导通测试仪十余年,本公司生产的接地引下线导通测试仪数据精准,测量快速,经久耐用,市场应用广泛
说明书 打印产品 产品ID: 147
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「接地引下线导通测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 接地引下线导通测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

接地引下线导通测试仪简介   ----Product introduction

UADT-10A接地引下线导通测试仪又称接地引线导通测试仪、接地导通测试仪、接地引下线导通电阻测试仪、地网接地导通测试仪及导通测试仪,主要用于电力行业对电气设备接地的完整性的校验,电气设备的接地是由两部分组成的,一部分是接地引线,一部分是埋在地下的接地体,由于接地引线好多是通过扁铁焊接的,也有穿墙不可见的,为保证接地引线与接地体是连通的,也可以称为保证接地的完整性,施工单位是必须对接地引线进行校验的。。

接地装置的电气完整性是指接地装置中应该接地各种电气设备之间,接地装置的各部分及与各设备之间的电气连接性,即直流电阻值,也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现节点锈蚀、甚至断裂等现象,导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不安全隐患,严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此,定期用接地引下线导通测试仪对接地装置进行电气完整性测试是很有必要。

电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的测试仪进行测量,该接地引下线导通测试仪分辨率为1mΩ,准确度不低于1.0级。我公司依据此标准研制的UADT-10A接地引下线导通测试仪是一种自动化程度很高的便携式测试仪,该接地引下线导通测试仪专门用于接地装置的电气完整性测试,其各项技术指标均达到或优于相关标准要求。该接地引下线导通测试仪操作简单方便、精度高、测试速度快,复测性好、读数直观,是符合规程要求的理想的专用测试仪,大大方便了试验项目的开展,提高了工作效率。

UADT-10A接地引下线导通测试仪适用于适用于电力设备接地引下线与接地网(或相邻设备)之间导通电阻值的测量,该接地引下线导通测试仪同样适用于低阻值电阻的测量。

主要特点

1、电源技术:输出10A电流,能长时间连续工作,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿触头氧化膜,得到良好的测试结果
2、抗干扰能力强:在严重干扰条件下,液晶屏最后一位数据能稳定在±1个字范围内,读数稳定,重复性好
3、使用寿命长:该接地引下线导通测试仪采用高精度电阻,有效的消除环境温度对测量结果的影响,同时军品接插件的使用增强了抗振性能
4、操作简单:只需按下测量键即可得到测量结果。测量结果采用LCD液晶背光显示,读数直观,重复性好
5、携带方便:该接地引下线导通测试仪采用便携式设计,体积小、重量轻。面板与机箱成一体结构,具有很好的抗震性

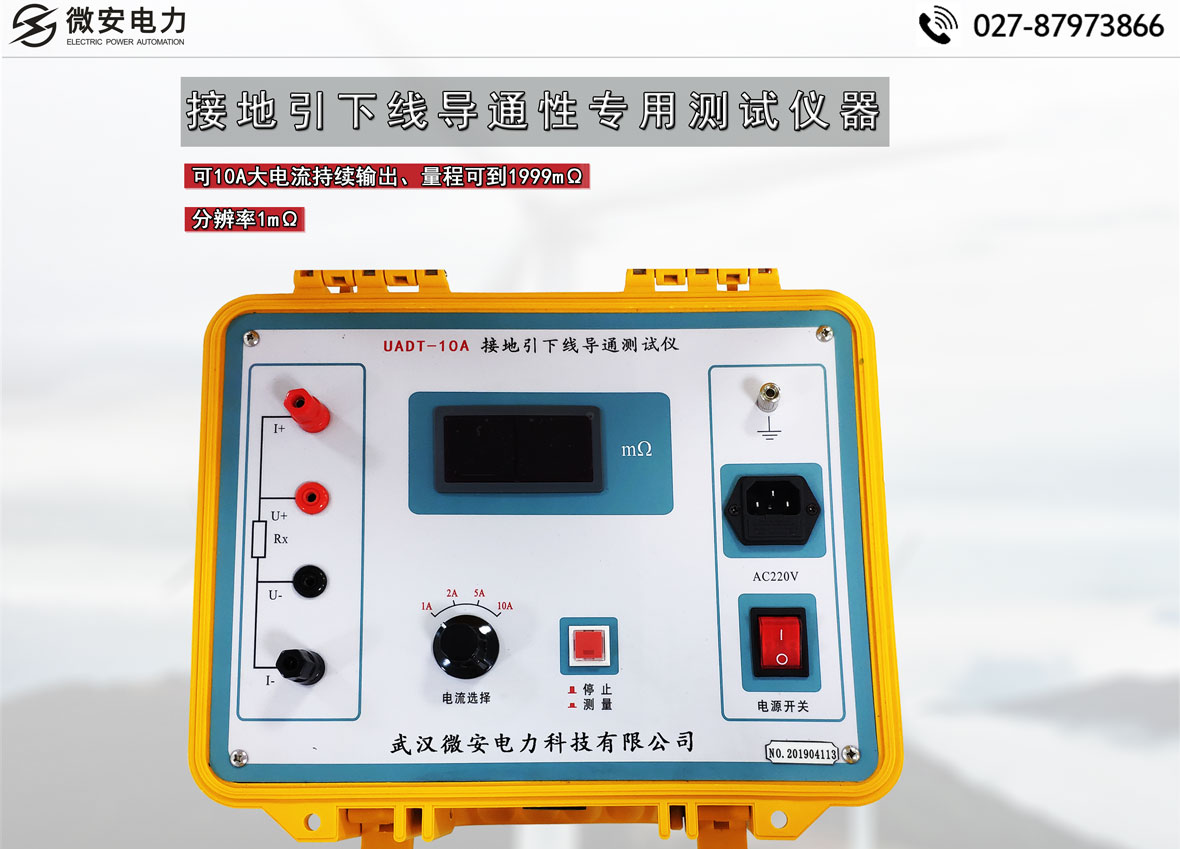

接地引下线导通测试仪

接地引下线导通测试仪参数   ----Technical parameter

型号 UADT-10A
名称 接地引下线导通测试仪、接地引下线测试仪、导通测试仪、接地导通测试仪
测量范围 1~1999mΩ
分辨率 1mΩ
测试电流 DC1A、2A、5A、10A四个固定电流档位
测量精度 ±(0.5%+2d)
测量半径 50米
显示方式 LCD背光显示
工作方式 连续
工作电源 AC220V±10%、50Hz
工作环境 温度 -10℃~40℃
湿度 ≤80%RH
尺寸 300×270×200mm3
重量 5kg(不含附件)

接地引下线导通测试仪图片   ----Picture display

图片接地引下线导通测试仪主机...
接地引下线导通测试仪

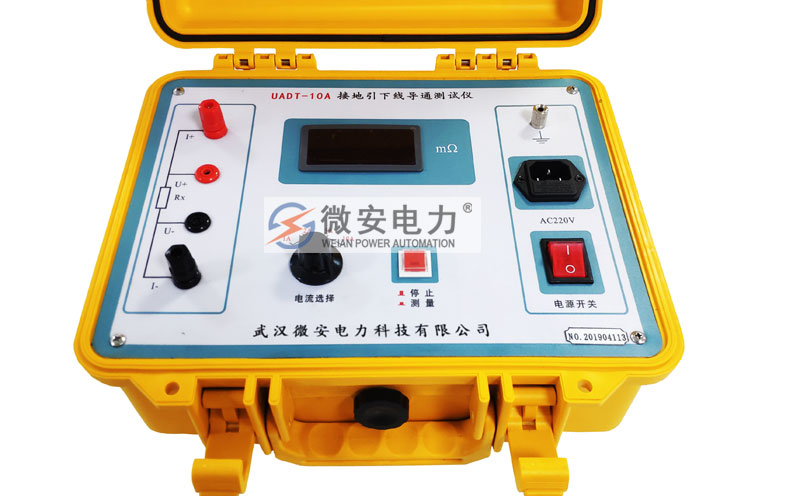

接地引下线导通测试仪-正面

接地引下线导通测试仪

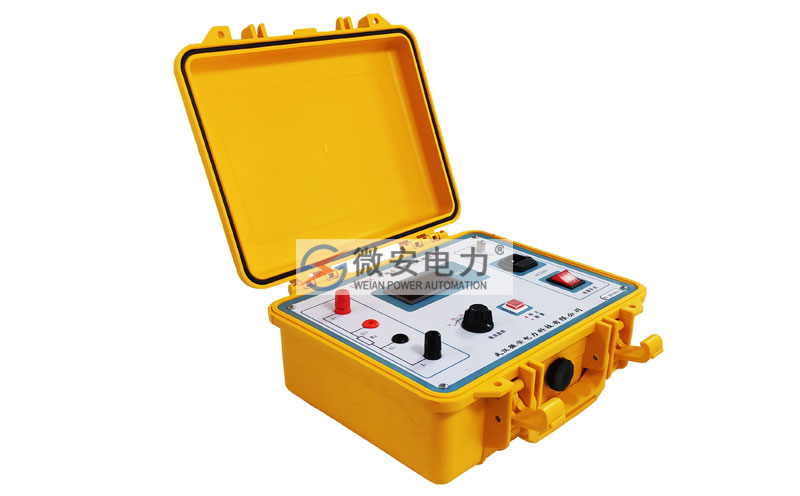

接地引下线导通测试仪-左侧

接地引下线导通测试仪

接地引下线导通测试仪-右侧

接地引下线导通测试仪

接地引下线导通测试仪-机箱

图片接地引下线导通测试仪细节...
接地引下线导通测试仪

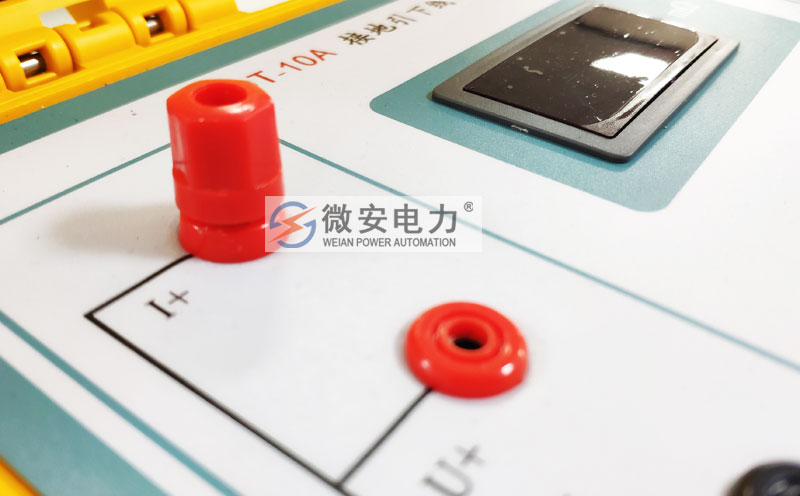

接地引下线导通测试仪-端子

接地引下线导通测试仪

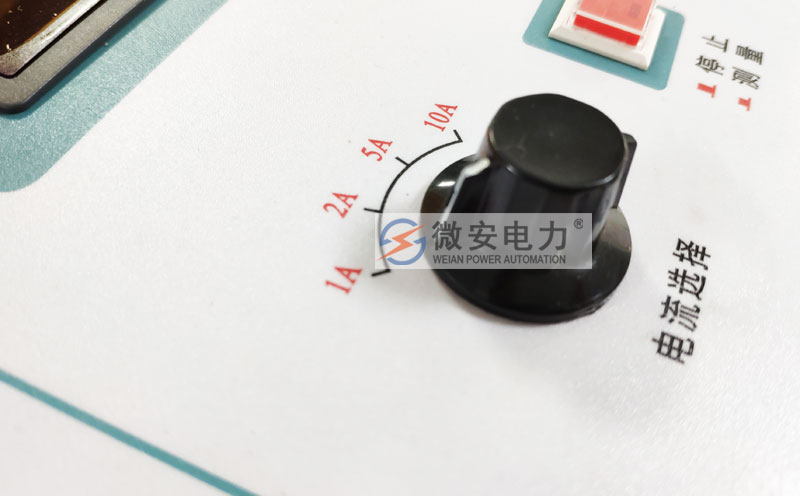

接地引下线导通测试仪-旋钮

接地引下线导通测试仪

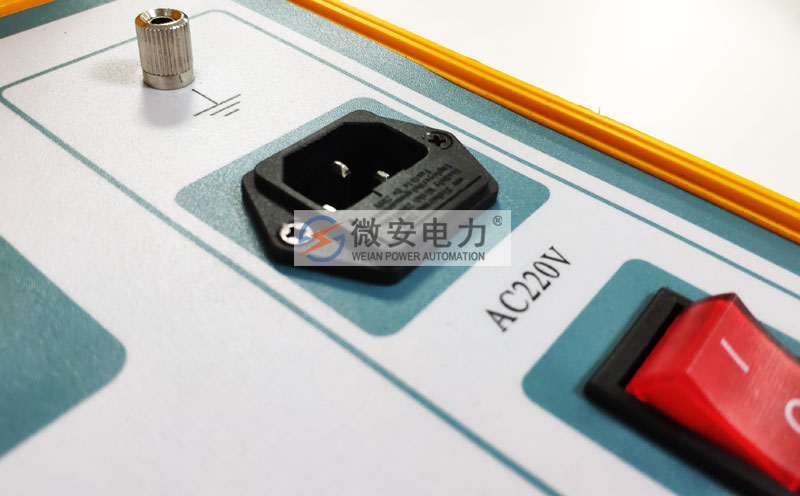

接地引下线导通测试仪-电源/接地

接地引下线导通测试仪

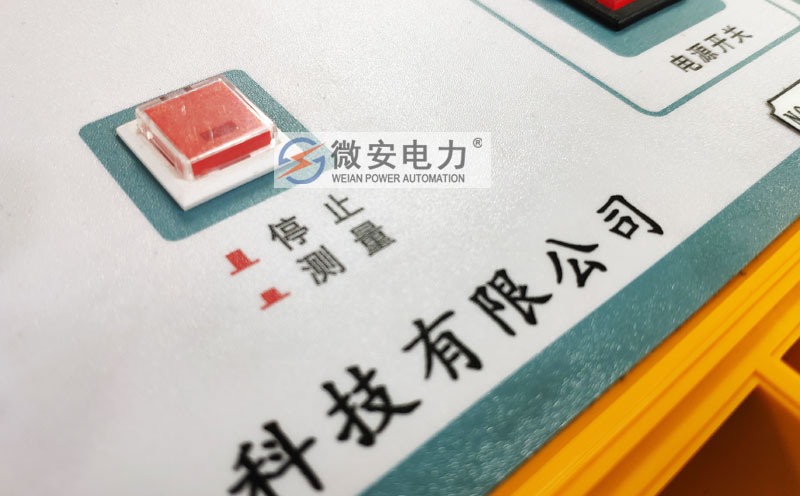

接地引下线导通测试仪-测试开关

接地引下线导通测试仪附件配件   --------Accessories

本产品UADT-10A接地引下线导通测试仪详细清单请以说明书或代销合同为准

接地引下线导通测试仪 1台 测试线 2根(46m红线、4m黑线)
交流三芯电源线 1根 接地线 1根
附件箱 1个 保险管 2只(5A)
检验报告 1本 说明书 1本
合格证 1张
图片接地引下线导通测试仪附件...
接地引下线导通测试仪

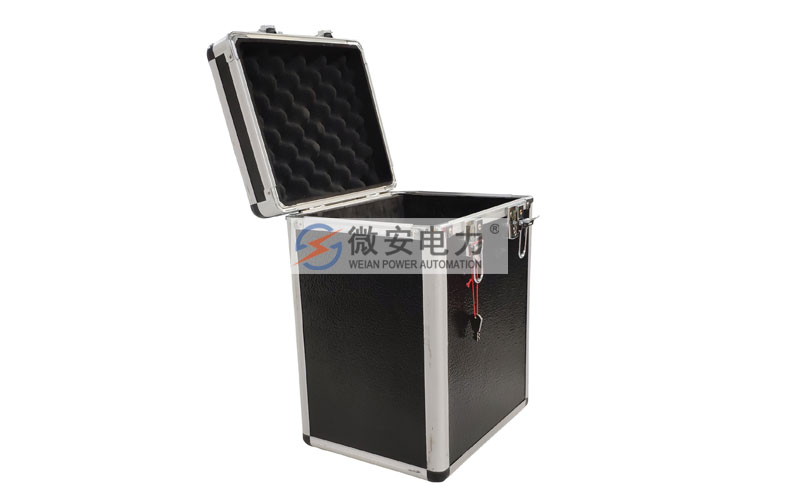

接地引下线导通测试仪-附件箱

接地引下线导通测试仪

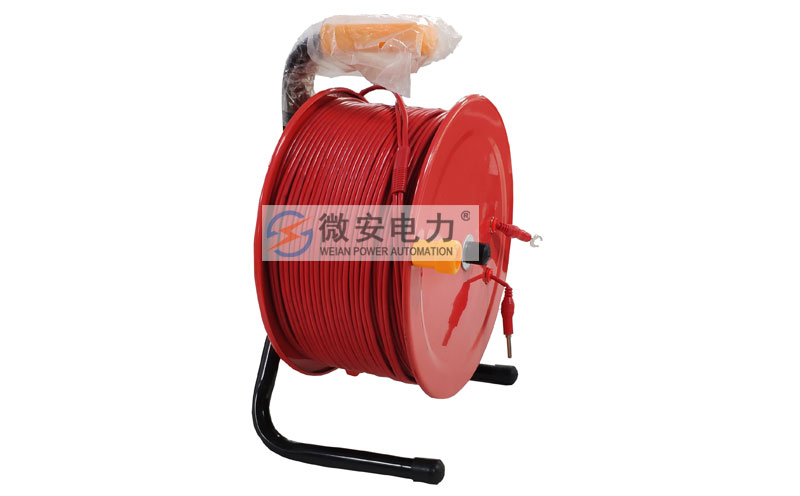

接地引下线导通测试仪-测试线夹(红色)

接地引下线导通测试仪

接地引下线导通测试仪-测试线夹(黑色)

接地引下线导通测试仪

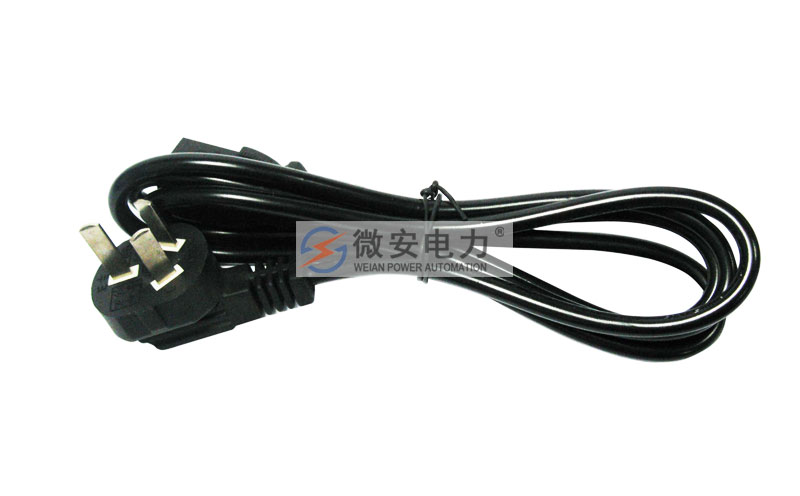

接地引下线导通测试仪-电源线

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
