大型地网接地电阻测试仪简介 ----Product introduction

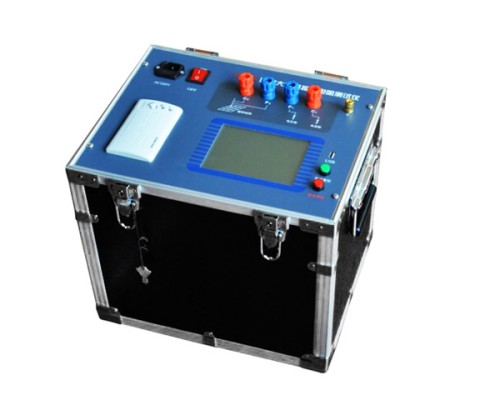

UADW-5400A大型地网接地电阻测试仪又称大地网接地电阻测试仪、大型地网接地电阻测试仪及3A大地网接地电阻测试仪,3A地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。3A地网接地电阻测试仪可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型。3A地网接地电阻测试仪采用异频抗干扰技术,3A地网接地电阻测试仪能在强干扰环境下准确测得工频50Hz下的数据。
目前在电力系统中,地网接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30A。由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。
该地网接地电阻测试仪,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,该地网接地电阻测试仪简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。
主要特点
1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 和55Hz 两种频率进行测量
2、抗干扰能力强。本测试仪采用异频法测量,配合现代软硬件滤波技术,使得测试仪具有很高的抗干扰性能,测试数据稳定可靠
3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大地网
4、该大地网接地电阻测试仪功能强大。可测量电流桩,电压桩,接地电阻,跨步电压,接触电压
5、操作简单。全中文菜单式操作,直接显示出测量结果
6、该3A大地网接地电阻测试仪布线劳动量小,无需大电流线
大型地网接地电阻测试仪参数 ----Technical parameter
型号 | UADW-5400A | |
名称 | 大地网接地电阻测试仪、地网接地电阻测试仪 | |
测量范围 | 0~150Ω(含电流桩阻抗) | |
分辨率 | 0.001Ω | |
测量误差 | ±(读数×2%+0.005Ω) | |
最大输出电压 | AC 180V (45Hz、55Hz,双频,正弦波) | |
最大输出电流 | AC 3A (45Hz、55Hz,双频,正弦波) | |
测试仪重量 | 15kg | |
抗干扰能力 | 抗工频50Hz电压10V | |
测量线要求 | 电流线铜芯截面积≥1.5mm2 | |
电压线铜芯截面积≥1.0mm2 | ||
供电电源 | AC 220V±10%,50Hz | |
尺寸 | 440×350×210mm3 | |
重量 | 23kg |
