接地电阻测试仪可以测试地网电阻吗?
经常有客户问,能否使用常规的接地电阻测试仪对变电站的地网接地电阻进行测试,在我们技术支持工作中回复不可以,需要使用专业的大型地网接地电阻测试仪后,有不少客户对此不是很理解,下面我们详细说明一下,首先说明为什么要采用地网接地电阻测试仪进行测试。
一、采用异频测试大型地网接地电阻的原因
在对接地装置进行测量时,由于受不平衡零序电流以及射频等各种干扰,使得测试结果产生很大的误差。特别是大型接地网的接地阻抗一般很小(一般在0.5Ω以下),干扰带来的相对误差更大。为了降低现场干扰的影响,目前采用的方法主要有两种,一种是增大测试电流,一种是使用异频法
增大测试电流法是通过加大测试电流(DL/T475-2006标准推荐不宜小于50A)来加大信号电压和信号电流,从而提高信噪比,减小测量误差。这种方法由于采用了很大的测试电流,使得设备非常笨重,且布线劳动强度很大,耗时耗力。而且,由于主要干扰与信号同频,无法从根本上消除干扰的影响,目前而很少采用了。
而异频法则是通过改变测试电流的频率来避开工频干扰,由于信号频率与干扰频率不同,就可以通过滤波器来滤除干扰的影响,从而提高测量精度。异频法由于采用的测试电流较小,因此设备小巧,布线劳动强度也大大减轻。由于具有测试结果稳定可靠和省时省力的优点,异频法测试已被国内外专家广泛接受和采用
二、异频法测试大型地网接地电阻的要求

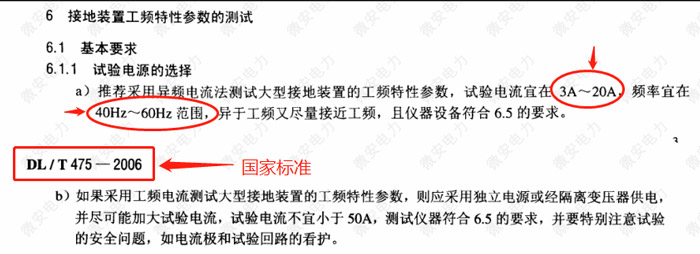

电力行业标准《DL/T475-2006》规定了试验电流宜在3A~20A之间,测试频率宜在40~60Hz之间,异于工频又接近于工频 所以可以采用45Hz和55Hz两种频率进行测量,再计算出50Hz下的等效阻抗,因此测量的准确性和等效性进一步得到提高
三、地网接地电阻测试仪器的选择

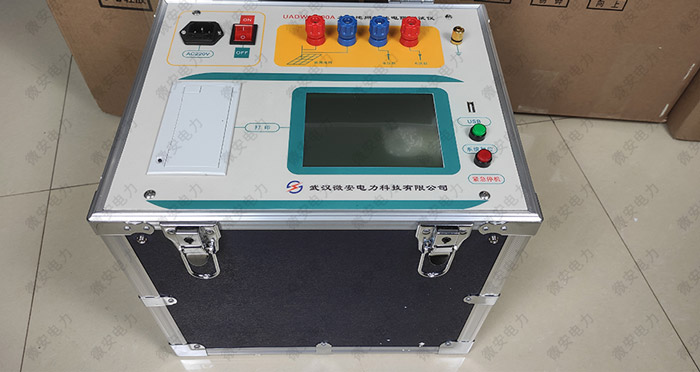

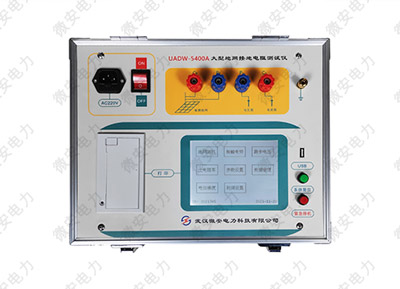

在结合上述情况后,我公司推出了UADW-5400A大型地网接地电阻测试仪,该仪器是针对电力大型地网接地电阻的专用检测设备,适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率多种测试功能
1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 和55Hz 两种频率进行测量
2、抗干扰能力强。本测试仪采用异频法测量,配合现代软硬件滤波技术,使得测试仪具有很高的抗干扰性能,测试数据稳定可靠
3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大地网

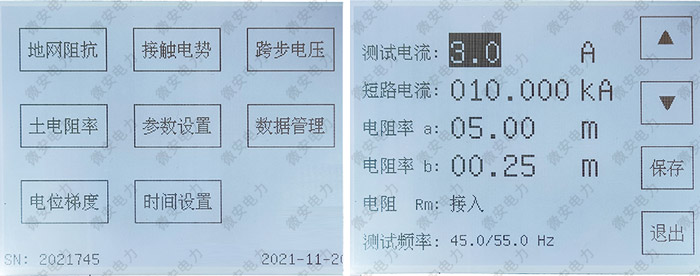

4、该大地网接地电阻测试仪功能强大。可测量电流桩,电压桩,接地电阻,跨步电压,接触电压
5、操作简单。全中文菜单式操作,直接显示出测量结果
6、该异频地网接地电阻测试仪布线劳动量小,无需大电流线
