异频地网接地电阻测试仪

UADW-5100A异频地网接地电阻测试仪

异频地网接地电阻测试仪,是变电站等各种现场应用于对接地电阻及相关参数测试的高精度测试仪器
说明书 打印产品 产品ID: 193
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「异频地网接地电阻测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 异频地网接地电阻测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

异频地网接地电阻测试仪简介   ----Product introduction

异频地网接地电阻测试仪参数   ----Technical parameter

使用条件 -15℃∽40℃、RH<80%
抗干扰原理 变频法
电    源 AC 220V±10% 、允许发电机
测量输出电流 1A~5A可调
测量输出电压 0V~100V
测试电源频率 45、50、55、60、65HZ单频
45/55、55/65  47.5/52.5HZ自动双变频
额定输出功率 500W
分 辨 率 接地阻抗: 0.0001
阻抗角:0.0001°
精    度 接地阻抗:±(1%*读数+0.002)
阻抗角:±(1%*读数+0.02°)
电阻测量范围 0.001Ω~5K
外型尺寸 370(L)×295(W)×225(H)
存储器大小 100 组 支持U盘数据存储
主机重量 13 Kg

异频地网接地电阻测试仪图片   ----Picture display

异频地网接地电阻测试仪

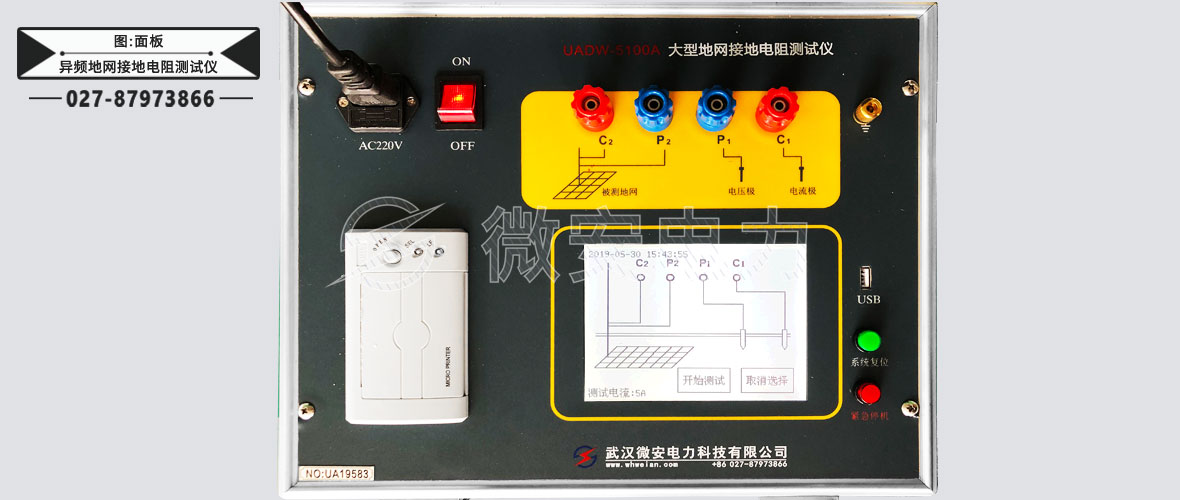

异频地网接地电阻测试仪面板

异频地网接地电阻测试仪

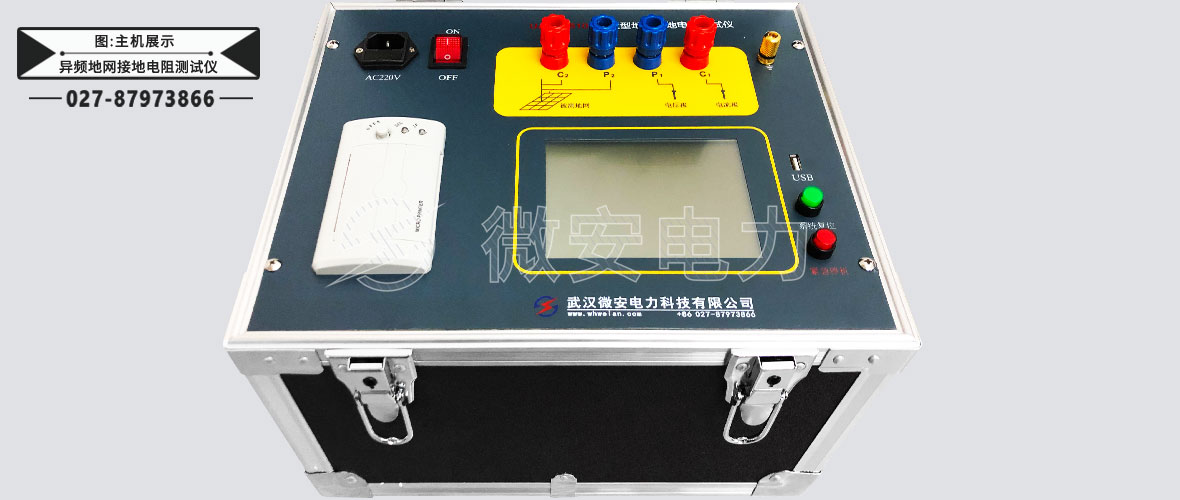

异频地网接地电阻测试仪主机

异频地网接地电阻测试仪

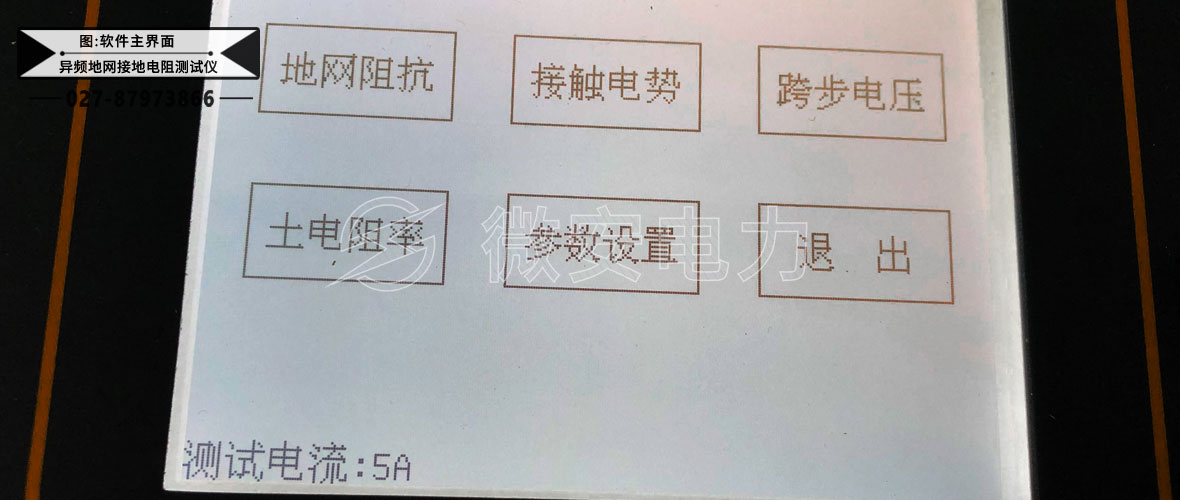

异频地网接地电阻测试仪软件

异频地网接地电阻测试仪

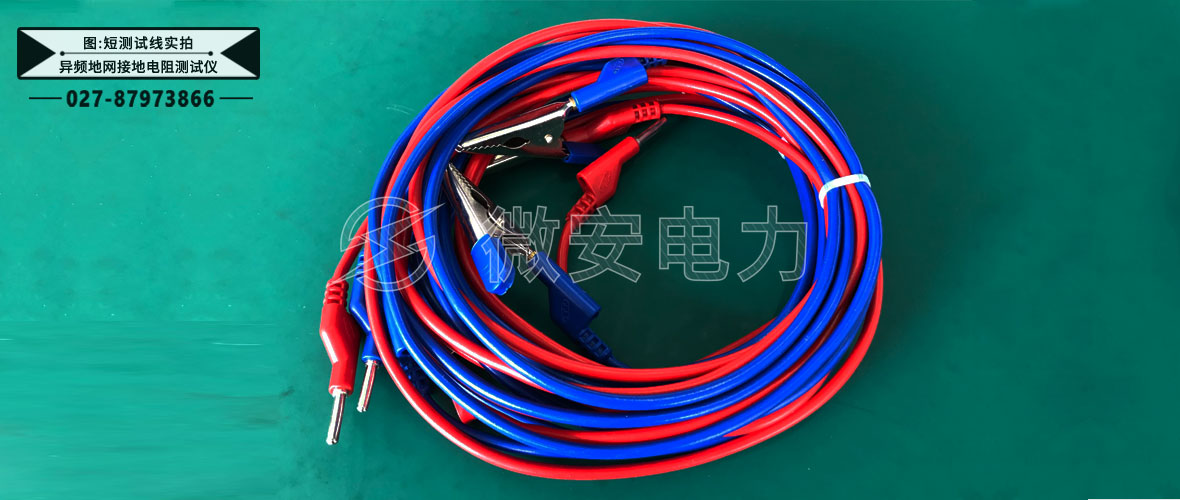

异频地网接地电阻测试仪测试线

异频地网接地电阻测试仪

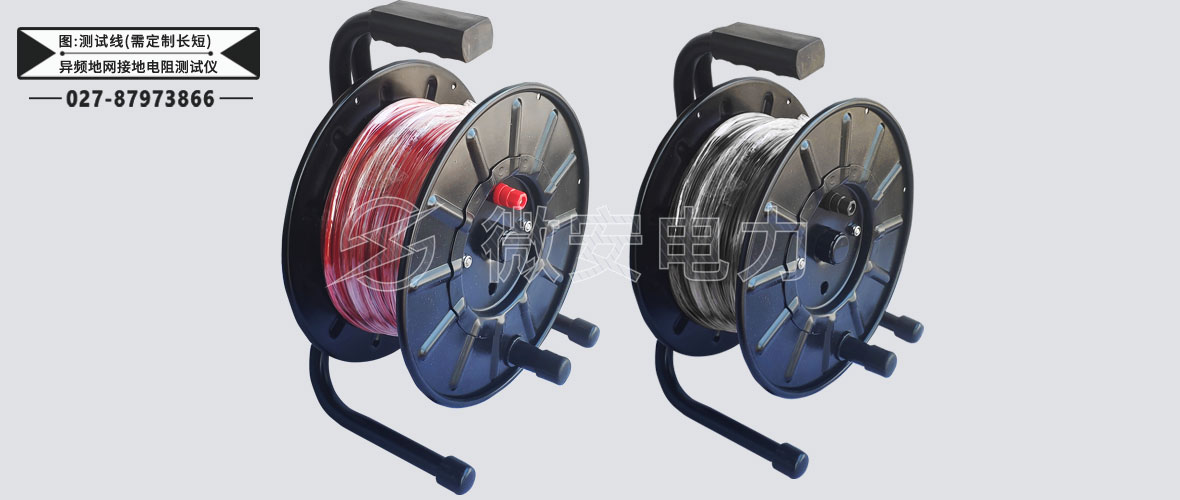

异频地网接地电阻测试仪测试线

异频地网接地电阻测试仪

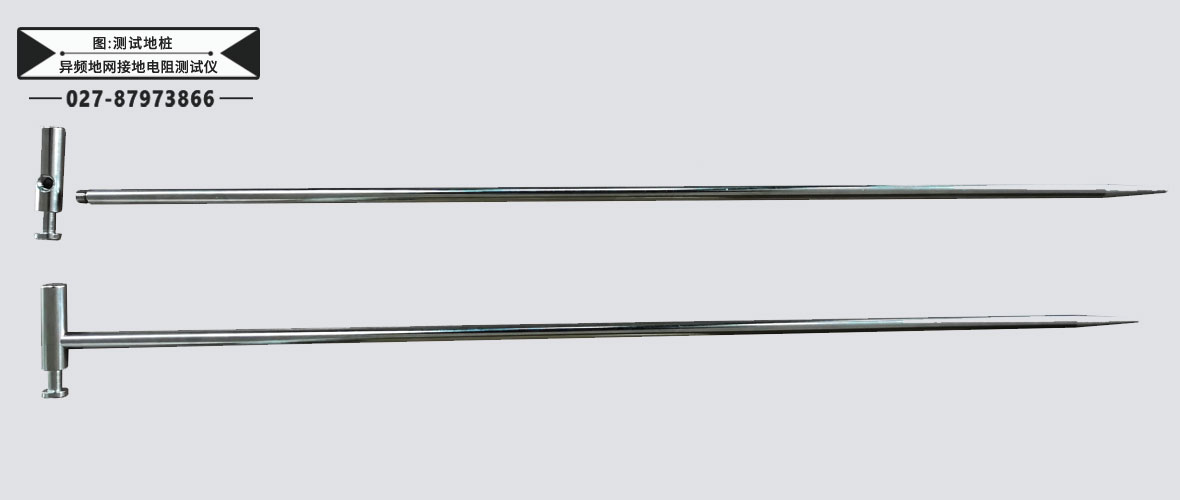

异频地网接地电阻测试仪地桩

异频地网接地电阻测试仪附件配件   --------Accessories

本产品UADW-5100A异频地网接地电阻测试仪详细清单请以说明书或代销合同为准

仪器主机 1台 地桩 1套
专用测试线 1套(短线) 接地线 1根
AC220V电源线 1根 长测试线盘 1套(定制/非标配)
出厂检验报告 1份 合格证 1份
说明书 1份
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

异频地网接地电阻测试仪技术应用   --------Technology application

异频地网接地电阻测试仪接线图

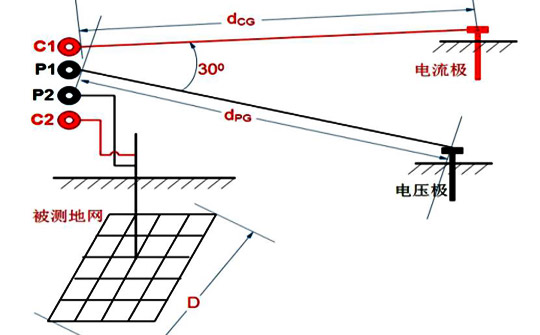

异频地网接地电阻测试仪夹角测量法接线(推荐)

• 推荐采用该电流-电位线夹角布线测量

• 采用dCG和dPG相等的等腰三角形布线

• dCG和dPG两根引线夹角θ约为30°

• 若土壤电阻率均匀,则可按dCG=dPG=2D配置

• 若土壤电阻率不均匀,则需对dCG的长度取3~5D

• 对超大型接地装置则dCG长度应尽量远

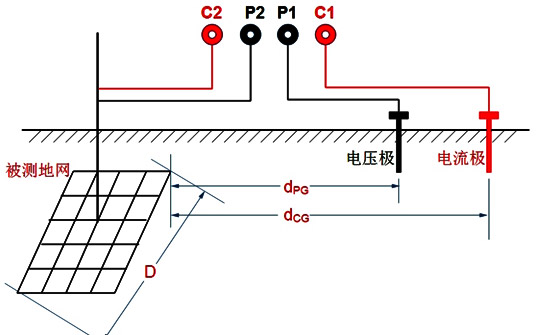

异频地网接地电阻测试仪平行布线法接线

• P2连接至被测地网,P1连接至辅助电压极

• 将C2连接至被测地网,C1连接至辅助电流极

• dCG(电流极测试线)为3~5倍D(D为地网对角线)

• dPG(电压极测试线) 约为0.5~0.6倍dCG(电流极测试线)

• 注意:电流线和电压线间因互感的存在会存在误差

异频地网接地电阻测试仪接线图
