六相继电保护测试仪

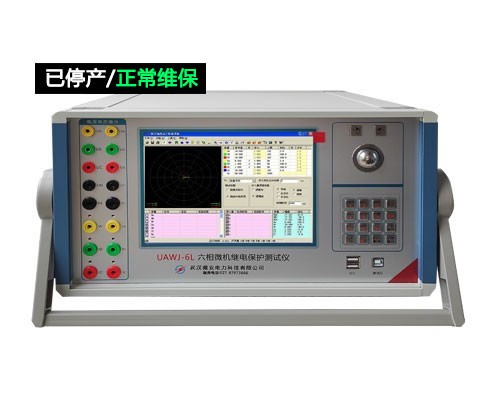

UAWJ-6L六相继电保护测试仪

UAWJ-6L六相继电保护测试仪又称六相微机继电保护测试仪,采用微型工控机及高保真线性功放,可实现6路电压和六相电流同时输出,输出精度可达0.2%,自我保护功能完善,是从事继电保护测试工作人员
说明书 打印产品 产品ID: 92
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「六相继电保护测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 六相继电保护测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

六相继电保护测试仪简介   ----Product introduction

UAWJ-6L六相微机继电保护测试仪又称微机继电保护测试仪、六相继电保护测试仪、六相继保仪、六相微机继保仪、六相继保测试仪及工控机六相微机继电保护测试仪,六相微机继电保护测试仪是继电保护装置专用电力测试仪。六相微机继电保护测试仪参照《微机型继电保护试验装置技术条件》依据继电保护测试标准GB7261-2008而研发的一种新型工控微机继电保护测试仪。

UAWJ-6L六相微机继电保护测试仪装置有8路开入和4路开出,六相微机继电保护测试仪开关量输入电路可兼容空接点和0~250V电位接点,电位方式时,0~6V为合,11~250V为分,微机继电保护测试仪开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量,UAWJ-6L六相微机继电保护测试仪采用高速数字控制处理器作为输出核心,六相微机继电保护测试仪软件上应用32位双精度算法产生各相任意的高精度波形由于采用内部源独立处理结构,结构紧凑,修正了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题,六相微机继电保护测试仪是继保工作者得心应手的好工具。

主要特点

1、电压电流输出灵活组合:输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,该微机继电保护测试仪既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验
2、操作方式:该微机继电保护测试仪直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定
3、新型高保真线性功放:输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良
4、高性能主机:输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便

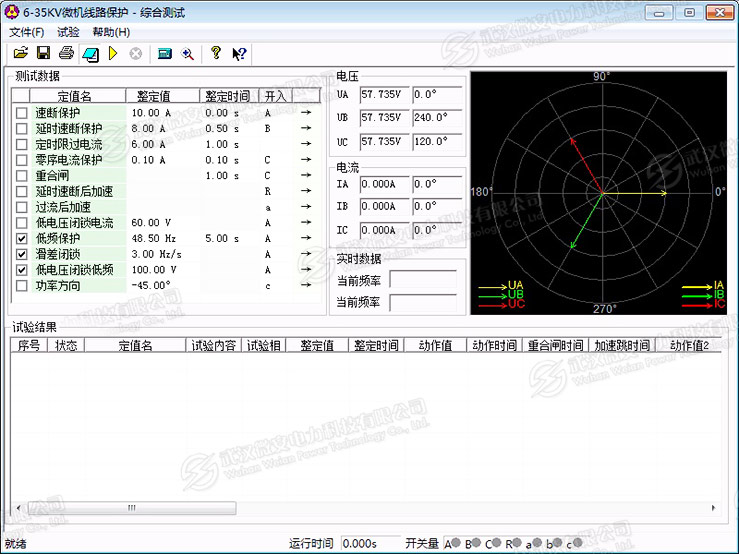

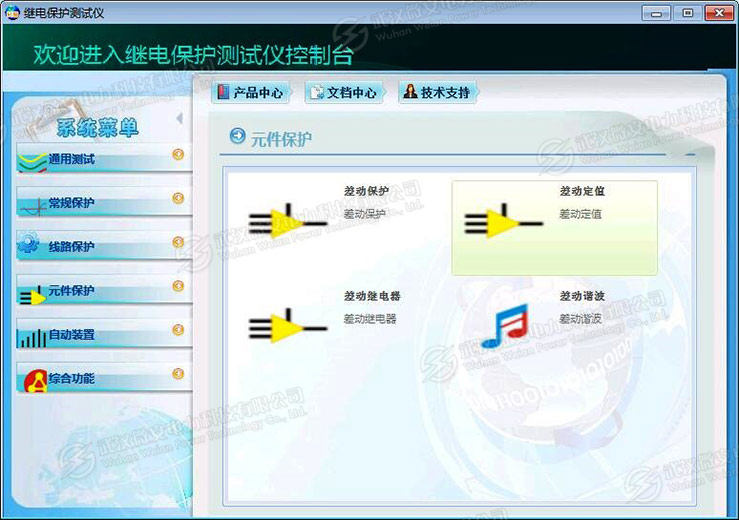

5、软件功能强大:可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试
6、该六相微机继电保护测试仪具有独立专用直流电源输出:设有一路110V 及 220V专用可调直流电源输出
7、接口完整:装置带有USB通讯口,该微机继电保护测试仪可与计算机及其它外部设备通信
8、自我保护功能:散热结构设计合理,硬件保护措施可靠完善,该六相微机继电保护测试仪具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能

六相继电保护测试仪参数   ----Technical parameter

交流电流输出

输出精度 ≤0.5A / ±2mA、>0.5A / 0.1%
6相电流输出时每相输出 0~30A
3相电流输出时每相输出 0~60A
6相并联电流输出(有效值) 0~180A
相电流长时间允许值 10A
相电流最大输出功率 400VA
6相并联电流最大输出时间 10s
频率范围(基波) 0~1000Hz
谐波次数 1~20 次
直流电流输出

输出精度 0.5级
电流输出 0~±10A / 每相,0~20A / 两相叠加
最大输出负载电压 20V
交流电压输出

输出精度 0.1级
相电压输出(有效值) 0~120V
线电压输出(有效值) 0~240V
相电压/线电压输出功率 80VA / 100VA
频率范围(基波) 0~1000Hz
谐波次数 1~20次
直流电压输出

输出精度 0.5级
相电压输出幅值 0~±160V
线电压输出幅值 0~±320V
相电压/线电压输出功率 70VA / 140VA
开关量及时间测量

开关量输入 10路 空接点: 1~20mA,24V
开关量输出 8对 电位接点接入:"0":0~ +6V; "1":+11 V~ +250V,DC:220V/0.2A;AC:220V/0.5A
时间测量范围 测量范围:0.1ms ~ 9999s 、测量精度:0.1mS

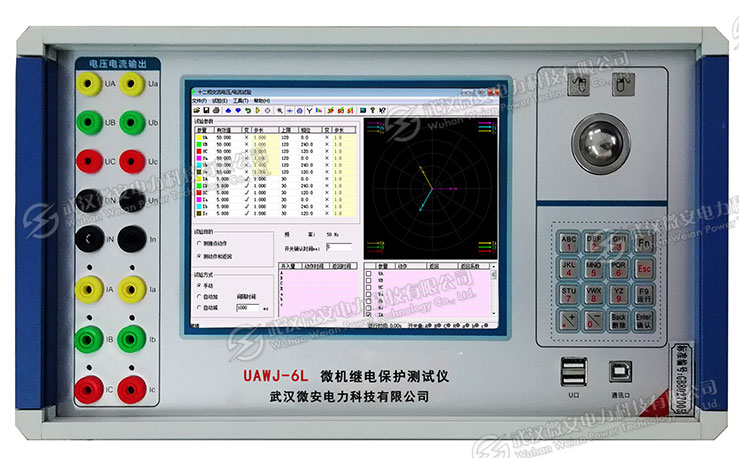

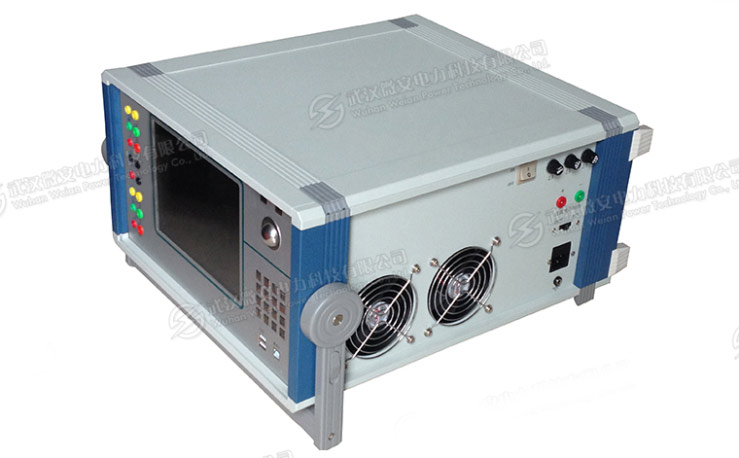

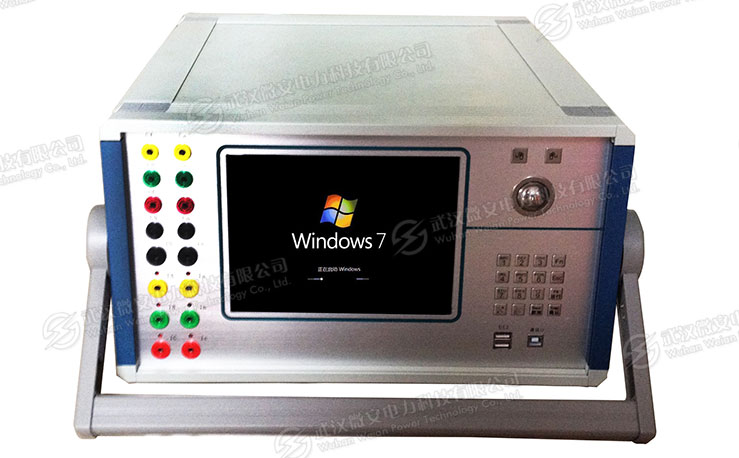

六相继电保护测试仪图片   ----Picture display

六相继电保护测试仪

六相继电保护测试仪

六相继电保护测试仪

六相继电保护测试仪

六相继电保护测试仪

六相继电保护测试仪

  • 六相继电保护测试仪

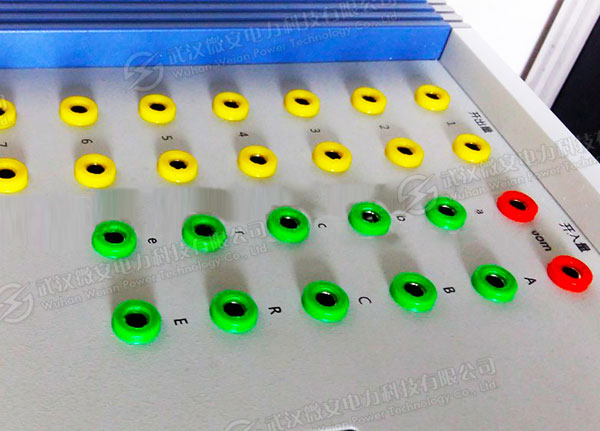

    电压电流输出端子
  • 六相继电保护测试仪

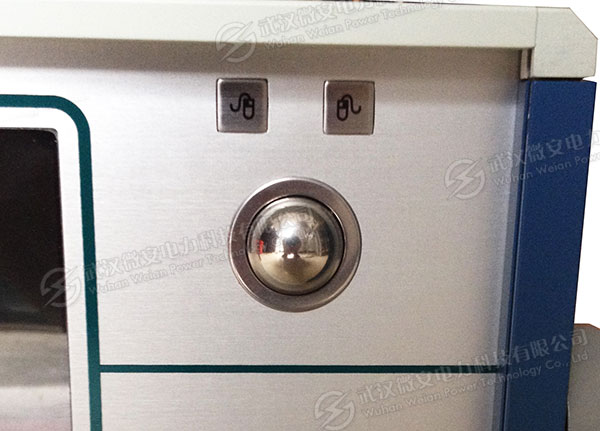

    轨迹球鼠标
  • 六相继电保护测试仪
    开关输出端子
  • 六相继电保护测试仪

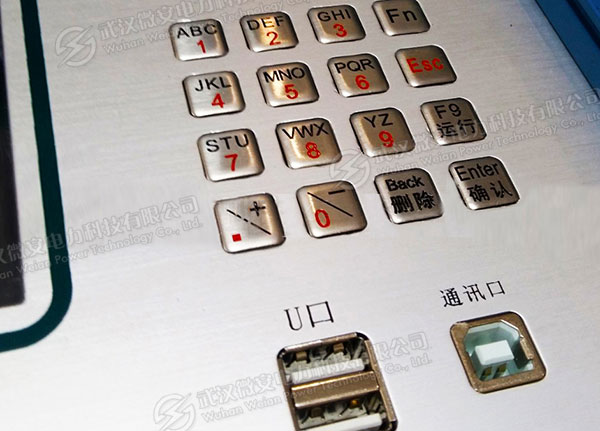

    金属按键及通讯接口
  • 六相继电保护测试仪

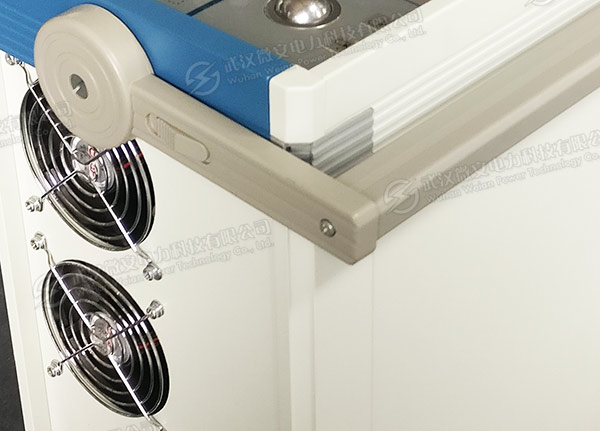

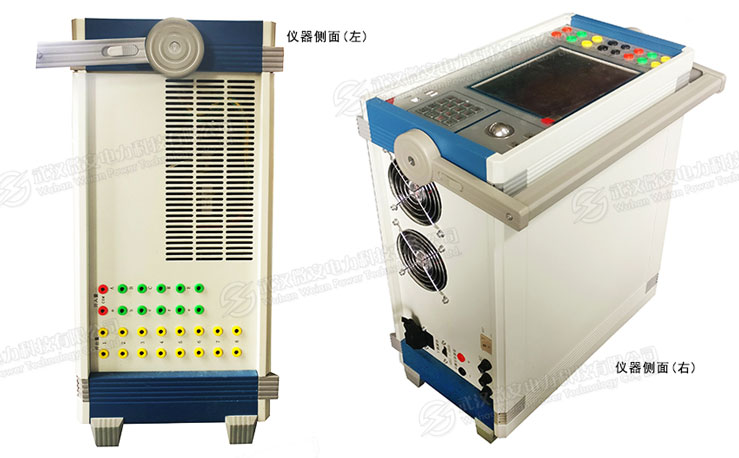

    散热风扇及仪器把手
  • 六相继电保护测试仪

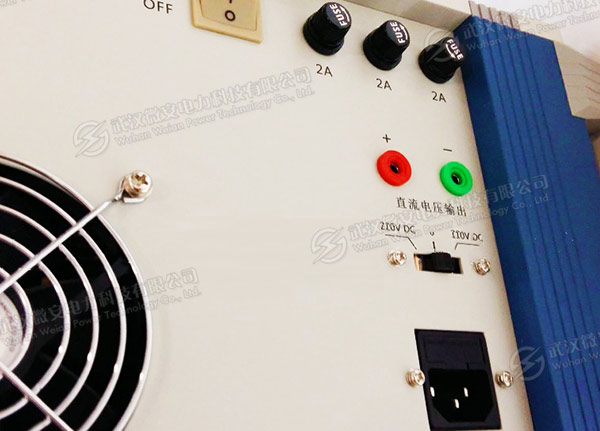

    固定直流输出及保险管

六相继电保护测试仪

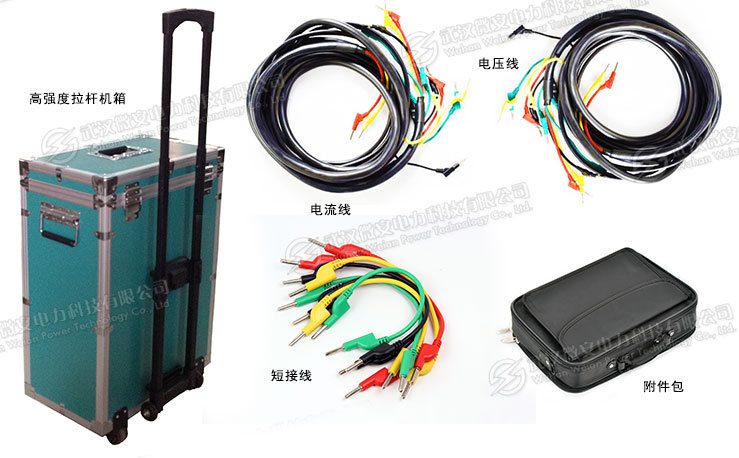

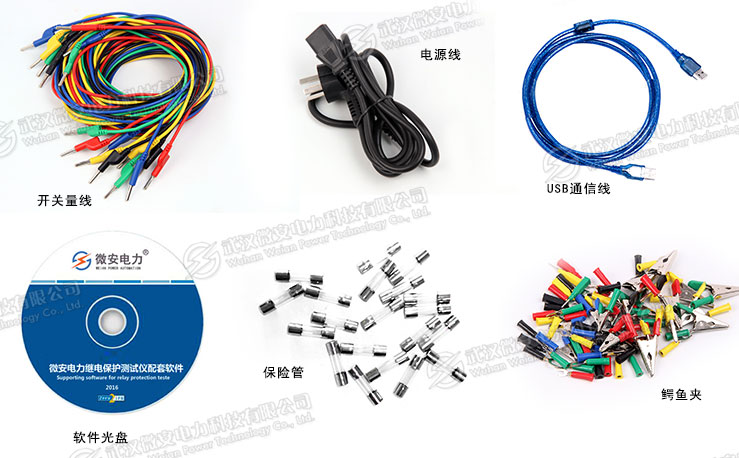

六相继电保护测试仪附件配件   --------Accessories

本产品UAWJ-6L六相微机继电保护测试仪详细清单请以说明书或代销合同为准

六相微机继电保护测试仪 1台
机箱 1个
测试导线 1包
电源线 1根
保险管 3个
检验报告 1本
说明书 1本
合格证 1张

六相继电保护测试仪
六相继电保护测试仪

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
