单相继电保护测试仪

UAWJ-D单相继电保护测试仪

UAWJ-D单相继电保护测试仪又称全自动继电保护测试仪,采用传统调压方式,可输出电压0~250V 电流0~20A,非常适用于继电保护测试工作者对各类继电器及继电保护装置进行动作定值校验....
说明书 打印产品 产品ID: 95
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「单相继电保护测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 单相继电保护测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

单相继电保护测试仪简介   ----Product introduction

UAJB-D全自动单相继电保护测试仪又称单相继电保护校验仪及全自动继电保护测试仪,适用于电力继保部门对各类继电保护装置的定值校验,是早期根据现场继电保护的测试要求以及GB7261-2008,DL/T995- 2006标准支持,研发的一款全自动继电保护测试仪。

全自动单相继电保护测试仪由传统调压器,自动同期数字毫秒表,逻辑控制单元,多功能数显单元,高精度数据采集及处理单元,电流、电压输出单元组合而成,具有过载及超量程保护单元部分组成,自动显示 ,测试过程中只需正确接好测试线,便可自动测试,整机精度≤1% 。UAJB-D单相继电保护测试仪具有外形美观,性能稳定,操作简单,功能较齐全等优点,是校验继电保护装置 理想的测试仪。

单相继电保护测试仪

主要特点   ----Main features

1、采用了按键及旋钮控制,面板上仅有8个按钮和旋钮开关,就可方便的完成各种测试功能,改变了老式继保仪必须关断电源,切换多个开关,才能转换电源种类的弊病,操作简单。本机还设有自检,报错功能,极大地方便了检查、维修
2、设有全面的自检,自我保护功能,开机后本机立即投入自检,在过载和过量程时,保护电路将快速切断输出并发出声、光提醒,极大地降低了因误操作带来的不必要损失
3、智能化程度高,操作简单,按下开关即可测出继电器的参数,使您从繁锁的测试操作中解脱出来
4、显示屏有功能显示单元,从显示屏上能清楚的反映本机的工作状态

单相继电保护测试仪参数   ----Technical parameter

型号 UAJB-D
名称 全自动继电保护测试仪、单相继电保护测试仪、单相继电保护校验仪
交流电压输出 0~250V连续可调, 最大电流3A
交流电流输出 0~25A,开路电压50V
0~50A时,开路电压25V
0~100A时,开路电压12V
直流电压输出 0~320V连续可调 最大电流3A
直流电流 0~20A,开路电压V25V
直流电压固定输出 DC24V ,DC48V,DC110V, DC220V
数字毫秒表 最大量程:0~99.9999秒
分辨率:0.1毫秒
精度:0.1%±1个字
准确度 采用四位半A/D转换,精度0.1%读数±1个字
测量精度 ≤1%
尺寸 480×320×160mm3
重量 18kg

单相继电保护测试仪图片   ----Picture display

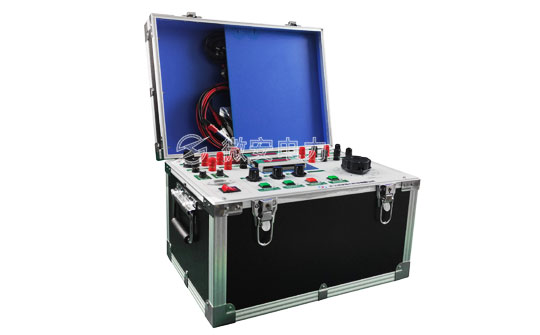

单相继电保护测试仪

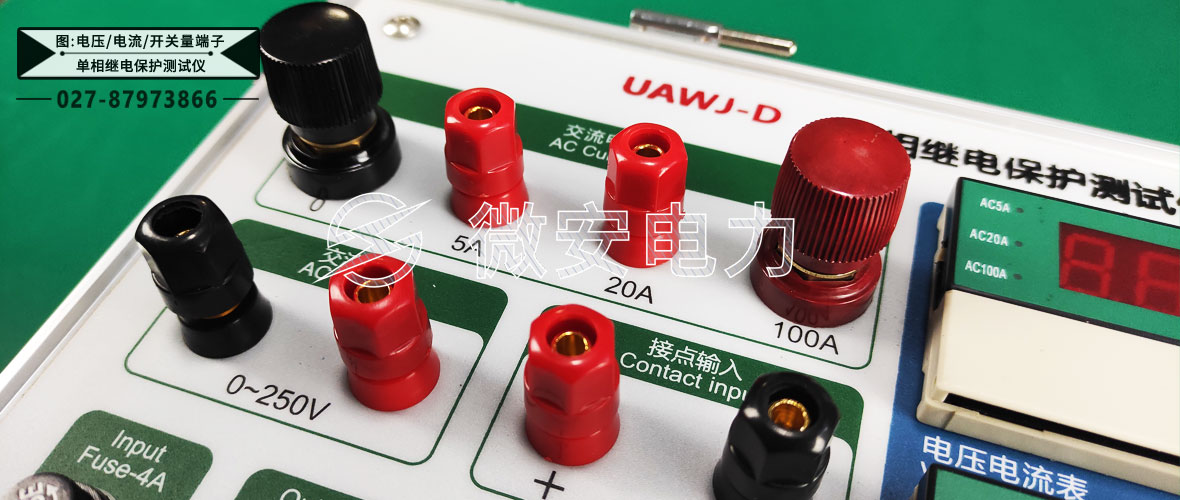

单相继电保护测试仪

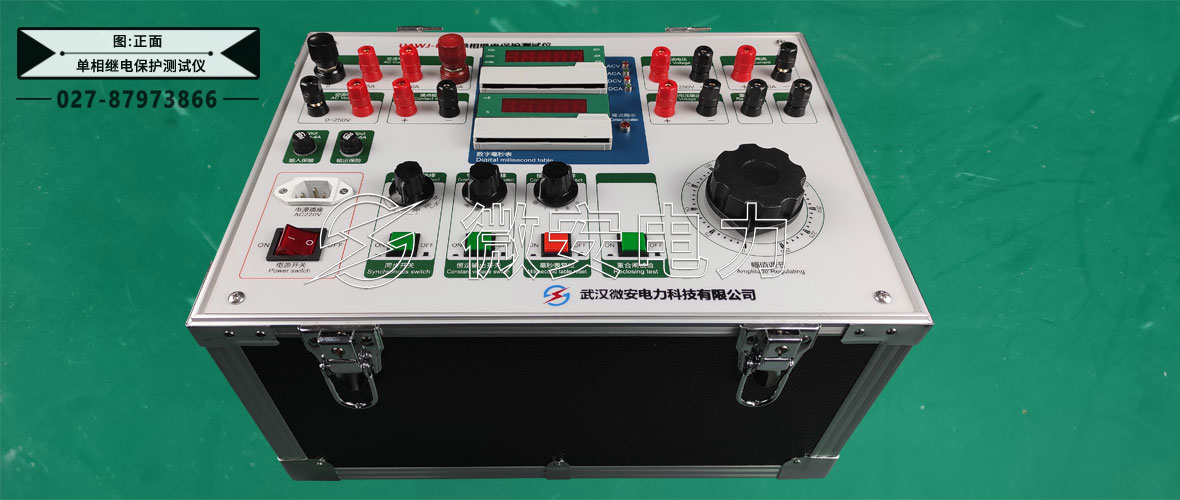

单相继电保护测试仪

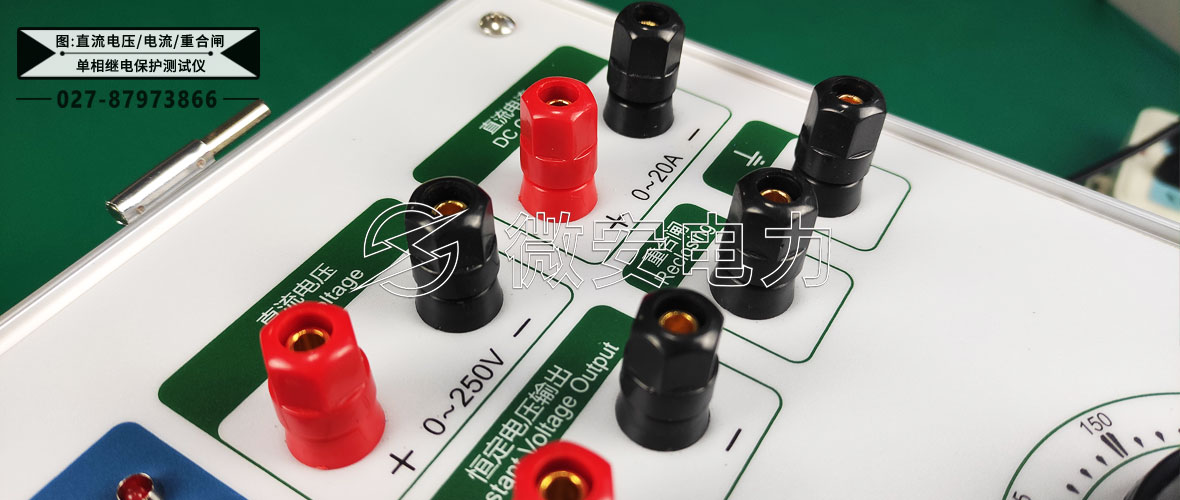

单相继电保护测试仪

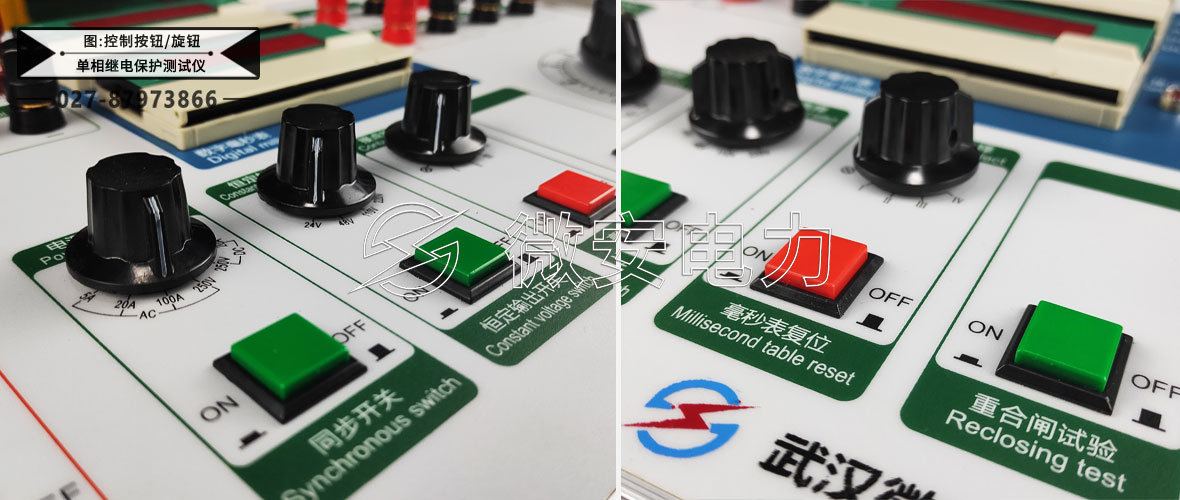

单相继电保护测试仪

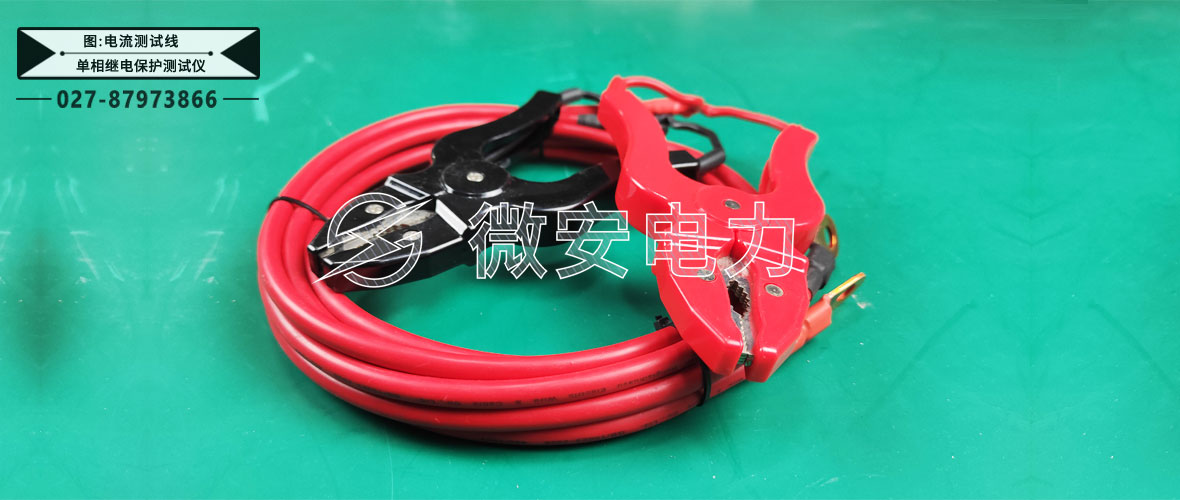

单相继电保护测试仪测试线1

单相继电保护测试仪测试线2

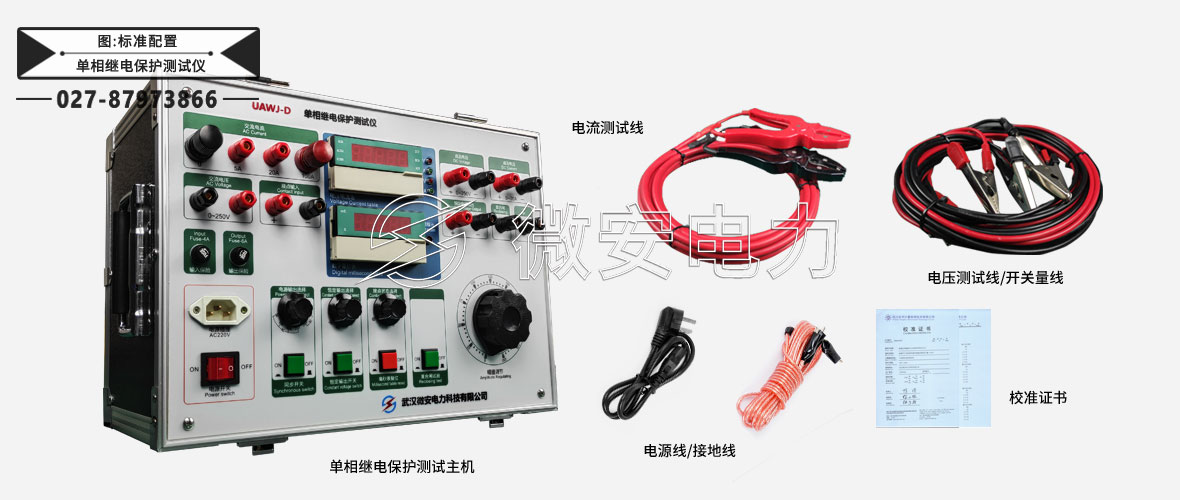

单相继电保护测试仪附件配件   --------Accessories

本产品UAWJ-D单相继电保护测试仪详细清单请以说明书或代销合同为准

单相继电保护测试仪 1台 测试线 1套
电源线 1根 保险管 3个
检验报告 1本 说明书 1本
合格证 1张

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

单相继电保护测试仪技术应用   --------Technology application

单相继电保护测试仪

全自动单相继电保护测试仪的作用

• 量度继电器:可测量电流、电压继电器的启动值、返回值及其返回系数。

• 时间继电器:可测量启动值、返回值及其动作时间

• 中间继电器:可测量带启动/保持线圈的中间继电器的启动/返回/保持值及其动作时间

• 重合闸继电器:可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。

• 差动继电器:可进行直流励磁试验、制动特性试验、伏安特性试验

• 还可测试其他各种非常见继电器
