六相继电保护测试仪

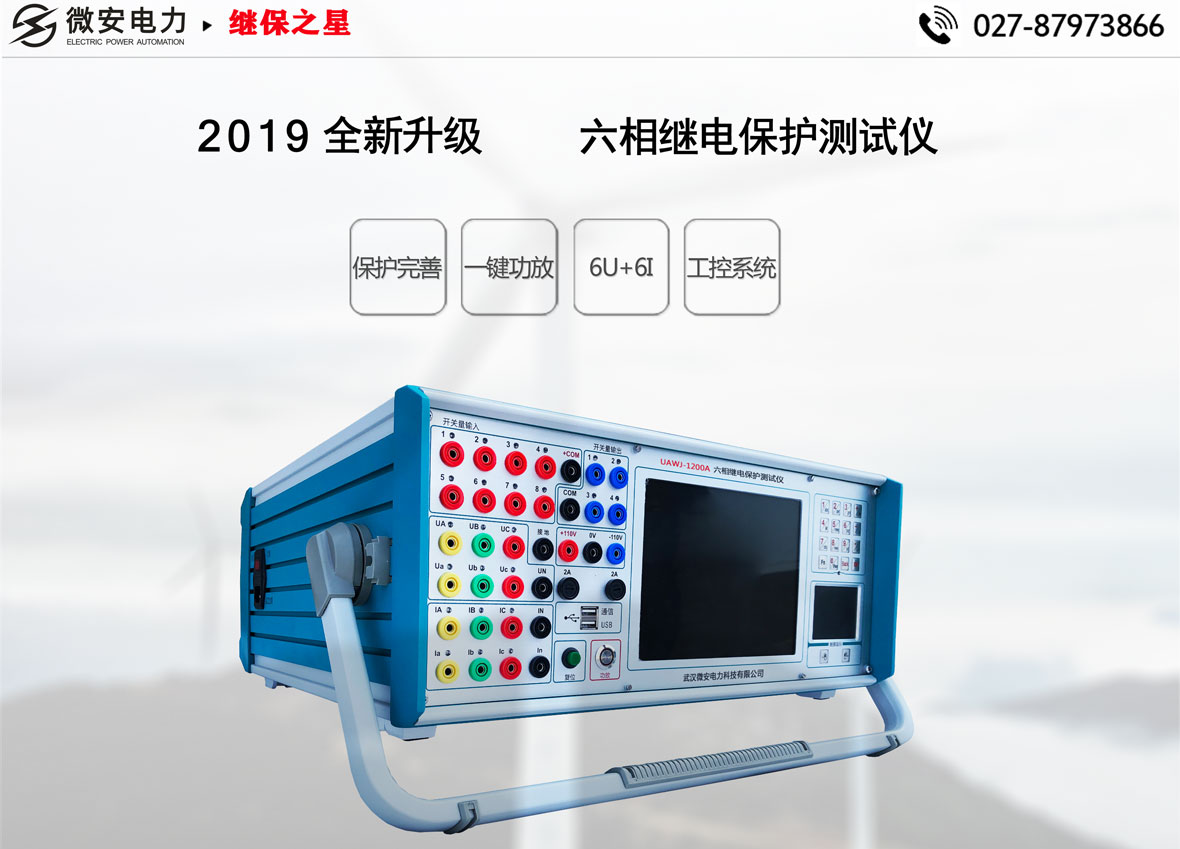

UAWJ-1200A六相继电保护测试仪

微安电力专业生产六相继电保护测试仪,厂家实力雄厚,专业研发六相继电保护测试仪十余年,本公司生产的六相继电保护测试仪测试速度快,稳定,精准,市场应用广泛
说明书 打印产品 产品ID: 90
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「六相继电保护测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 六相继电保护测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

六相继电保护测试仪简介   ----Product introduction

UAWJ-1200A六相微机继电保护测试仪又称微机继电保护测试仪、六相继电保护测试仪、六相继保仪、六相微机继保仪、六相继保测试仪及工控机六相微机继电保护测试仪,六相微机继电保护测试仪是继电保护装置专用电力测试仪。六相微机继电保护测试仪参照《微机型继电保护试验装置技术条件》依据继电保护测试标准GB7261-2008而研发的一种新型工控微机继电保护测试仪。

UAWJ-1200A六相微机继电保护测试仪装置有8路开入和4路开出,六相微机继电保护测试仪开关量输入电路可兼容空接点和0~250V电位接点,电位方式时,0~6V为合,11~250V为分,微机继电保护测试仪开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量,UAWJ-1200A六相微机继电保护测试仪采用高速数字控制处理器作为输出核心,六相微机继电保护测试仪软件上应用32位双精度算法产生各相任意的高精度波形由于采用内部源独立处理结构,结构紧凑,修正了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题,六相微机继电保护测试仪是继保工作者得心应手的好工具。

主要特点

1、电压电流输出灵活组合:输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,该微机继电保护测试仪既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验
2、操作方式:该微机继电保护测试仪直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定
3、新型高保真线性功放:输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良
4、高性能主机:输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便
5、软件功能强大:可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试
6、该六相微机继电保护测试仪具有独立专用直流电源输出:设有一路110V 及 220V专用可调直流电源输出
7、接口完整:装置带有USB通讯口,该微机继电保护测试仪可与计算机及其它外部设备通信
8、自我保护功能:散热结构设计合理,硬件保护措施可靠完善,该六相微机继电保护测试仪具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能


六相微机继电保护测试仪

六相继电保护测试仪参数   ----Technical parameter

1.交流电流源
相电流输出(有效值)  0--30A/相,精度:0.2%  ±5mA
六相并联输出(有效值) 0--180A/六相,同相位并联输出
相电流长时间允许工作值 10A
每相最大输出功率     320VA
六相并联电流最大输出功率 1000VA
六并电流最大输出工作时间  10s
频率范围 0--1000Hz ,精度0.01Hz
谐波次数 2--20次
相位 0--360°,精度0.1°
2.直流电流源
直流电流输出 0--±20A/相,精度:0.2%  ±5mA
3.交流电压源
相电压输出(有效值) 0--125V/相,精度:0.2%  ±5mV
线电压输出(有效值) 0--250V
相电压/线电压输出功率 75VA/100VA
频率范围 0--1000Hz,精度:0.001Hz
谐波次数 2--20次
相位 0--360°,精度:0.1°
4.直流电压源
相电压输出幅值 0--±150V   精度:0.2%  ±5mV
线电压输出幅值 0--±300V
相电压/线电压输出功率 90VA/180VA
5.开关量端子
开关量输入端子 8对
空接点 1--20mA,24V 装置内部有源输出
电位翻转 无源接点:低阻短接信号;有源接点:0-250V DC
开关量输出端子 4对,空接点,遮断容量:110V/2A,220V/1A
6.其他
时间范围   1ms--9999s,测量精度:1ms
尺寸重量 570×250×580(mm3),约32kg

六相继电保护测试仪图片   ----Picture display

图片六相继电保护测试仪主机...
六相继电保护测试仪

六相继电保护测试仪-面板

六相继电保护测试仪

六相继电保护测试仪-站立右

六相继电保护测试仪

六相继电保护测试仪--站立左

六相继电保护测试仪

六相继电保护测试仪-右侧

图片六相继电保护测试仪细节...
六相继电保护测试仪

六相继电保护测试仪-按键

六相继电保护测试仪

六相继电保护测试仪-触摸板

六相继电保护测试仪

杩六相继电保护测试仪-端子孔

六相继电保护测试仪

六相继电保护测试仪-功放键

图片六相继电保护测试仪软件...
六相继电保护测试仪

六相继电保护测试仪-主界面

六相继电保护测试仪

六相继电保护测试仪-差动试验

六相继电保护测试仪

六相继电保护测试仪-交流试验

六相继电保护测试仪

六相继电保护测试仪-重合闸试验

六相继电保护测试仪附件配件   --------Accessories

本产品UAWJ-1200A六相继电保护测试仪详细清单请以说明书或代销合同为准

六相微机继电保护测试仪 1台 机箱 1个
测试线包 1个 电流测试线 1包
电压及开关量测试线 1包 电源线 1根
USB数据线 1根 光盘 1张
10A保险管 2个 检验报告 1本
说明书 1本 合格证 1张
图片六相继电保护测试仪附件...
六相继电保护测试仪

六相继电保护测试仪-拉杆机箱

六相继电保护测试仪

六相继电保护测试仪-电流/电压线

六相继电保护测试仪

六相继电保护测试仪-开关量线

六相继电保护测试仪

六相继电保护测试仪-测试夹

六相继电保护测试仪

六相继电保护测试仪-短接线

六相继电保护测试仪

六相继电保护测试仪-附件包

六相继电保护测试仪

六相继电保护测试仪-软件/通信线

六相继电保护测试仪

六相继电保护测试仪-电源线/保险管

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
      UAWJ-1200型、UAWJ-1200B型外观与附件均与UAWJ-1200A型一致
