三相继电保护测试仪简介 ----Product introduction
UAWJ-802A微机继电保护测试仪又称三相微机继电保护测试仪及三相微机继电保护校验仪,三相微机继电保护测试仪是继电保护专用电力测试仪。三相微机继电保护测试仪具有4相电压3相电流输出,适用于各种类型继电保护装置试验。三相微机继电保护测试仪每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。
UAWJ-802A三相微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。该三相微机继电保护测试仪采用高性能工控机作为控制微机,直接运行Windows操作系统,装置面板带有6.4"TFT真彩色LCD显示器、轨迹球和优化键盘,不用外接鼠标或键盘就可直接使用。装置背板设有USB口、10-100M网口、串行通信口等,可方便地进行数据存取、数据通信和进行软件升级等。该三相微机继电保护测试仪在试验的全过程及试验结果均在LCD显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便。操作控制由轨迹球和面板键盘进行。操作简单方便,只需简单的计算机知识,极易掌握。3相微机继电保护测试仪是继保测试工作者得心应手的好工具。
主要特点
1、电压电流输出灵活组合:三相微机继电保护测试仪具有标准4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出
2、操作方便:该三相微机继电保护测试仪面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器,该三相微机继电保护测试仪内置全中文Windows平台操作软件。开机即可使用,操作方便快捷
3、双操作方式:除了单机操作外,三相微机继电保护测试仪还可以外接笔记本电脑或台式机进行操作,两种方式功能完全一致,真正完整的双操作模式
4、新型高保真线性功放:输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良
5、高性能主机:该三相微机继电保护测试仪输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便
6、软件功能强大:该三相微机继电保护测试仪可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等
7、该微机继电保护测试仪具有独立专用直流电源输出:装置设有一路110V及220V专用可调直流电源输出
8、接口完整:装置面板上有自带键盘和鼠标,能进行单机操作,也可通过键盘和鼠标接口外接键盘和鼠标进行操作;还带有两个USB口和RS232口,可与计算机及其它外部设备通信
9、保护功能:散热结构设计合理,硬件保护措施可靠完善,该微机继电保护测试仪具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能
10、轻小型高集成单机和一体化结构:三相微机继电保护测试仪采用了大量高科技精心设计的超轻小型结构,使得整机极其小巧轻便
三相继电保护测试仪参数 ----Technical parameter
单相电流输出(有效值) | 0 - 40A/相,精度:0.2% ±5mA |
三相并联输出(有效值) | 0 - 120A/三相同相位并联输出 |
三相电流长时间允许值 | 10A |
每相最大输出功率 | 420VA |
三相并联电流最大输出功率 | 1000VA |
三并电流最大输出工作时间 | 10s |
频率范围 | 0 - 1000Hz,精度0.01Hz |
谐波次数 | 2 - 20次 |
相位 | 0 - 360°,精度0.1° |
直流电流输出 | 0 - ±20A/相,精度:0.2% ±5mA |
单相电压输出(有效值) | 0 - 125V/相,精度:0.2% ±5mV |
线电压输出(有效值) | 0 - 250V |
相电压/线电压输出功率 | 75VA/100VA |
频率范围 | 0 - 1000Hz,精度:0.001Hz |
谐波次数 | 2 - 20次 |
相位 | 0 - 360°,精度:0.1° |
单相电压输出幅值 | 0 - ±150V,精度:0.2% ±5mV |
线电压输出幅值 | 0 - ±300V |
相电压/线电压输出功率 | 90VA/180VA |
开关量输入端子 | 8对 |
空接点 | 1 - 20mA,24V 装置内部有源输出 |
电位翻转 | 无源接点:低阻短接信号;有源接点:0-250V DC |
开关量输出端子 | 4对,空接点,遮断容量:110V/2A,220V/1A |
时间范围 | 1ms - 9999s,测量精度:1ms |
整机尺寸、重量 | 460×250×580 (mm3),约27kg |
电源 | AC220V±10%,50Hz,10A |
测试仪主机重量 | 约20kg |
包装后发货尺寸及重量 | 520×300×630 (mm3),约35kg |
三相继电保护测试仪图片 ----Picture display

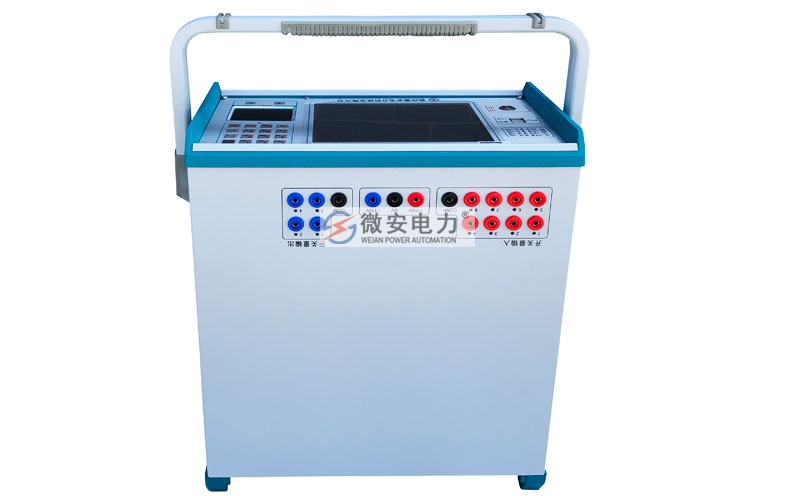

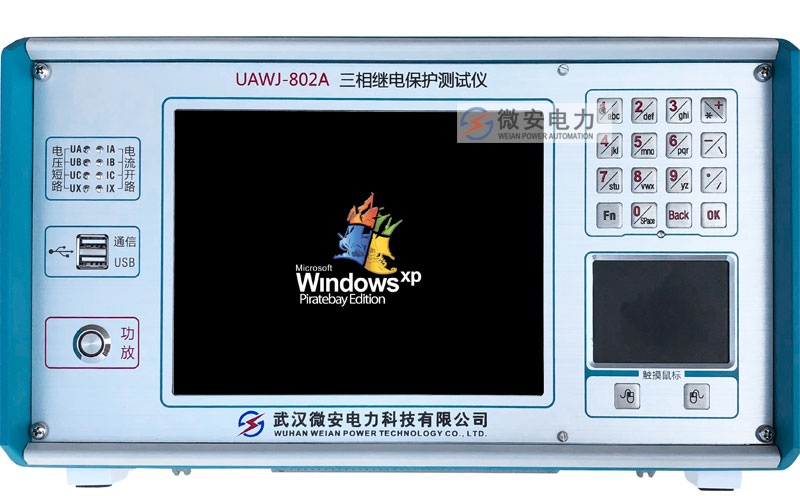

三相继电保护测试仪-面板

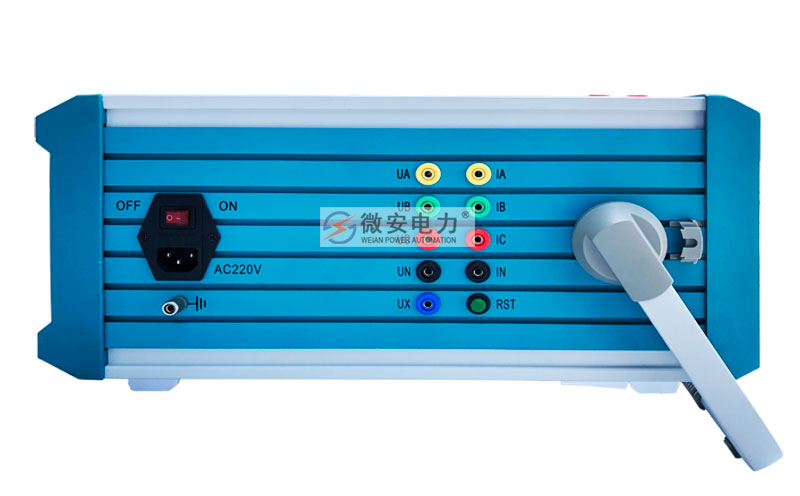

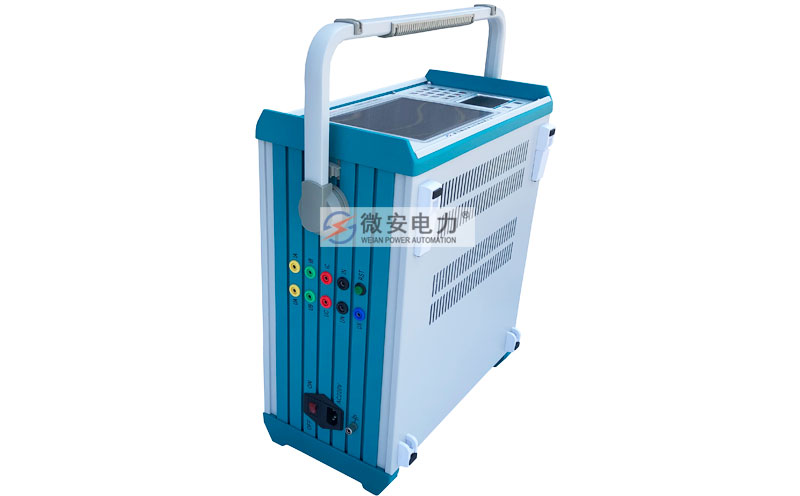

三相继电保护测试仪-左侧
杩三相继电保护测试仪-上盖
三相继电保护测试仪-左面
三相继电保护测试仪-按键
三相继电保护测试仪-触摸板

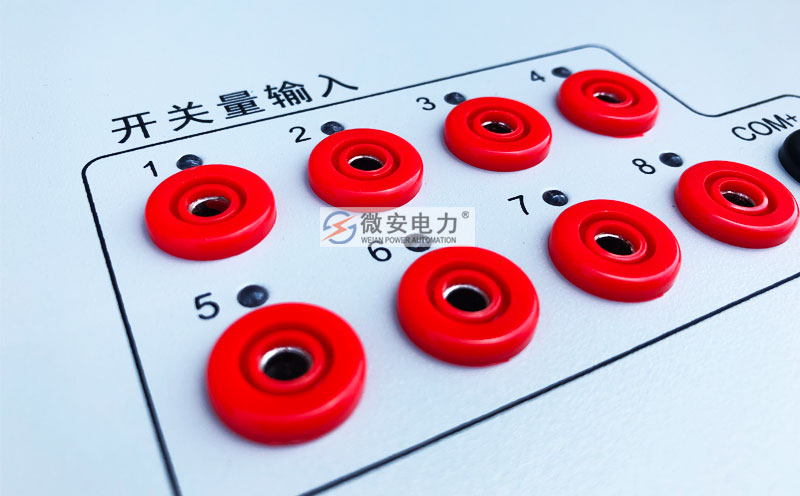

三相继电保护测试仪-端子孔

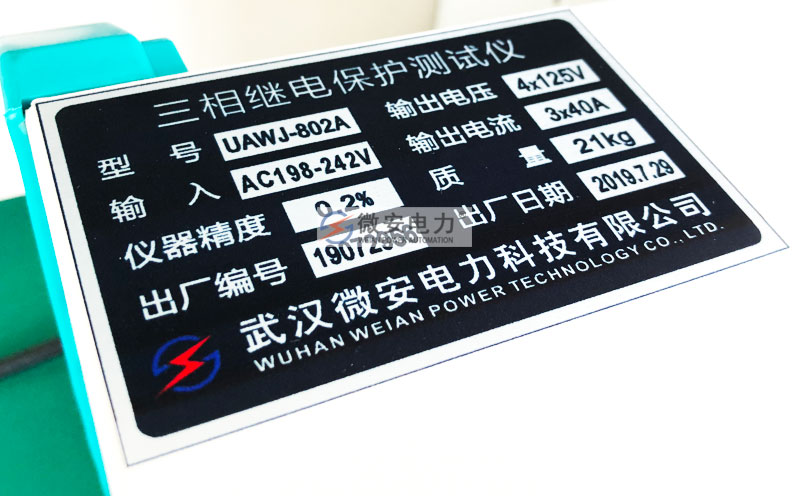

三相继电保护测试仪-铭牌

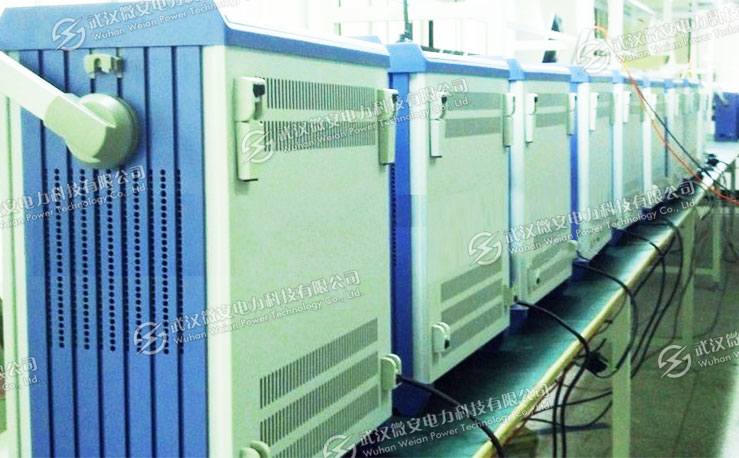

三相继电保护测试仪-生产

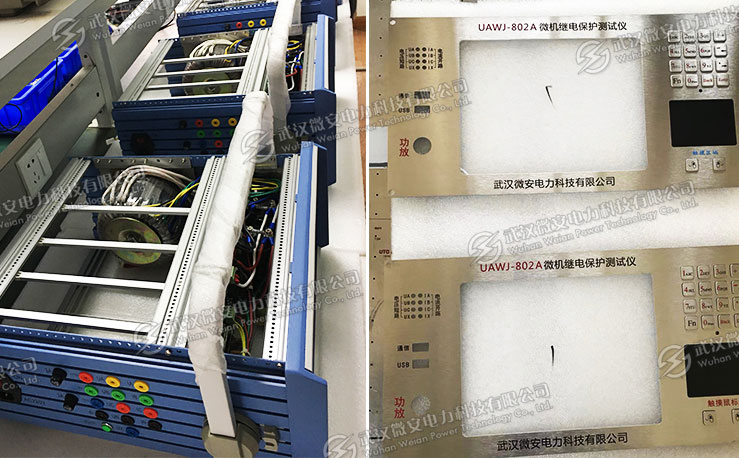

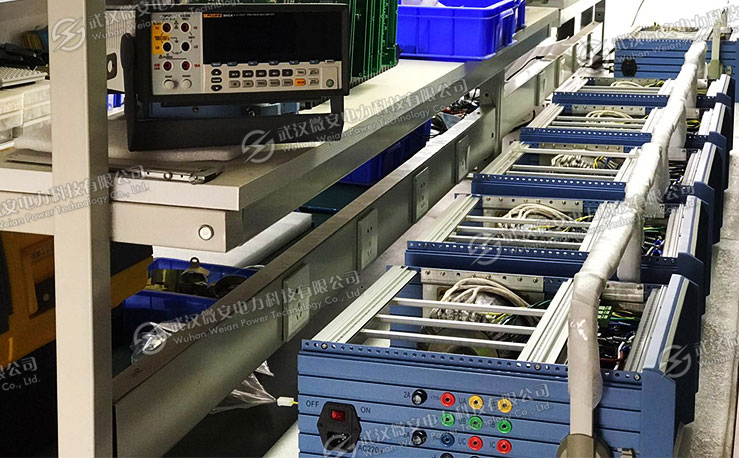

三相继电保护测试仪-装配
三相继电保护测试仪-质检

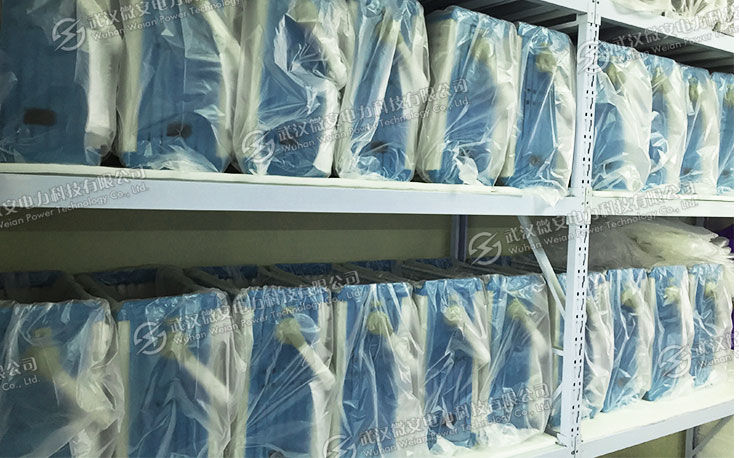

三相继电保护测试仪-仓库
三相继电保护测试仪附件配件 --------Accessories
本产品UAWJ-802A三相继电保护测试仪详细清单请以说明书或代销合同为准
三相继电保护测试仪 | 1台 | 机箱 | 1个 |
测试线包 | 1个 | 电流测试线 | 1包 |
电压及开关量测试线 | 1包 | 电源线 | 1根 |
USB数据线 | 1根 | 光盘 | 1张 |
10A保险管 | 2个 | 检验报告 | 1本 |
说明书 | 1本 | 合格证 | 1张 |
三相继电保护测试仪-拉杆机箱
三相继电保护测试仪-电流/电压线
三相继电保护测试仪-开关量线
三相继电保护测试仪-测试夹
三相继电保护测试仪-短接线
三相继电保护测试仪-附件包
杩三相继电保护测试仪-软件/通信线
三相继电保护测试仪-电源线/保险管
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
UAWJ-802型、UAWJ-802B型外观与附件均与UAWJ-802A型一致
