无线继电保护矢量分析仪

UASL-W无线继电保护矢量分析仪

UASL-W无线继电保护矢量分析仪由两台手持测量终端组成,可无线同步测量六路电压、电流幅值及相位,也可单独做为三相伏安相位表使用
说明书 打印产品 产品ID: 21
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「无线继电保护矢量分析仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 无线继电保护矢量分析仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

无线继电保护矢量分析仪简介   ----Product introduction

UASL-W无线继电保护矢量分析仪又称为六相保护回路矢量测试仪、回路矢量分析仪。由两台手持测量终端组成,可无线同步测量六路电压、电流幅值及相位,也可单独做为三相伏安相位表使用。UASL-W无线继电保护矢量分析仪采用按键式操作、能自动切换量程、实现大容量存储、且可显示向量图,非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用。同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。

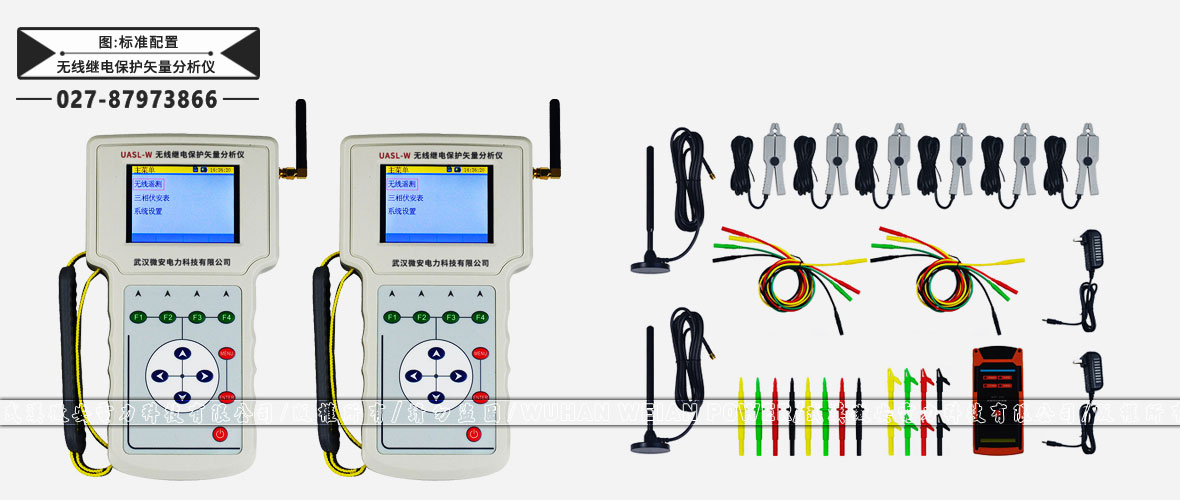

无线继电保护矢量分析仪标准配置

主要特点

1、分布式无线同步测量伏安相位电参数,无线同步测量六路电压,六路电流幅值相位;
2、单独使用可当作三相伏安相位表;
3、无线同步测量相位精度在0.2°以内;
4、无需GPS,避免长时间寻星;
5、无需放电缆来引入参考电压,避免由于电缆绝缘或者操作问题造成的PT二次短路;
6、能同步测量智能电网合并单元前的变压器高、低压侧差动保护CT信号;
7、采用专用定制天线,轻松应对站内各种复杂环境的远距离无线通讯;
8、可选的无线中继器,解决地下室及屏蔽很好的室内无线通讯的问题;
9、测量频率;
10、测量功率;
11、显示六角图向量;
12、三相不平衡度测量;
13、电流幅值相位测量最小可达1mA,非常适合变电站主变带负荷试验,新建站或负荷小的站电流测量;
14、具有抗谐波干扰的功能,在有谐波的情况下,依然保持测量的精度;
16、自动切换量程;
17、电压、电流采样全隔离;
18、可通过SD卡升级应用程序;
19、采用3.5寸彩色液晶显示屏;

无线继电保护矢量分析仪参数   ----Technical parameter

型号 UASL-W
测试用途 同步测量六路电压/电流幅值、相位
工作电源 输入电压 185Vac~250Vac
频率 50/60Hz
输入功率 40VA
接头 标准DC插头
电压 测量范围 5~600V
测量误差 0.5%×读数±5个字
分辨率 0.1V
电流 测量范围 0.001~6A(可扩展)
测量误差 0.5%×读数±5个字
分辨率 0.0001A
有功功率 测量范围 0.005~3600W
测量误差 0.5%×读数(PF=1)
分辨率 0.1W
无功功率 测量范围 0.005~3600Var
测量误差 0.5%×读数(PF=0)
分辨率 0.1Var
频率 测量范围 45~65Hz
测量误差 ±0.02Hz
分辨率 0.01Hz
相位 测量范围 0~360°
测量误差 ±0.2°
分辨率 0.1°
环境条件 运行温度 -20℃~+50℃
存储温度 -20℃~+50℃
湿度 相对湿度:5%~95%,不结露
物理特性 尺寸 手持终端×2:135×240×55mm3
外包装箱×2:390×290×105mm3
重量 手持终端×2:1kg(不含附件)
总重量×2:2.5kg(含附件)

无线继电保护矢量分析仪图片   ----Picture display

无线继电保护矢量分析仪附件配件   --------Accessories

本产品UASL-W无线继电保护矢量分析仪详细清单请以说明书或代销合同为准


测量终端 2台
电流钳 2把
电压测试线 1条
电压测试用鳄鱼夹 8个
5V/3A电源适配器 2个
SD卡(8G 1张
3.7V,6000mAH锂电池 1块
胶棒天线 2根
专用定制天线 2根
检验报告 1本
说明书 1本
合格证 1张


注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
