放电计数器在线监测器校验仪

UAFD-A10放电计数器在线监测器校验仪

放电计数器在线监测器校验仪又称在线电流监测电流表校验仪 、全自动避雷器泄露电流表校验仪,是用于校验避雷器放电计数器和避雷器漏电电流的专用仪器........
说明书 打印产品 产品ID: 202
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「放电计数器在线监测器校验仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 放电计数器在线监测器校验仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

放电计数器在线监测器校验仪简介   ----Product introduction

UAFD-A10放电计数器在线监测器校验仪又称在线电流监测电流表校验仪 、全自动避雷器泄露电流表校验仪,是用于校验避雷器计数器和校验避雷器漏电电流的专用仪器。

放电计数器在线监测校验仪具有2个功能:计数器校验和电流校验功能,能根据避雷器在线监测装置的量程选择校验电流,自动校验,测量完成自动切断输出电压。

主要特点

1、全自动放电计数器在线监测器校验仪,具有2个功能:放电计数器校验和电流校验功能。
2、严格按照安全标准设计
3、冲击电压可自定义设置
4、根据避雷器在线监测装置的量程选择校验电流,自动校验
5、测量完成时自动切断输出电压
6、2种电源方式:使用锂电池供电, 同时可以在使用状态中充电。停电时,可自动从AC电源供电转换为电池供电。
7、全中文显示,中文提示操作,简单明了,并且可以显示绝缘电阻模拟柱。
8、完善的保护功能,并且备熔丝烧断提示功能。

放电计数器在线监测器校验仪参数   ----Technical parameter

安全规格 IEC 61010-1    CAT.IV  600V 污染度2
IEC 61326 EMC 规格:测试,控制和检验用电气设备
IEC60529 IP64 (外盒合闭状态)
交流电源 220V± 10%,50/60 HZ ,20 VA
电池供电 16.8V锂离子可充电蓄电池
电池续航时间 1000V放电约3000次或待机16小时
尺寸(长x 宽x 高) 26cm x 20cm x 16cm
重量 3kg
测试电压精度 标称值的100% 到110%
电流测试量程 10mA
电流测量精度 1%+3uA
放电计数器校验功能参数
输出冲击电流波形 8/20 uS(冲击涌流从发生到峰值时间8uS,从发生到下降到50%峰值时间20uS),电流峰值:>500A
放电电压 600V、800V、1000V、1200V
放电次数 可设置1—30次
放电间隔 可设置3—30秒
放电保护 放电完成后仪器自动切断输出电压,安全可靠,防止造成人身危险
在线监测漏电电流校验功能参数
电流输出范围 0.1— 10mA,电流按10%、20%、50%、70%、100%自动输出
输出精度 1%+3uA
电流输出清单

假如计数器电流为3mA,则输出的电流分别为 0.3mA 0.6mA 1.5mA 2.1mA 3mA

输出设定值 输出值
10% 20% 50% 70% 100%
1mA 0.1mA 0.2mA 0.5mA 0.7mA 1mA
2mA 0.2mA 0.4mA 1mA 1.4mA 2mA
3mA 0.3mA 0.6mA 1.5mA 2.1mA 3mA
4mA 0.4mA 0.8mA 2mA 2.8mA 4mA
5mA 0.5mA 1mA 2.5mA 3.5mA 5mA
6mA 0.6mA 1.2mA 3mA 4.2mA 6mA
7mA 0.7mA 1.4mA 3.5mA 4.9mA 7mA
8mA 0.8mA 1.6mA 4mA 5.6mA 8mA
9mA 0.9mA 1.8mA 4.5mA 6.3mA 9mA
10mA 1mA 2mA 5mA 7mA 10mA

放电计数器在线监测器校验仪图片   ----Picture display

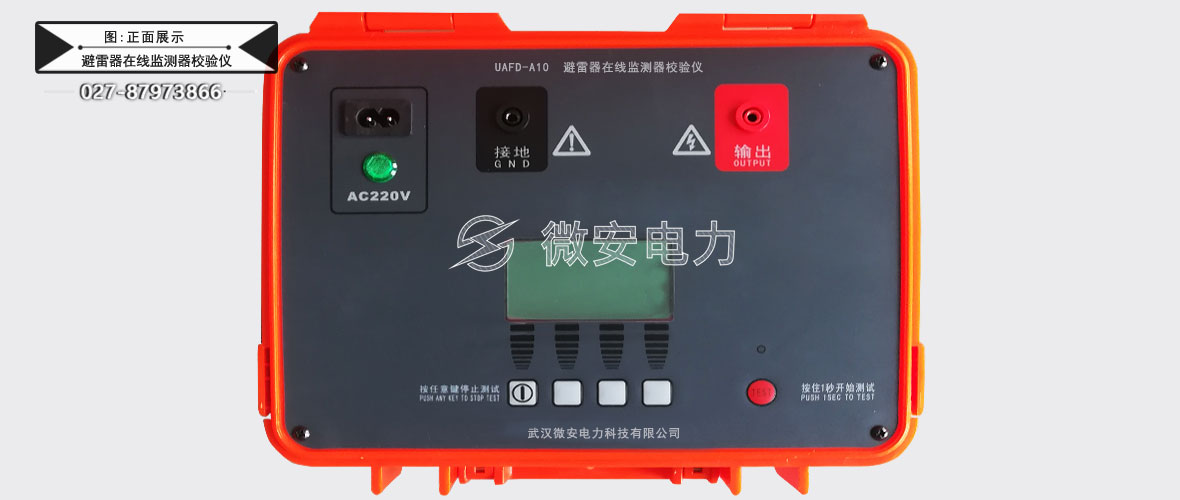

放电计数器在线监测器校验仪-正面展示

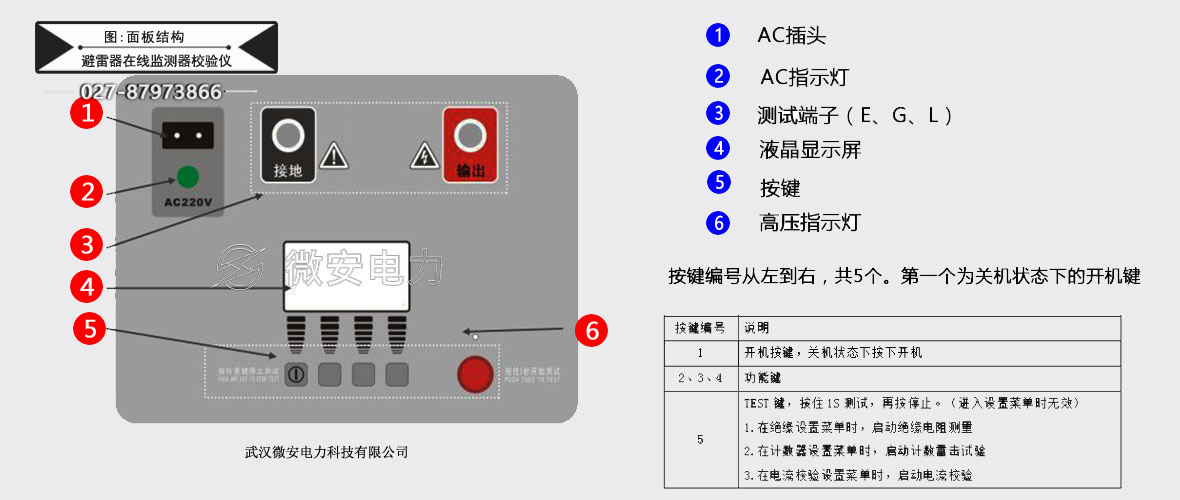

放电计数器在线监测器校验仪-面板结构

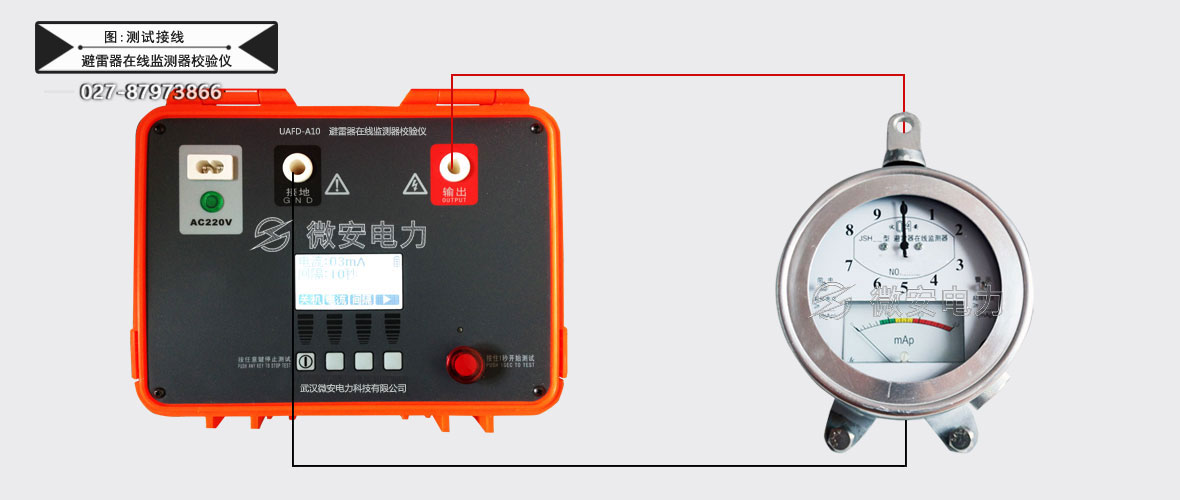

放电计数器在线监测器校验仪-测试接线
