高压电缆的介质损耗怎么测试?

发布时间:2022-01-07 21:05:14 阅读次数: 377次
电缆因其电容量较大,且介质损耗测试是在异频高压下进行测试,容性电流很大,目前市面上常规的介质损耗测试仪虽然都可以输出10KV高压,但是其容量较小,对电缆施加电压,加不了高压,所以目前对电缆进行介质损耗测试,主要用超低频做为高压电源或者串联谐振做为高压电源,使用

高压电缆介质损耗测试仪

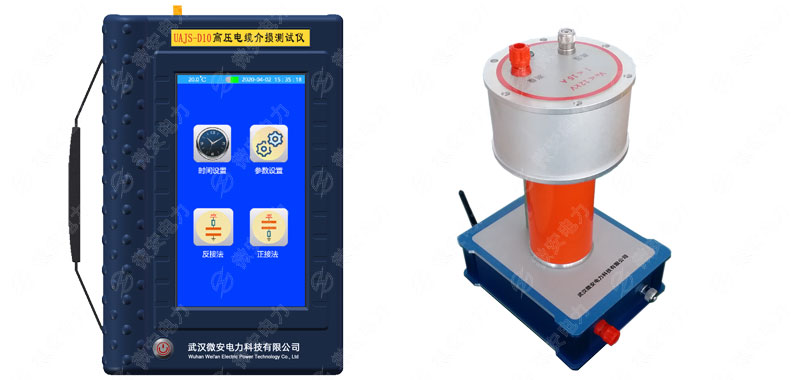

上图为高压电缆介质损耗测试仪

电缆因其电容量较大,且介质损耗测试是在异频高压下进行测试,容性电流很大,目前市面上常规的介质损耗测试仪虽然都可以输出10KV高压,但是其容量较小,对电缆施加电压,加不了高压,所以目前对电缆进行介质损耗测试,主要用超低频做为高压电源或者串联谐振做为高压电源,使用这种外施高压的办法进行测试。这种试验方案,常规的介质损耗测试仪都无法满足,且接线繁琐。目前我公司根据客户反馈及结合现场试验情况,推出了新一代的高压电缆介质损耗测试仪。

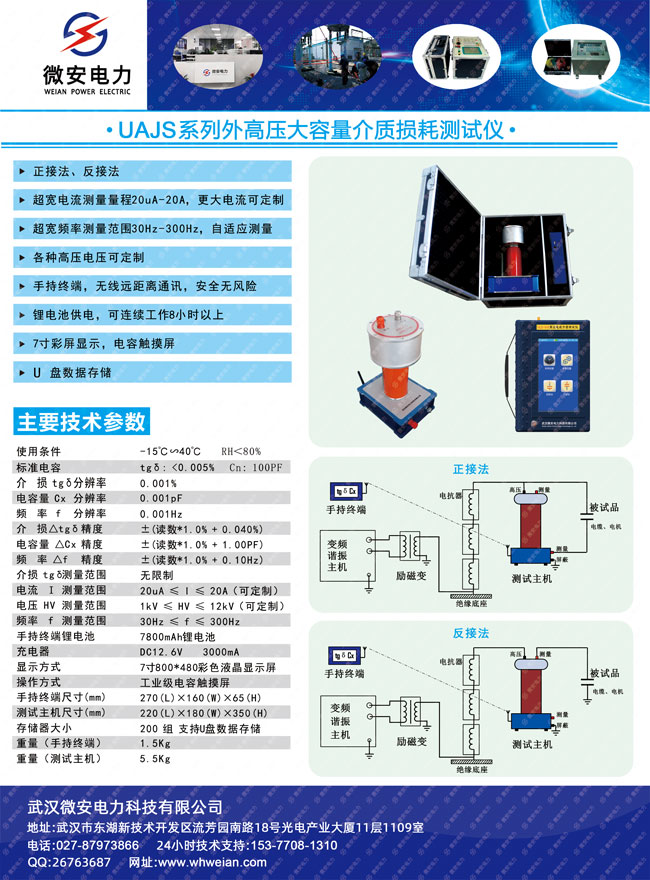

高压电缆介损测试仪,主要针对大容量和高电压容性设备,如高压电机,高压套管的出厂试验,高压电缆等,在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下,进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试,正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量,范围可达30Hz-300Hz。

高压电缆介质损耗测试仪特点

  • 7寸彩色液晶显示工业级电容屏

仪器采用高端电容式触摸7寸彩色液晶显示屏,超大显示界面所有操作步骤中文菜单显示,每一步都清晰明了。

  • 超宽电流量程

正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围,更大电流可定制。

  • 超宽频率范围

外施高压频率可达30Hz-300Hz的超宽范围,自适应测量。

  • 各种高电压可定制

外施高压电压能够满足各种高电压环境,可根据用户需求定制。

  • 光纤高压通讯

测试主机高压采样与低压采样之间采用工业级光纤通讯模块,在兼顾高低压之间绝缘性能的同时又能最大程度保障测试数据的精度。

  • 独立手持操作终端

手持终端与测试主机完全隔离采用2.4G无线通讯,整个测试过程中用户只需在手持终端上操作即可,最大程度保障操作人员的人身安全。

  • 锂电池供电

手持终端、测试主机低压端、测试主机高压端,都采用锂电池供电,充满电可连续工作8小时以上。

  • U盘存储

本机存储的数据可以通过USB接口保存至U盘中
