数字双钳相位伏安表简介 ----Product introduction

SMG2000B数字双钳相位伏安表又称数字双钳相位伏安表、双钳相位伏安表，SMG2000B数字双钳相位伏安表用于测量电压、电流及相位功能，一种高精度、手持式、双通道输入测量仪表。SMG2000B数字双钳相位伏安可以很方便的在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序以及检测变压器的接线组别，测试二次回路和母差保护系统。

SMG2000B数字双钳相位伏安表是微安电力研发中心参考JJG440-2008计量行业标准专为现场测量电压、电流及相位而设计的一种便携手持式、高精度、双通道输入测量测试仪，该SMG2000B数字双钳相位伏安可以很方便的在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序以及检测变压器的接线组别，测试二次回路和母差保护系统。

SMG2000B数字双钳相位伏安表读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等，该数字双钳相位伏安表采用钳形电流互感器转换方式输入被测电流，在测量时无需断开被测线路，测量U1-U2两电压之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短导致烧毁测量仪表，SMG2000B数字双钳相位伏安表显示器采用了高反差液晶显示屏，仰角超过70°，以获得优秀视觉效果，该数字双钳相位伏安表变广泛的用于电力检修部门及电力生产企业。

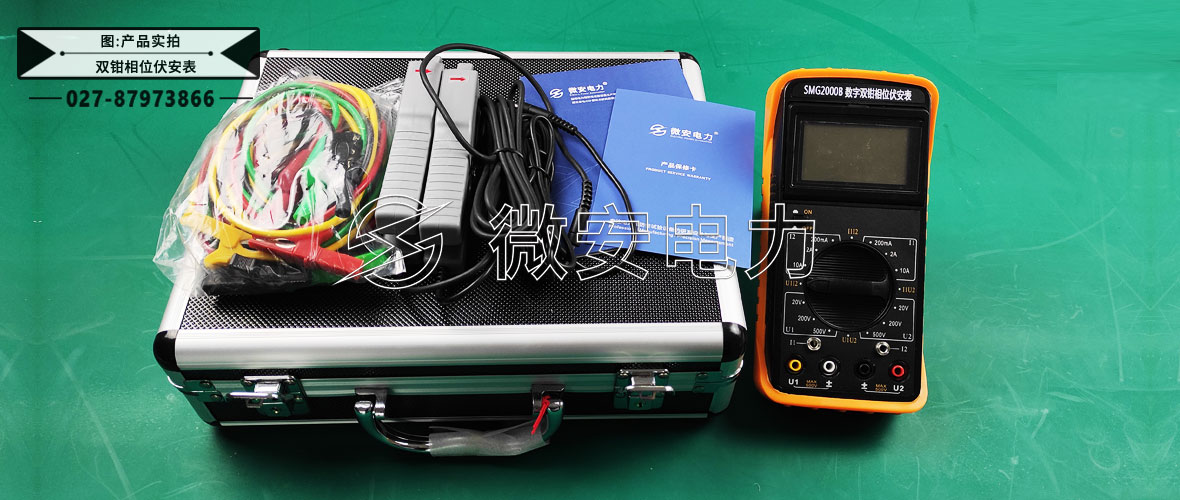

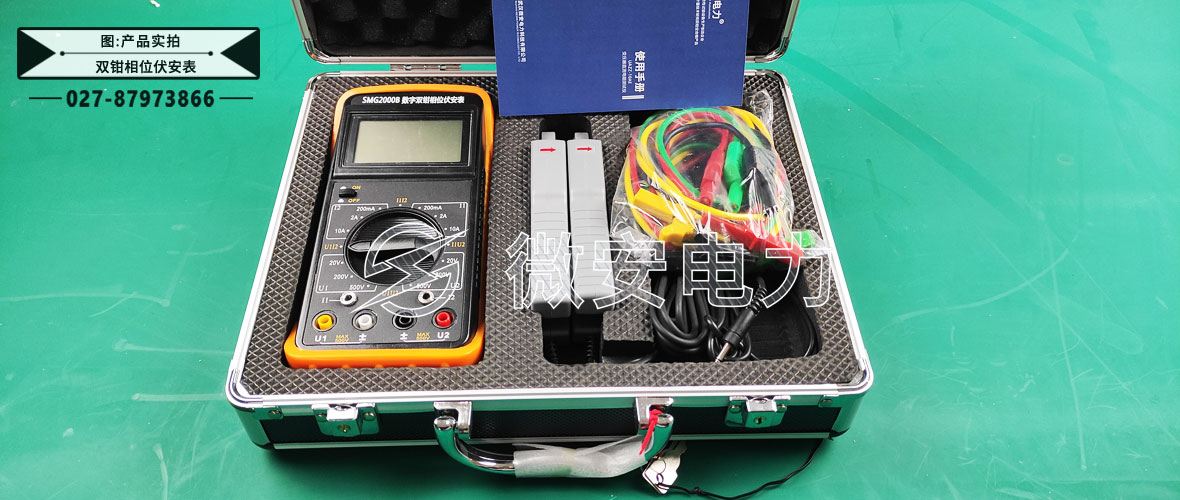

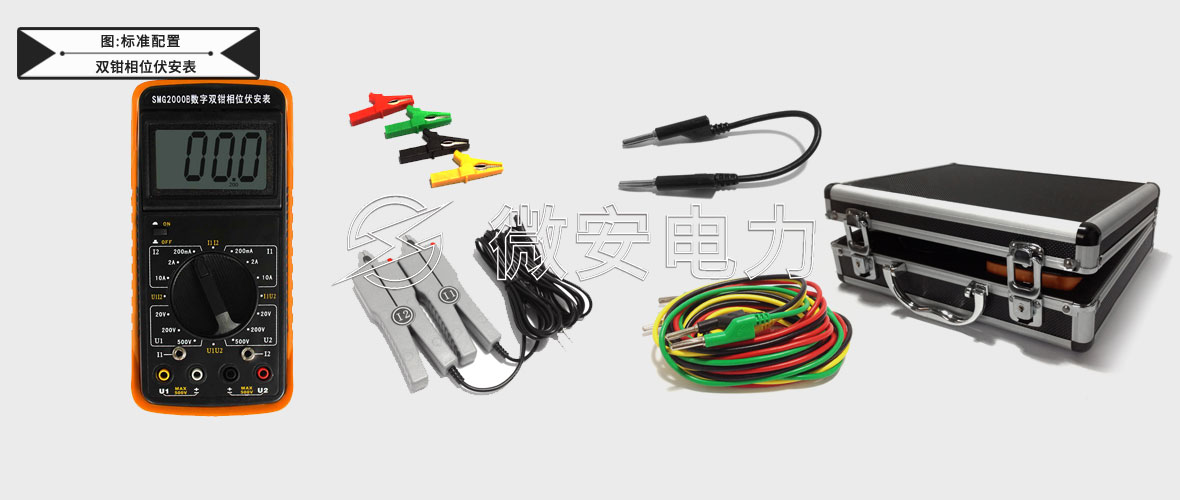

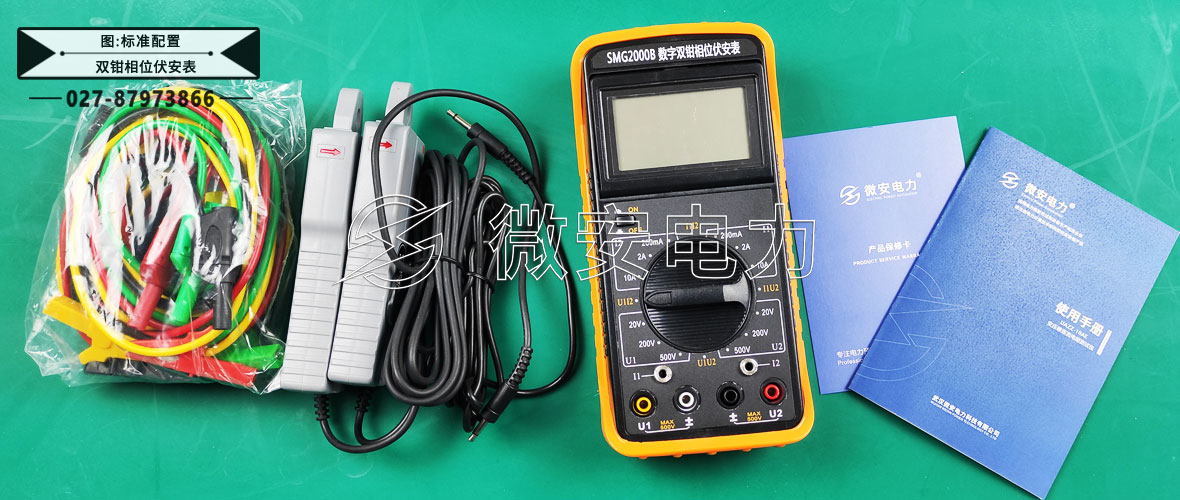

数字双钳相位伏安表标准配置

主要特点 ----Main features

1、该数字双钳相位伏安表结构精巧，使用方便
    a、手持式结构
    b、在10mA～10A电流范围内，3V～500V电压范围内测量相位时不用断开电路和更换量限
    c、显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得优秀视觉效果
    d、开关功能及布局合理，转动开关即可读出被测电压、电流及其相位
2、绝缘电阻
    该双钳相位伏安表采用专利电流钳，此相位伏安表电流分辩率达0.1mA；电压分辩率0.1V
3、低功耗
    该SMG2000B数字双钳相位伏安表，相位伏安表微功耗设计，且具有电池电压检测功能

数字双钳相位伏安表参数 ----Technical parameter

参比工作条件	环境温度	(23±5)℃
	环境湿度	(45～75)% RH
	被测信号波形	正弦波、β=0.02
	被测信号频率	(50±0.2)Hz
	被测载流导线在钳口中的位置	任意
	测量相位时被测信号幅值范围	100～220V、0.5～1.5A
	外参比频率电磁场干扰	应避免

基本误差极限

(1)交流电压测量误差

量限	分辨率	基本误差极限
20V	0.01V	±(1.0%RD+2)
200V	0.1V
500V	1V

输入阻抗：各量限均为2MΩ

(2)交流电流测量误差

量限	分辨率	基本误差极限
200mA	0.1mA	±(1.0%RD+2)
2A	1mA
10A	10mA

(3)相位 [U-U、U-I、I-I]

表3：工频相位测量误差

范围	分辨率	基本误差极限
0～360°	1°	±3°

测U1-U2相位时电压输入回路阻抗：40KΩ

工作误差

额定工作条件	环境温度	(0～40)℃
	环境湿度	(20～80)% RH
	被测信号波形	正弦波、β=0.05
	被测信号频率	(50±0.5)Hz
	被测载流导线在钳口中的位置	任意
	测量相位时被测信号幅值范围	测U1-U2相位时：30V～500V
		测I1-I2 相位时：10mA～10.00A
		测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
	外参比频率电磁场干扰	应避免
额定工作误差极限	在上所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍

其它特性

显示位数	三位半
采样速率	3次/秒
电源	单个9V迭层电池、电源电流小于5mA
尺寸	表壳尺寸	192×95×55mm³
	钳壳尺寸	140×42×20mm³
	钳口尺寸	Φ7mm×9mm
重量	表体	280g
重量	测量钳	2×200g
储存条件	温度	－10℃～50℃
