手持式三相相位伏安表

SMG3001手持式三相相位伏安表

SMG3001手持式三相相位伏安表又称智能三钳相位伏安表,主要用于测试电压、电流、频率、相位、功率等电参数,该相位伏安表不仅可以三相同时测量,还可以实时显示三相的相位关系向量图.....
说明书 打印产品 产品ID: 236
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「手持式三相相位伏安表」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 手持式三相相位伏安表整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

手持式三相相位伏安表简介   ----Product introduction

SMG3001手持式三相相位伏安表又称三钳相位伏安表,数字式三相相位伏安表、手持式相位伏安表、手持式电力矢量分析仪,及多功能三相相位伏安表

手持式三相相位伏安表是一款专为现场测试的多功能智能仪表,由主机、电流 钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏,图形菜单界面显示, 向量图指示,一目了然。电流钳一体化手柄设计,便于操作,非常适用于排线密 集的场所。仪表可以在被测回路不开路的情况下,同时测量三相交流电压、电流、 电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、 视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测 试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度 表的接线正确与否,检修线路设备等,为用电检查人员提供一种安全、准确、便 3 捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院 校、计量部门等。尤其适用于电能计费系统及继电保护系统

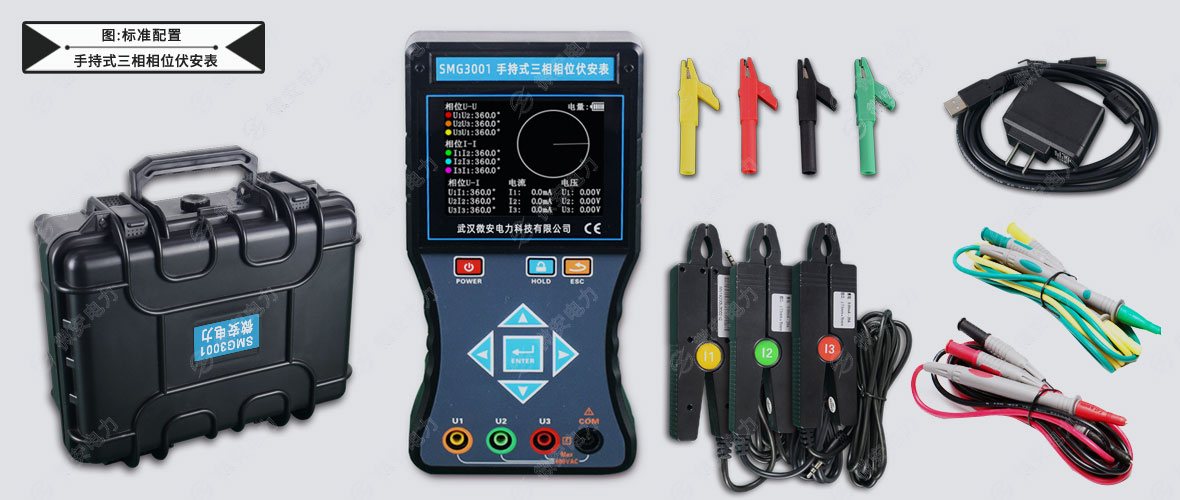

SMG3001手持式三相相位伏安表-标准配置

SMG3001手持式三相相位伏安表-标准配置

手持式三相相位伏安表参数   ----Technical parameter

1.一般规格参数
功能 同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等
电源 DC 8.4V可充锂电池,USB充电口,满电工作约10小时
 额定电流 约180mA Max
 显示模式 3.5寸真彩液晶屏显示
 仪表尺寸 长宽厚:196mm×92mm×54mm
 钳口尺寸 φ7.5mm×13mm
 采样速率 约3次/秒
量    程 交流电压:0.00V~600V
交流电流:0.0mA~20A
相位:0.0°~360.0°
频率:45.00Hz~65.00Hz
有功功率:0.0W~12kW
无功功率:0.0VAR~12kVAR
视在功率:0.0VA~12kVA
功率因数:-1~+1
电流矢量和:0mA~60A
分辨率 电压:AC 0.01V
电流:AC 0.1mA
相位:0.1°
频率:0.01Hz
有功功率:0.1W
无功功率:0.1VAR
视在功率:0.1VA
功率因数:0.001
电流矢量和:1mA
精度 (基准条件下) 电压:±(0.5%量程)
电流:±(0.5%量程)
相位:±1°(工作条件下的相位误差:10mA~20A为±3°;10mA以下±6°)
有功功率:±(1.0%量程)
无功功率:±(1.0%量程)
视在功率:±(1.0%量程)
频    率:±(1.0%量程)
功率因数:±0.03
相    序 正相:U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁
反相:U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁
检测速率 约2秒/次
数据保持 测试中按HOLD键保持数据,“HD”符号显示
数据存储 99组
充电接口 USB充电接口
自动关机 开机约15分钟后,仪表自动关机,以降低电池消耗
背光功能 有,背光亮度可调节
电压检测 当电池电压低于6.5V时,电池电压低符号显示,提醒给电池充电
仪表质量 主机:350g(带电池)
电流钳:170g×3
总质量:约1.35kg
测试线长度 1.5m
电流钳线长 2m
工作温湿度 -10℃~40℃;80%Rh以下
存放温湿度 -10℃~60℃;70%Rh以下
输入阻抗 测试电压输入阻抗为:1MΩ
耐    压 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟
绝    缘 仪表线路与护套外壳之间≥100MΩ
结    构 双重绝缘,带绝缘防振护套
适合安规 IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2

手持式三相相位伏安表图片   ----Picture display

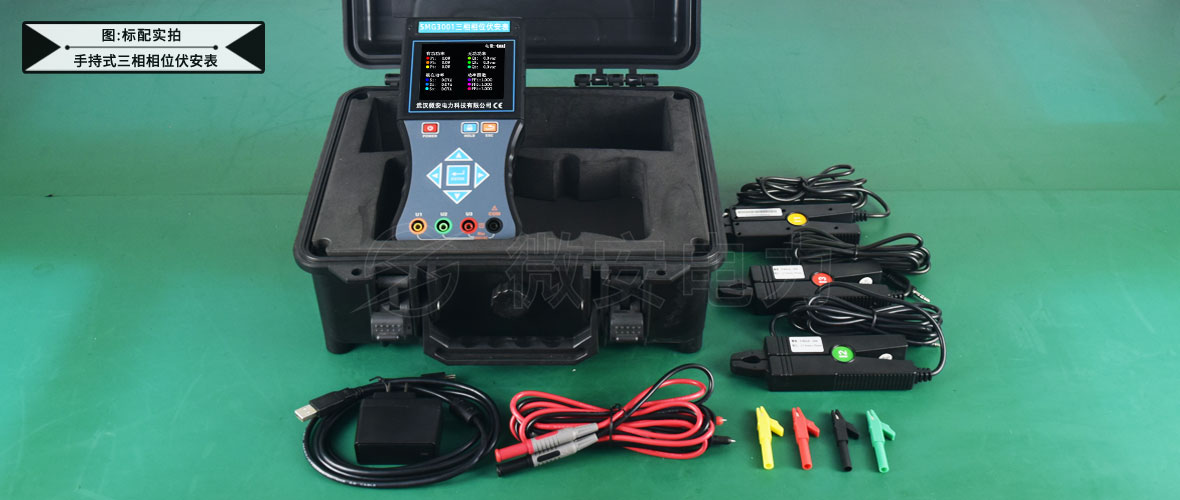

SMG3001手持式三相相位伏安表-标配实拍

SMG3001手持式三相相位伏安表-标配实拍

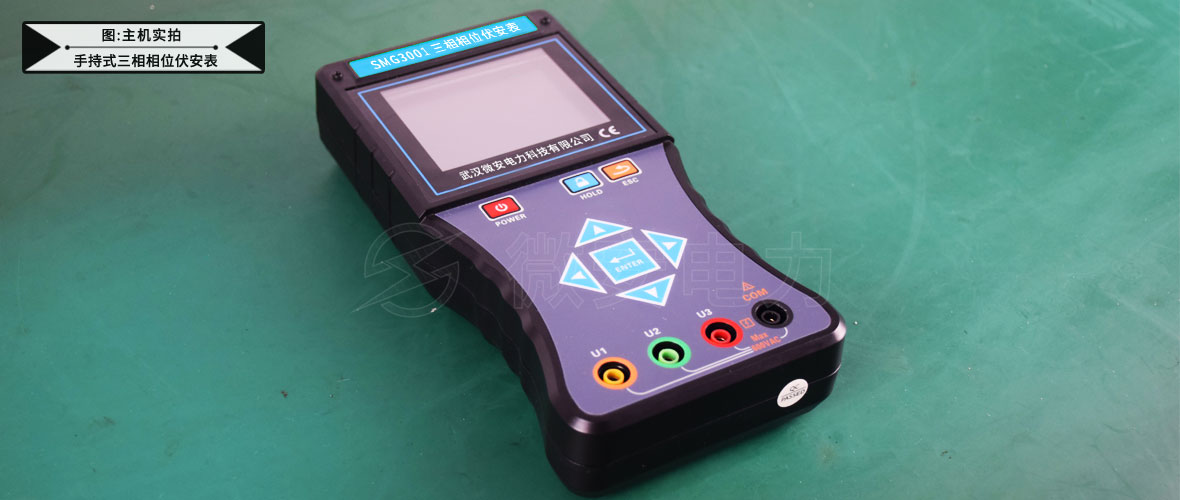

SMG3001手持式三相相位伏安表-主机实拍

SMG3001手持式三相相位伏安表-主机实拍

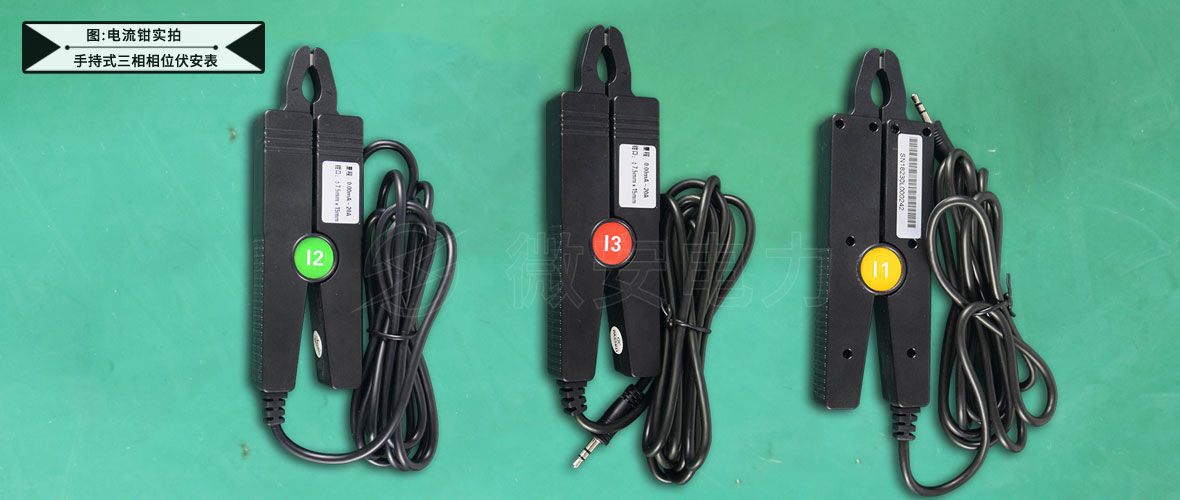

SMG3001手持式三相相位伏安表-电流钳实拍

SMG3001手持式三相相位伏安表-电流钳实拍

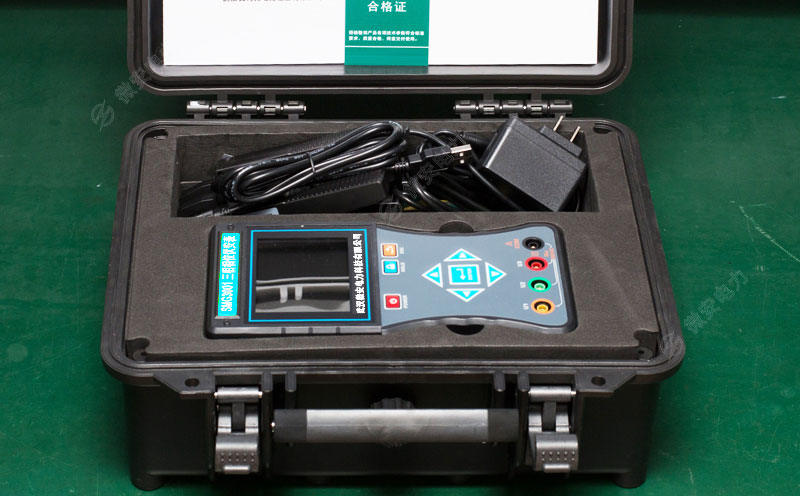

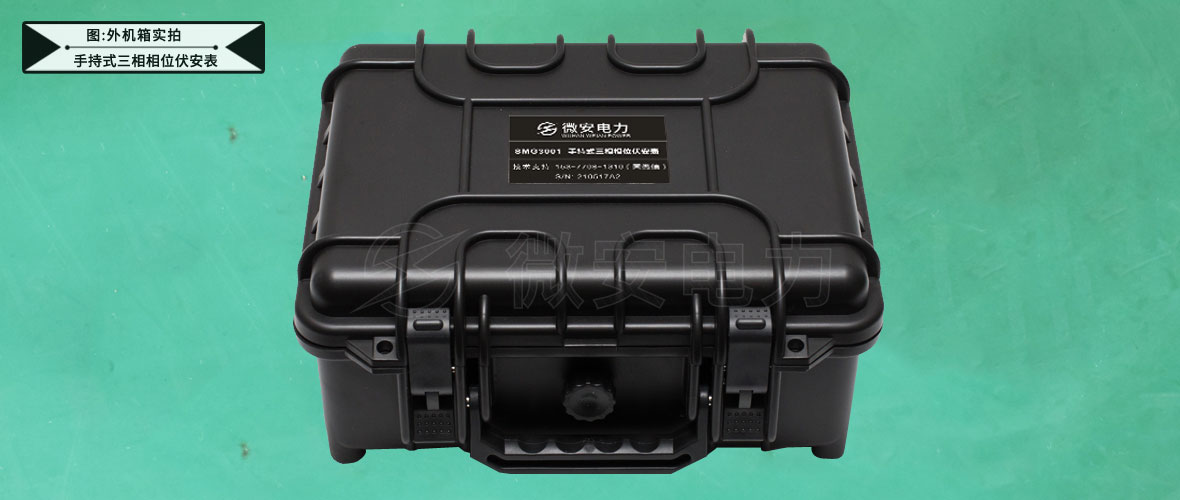

SMG3001手持式三相相位伏安表-外机箱实拍

SMG3001手持式三相相位伏安表-外机箱实拍

图片SMG3001手持式三相相位伏安表实拍展示....
手持式三相相位伏安表

手持式三相相位伏安表

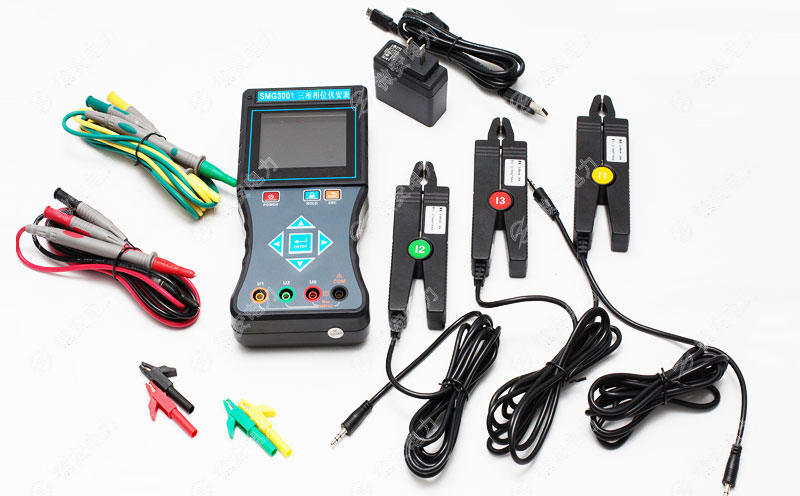

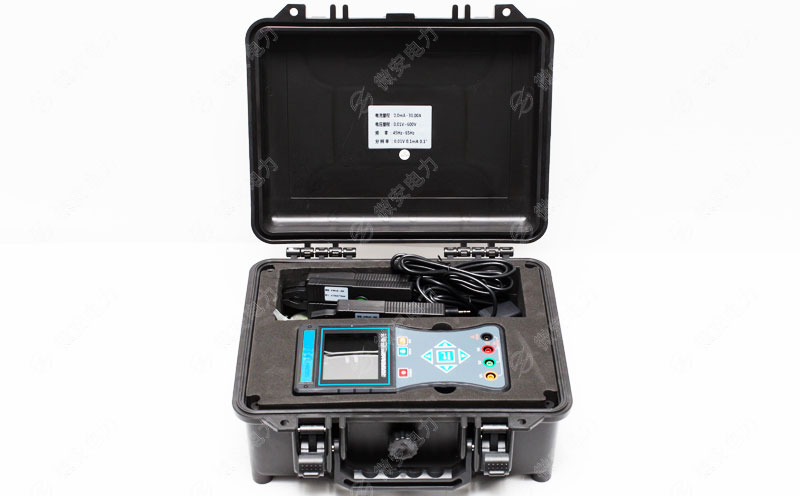

手持式三相相位伏安表标配

手持式三相相位伏安表-标配

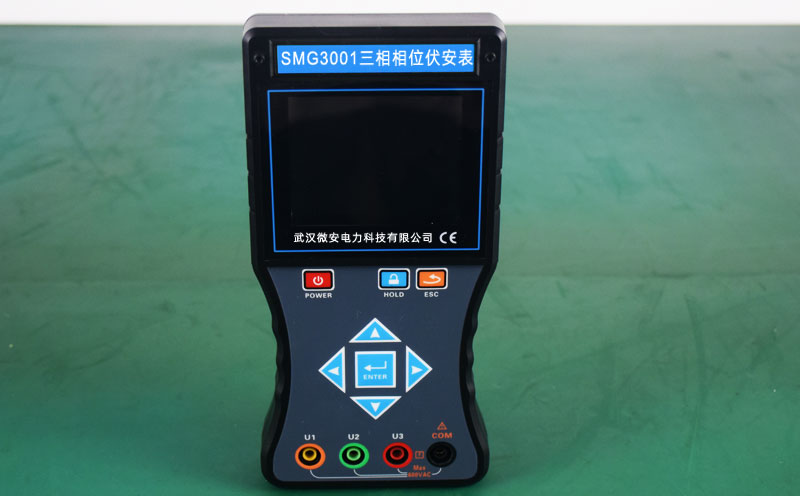

手持式三相相位伏安表手持主机

手持式三相相位伏安表-手持主机

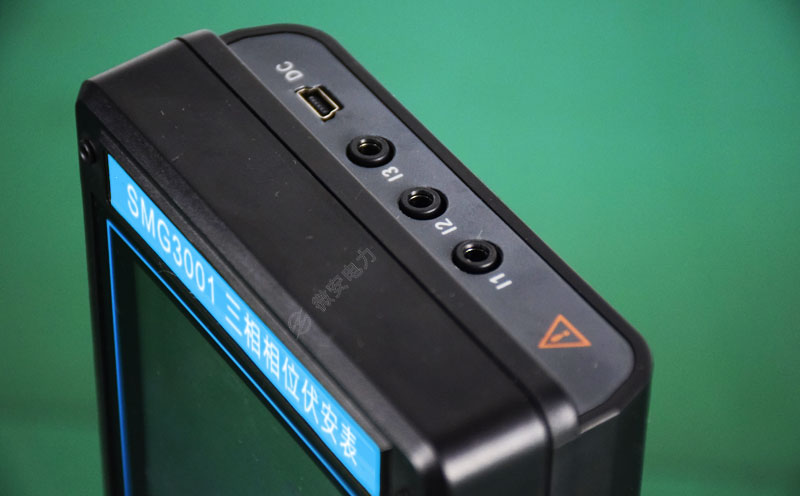

手持式三相相位伏安表电流端子

手持式三相相位伏安表-电流端子

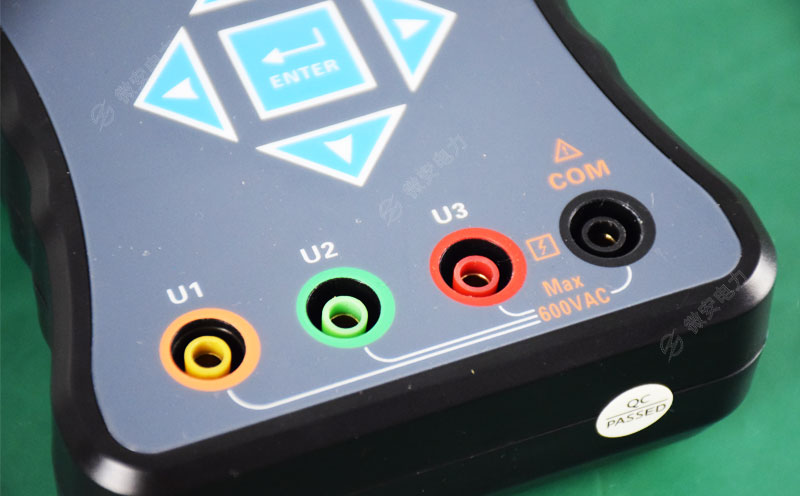

手持式三相相位伏安表-电压端子

手持式三相相位伏安表-电压端子

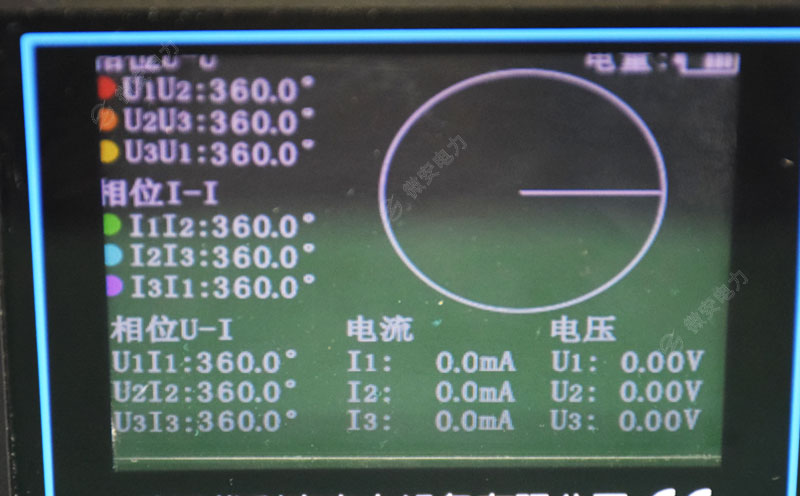

手持式三相相位伏安表-测试界面

手持式三相相位伏安表-测试界面

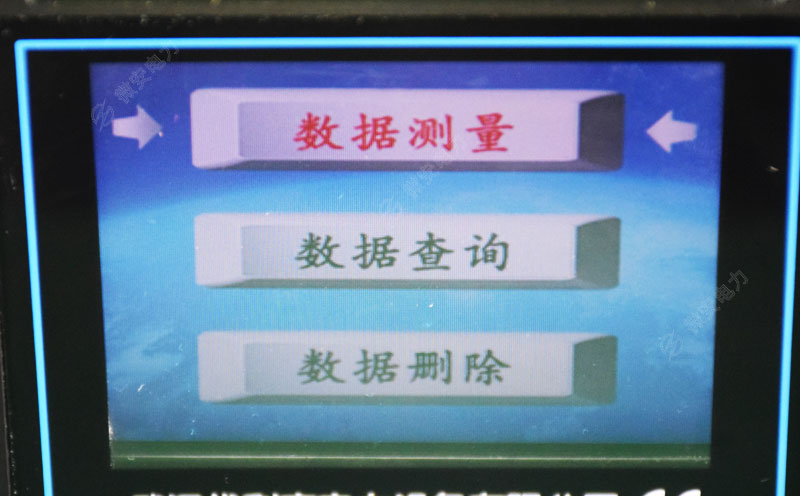

手持式三相相位伏安表软件菜单

手持式三相相位伏安表-软件菜单

手持式三相相位伏安表实拍

手持式三相相位伏安表-实拍

手持式三相相位伏安表附件配件   --------Accessories

手持式三相相位伏安表技术应用   --------Technology application

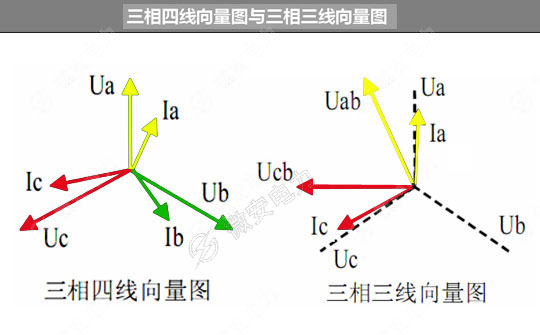

三相四线与三相三线的相位矢量图
三相三线(三相负载平衡时的相位)
相位关系 相位值 相位关系 相位值
Uab-Ucb 300° Ia-Ic 240°
Uab-Ia 30° Ucb-Ic 330°

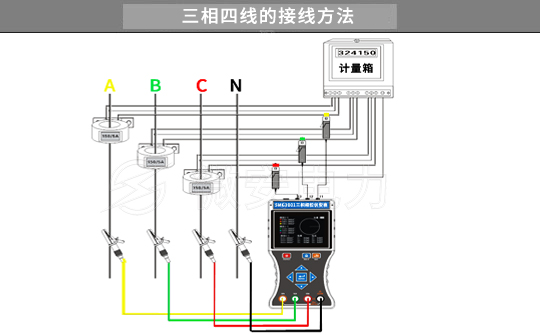

三相相位伏安表测试三相四线的接线图

• 电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔

•将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC

• 根据各种相位关系判断感性容性负载、相序、极性试

• 相位显示在0°~90°范围,则被测负载为感性

• 显示在270°~360°范围,则被测负载为容性

• 若显示相位都接近120°,则为正相序,且极性相同

三相相位伏安表三相四线接线图
