便携式电能质量分析仪

UADN-V便携式电能质量分析仪

UADN-V便携式电能质量分析仪是对电网运行质量进行检测及分析的专用便携式产品、参考标准:JB/T9287-1999
说明书 打印产品 产品ID: 105
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「便携式电能质量分析仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 便携式电能质量分析仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

便携式电能质量分析仪简介   ----Product introduction

UADN-V便携式电能质量分析仪又称便携式电能质量检测仪、便携式电能质量测试仪及便携式三相电能质量分析仪、便携式电能质量分析仪是专门用于检测电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题的高精度电力测试仪;便携式电能质量分析仪还具备电参量测试、矢量分析的功能,便携式电能质量分析仪标准支持:DL/T826-2002、DL/T448-2000、JJG440-2008

配备25A和500A两种高精度钳型电流互感器能够方便的诊断电能计量装置计量是否正常,直观显示三相电压,并提示48种计量装置接线判定结果接线是否正确,同时可做为用电检查仪和相位伏安表完成相应的测试功能,还可现场测量电压、电流的谐波含量(最大63次)、电度表的走字试验,查处用户换铭牌和字轮的窃电手段等功能。

UADN-V便携式电能质量分析仪设计了大容量锂离子充电电池和RS232接口,可连续使用10小时,通过连接线可与计算机通讯,实现数据管理并进行报表打印,便携式电能质量分析仪是判断电力质量的的良好工具。

便携式电能质量分析仪

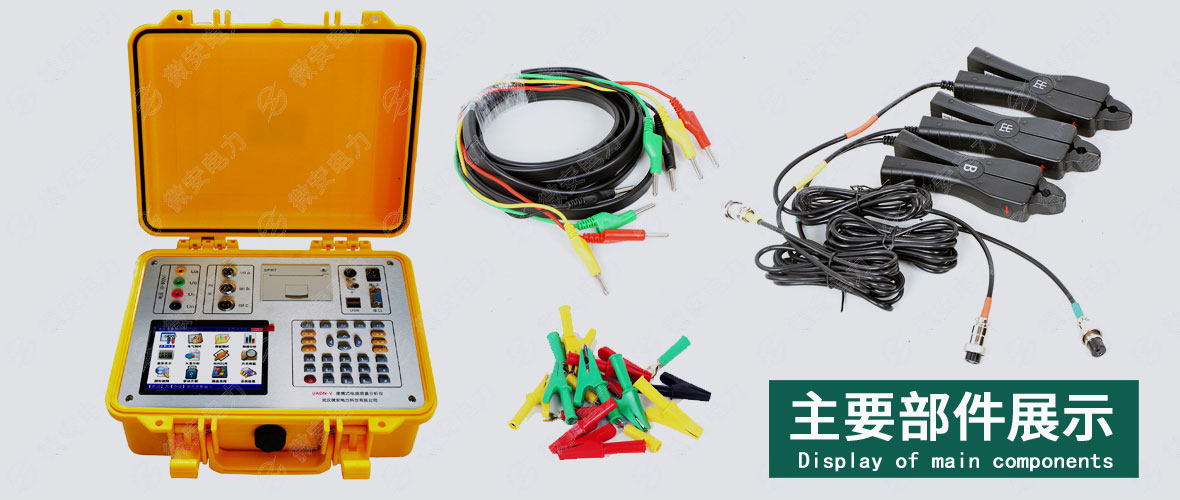

便携式电能质量分析仪--主要部件

便携式电能质量分析仪特点    ----Main features

1、专门用于检测电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题的高精度电力测试仪;同时还具备电参量测试、矢量分析的功能
2、可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量
3、可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否
4、电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路,就可以方便、安全的进行测量。根据用户的测量范围不同可以选配不同量程的钳表
5、可测量分析公用电网供到用户端的交流电能质量,其测量分析:频率偏差、电压偏差、电压波动、闪变、三相电压允许不平衡度和电网谐波
6、可显示单相电压、电流波形并可同时显示三相电压、电流波形
7、所有测试界面具备屏幕锁定功能,以方便用户读数和分析数据
8、负荷波动监视:测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势
9、电力设备调整及运行过程动态监视,帮助用户解决电力设备调整及投运过程中出现的问题
10、能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价
11、可设置不同的存储间隔时间,按设置的时间间隔连续存储数据
12、内置大容量数据存储器,按1分钟的时间间隔可连续存储18个月以上,能满足长期监测试验点的需要
13、具备USB接口,可方便的将数据直接拷贝到后台管理计算机
14、与功能强大的数据管理软件配合,可将实时采样数据直接上传到后台管理计算机,在后台进行更全面、更迅速的处理
15、具备万年历、时钟功能,实时显示日期及时间。可在现场检测的同时保存测试数据和结果,并通过串口上传至计算机,通过后台管理软件(选配件)实现数据微机化管理,具备强大的报表功能
16、采用大屏幕进口彩色液晶作为显示器,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好
17、3分钟无操作液晶显示自动进入省电模式,以便最大程度的延长电池工作时间
18、导电硅胶按键,手感好、寿命长、设计合理、操作方便
19、内置大容量、高性能锂离子充电电池,充满电连续工作10小时以上
20、体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备

便携式电能质量分析仪参数   ----Technical parameter

电压测量范围 0~400V,自动切档
电流测量范围 5A/25A(标配)
* 100A/500A(选配)
* 400A/2000A(选配)
相角测量范围 0~359.99°
频率测量范围 45~55Hz
电压通道数 三通道(UA、UB、UC)
电流通道数 三通道(IA、IB、IC)
最大谐波分析次数 63次
准确度 电压:±0.2%
频率:±0.01Hz
电流、功率:±0.5%
相位:±0.2°
误差
电能质量测试误差详见说明书。
充电电源 AC220V、频率45Hz-55Hz
电池最大工作时间 ≤10小时
尺寸 320×240×130(mm3)
重量 2.0kg

便携式电能质量分析仪图片   ----Picture display

便携式电能质量分析仪主机

便携式电能质量分析仪-测试主机

便携式电能质量分析仪软件界面

便携式电能质量分析仪--软件界面

便携式电能质量分析仪数据接口

便携式电能质量分析仪-数据接口

便携式电能质量分析仪测试线

便携式电能质量分析仪-电压测试线

便携式电能质量分析仪小电流钳

便携式电能质量分析仪-小号电流钳

便携式电能质量分析仪中电流钳

便携式电能质量分析仪-中号电流钳

便携式电能质量分析仪大电流钳

便携式电能质量分析仪-大号电流钳

便携式电能质量分析仪数据线

便携式电能质量分析仪-RS232数据线

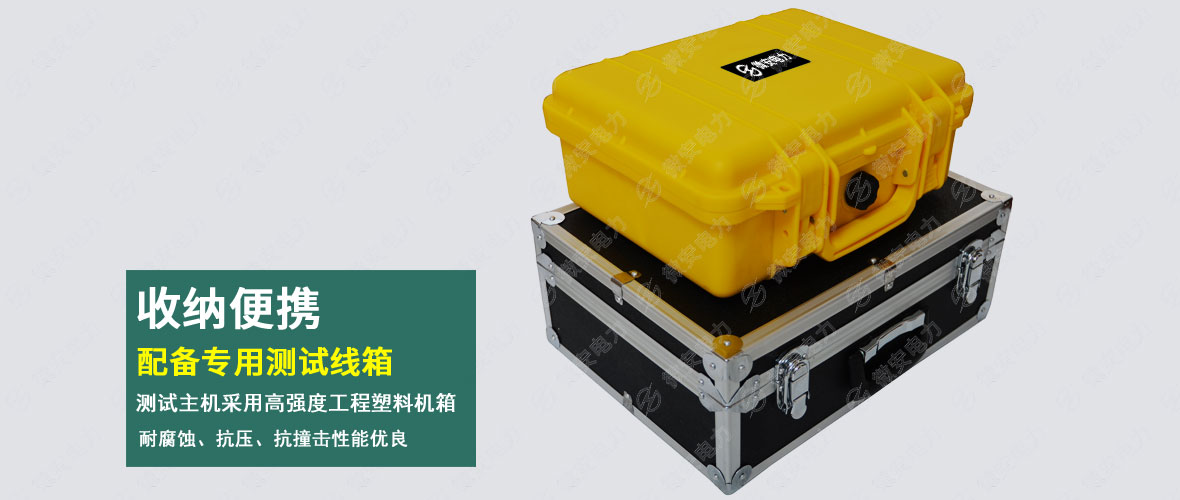

便携式电能质量分析仪收纳展示

便携式电能质量分析仪-收纳展示

便携式电能质量分析仪附件配件   --------Accessories

本产品UADN-V便携式电能质量分析仪详细清单请以说明书或代销合同为准

便携式电能质量分析仪 1台 附件线包 1个(内有测试线及相关附件)
检验报告 1本 说明书 1本
合格证 1张

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
