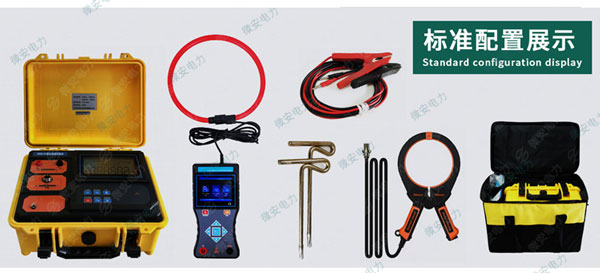

带电电缆识别仪使用方法

带电电缆识别仪对高压带电电缆识别的方法为耦合法，对停电电缆的识别方法为直连法与耦合法，其主要原理为通过耦合发射钳将周期性的单极性电压脉冲馈入要识别的电缆中，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反，且其他邻近电缆的返回电流出去的这一根电流要小，通过识别电流方向与幅值，即可准确判断识别到我们要找的电缆。

弄明白原理后，我们再来介绍耦合法与直连法的使用方法。

一、耦合法接线(识别带电电缆时用)

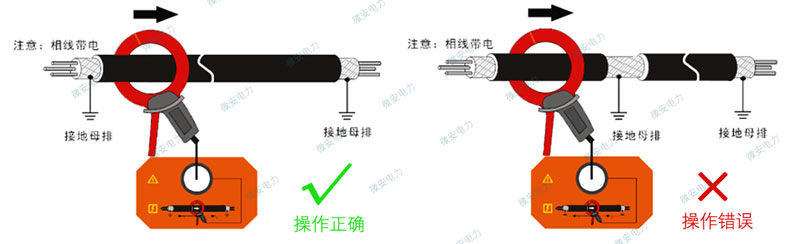

1.首先按下图将电缆屏蔽与铠装层的引出线接地，其次按下图连接好仪器的发射卡钳

注意:耦合法适用于普通三相统包运行电缆的探测，不适用识别超高压单芯运行电缆

二、对仪器进行标定

带电电缆识别需要接收机首先在目标电缆的已知位置测量其电流大小和方向后，作为比较的基准，在未知点的测量结果与基准比较，作出识别正确或错误的判断。测量并记录检测电流及电流方向的过程即为标定。

1. 接好发射卡钳，并打开仪器脉冲发射

2.离发射钳2米处，将柔性电流钳卡住目标电缆，

3.注意发射卡钳方向上的箭头和柔性电流钳上的箭头都要指向电缆末端时

4.按下“标定”按键，完成标定

三、目标识别步骤

1.确认发射机卡钳耦合输出正常

2.标定成功后，不要关闭接收机，离开标定点后，不能更改标定，不能改变接收机的频率及增益倍数

3.到达远端需要识别的位置，将柔性卡钳卡住电缆，逐一识别

4.检测电流大于2mA、检测电流大于标定电流值的75％，且小于135%、电流方向显示绿色箭头指向右方，满足上述条件，则说明是目标管线，识别结果显示为“绿色打√图标”，接收机伴有“嘀-嘀”提示音
