带电电缆识别仪

UADS-PS带电电缆识别仪

微安电力专业生产带电电缆识别仪,厂家实力雄厚,专业研发带电电缆识别仪十余年,本公司生产的带电电缆识别仪准确率100%,使用便捷,质量可靠,市场应用广泛
说明书 打印产品 产品ID: 118
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「带电电缆识别仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 带电电缆识别仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

带电电缆识别仪简介   ----Product introduction

UADS-P电缆识别仪又称带电电缆识别仪,电力电缆识别仪,地埋电缆识别仪等等,是武汉微安电力为电力电缆工程师和电缆施工单位解决电缆识别的技术问题而设计的专用测试仪器,用户通过仪器从多根电缆中准确识别出其中某一根目标电缆,避免误锯带电电缆而引发严重事故
。 本仪器设计采用了PSK技术,结合精准算法。无论现场工作人员的记忆多么可靠,都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能。电缆识别仪由发射机,发射电流钳,接收机,接收柔性电流钳四部分组成,采用发射钳耦合输出脉冲电流,发射四种频率:625Hz、1562Hz、2500Hz、10kHz,通过发射钳耦合到目标电缆上(目标电缆为三芯带铠电缆),给电缆线芯注入复合脉冲电流信号,该脉冲电流在目标电缆周围产生电磁场,供接收机和柔性电流钳检测和识别;因脉冲电流有方向性,所以检测也具有方向性。,该电缆识别仪由于有了方向及大小的双重判别使得该电缆识别仪的识别准确率达到了100%。

主要组成

1、发射机:带电电缆识别、停电电缆识别时发射信号给目标电缆,内置大功能率可充锂电池,自动阻抗匹配,全自动保护,LCD实时显示剩余电池电量及发射动态

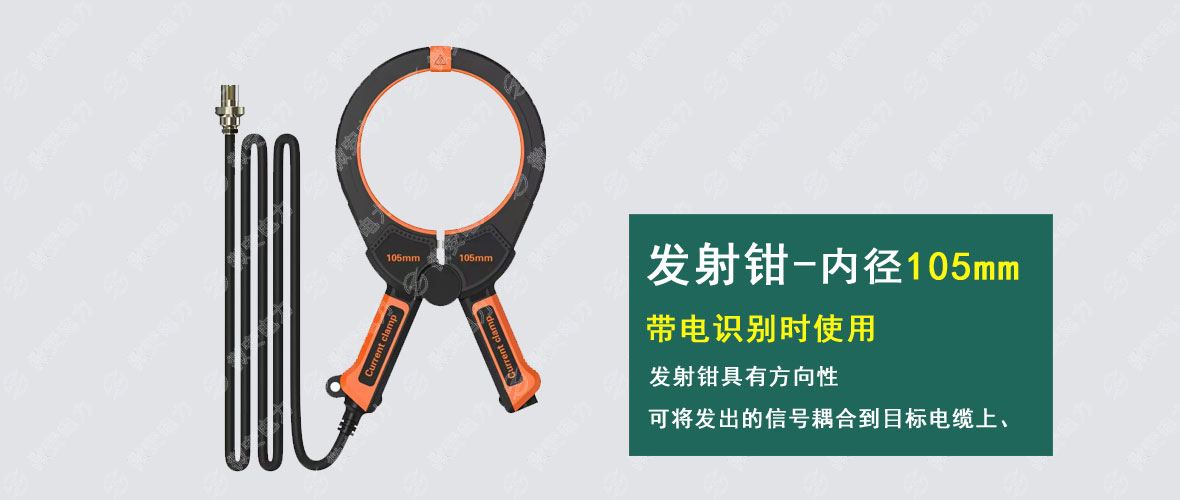

2、发射钳:带电电缆识别时,发射钳将发射机发出的信号耦合到目标电缆上,钳口尺寸Φ120mm,发射钳具有方向性,发射信号从发射钳上箭头指示方向流入。
3、接收机:为手持设备,3.5寸彩色液晶屏,对发射机的脉冲编码电流信号进行识别并解码,同时具有信号强度标定功能,显示信号强度和检测结果,电缆识别成功打√,非目标电缆打×。同时可测试电压量程为AC 0.00V~600V(50Hz/60Hz),可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz),可测电流频率45Hz~70Hz。

带电电缆识别仪

主要功能

1、停电电缆识别: 停电识别时,严禁接入带电电缆中
2、带电运行中的电缆识别: 适用于三芯带铠电缆
3、交流电流测试:可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)
4、交流电压测试:可测试电压量程为AC 0.00V~600V(50Hz/60Hz)
5、电流频率测试:可测电流频率45Hz~70Hz

带电电缆识别仪参数   ----Technical parameter

1.基准条件和工作条件
影响量 基准条件 工作条件 备注
环境温度 23℃±1℃ -10℃~40℃ \
环境湿渡 40%~60% <80% \
被测电压电流频率 50Hz±1Hz 45Hz~70Hz 测试电压电流时
接收机工作电压 7.4V±0.5V 7.4V±1V \
发射机工作电压 11.1V±0.5V 11.1V±1.5V \
外电场、磁场 应避免
被测电缆位置 被测电缆处于柔性电流钳的近似几何中心位置
电缆识别仪 —— 信号发射机参数
发射机功能 发射复合脉冲频率电流信号,显示剩余电池电压,发射状态动态指示
输出方式 带电识别时卡钳耦合;停电识别时直连输出
发射频率 625Hz、1562Hz、2500Hz、10KHz(带电识别时)
脉冲电压 500V(停电识别时)
脉冲电流 最大5A
脉冲宽度 2ms
测试线长 3米,带鳄鱼夹,红黑各1条
发射钳内径及线长 φ120mm,2m
显示模式 3.5寸真彩液晶屏显示,彩色图标指示
LCD尺寸 长宽128mm×75mm;显示域124mm×67mm
背光控制
电源 11.1V大容量可充锂电池,充满电连续工作约8小时
电池电量 当电池电压低于9.65V时,电池电压低图标显示,提醒给电池充电;低于9.5V时,设备自动关机
质量 发射机2.5kg;发射钳1.08kg;总质量4.4kg(含接收机)
发射钳尺寸 300mm×175mm×50mm
发射机尺寸 320mm×275mm×145mm
参考安规 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)
电缆识别仪 —— 信号接收机参数
功能 带电电缆识别、停电电缆识别;交流电压、电流、频率测量
电源 7.4V大容量可充锂电池,USB充电接口,充满电连续工作约6小时
额定电流 约300mA max
显示模式 3.5寸真彩液晶屏显示,彩色图标指示
信号标定 有,标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一
标定好后不能改变测试频率和放大倍数,否则要重新标定;测试不同的电缆都需要重新标定
方向识别 有,发射钳、接收钳与加载信号必须方向一致,为识别成功的条件之一
电缆识别成功 绿色打钩图标指示(√)
非目标电缆 红橙色打叉图标指示(×)
接收机尺寸 长宽厚207mm×101mm×45mm

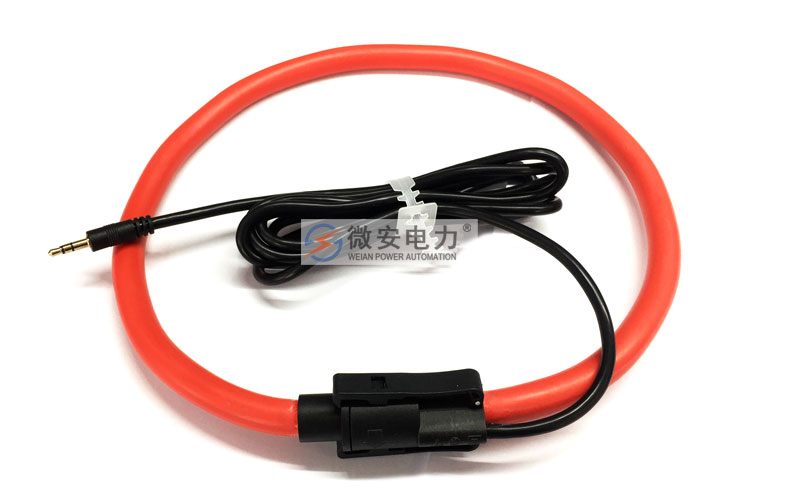

柔性电流钳 长约630mm,线径6 mm或12.5mm
线圈内径 φ200mm(可以根据需要定制更大口径)
引线长度 柔性电流钳引线长度:2m
电压测试线 长1m (红黑各1条)
检测范围 停电识别:线圈可检测回路电阻为0Ω~10kΩ的脉冲信号;检测回路电阻为10kΩ时,需保证发射机电池电量为11V以上(一般可以达到线缆长度0-10公里,主要由接地电阻与线缆电阻决定)
带电识别:线圈可检测回路电阻为0Ω~200Ω的脉冲信号;检测回路电阻为200Ω时,需保证发射机电池电量为11V以上(一般可以达到线缆长度0-5公里,主要由接地电阻与线缆电阻决定)
量程 交流电压: 0.00V~600V(50Hz/60Hz)
交流电流: 0.00A~5000A(50Hz/60Hz)
电流频率: 45Hz~70Hz
精度 交流电压:±2%±3dgt
交流电流:±2%±3dgt
电流频率:±2%±3dgt
识别信号 彩色信号幅度和数字显示
增益调节 测试界面下,按左右箭头键调节信号放大倍数,信号幅度条处于10~100处最佳
背光控制
充电器及接口 9V DC充电器,USB充电接口
接收机质量 电流钳172g;接收机370g(带电池)
适合安规 IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2

带电电缆识别仪图片   ----Picture display

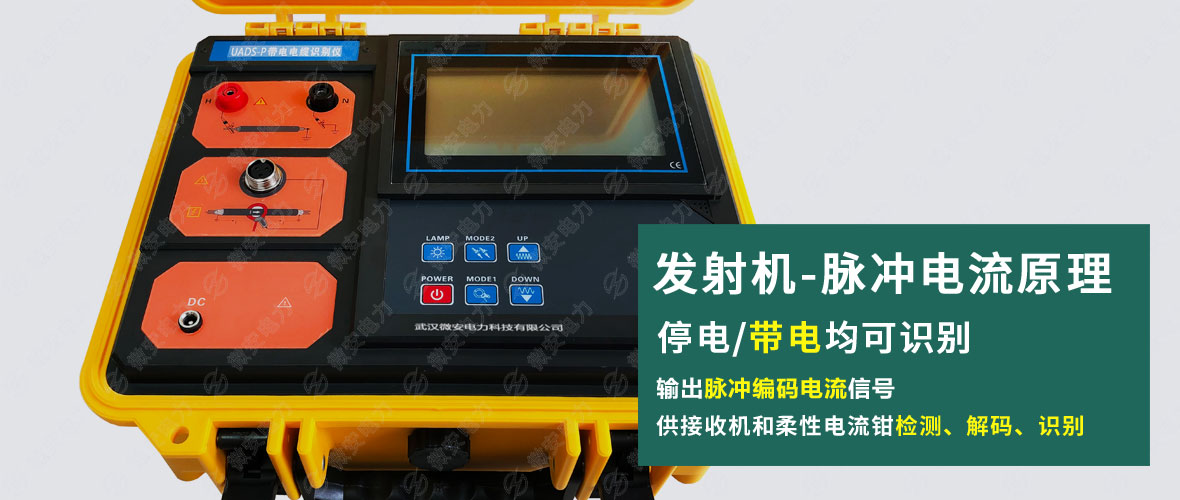

带电电缆识别仪发射机

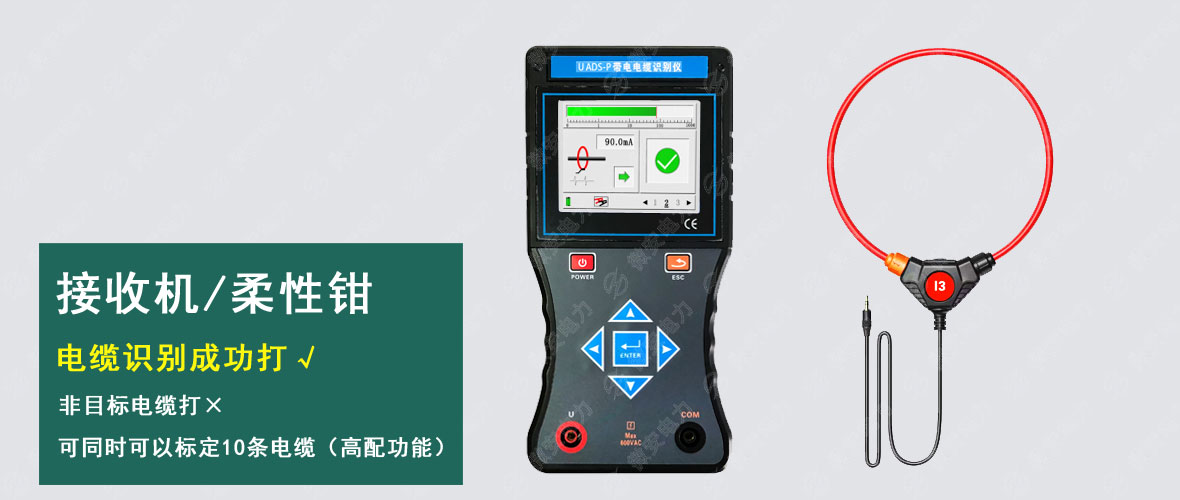

带电电缆识别仪接收机接收钳

带电电缆识别仪发射钳

带电电缆识别仪机箱及收纳包

图片带电电缆识别仪细节...

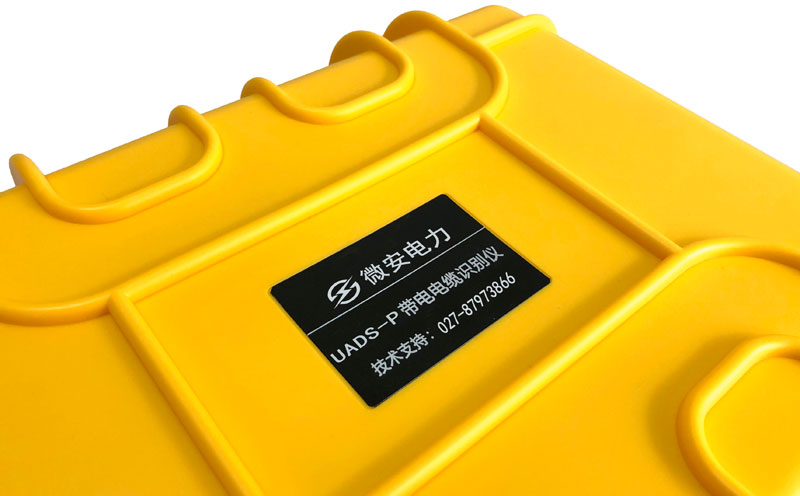

带电电缆识别仪铭牌

铭牌

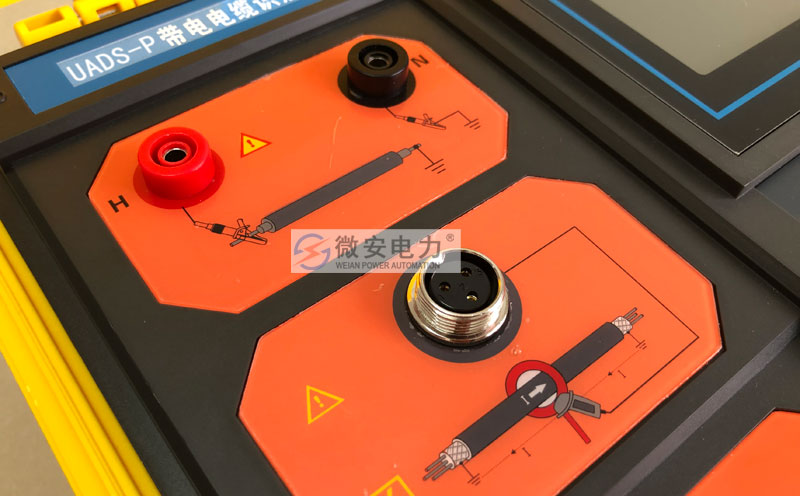

带电电缆识别仪接线端子

接线端子

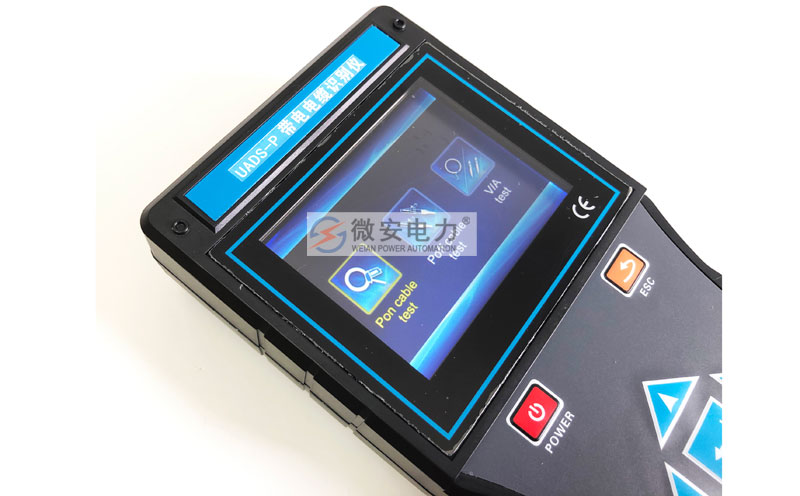

带电电缆识别仪接收机软件界面

接收机软件界面

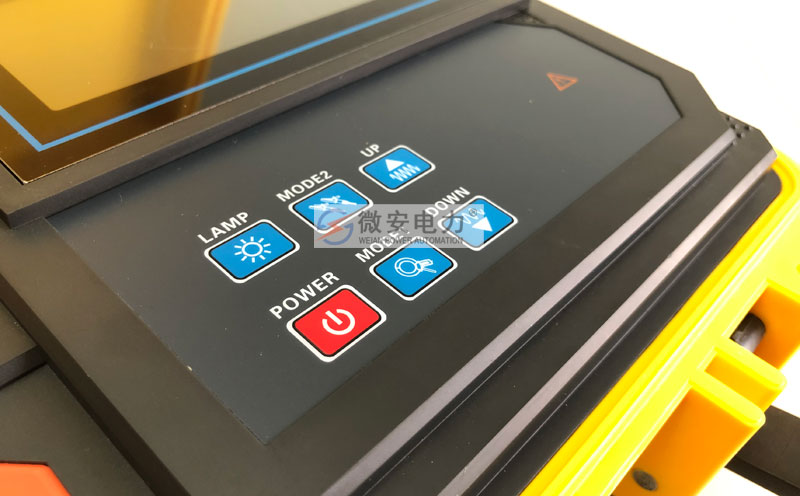

带电电缆识别仪测试按键

测试按键

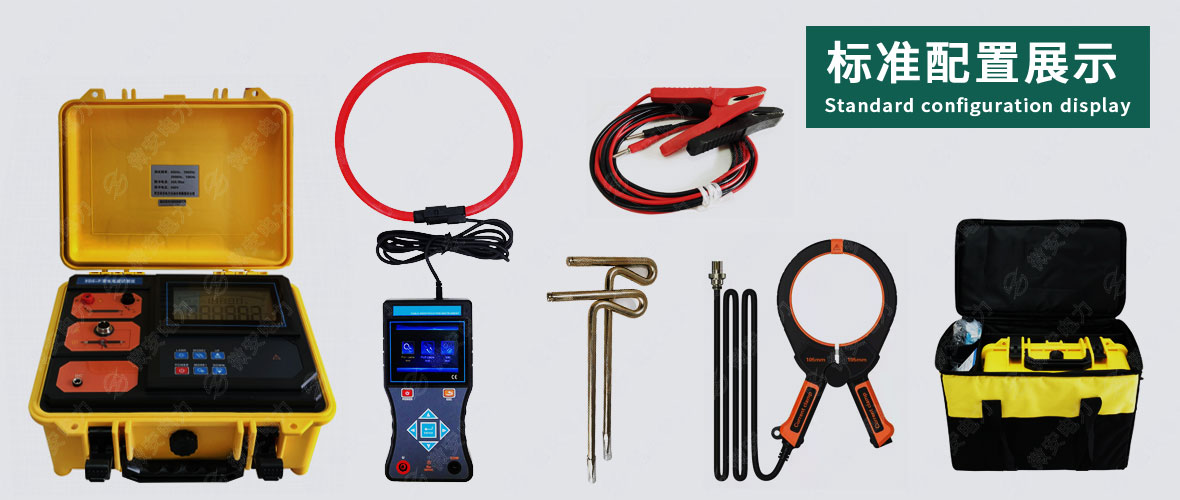

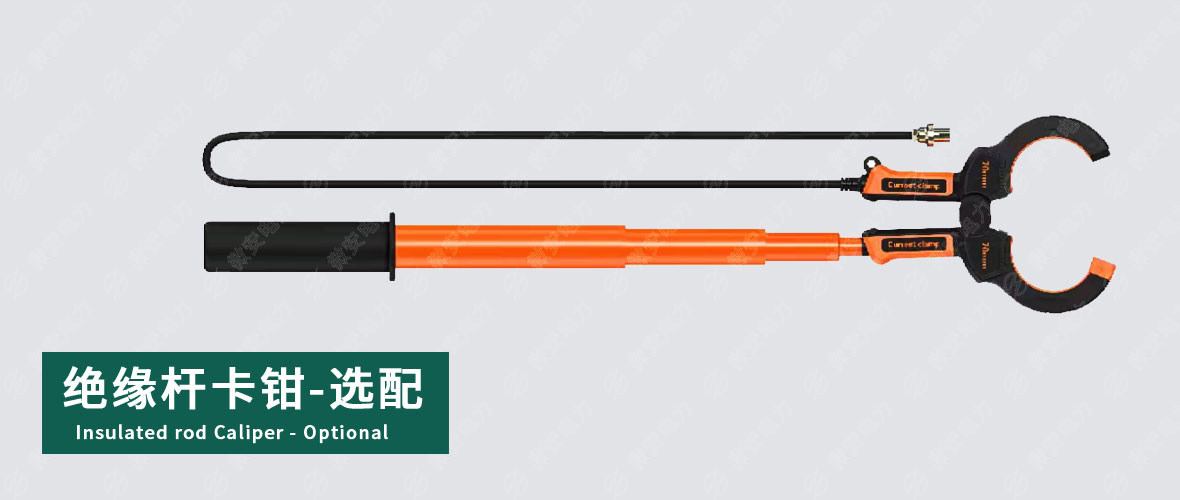

带电电缆识别仪附件配件   --------Accessories

本产品UADS-P带电电缆识别仪器详细清单请以说明书或代销合同为准

电缆识别仪(主机) 1台 接收机 1台
测试线 2条(红黑) 测试钳 2把
充电器 1个 检验报告 1本
说明书 1本 合格证 1张
接地桩 2根 测试针 1对
图片带电电缆识别仪附件...
带电电缆识别仪

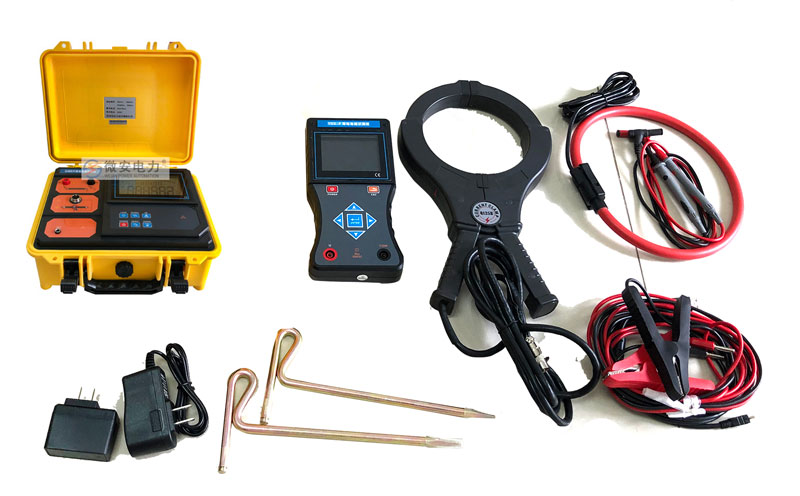

整套附件

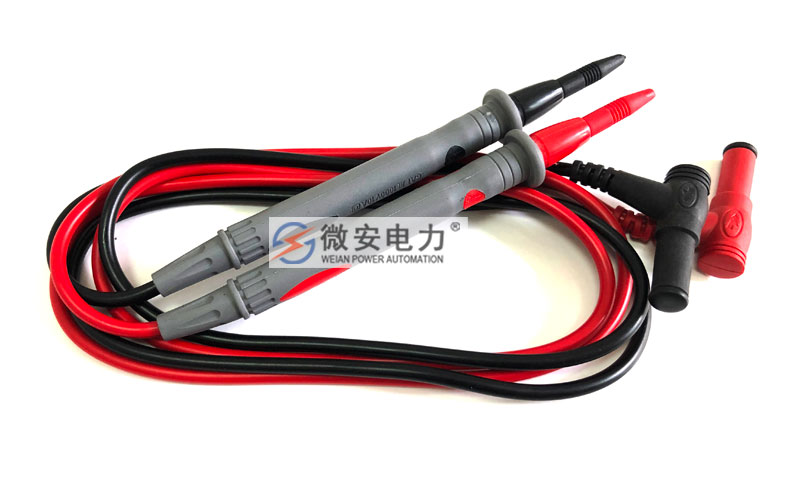

带电电缆识别仪测试表针

测试表针

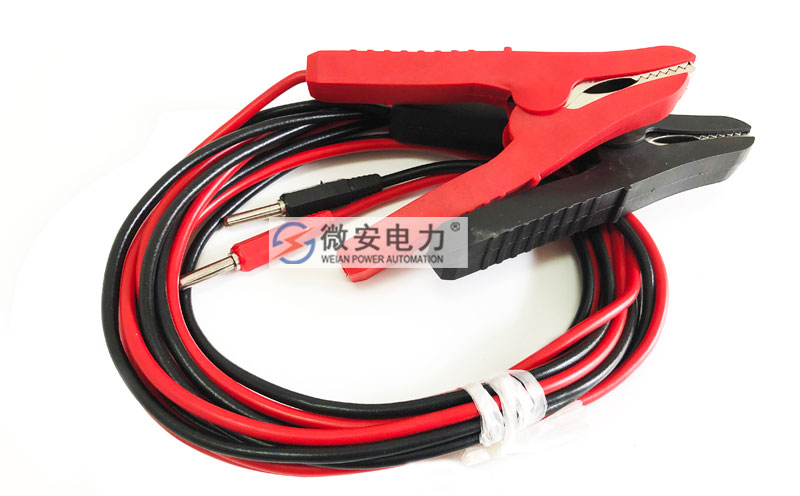

带电电缆识别仪测试线夹

测试线夹

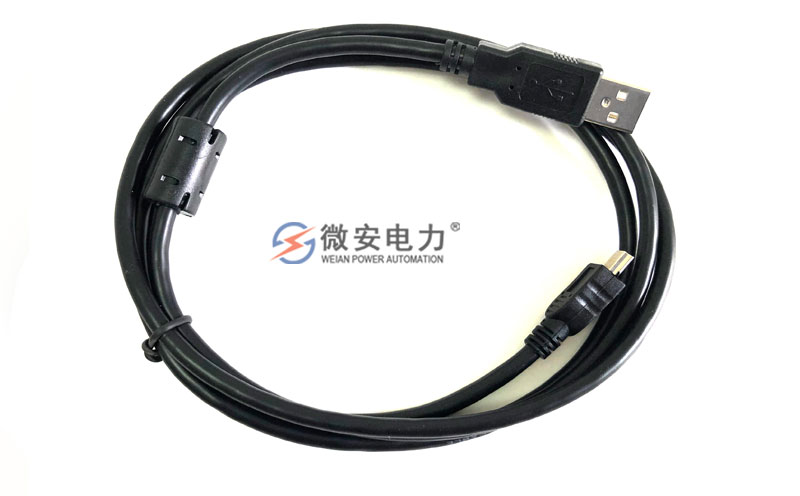

带电电缆识别仪数据线

数据线

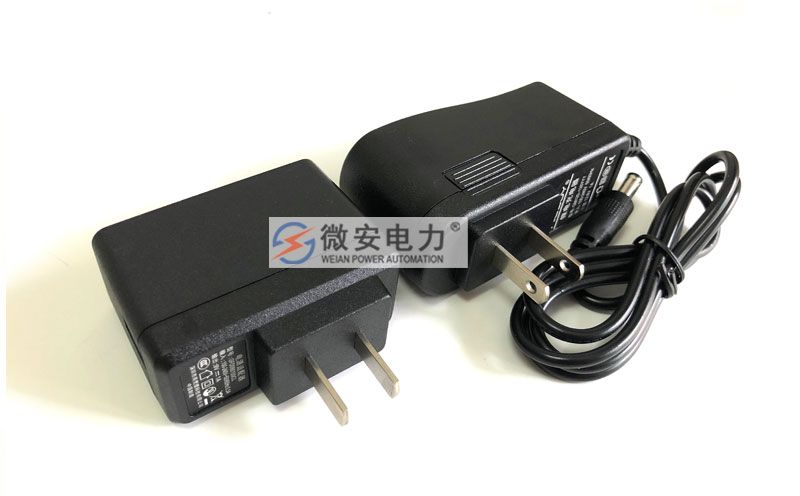

带电电缆识别仪充电器

充电器

带电电缆识别仪接收钳

接收钳

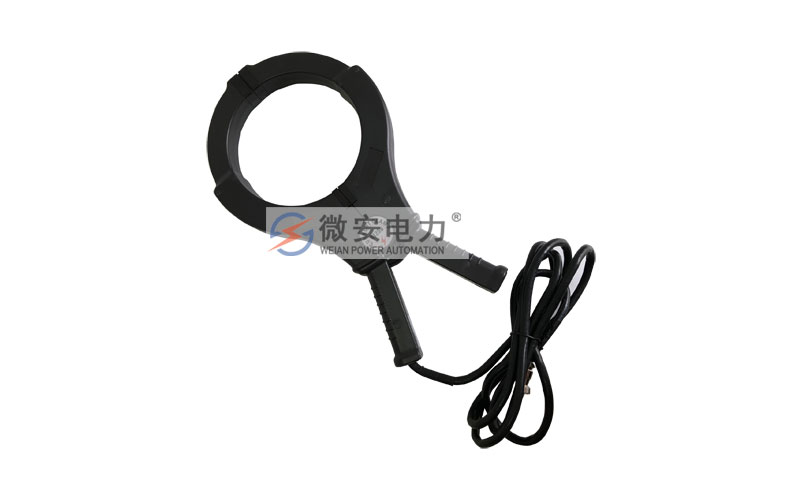

带电电缆识别仪发射钳

发射钳

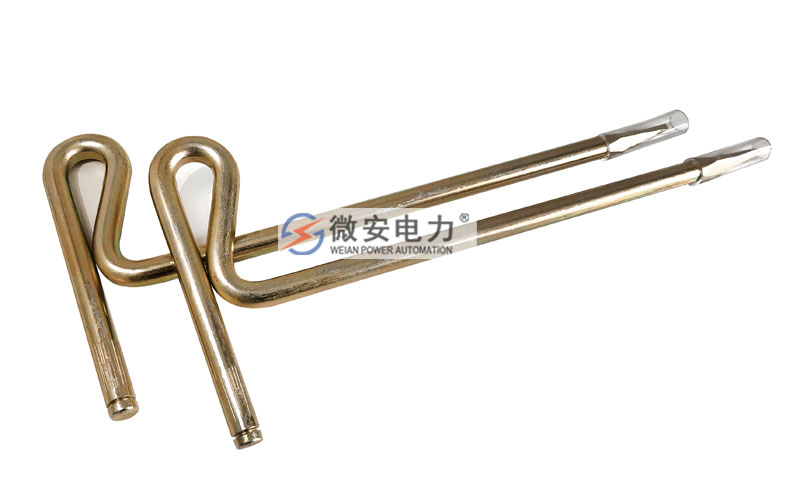

带电电缆识别仪接地桩

接地桩

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

带电电缆识别仪技术应用   --------Technology application

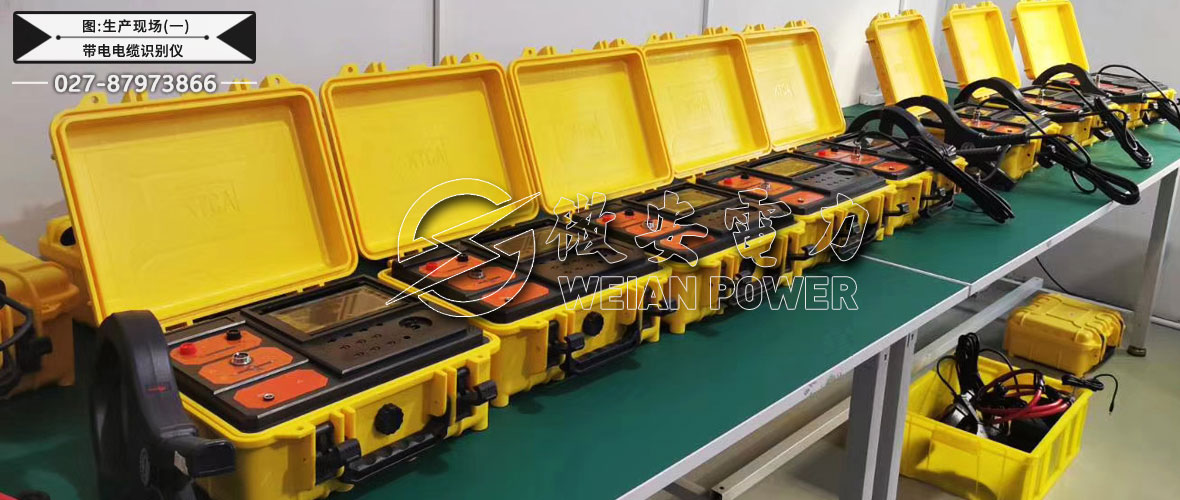

电缆识别仪生产现场一

电缆识别仪生产现场二

一、电缆识别仪对停电电缆识别方法

电缆识别仪

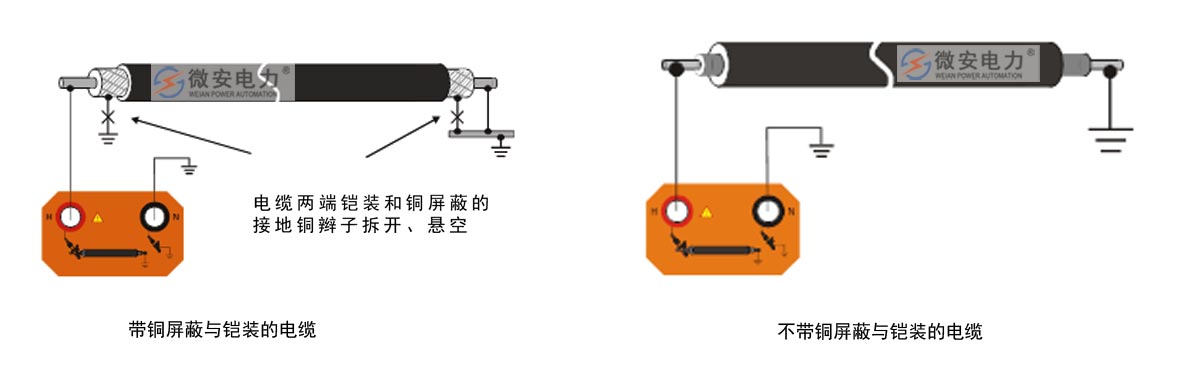

1、对于带有铜辫子的电缆,在拆开电缆两端的接地铜辫子时,如果有困难,可以只拆开近端的。

2、若使用接地针将电缆识别仪发射机接地时,应尽量插入肥沃或潮湿的泥土中,以降低接地电阻值保证测试的电流幅值更大,更容易识别。

3、发射机红色测试线接电缆线芯,接一相即可。

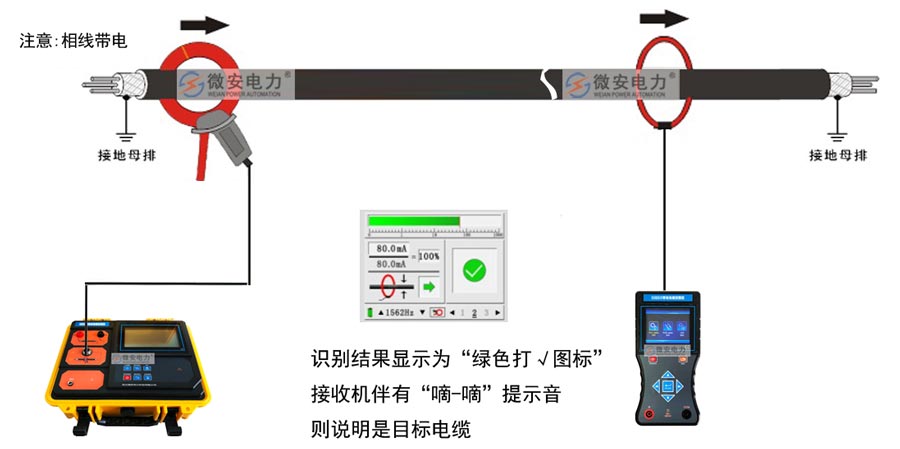

二、电缆识别仪对带电电缆识别方法

电缆识别仪


1、电缆识别仪的发射卡钳方向上的箭头和柔性电流钳上的箭头都指向电缆末端。

2、检测电流应大于0.2mA。

3、检测电流大于标定电流值的75%,且小于135%。

4、电流方向显示绿色箭头指向右方。

满足上述条件,则说明是目标管线,识别结果显示为"绿色打√图标",且电缆识别仪接收机伴有"嘀-嘀"提示音。 若不符合以上判据,说明是邻近的其他管线,识别结果显示为"红色打×图标"或"黑色?图标",没有提示音,为非目标电缆。
