高压带电电缆识别仪

UADS-H高压带电电缆识别仪

UADS-H带电电缆识别仪是武汉微安电力生产的一款无需接触电缆即可对带电电缆实现快速准确识别的专用仪器,该带电电缆识别仪采用闭合检测方式以光栅长短、数字大小及蜂鸣等参数为判断依据
说明书 打印产品 产品ID: 119
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「高压带电电缆识别仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 高压带电电缆识别仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

高压带电电缆识别仪简介   ----Product introduction

UADS-H高压带电电缆识别仪又称电缆识别仪、便携式带电电缆识别仪、是武汉微安电力根据电缆应用的特殊需要而研制的一种专用仪器,该带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆(两条及两条以上)中判别出所要识别的停电或带电电缆,它用闭合检测方式以光栅长短、数字大小及蜂鸣等参数为判断依据,具有判别准确、快速、操作简单、应用范围广等特点,其准确度远高于点触、霍尔、开口等检测方式。

该带电电缆识别仪同时满足不带电识别仪的所有功能,组成部分由信号发射机和接收机、识别钳三部分组成,测试时将信号通过发射钳耦合至目标电缆,用接收钳检测各电缆的信号幅度,幅度最大者为目标电缆。仪器采用信号幅度比较法、不同频率信号比较法、带电电缆识别准确率100%,该带电电缆识别仪是一种轻小型、便携式带电电缆识别仪,适用于各种类型的高低压动力电缆。

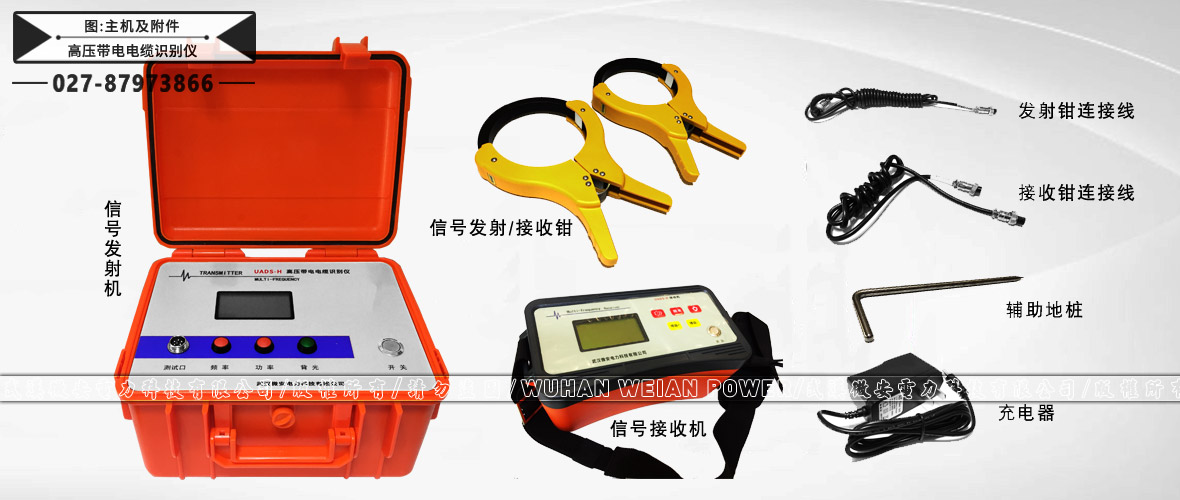

高压带电电缆识别仪主机及附件

主要特点

1、该带电电缆识别仪由带电电缆识别仪发射机、接收机、发射卡钳、接收卡钳组成。
2、该带电电缆识别仪具有大钳口ф120适合各种截面积的动力电缆。
3、采用间接耦合方式,操作者与电缆不存在电气上的接触,极大程度保证了操作者的安全。
4、该带电电缆识别仪同时兼带停电电缆识别功能
5、该带电电缆识别仪内置充电锂电池供电、现场使用非常方便

高压带电电缆识别仪参数   ----Technical parameter

型号 UADS-H
名称 带电电缆识别仪、高压电缆识别仪、停电电缆识别仪、多功能电缆识别仪、高精度电缆识别仪
识别电缆 高压电缆识别、低压电缆识别
工作模式 电缆带电识别、电缆不带电识别
供电方式 直流供电
等级 10KV电缆、35KV电缆
识别精度 100%

识别钳 φ120mm,适用于各种电缆。
发射机 输出信号:输出四种频率815Hz、8kHz、33KHz、83 KHz。
输出功率:恒功率输出,低、中、高三档,最大15瓦。
输出模式:耦合感应式、直接输入式。
阻抗显示:100000欧以内。
显示界面:大屏液晶图形显示,自带背光。
电源:标准1号1.2V充电电池6节,待机时间大于8小时,电量提示。
过热过流:自动保护。
工作温度:-20℃—50℃
接收机 接收频率:接收五种不同频率分别是815Hz、8kHz、33KHz、83 KHz、50Hz。
接收模式:耦合钳。
信号界面:数字、光栅、声音三种界面同时提示信号强弱
显示界面:大屏液晶图形显示,自带背光。
增益控制:手动调节,动态范围000——100db。
探测长度:直连电缆时,最长15KM。耦合电缆时,一次耦合可测3Km,多次耦合无限远。
电源:标准5号1.2V充电电池6节,充放电500次。待机时间:大于12小时,电量提示。
过热过流:自动保护。
工作温度:-20℃—40℃。

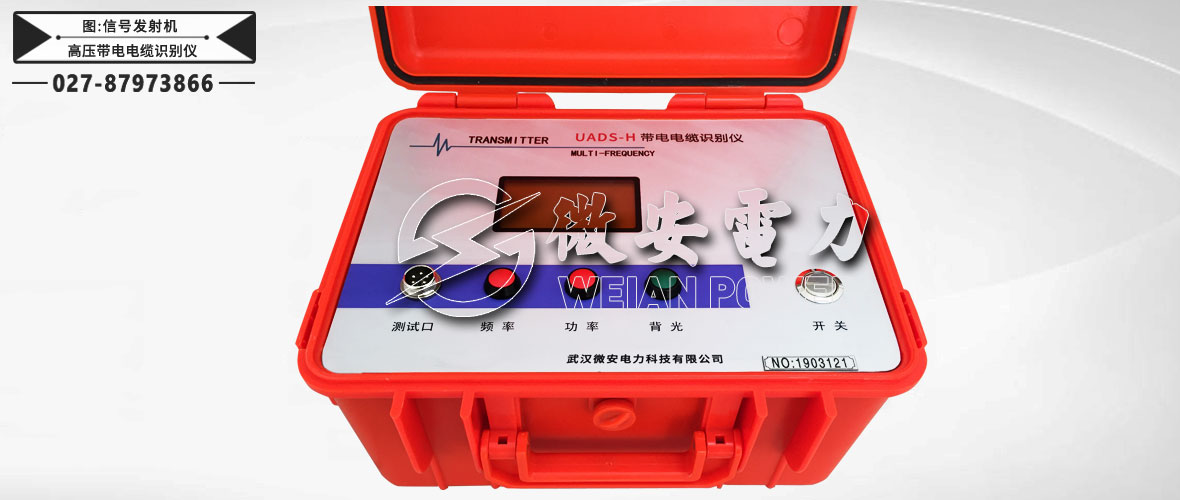

高压带电电缆识别仪图片   ----Picture display

高压带电电缆识别仪

高压带电电缆识别仪

高压带电电缆识别仪

高压带电电缆识别仪

高压带电电缆识别仪

高压带电电缆识别仪附件配件   --------Accessories

本产品UADS-H高压带电电缆识别仪附件清单请以说明书或代销合同为准

信号发射钳 1把 信号钳连接线 2根
信号接收钳 1把 测试线 2条(红黑)
充电器 1个 接地桩 1个
检验报告 1本 说明书 1本
合格证 1张
高压带电电缆识别仪信号钳连接线

信号钳连接线

高压带电电缆识别仪发射机信号线

测试线(红/黑)

高压带电电缆识别仪充电器

充电器

高压带电电缆识别仪辅助地桩

地桩

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
