电缆安全刺扎器

UACZ-D电缆安全刺扎器

电缆安全刺扎器又名高压电缆刺扎器、单枪电缆刺扎器,采用遥控型方式,彻底解决了人工刺扎电缆的人身安全问题,是微安电力推出的全新一代高压电缆安全刺扎器
说明书 打印产品 产品ID: 116
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「电缆安全刺扎器」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 电缆安全刺扎器整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

电缆安全刺扎器简介   ----Product introduction

UACZ-D(遥控型)高压电缆安全刺扎器是微安电力研发中心在总结国内外多家电缆安全刺扎器的基础上推出的新一代电缆安全刺扎工具,UACZ-D电缆刺扎器具有单枪双遥控刺扎被测电缆,可满足遥控、线控自动定时两种控制方式,极大地提高了电缆刺扎的安全性及可靠性,是电缆施工、维护工作者的必备工具。

按照行业标准DL409-91第234条要求,电缆刺扎器采用人工试扎待锯电缆,一旦电缆识别出错,在对多条电缆识别后针对某条电缆开锯前的安全遥控刺扎设备,保证了人身安全,该(遥控型)电缆刺扎器采用了非接触式控制(遥控、线控自动定时)模式,彻底解决了人工刺扎电缆的人身安全问题。

UACZ-D高压遥控型电缆刺扎器分为射击器和控制器两大部分:射击器前端及后端两部分由螺母3连接而成一体,通过U型卡具与电缆牢靠固定,控制器采用先进的数字控制及电子检测电路,将真人语音与液晶显示控制与一体,实现了人机对话。整机面板设计清晰醒目、操作简单方便。电缆安全刺扎器采用遥控、线控定时两种模式,工作发射时人不直接接触设备,确保人身安全,UACZ-D遥控型电缆刺扎器采用电池供电,刺扎器与电力系统彻底隔离,确保供电安全。 此电缆刺扎器利用射钉枪原理,由精密的自动机械部件、先进的电子检测控制电路和机电控制部件构成此装置,利用射钉枪原理,精密的自动机械部件、先进的电子检测控制电路和机电控制部件构成,实现机械、电子多重保护设计,确保使用安全可靠。


电缆安全刺扎器

主要特点

1、该电缆刺扎器适合硬表面作业(电缆、水泥地面等)
2、双键遥控(A、D键同时按下),操作简单,双重保护开关按键
3、工作状态有超亮发光二极管指示,直观明了
4、该电缆刺扎器机械、电子多重保护设计,安全可靠
5、该高压电缆试扎器便携式结构设计,外形美观
6、该电缆刺扎器内置锂离子充电电池,配充电器,适合野外无电源使用
7、该高压电缆刺扎器双键遥控,操作简单,双重保护开关按键

电缆安全刺扎器参数   ----Technical parameter

适用电缆 ≤Φ125mm的各种电力电缆
射钉器数量 1
无线遥控距离 ≤8米
保护 双键遥控(A、D键同时按下),机械、电子多重保护
工作模式 遥控/定时
使用环境 温度-10c°~ 50 c°、湿度RH<95%
工作状态 超亮发光二极管指示
工作电源 锂离子充电电池,配充电器
尺寸 460×380×120mm3(含铝合金箱及全套附件)
重量 设备含铝合金箱12kg

电缆安全刺扎器图片   ----Picture display

图片电缆安全刺扎器主机...
电缆安全刺扎器

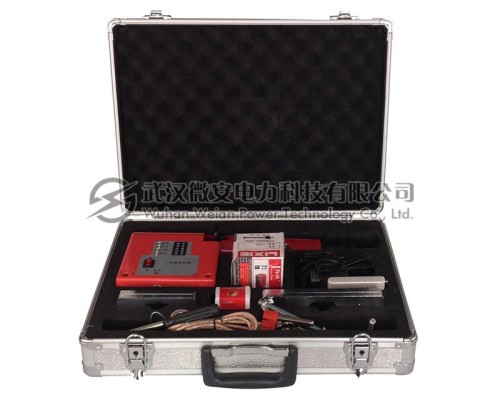

电缆安全刺扎器-整机

电缆安全刺扎器

电缆安全刺扎器-射钉枪正面

电缆安全刺扎器

电缆安全刺扎器-射钉枪

电缆安全刺扎器

电缆安全刺扎器-枪管

电缆安全刺扎器附件配件   --------Accessories

本产品UACZ-D电缆安全刺扎器详细清单请以说明书或代销合同为准

电缆安全刺扎器 1台 遥控器 1个
充电器 1个 安装支架 1套
接地线 1条 接地针 1套(用于支撑或接地)
试验弹 1盒(耗材) 水泥钢钉 1盒(耗材)
擦拭保养毛刷 1个
图片电缆安全刺扎器附件...
电缆安全刺扎器

电缆安全刺扎器-附件箱

电缆安全刺扎器

电缆安全刺扎器-接地线

电缆安全刺扎器

电缆安全刺扎器-接地桩

电缆安全刺扎器

电缆安全刺扎器-充电器

电缆安全刺扎器

电缆安全刺扎器-射钉

电缆安全刺扎器

电缆安全刺扎器-射钉弹

电缆安全刺扎器

电缆安全刺扎器-电池

电缆安全刺扎器

电缆安全刺扎器-遥控器

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

电缆安全刺扎器技术应用   --------Technology application

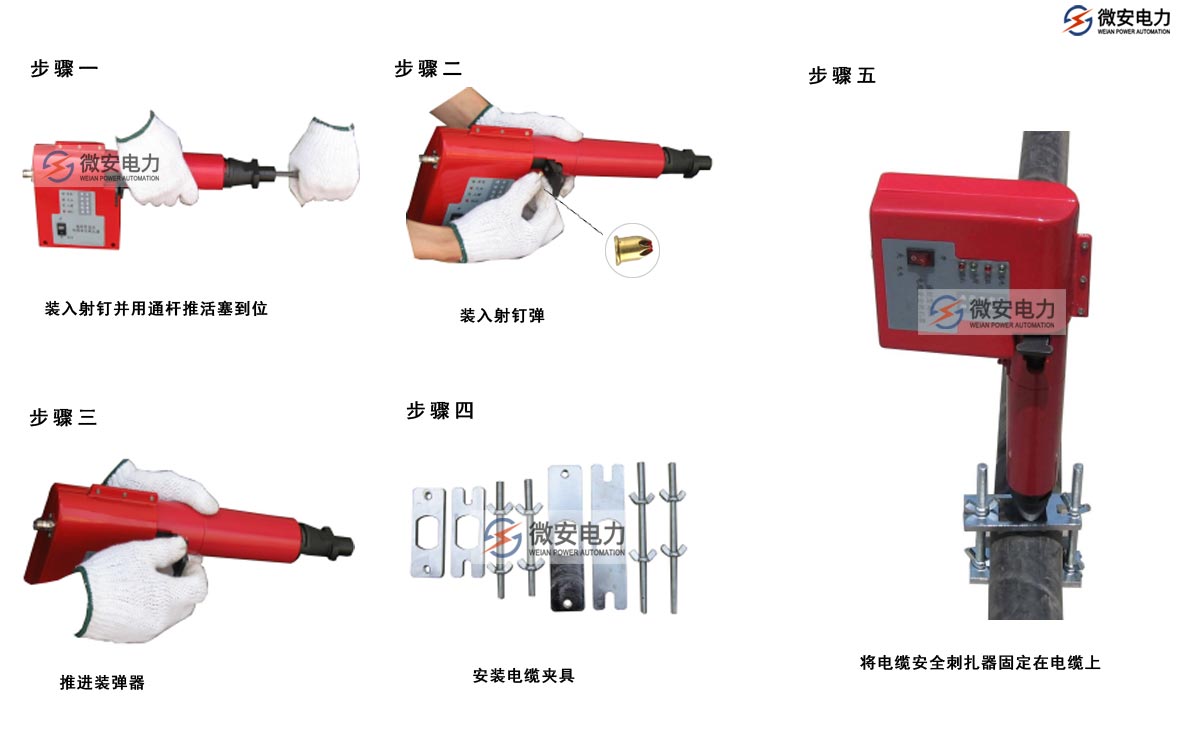

一、电缆安全刺扎器安装方法图解

电缆安全刺扎器


1、将射钉装入电缆安全刺扎器枪管内,并用通杆推活塞到位。

2、装入射钉弹至正确位置。

3、推进装弹器。

4、组装电缆夹具,并与电缆安全刺扎器一起安装至电缆上夹紧

5、打开开关,上膛指示灯亮,表明电缆绑扎良好。试扎人员和电缆保持一定安全距离后,同时按下A,D两键,电缆安全刺扎器动作,同时试扎指示灯亮。枪响后松开A,D两键。刺扎过程完毕
