高压电缆识别仪简介 ----Product introduction
高压电缆识别仪,又称高压电缆带电识别仪,带电电缆识别仪等,是用于将某一特定电缆从一束电缆中识别出来的专用仪器。它即能识别停电电缆,也能识别带电电缆,满足了电力施工现场对电缆识别的多重需求。
高压电缆识别仪主要由发射主机、接收主机、发射连线、发射卡钳与柔性测量线圈构成。识别仪的设计相比上一代产品更加紧凑小巧,携带方便

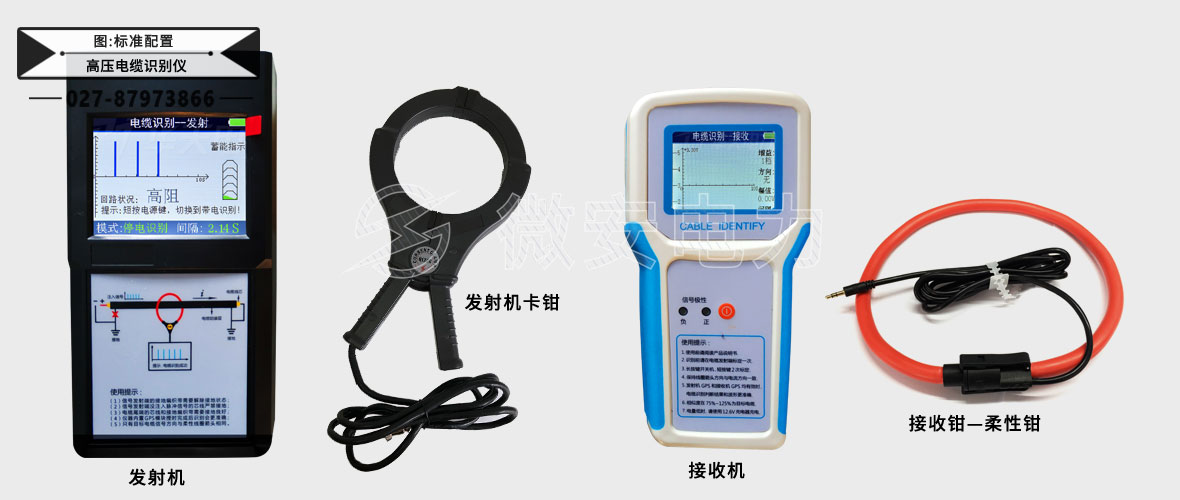

高压电缆识别仪-主要部件
主要特点 ----Main features
1)发射主机采用高能锂电池供电,无需现场220V电源接入,功耗低、供电时间长、多级电量指示。
2)接收主机采用彩屏LCD液晶显示,精准电量提示,同步显示信号的方向、幅值、间隔作为有效判断依据,并在时间轴上保留多个信号,通过连续的有效信号更准确的确定待识别电缆。
3)采用柔性测量线圈进行电缆识别,解决了电力现场电缆拥挤、叠压导致传统接收卡钳无法卡入待识别电缆,而无法识别的问题。
4)配备发射卡钳,通过卡钳耦合的方式实现带电识别的功能,做到一机多用。
5)ABS高强度保护箱,有效的保护仪器,同时方便运输及适应工地现场的恶劣环境。
高压电缆识别仪参数 ----Technical parameter
型号 | UADS-202 | |
名称 | 高压电缆识别仪,高压电缆带电识别仪,带电电缆识别仪 | |
尺寸 | 520mm×350mm×170mm | |
发射主机 | 充电电压:DC5V | |
功 耗:≤3W | ||
工作时长:≥12h | ||
信号间隔:≈2秒 | ||
发射卡钳内径:125mm | ||
环境温度:-35℃~+55℃ | ||
环境湿度:≤95%RH | ||
接收主机 | 充电电压:DC5V | |
功 耗:≤1W | ||
识别方式:方向、幅值、间隔,三重判断依据 | ||
回路电阻范围:停电--接地回路电阻≤500Ω 带电--接地回路电阻≤200Ω | ||
工作时长:≥12h | ||
环境温度:-35℃~+55℃ | ||
环境湿度:≤95%RH |
高压电缆识别仪图片 ----Picture display

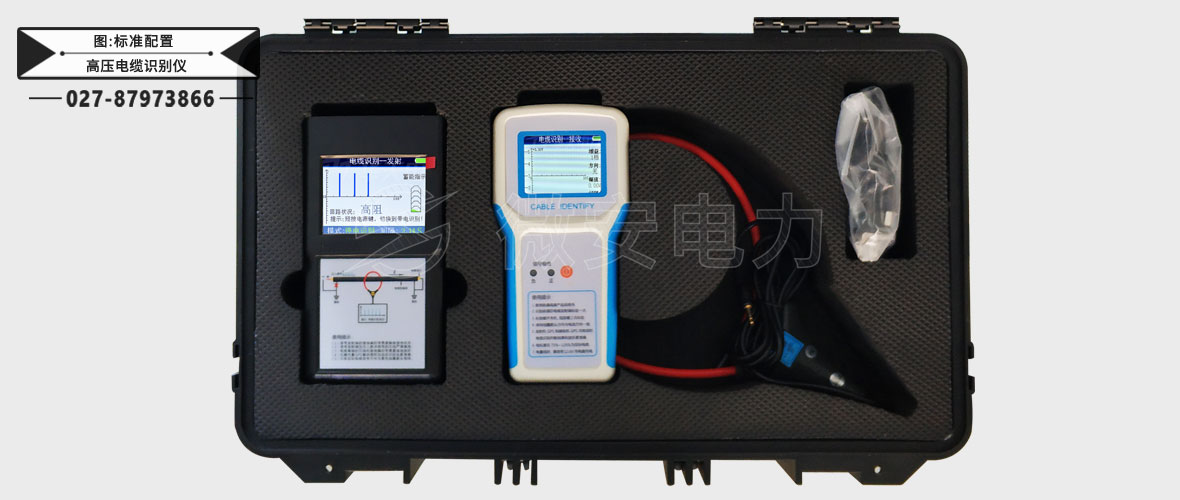

高压电缆识别仪-标准配置
高压电缆识别仪附件配件 --------Accessories
本产品UADS-202高压电缆识别仪详细清单请以说明书或代销合同为准
机箱 | 1个 | 发射主机 | 1个 |
接收主机 | 1个 | 发射卡钳 | 1个 |
发射信号测试线夹 | 2根(红黑各1根) | 接收柔性线圈 | 1个 |
DC5V3100mA电源适配器 | 1个(USB充电线2根) | 说明书 | 1份 |
出厂检验报告 | 1份 | 合格证 | 1份 |
高压电缆识别仪技术应用 --------Technology application

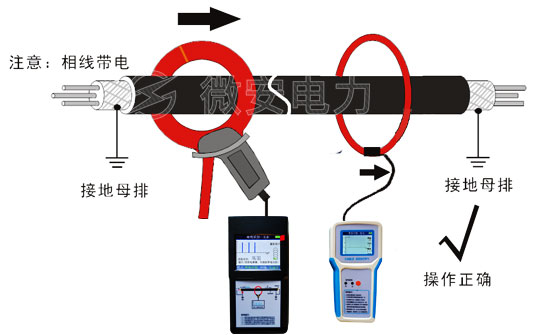

高压电缆识别仪--带电识别步骤
• 将发射卡钳卡入电缆,并将发射机调节到"带电识别"模式
• 保证待识别电缆两端的铠装或者屏蔽端子必须可靠接地
• 按电流方向套入接收钳,长按接收机的“功能按键”开机
• 将发射机与接收机信号调整到同步,通过“功能按键”提高增益
• 顺电缆沿线按电流方向测试,接收信号与近端信号方向、幅值、间隔相似的则为待识别电缆

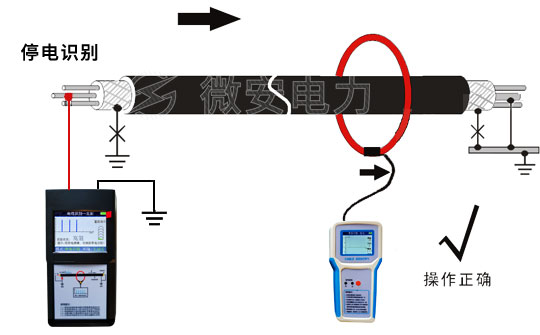

高压电缆识别仪--停电识别步骤
• 电缆两端断电、末端芯线接地、断开两端铠装接地线
• 测试线按颜色接入主机,黑色接大地,红色接芯线
• 短按发射机电源键切换到“停电识别”模式,回路状况不为“高阻”,表示工作正常
• 发射机按电流方向套入接受测量线圈,开机并调整信号同步
• 顺电缆沿线按电流方向测试,接收信号与近端信号方向、幅值、间隔相似的则为待识别电缆
