变压器的空载试验方法及结果分析

　变压器空载试验全称"变压器空载损耗特性试验" ，是变压器的出厂检测中例行试验之一，其主要目的是测量额定电压下铁芯中的空载电流和空载损耗(俗称"铁损") ，通过与国标值或出厂标准值对比，从而判断变压器磁路的局部或整体缺陷。另外，在感应耐压试验前后，还可以通过两次空载损耗特性测量结果的比较，判断绕组是否有匝间绝缘击穿或短路等情况。

下面微安电力就这两种变压器的空载试验方法进行详解

一 、三相变压器空载试验方法

空载测试需要是从变压器低压侧加电压至额定电压，变压器高压侧悬空，处于空载状态，记录在此状态下的电流，然后根据计算公式得出其空载损耗。

进行该测试仪需要准备的工具 :  三相调压器或三相电源、变压器空载负载特性测试仪、连接线若干

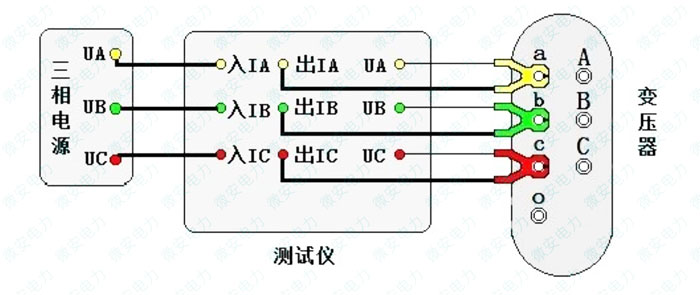

先按下图接好测试线

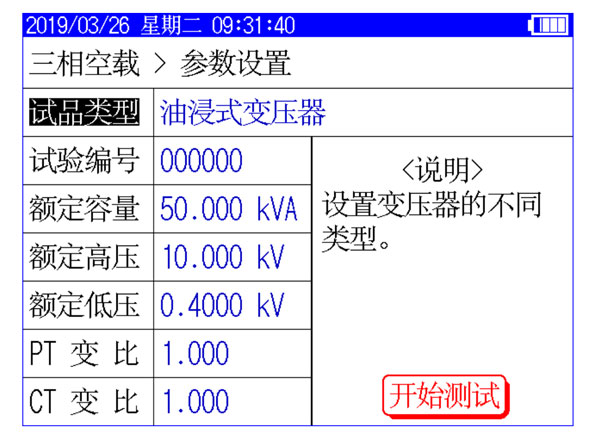

再按下图设置好试验参数

其中

试品类型：变压器按绝缘形式分为“油浸式变压器”和“干式变压器”，在选择“干式 变压器”时迓需要设置变压器的阻抗电压。在进行空载试验时，此参数须 设置正确才能准确判断变压器形式。

试验编号：设置本次试验的编号。

额定容量：设置被测变压器的额定容量值，单位 kVA。

额定高压：设置被测变压器的高压侧额定电压值，单位 kV。

额定低压：设置被测变压器的低压侧额定电压值，单位 kV。

PT 变 比：弼被测电压超过本仪器的电压测量范围时，需要外接电压互感器扩展量程

进行电压测试。此时需要根据外接电压互感器的变比值进行此参数的设置。

例如，采用 10kV/400V 的 PT 时，应将 PT 变比设置为 25。

CT 变 比：弼被测电流超过本仪器的电流测量范围时，需要外接电流互感器扩展量程

进行电流测试。此时需要根据外接电流互感器的变比值进行此参数的设置。

例如，采用 100A/10A 的 CT 时，应将 CT 变比设置为 10。

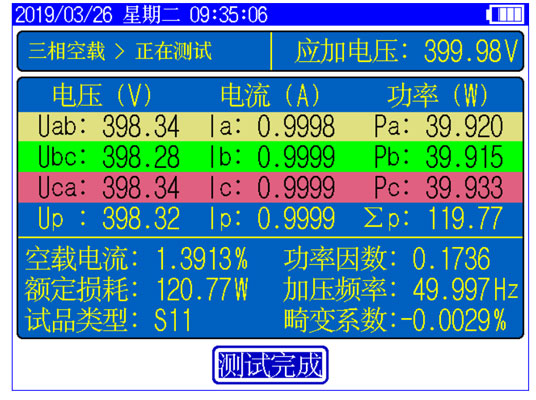

设置完成后，点击开始测试，仪器进入采样界面，然后应慢慢旋转调压器至低压侧额定电压。等待仪器显示测试结果

二 、变压器空载试验的结果分析

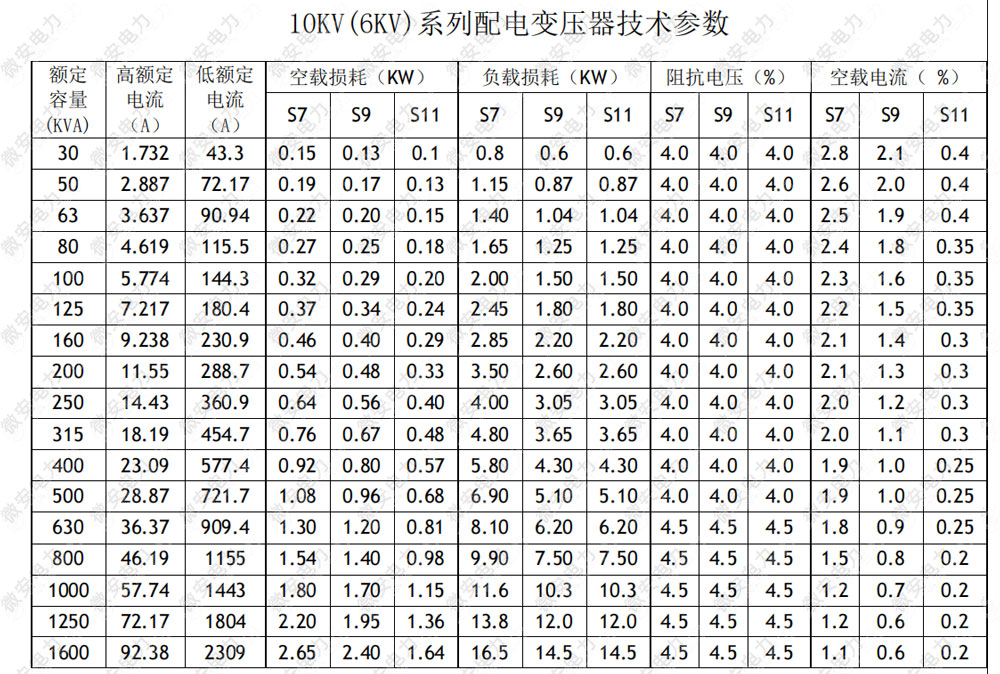

在看到上图的结果后，我们首先是要看到结果中的试品类型，也就是判定的变压器形式，是否与变压器是一致。下面我们可以看看这个表，是关于变变压器允许的国标技术参数表，变压器空载负载特性测试仪也是在仪器里面内置了这个技术参数表进行比对后确认形式的。

如果是空载试验，我们就根据测试结果对比上表中的空载电流百分比及空载损耗

如果是负载试验，我们就根据结果对比负载损耗及阻抗电压，容量试验的话。

最后，总结一下，变压器空载试验是属于配电变压器一项常规的实验，这个试验过程，有两点要注意一下，都是关于电源的，以免影响测试结果，第一个是尽量选用电能质量好一点的电源，市电或者发电机输出波形好的。 第二就是加电压时，有条件的话，尽量使用三相调压器，不要直接拿市电380V直接反送。以上就是关于变压器空载试验的一些知识点，如需要进行深入交流，您可以随时致电微安电力(https://www.whweian.com/)技术部。
