变压器套管CT变比极性测试方法

发布时间:2022-05-30 18:00:09 阅读次数: 872次
变压器套管CT的测试方法在安装前可以采用电流法,常规互感器测试仪均可以满足,在安装后,由于拆卸耗时耗力,且成本较高,通常使用电压法测试,两种测试方法的原理是不相同的,本文介绍了两种测试方法的原理及接线......

变压器套管CT简称"套管CT" ,其中套管是我们对他用途的定义而命名的,其学名叫做"装入式电流互感器" ,装入式电流互感器是由芯体、 漆包线及聚酯薄膜等组成的环形线圈, 其一次绕组为发电机母线、 高压套管或高压组合电器导体, 铁心由冷轧带状硅钢片、 坡莫合金或微晶合金制成。主要供电力系统作电流测量、电能计量及继电保护用,采用标准GB1208-2006《电流互感器》。

以下是套管CT的图片

变压器套管CT

变压器套管CT的测试通常分为安装前的测试以及预防性试验中安装后的测试,下面我们一一来进行介绍,该文中用的的互感器测试仪为微安电力生产的UAFA-402互感器特性综合测试仪。

一、安装前的变比极性测试方法-电流法

1、按照上图,将互感器测试仪的变比极性测试线,从P1进,P2出,穿过套管CT,注意P1这一侧的线连接互感器测试仪上的P1端子,另外一端连接P2端子

2、测试操作选择CT测试→变比极性测试仪→设置好一次电流及二次电流→启动测试→得出测试结果

3、 因CT二次不允许开路,需要注意非被试的二次绕组要短接起来。

二、安装后的变比极性测试方法-电压法

变压器套管CT由于安装在变压器上且另一端是浸入变压器油中的,CT一侧绕组是与变压器绕组连接在一起,所以很难进行试验,如果用传统的互感器测试仪,必须将套管CT拆除并从变压器上吊装下来后才能进行,一般试验过程需要检修班、高试班配合,需要吊机等大型设备配合,而且变压器套管CT吊装过程中又容易发生安全事故

随着系统容量的增加,CT电流越来越大,最大可达数万安培,现场加电流也很困难,所以我们需要采用电压法原理的测试仪器来完成本项目试验。

本司UAFA系列采用电压法原理互感器综合测试仪可完美解决上述问题,采用电压法测变比,具有工频与变频两种机型,工频型应用广,变频型体积小重量轻、简单方便,深受广大用户好评。

测试接线

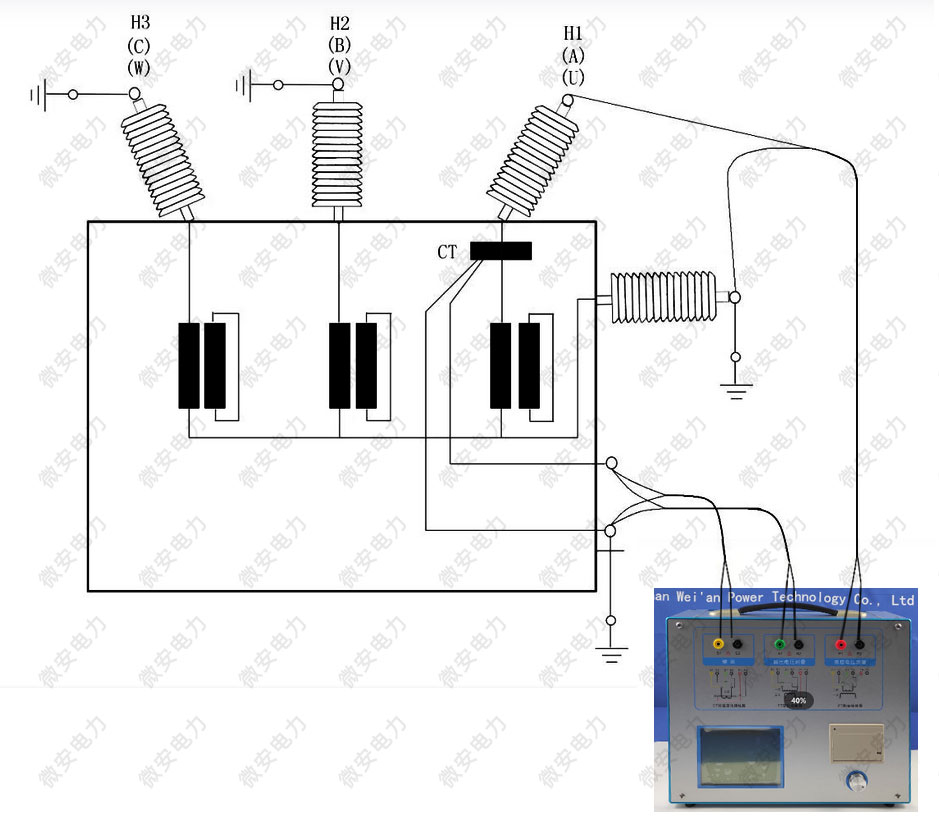

电压法测试变压器套管CT的接线

我们做变压器套管A相的试验,将仪器的输出电流端子S1、S2与回采电压端子M1、M2在测试线另一头短接后接到套管CT的A相某一个二次绕组的两端,然后将一次线P1端接到套管CT一次输出端子(即为变压器输出引线的端子),另一侧接到中性点CT上,并做好非实验相B相和C相以及中性点位置短接后的可靠接地,试验接线图如图2所示

#
