10kV变压器绝缘电阻合格标准
运行中的变压器绝缘电阻合格的标准是:10KV 及以下,高压对低压及地的绝缘电阻值大于300兆欧;35KV级,绝缘电阻值大于400兆欧(环境温度为20℃)。
10kV变压器也称为配电变压器,通常是双绕组变压器,即额定电压为10kV的高压侧绕组,也称为一次绕组,额定电压为400V的低压测绕组,又称二次绕组,因高低压侧及大地之间是互相独立绝缘的,故三者之间的绝缘电阻强度是我们经常要测试考核的标准,下面我们先明确两个概念。

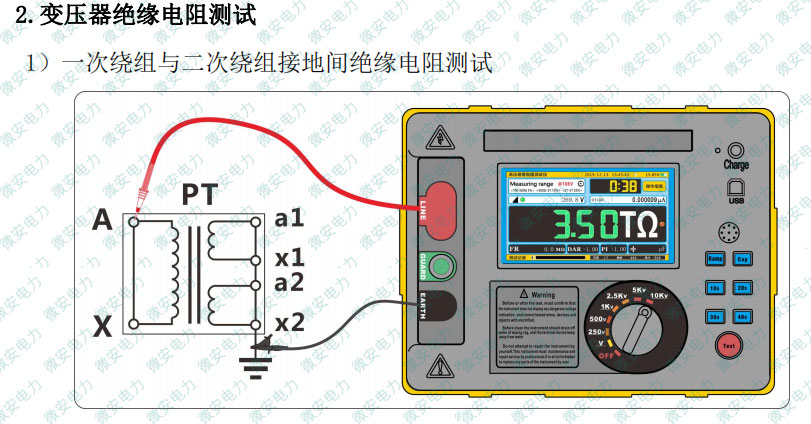

高对低及地:(一次绕组对二次绕组和外壳)高压绕组对低压绕组及外壳的绝缘电阻;
低对高及地:(二次绕组对一次绕组和外壳)低压绕组对高压绕组及外壳的绝缘电阻;
一、变压器绝缘电阻测试标准
1、新安装或检修后和长期停用(三周)的变压器投入运行前应测绝缘。

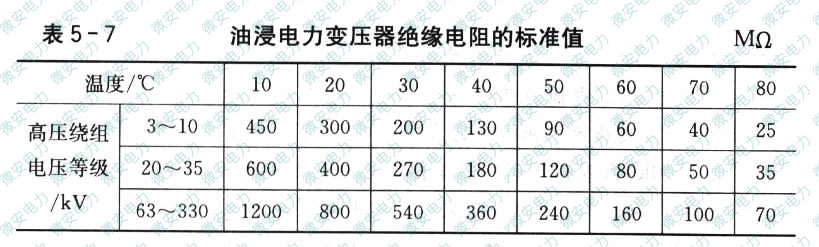

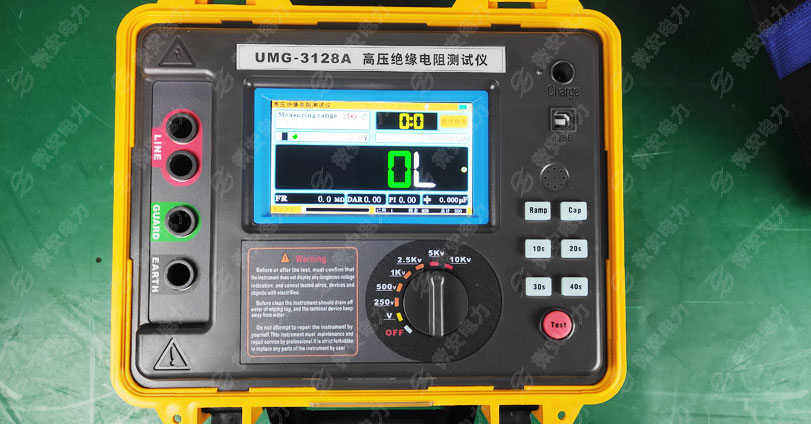

2、电压等级为1000V以上的绕组使用2500V绝缘电阻测试仪,1000V以下的绕组用1000V绝缘电阻测试仪。电阻值规定(20℃)3-10KV为300MΩ、20-35KV为400MΩ、63-220KV为800MΩ、500KV为3000MΩ。电压0.4KV及以下的变压器用500V绝缘电阻测试仪,且绝缘电阻≥0.5MΩ。
3、当电阻值低于前次值的50%时通知检修处理,必要时测量变压器的介质损耗和吸收比。吸收比R60“/R15”,比值应≥1.3。
二、变压器绝缘电阻合格标准
(1)这次测得的绝缘电阻值与上次测得的数值换算到同一温度下相比较,这次数值比上次数值不得降低30%;
(2)吸收比R60/R15(遥测中60秒与15秒时绝缘电阻的比值),在10~30℃时应为1.3被及以上:

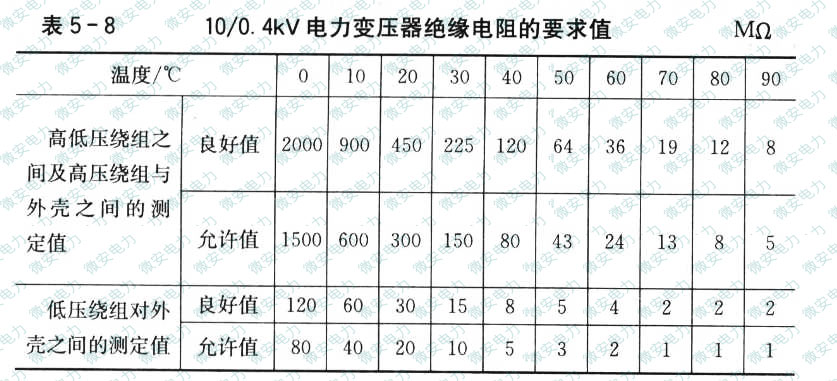

(3)一次侧电压为10kV的变压器,其绝缘电阻的最低合格值与温度有关。
三、温度对变压器绝缘电阻的影响
电力变压器的绝缘电阻受湿度和温度的影响较大。湿度增加时,表面和内部吸收水分,泄露电流增大,绝缘电阻降低;温度升高时,带电质点因热运动加强而易导电,泄露电流增大,绝缘电阻降低。所以,在不同温度下所测量的绝缘电阻的阻值不同,温度越高,绝缘电阻越低。
