绝缘油介电强度测试仪

UJY-80绝缘油介电强度测试仪

微安电力专业生产绝缘油介电强度测试仪,厂家实力雄厚,专业研发绝缘油介电强度测试仪十余年,本公司生产的绝缘油介电强度测试仪升压稳定,精准,质量可靠,市场应用广泛
说明书 打印产品 产品ID: 166
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「绝缘油介电强度测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 绝缘油介电强度测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

绝缘油介电强度测试仪简介   ----Product introduction

UJY-80全自动绝缘油介电强度测试仪又称变压器油介电强度测试仪、绝缘油耐压测试仪,是武汉微安电力研发中心根据国家标准GB/T507-2002、电力行业DL/T846.7-2004以及现场使用要求根据GB/T507-2002研制而成的绝缘油介电强度专用测试仪,标配400ml标准绝缘油油杯,并采用单片机为控制中心,具有全自动磁振子搅拌功能。

UJY-80绝缘油介电强度测试仪采用自动调压器零位启动,保护人身安全,全自动磁振子搅拌功能,可快速除油样的不均匀和气泡,预先设定搅拌时间,静置时间和试验次数,试验过程由单片机自动运行控制,绝缘油介电强度测试仪的高压部分采用透明窗便于观察并有安全保护,全自动数据打印并且自动计算平均耐压电压值,操作简易,使用方便,是电力试验部门、石油化工必不可的检修测试仪。

绝缘油介电强度测试仪

主要特点

1、采用大容量单片机控制,工作稳定可靠
2、仪器内设宽范围看门狗电路杜绝了死机现象
3、多种操作选择,仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作,能适应不同用户的多种选择
4、仪器油杯采用特种玻璃一次浇铸成型,杜绝了漏油等干扰现象的发生
5、仪器独特的高压端采样设计让测试值直接进入A/D转换器,避免了在模拟电路中造成的误差,使测量结果更加准确
6、仪器内部具有过流、过压、短路等保护等功能,并且具有极强的抗干扰能力,电磁兼容性好;
7、便携式结构,易于移动,户内外使用均很方便

绝缘油介电强度测试仪参数   ----Technical parameter

型号 UJY-80
名称 绝缘油介电强度测试仪、绝缘油测试仪、绝缘油耐压测试仪、油介电强度测试仪、
工作电源 AC220V ±10%、50HZ ±5%
测量范围 AC0~80KV
限定电流 5mA
测量精度 3%
调压速度 2KV/S±10%
预定设置 次数:1~9
搅拌时间:0~1分39秒
静置时间:0~10分39秒
使用条件 环境温度0℃~35℃
相对湿度≤75%
油杯间隙 2.5mm(油杯塞尺直径)
尺寸 415×315×315mm3
重量 28kg

绝缘油介电强度测试仪图片   ----Picture display

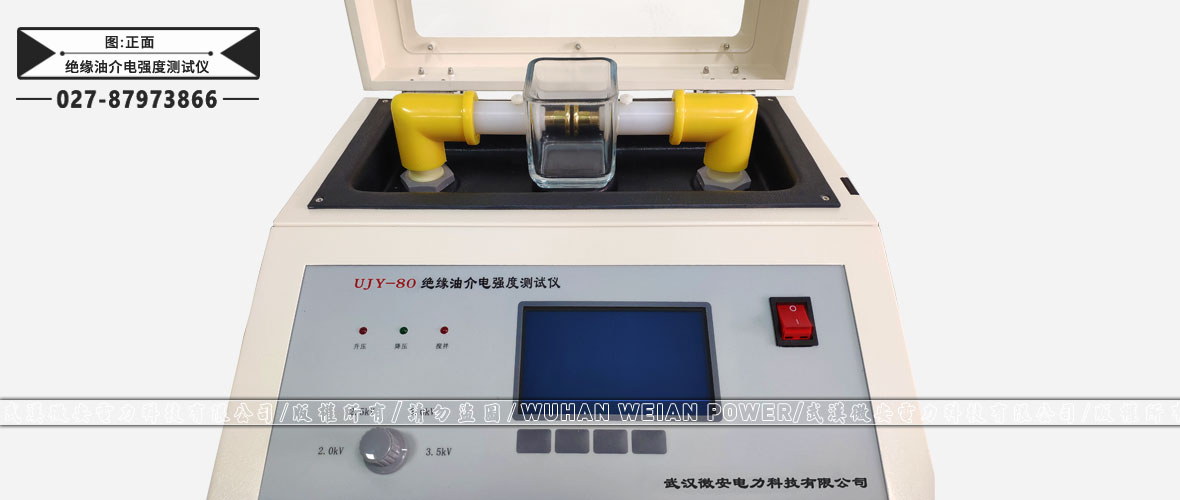

全自动绝缘油介电强度测试仪正面

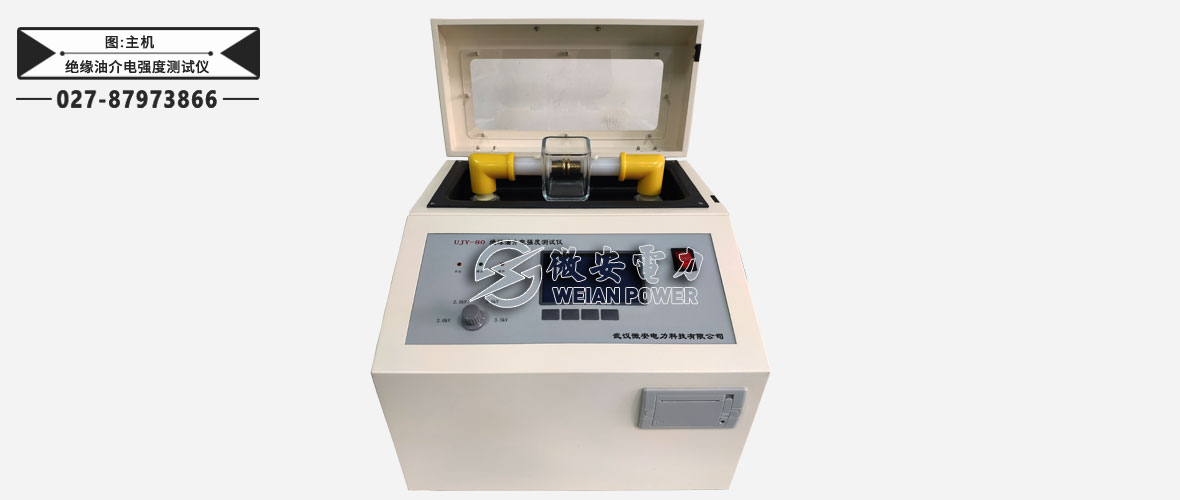

全自动绝缘油介电强度测试仪主机

全自动绝缘油介电强度测试仪侧面

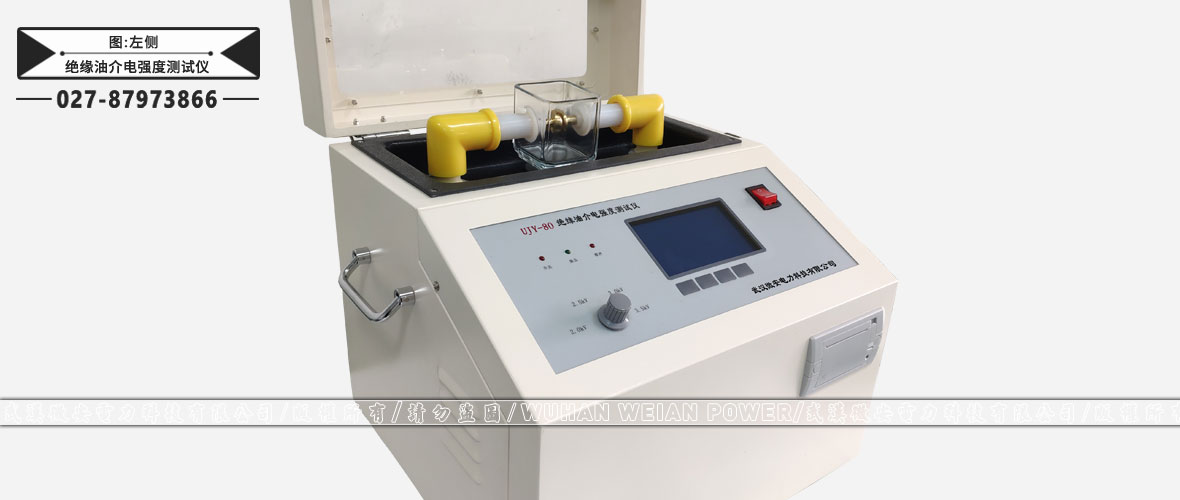

全自动绝缘油介电强度测试仪左侧

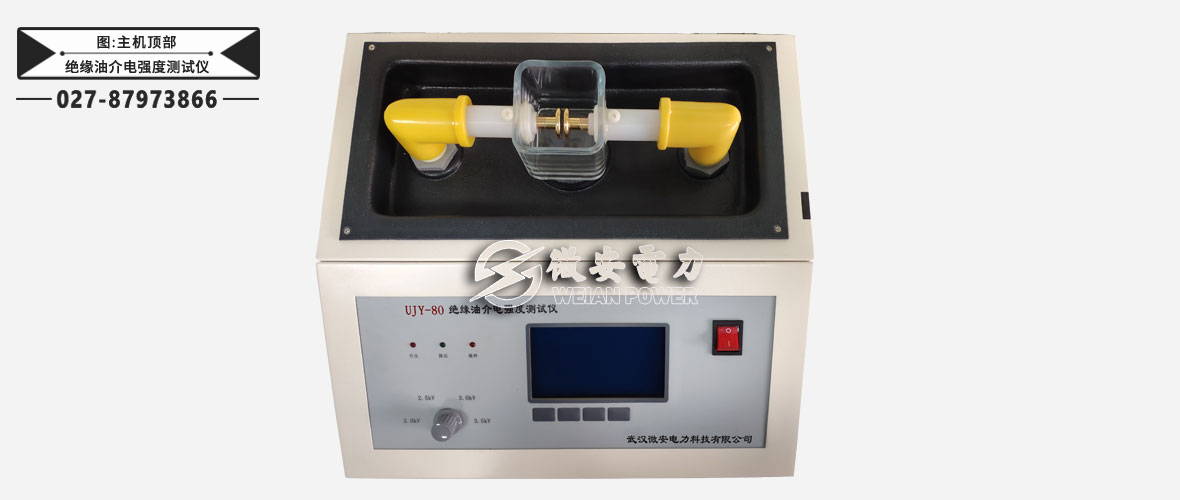

全自动绝缘油介电强度测试仪主机顶部

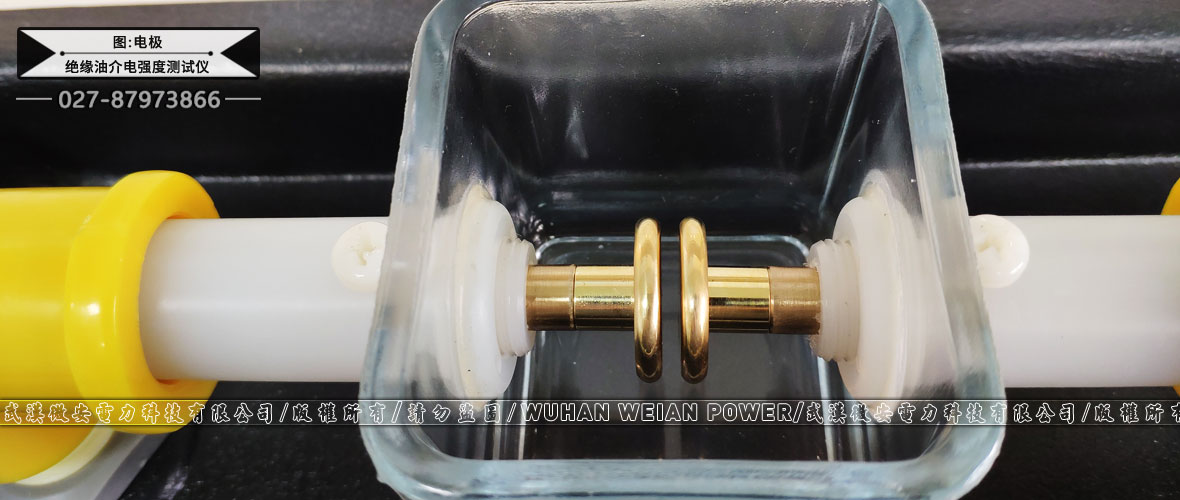

全自动绝缘油介电强度测试仪油杯电极

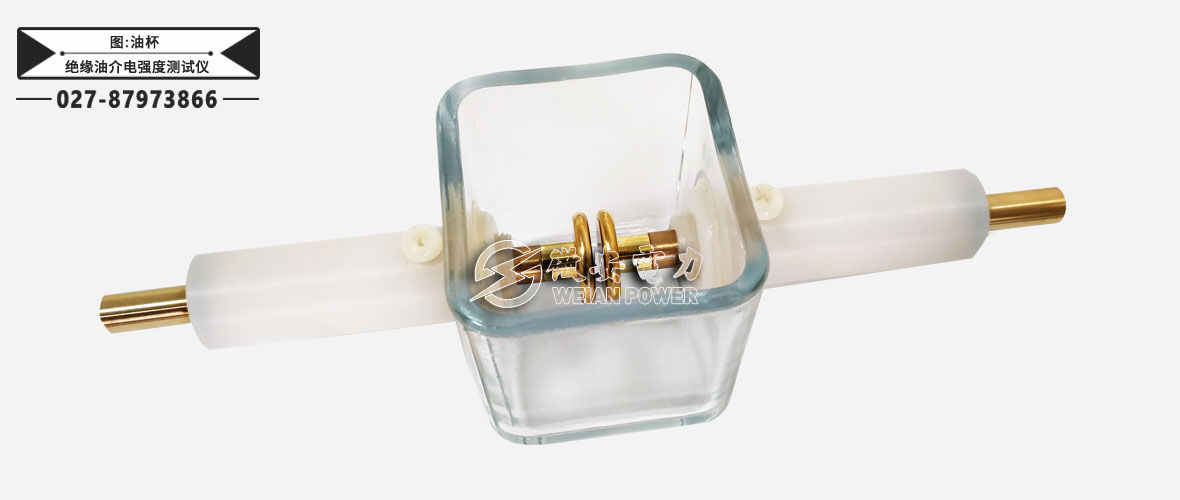

全自动绝缘油介电强度测试仪油杯

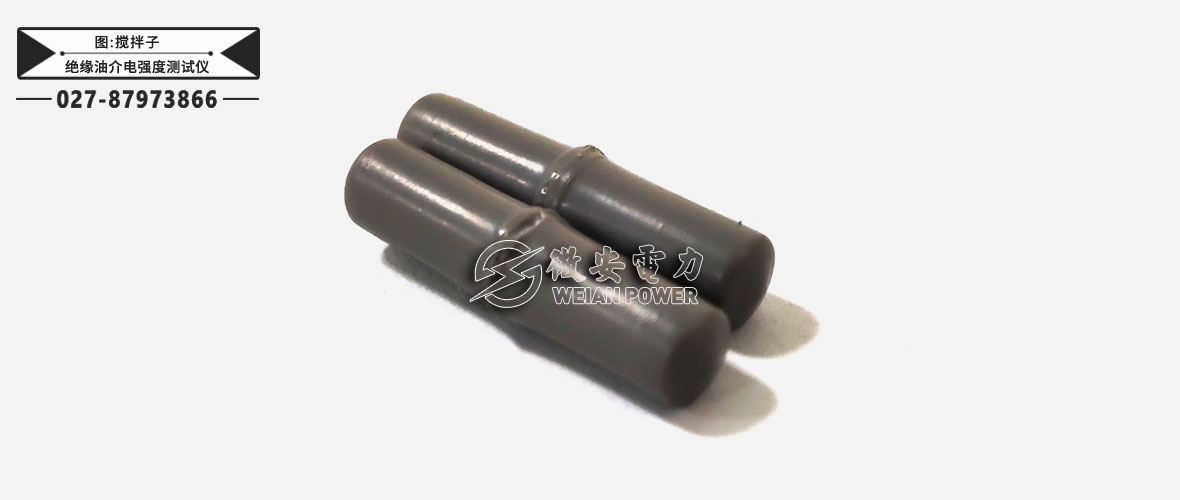

全自动绝缘油介电强度测试仪搅拌子

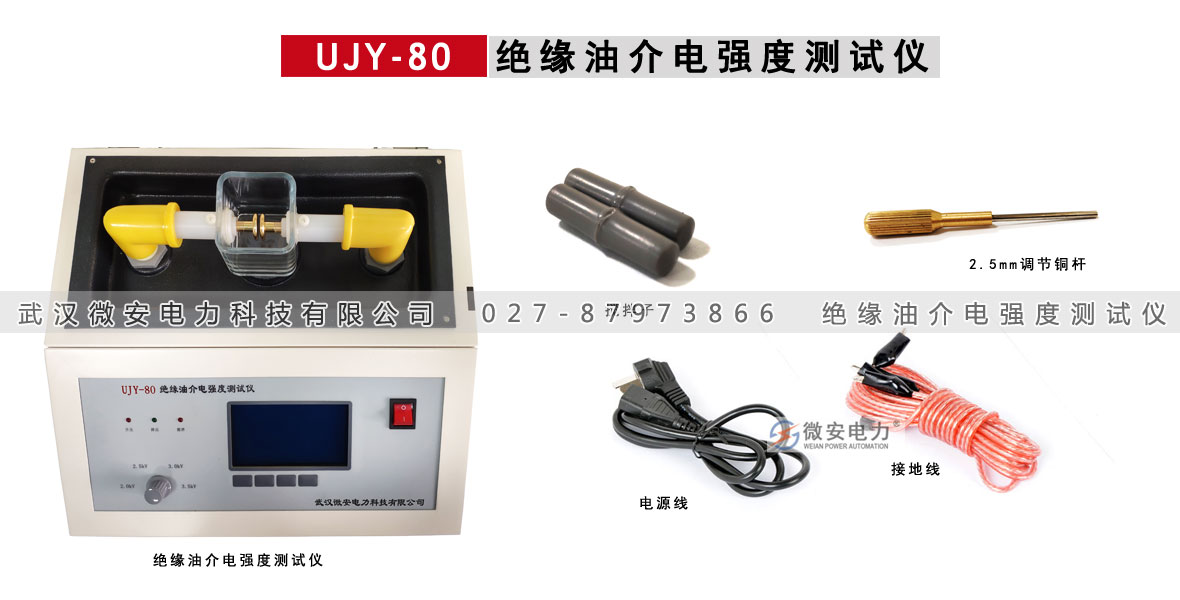

绝缘油介电强度测试仪附件配件   --------Accessories

本产品UJY-80绝缘油介电强度测试仪(单油杯)详细清单请以说明书或代销合同为准


绝缘油介电强度测试仪 1台 专用测试油杯 1个
2.5mm间距调节铜杆 1根 搅拌子 2个
电源线 1根 保险管 1个
检验报告 1本 说明书 1本
合格证 1张 接地线 1根
图片绝缘油介电强度测试仪附件...
绝缘油介电强度测试仪

绝缘油介电强度测试仪-测试油杯

绝缘油介电强度测试仪

绝缘油介电强度测试仪-间距2.5mm调节铜杆

绝缘油介电强度测试仪

绝缘油介电强度测试仪-搅拌子

绝缘油介电强度测试仪

绝缘油介电强度测试仪-接地线/电源线

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

绝缘油介电强度测试仪技术应用   --------Technology application

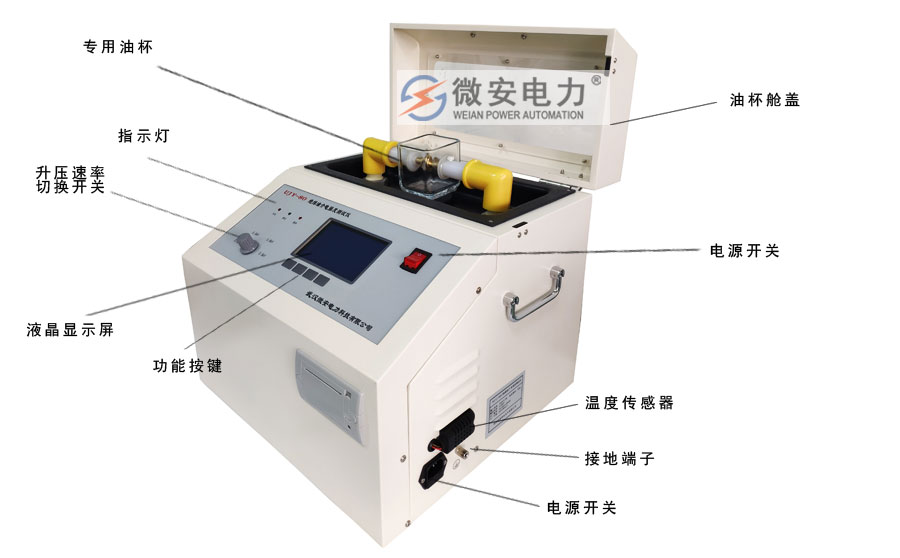

一、绝缘油介电强度测试仪结构说明

绝缘油介电强度测试仪


二、绝缘油介电强度的试验步骤及注意事项



(1)清洗油杯。长期未用的油杯须先用汽油、苯或四氯化碳洗净后烘干,洗涤时用洁净的丝绢而不得用布和棉纱。常用油杯使用前用绝缘油冲洗两次以上。使用前检查电极间的距离为2.5mm。油杯上加玻璃盖,试验温度15~25℃,湿度不大于75%



(2)油样处理。试油应在密封状态下静置一段时间,将试油沿油杯壁徐徐注入油杯,盖上玻璃盖静置10min。



(3)加压试验。加压须从零升加,升压速度约2kV/s,至绝缘油击穿,并记录击穿电压值,重复6次,取平均值为测定值(第一次不计算在内)。



(4)击穿时的电流限制。为减少油击穿后产生碳粒,击穿时电流限制在10mA左右。每次击穿后对电极间的绝缘油进行充分搅拌,并静置5min后再重复试验
