电容式电压互感器测试仪

UAPT-C电容式电压互感器测试仪

UAPT-C 电容式电压互感器测试仪主要用于测试电容式电压互感器(CVT)、电磁式电压互感器PT的特性及误差测试,是测试电压互感器的专业产品
说明书 打印产品 产品ID: 14
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「电容式电压互感器测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 电容式电压互感器测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

电容式电压互感器测试仪简介   ----Product introduction

UAPT-C便携式电压互感器分析仪是在传统基于调压器、升压器、串联谐振的互感器校验装置的基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型PT测试仪器。装置采用高性能DSP+FPGA以及先进的ARM工控机、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

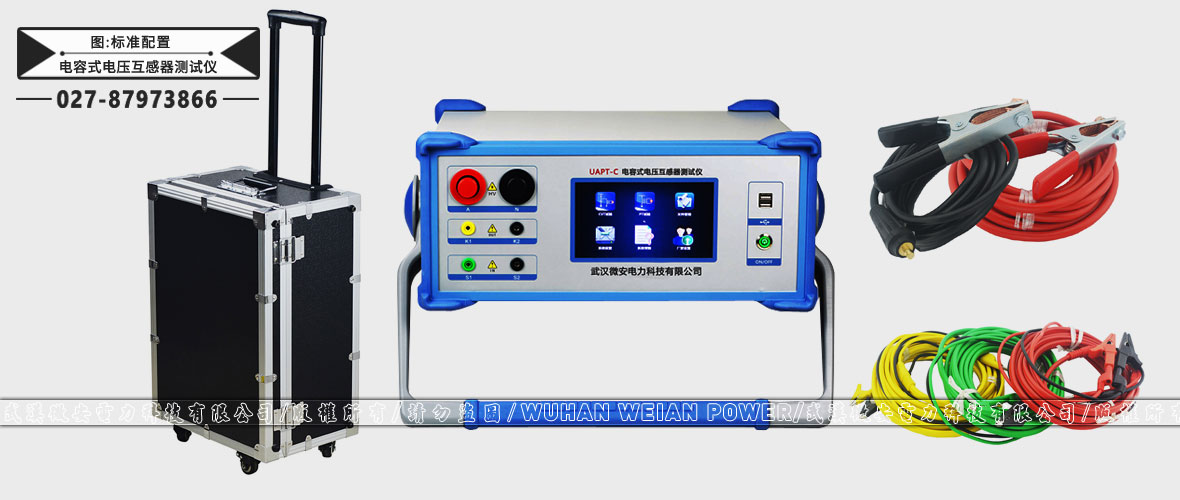

电容式电压互感器测试仪标准配置

主要特点

1、单台仪器即可实现电容式PT(CVT)、电磁式PT的误差测试,无需谐振升压装置、标准电压互感器、负载箱、校验仪等设备,大大降低了现场校验误差的工作量。
2、测试范围宽,能测试电压等级为6kV~800kV电磁式电压互感器。
3、内部采用0.01级的标准电压互感器,采用测差法测试互感器的低压误差;利用变频测试技术得到工作区间的励磁特性曲线,结合低压实测的误差值用外推法分析出互感器整个工作量程的误差。仪器的测试等级可达到0.05级。测试过程中,最大产生不超过3kV的测试电压,保证现场测试的安全性。
4、测试接线简单,操作简单易学,只需根据引导提示操作即可轻松完成互感器校验工作,大大提高了测试效率。
5、具有智能判断外部接线状况,提示接线错误、变比、极性错误等。
6、自动对测试数据进行化整,并判断是否超差,超差数据使用反色显示,对互感器的数据特性直观明了。
7、大规模存贮器可存储现场测试数据多达10000条。
8、采用铝型材机箱,具备良好的抗干扰性,并且保障现场高压试验时的操作人员安全和设备安全。
9、采用高分辨率大尺寸8寸真彩色液晶显示,户外强光下清晰显示,带有触摸屏辅助操作,简单快捷。

电容式电压互感器测试仪参数   ----Technical parameter

型号 UAPT-C
测试用途 电容式电压互感器、电磁式电压互感器特性测试。
工作电源 输入电压 185Vac~250Vac
允许输入电压 85Vac~264Vac
频率 50/60Hz
允许频率 45Hz~65Hz
输入功率 800VA
接头 标准交流插口60320
PT变比准确度 变比1~350 0.03%(典型值)
变比350~1100 0.05%(典型值)
变比>1100 0.07%(典型值)
相位测量 分辨率 0.01min
准确度 ±2min
二次绕组电阻测量 范围 0Ω~500Ω
分辨率 1mΩ
准确度 0.5%±2mΩ(保证值)
交流负载测量 范围 0VA~1000VA
分辨率 0.01VA
准确度 0.5%±0.05VA
输出 低压输出 0~120V 5Arms,电流:12A(峰值)功率:600VA
高压输出 0~3000V
环境条件 运行温度 -10℃~+50℃
存储温度 -25℃~+70℃
相对湿度 5%~95%,不结露
物理特性 尺寸 365×290×155mm3
重量 ≈18kg(不包括附件)

电容式电压互感器测试仪图片   ----Picture display

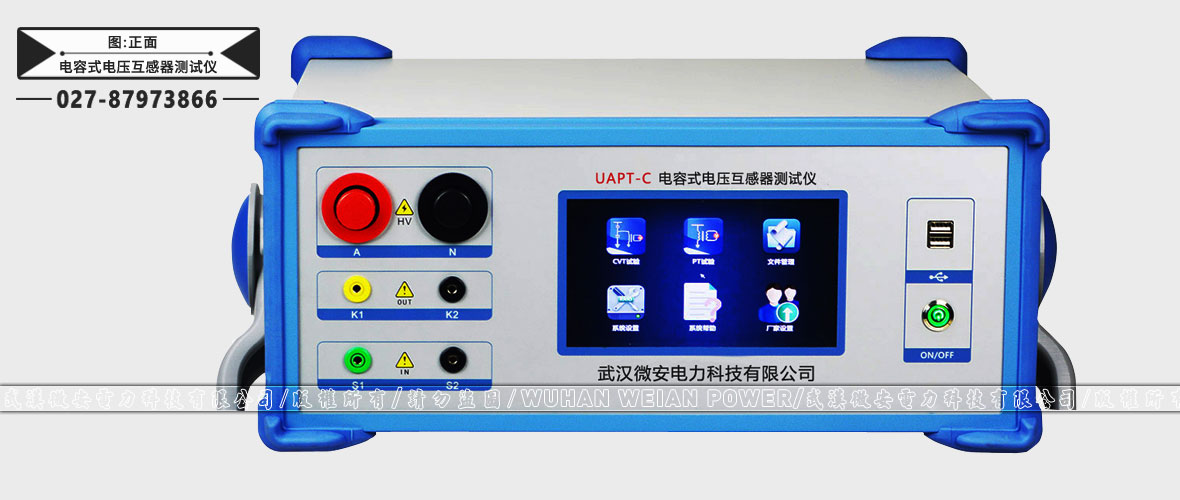

电容式电压互感器测试仪正面

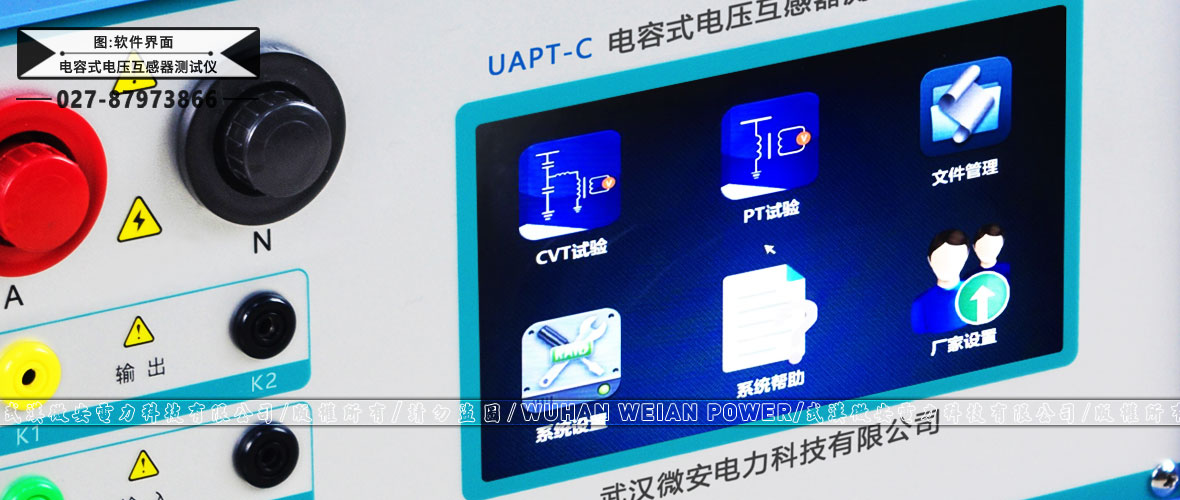

电容式电压互感器测试仪软件界面

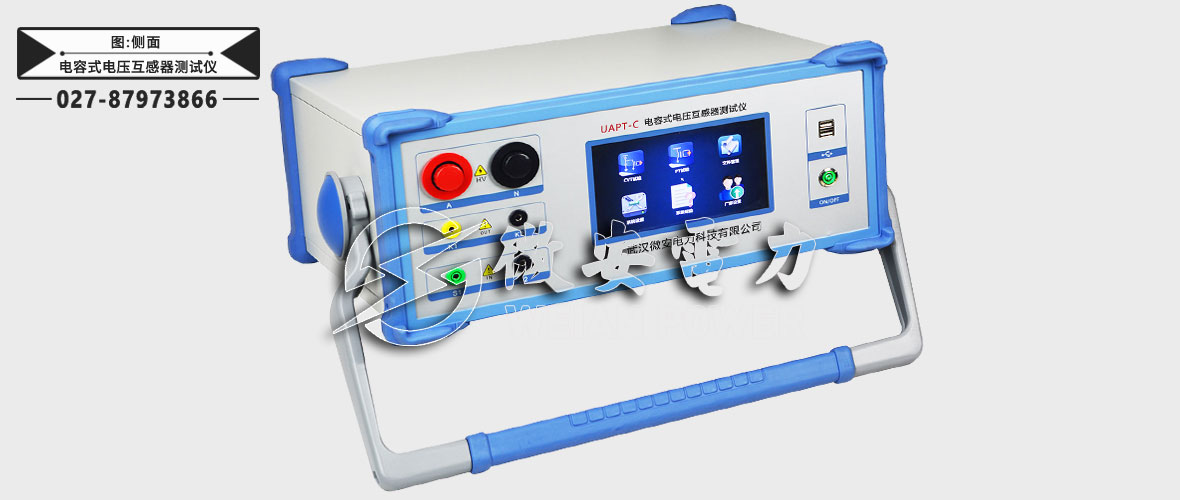

电容式电压互感器测试仪侧面

电容式电压互感器测试仪附件配件   --------Accessories

本产品UAPT-C电容式电压互感器测试仪详细清单请以说明书或代销合同为准


电容式电压互感器测试仪 1台
测试线 1套
电源线 1根
接地线 1根
打印纸 2卷
检验报告 1本
说明书 1本
合格证 1张


注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

电容式电压互感器测试仪技术应用   --------Technology application
