互感器特性综合测试仪简介 ----Product introduction
UAFA-103B互感器特性综合测试仪是微安电力研发中心参考GB1207、GB1208 国家标准而研发生产的专门针对保护用的互感器各项功能的检测测试仪,互感器特性综合测试仪是继电保护和高压绝缘专业的专门检测测试仪,互感器特性综合测试仪可以完成的试验包括:CT励磁特性曲线,自动给出拐点值,自动给出5%和10%的误差曲线,变比测量, 极性判断,一次通流测试,交流耐压测试,铁心退磁, PT励磁特性曲线,自动给出拐点值,变比测量,极性判断,交流耐压测试,铁心退磁。UAFA-103B互感器特性综合测试仪采用大屏旋转鼠标快速操作、自动打印,互感器特性综合测试仪可通过专用接口至PC端上微机操作和分析报表。
主要特点 ----Main features
1、该互感器特性综合测试仪支持检测CT和PT
2、互感器特性综合测试仪满足 GB1207、GB1208等规程要求
3、无需外接其它辅助设备,单机即可完成所有检测项目
4、自带微型快速打印机、可直接现场打印测试结果
5、该互感器特性综合测试仪采用智能控制器,操作简单
6、互感器特性综合测试仪大屏幕液晶,图形化显示接口
7、按规程自动给出CT/PT(励磁)拐点值
8、互感器特性综合测试仪自动给出5%和10%误差曲线
9、该互感器特性综合测试仪可保存3000组测试资料,掉电后不丢失
10、支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告
11、该互感器特性综合测试仪小巧轻便≤22Kg,非常利于现场测试
互感器特性综合测试仪参数 ----Technical parameter
CT(电流互感器) | PT(电压互感器) |
• 伏安特性(励磁特性)曲线 | • 伏安特性(励磁特性)曲线 |
• 自动给出拐点值 | • 自动给出拐点值 |
• 自动给出5%和10%的误差曲线 | • 变比测量 |
• 变比测量 | • 极性判断 |
• 极性判断 | • 交流耐压测试 |
• 一次通流测试 | • 铁心退磁 |
• 交流耐压测试 | |
• 铁心退磁 |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0~1000V(20A峰值) | |
大电流输出 | 0~600A | |
励磁测量精度 | ≤0.5%(0.2%*读数+0.3%*量程) | |
CT变比测量 | 范围 | ≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT变比测量 | 范围 | 1KV~500KV |
精度 | ≤0.5% | |
工作环境 | 温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m | |
尺寸、重量 | 400×250×250(mm3) , ≤20kg |
互感器特性综合测试仪图片 ----Picture display

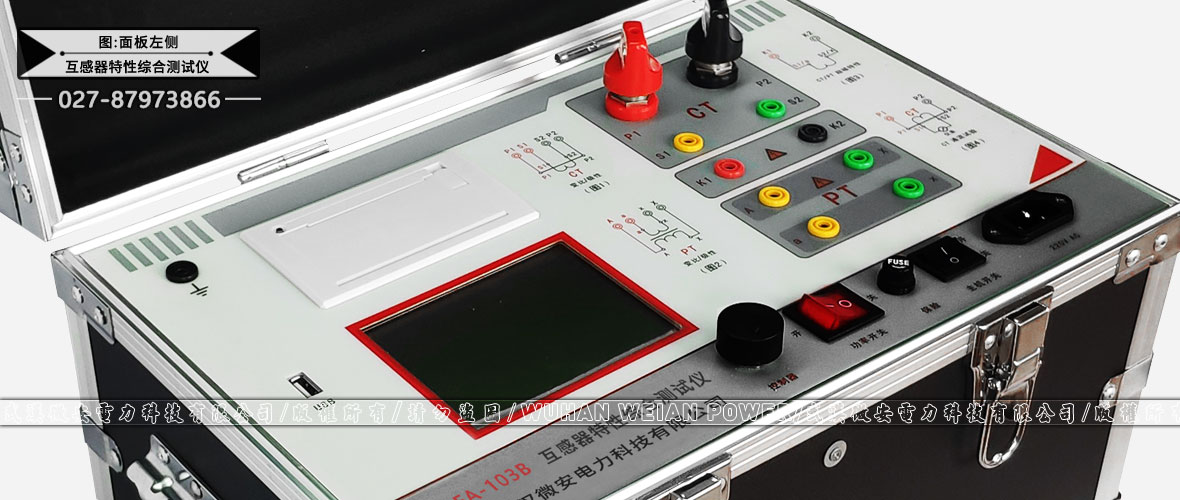

正面
左侧
右侧
整机

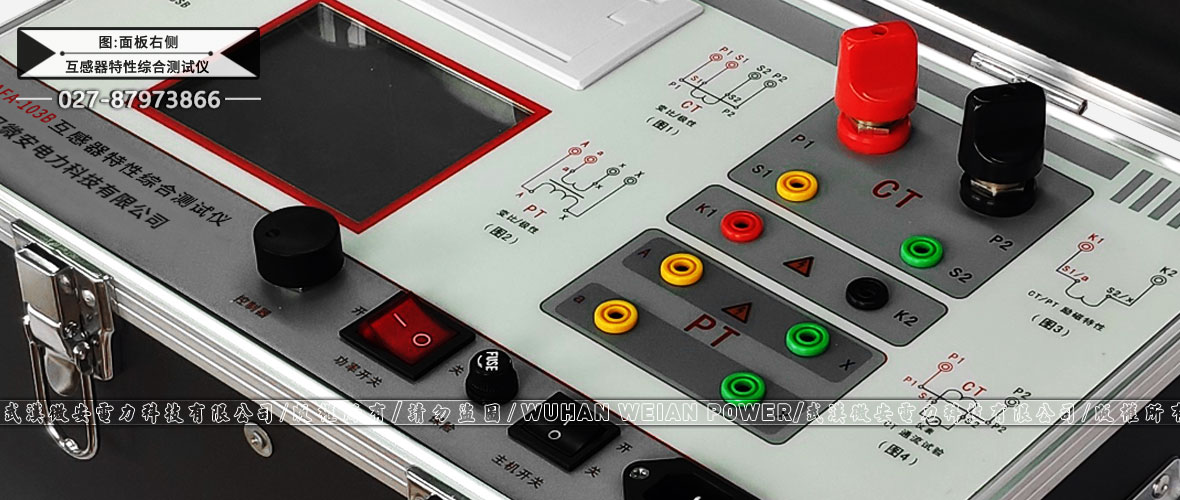

CT测试端子
PT测试端子
控制器及开关
打印机/接地

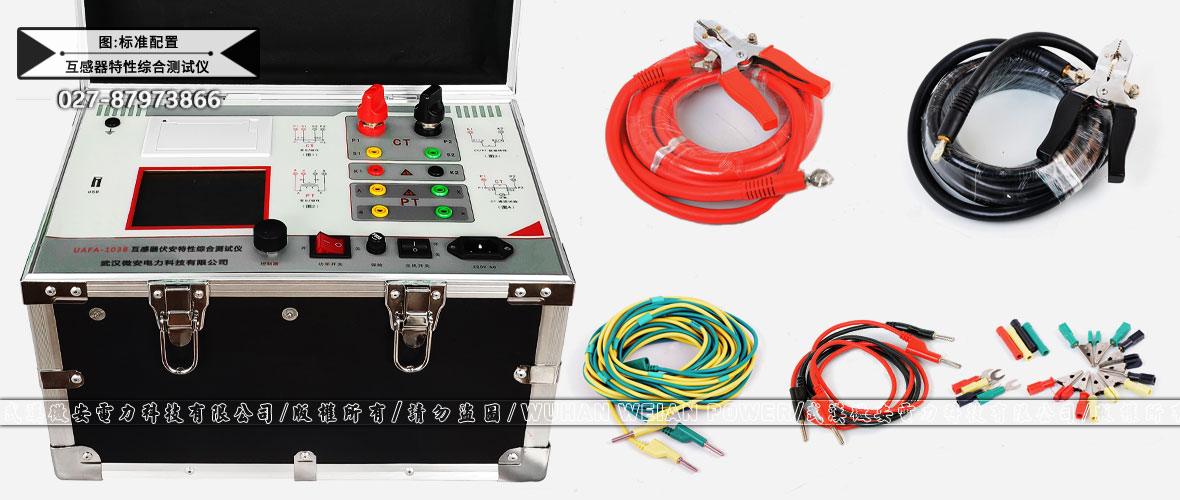

互感器特性综合测试仪附件配件 --------Accessories
本产品UAFA-103B互感器特性测试仪详细清单请以说明书或代销合同为准
互感器特性综合测试仪 | 1台 | 测试线 | 1套 |
电源线 | 1根 | 打印纸 | 2卷 |
检验报告 | 1份 | 说明书 | 1本 |
合格证 | 1本 | 保险管 | 2个 |
测试鳄鱼夹
测试夹(红)
测试夹(黑)
二次端子采样线
励磁特性测试线
接地线
电源线
附件包
