无线二次压降测试仪

UAYJ-W无线二次压降测试仪

针对PT和CT的二次压降测量试验。或用于电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、参考标准: DL/T448-2000,JJG169-2010
说明书 打印产品 产品ID: 19
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「无线二次压降测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 无线二次压降测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

无线二次压降测试仪简介   ----Product introduction

UAYJ-W无线二次压降测试仪又称二次压降在线测试仪、互感器二次压降在线测试仪。由两台手持测量终端组成,可无线同步测量六路电压幅值及相位,也可单独做为三相伏安相位表使用,UAYJ-W无线二次压降测试仪采用按键式操作、能自动切换量程、实现大容量存储、且可显示向量图,非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用。同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。

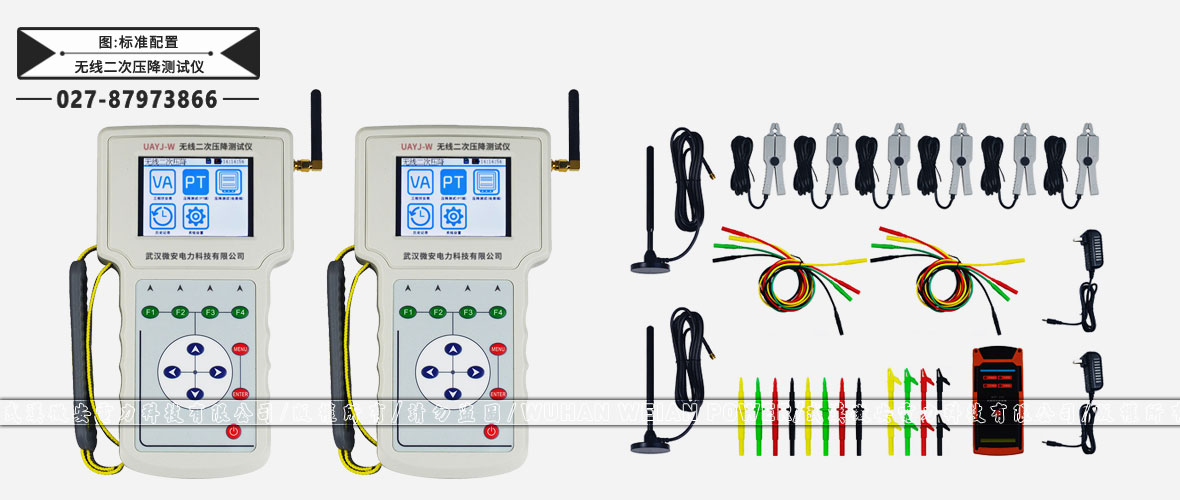

互感器无线二次压降测试仪标准配置

主要特点

1、分布式无线同步测量伏安相位电参数,无线同步测量六路电压幅值相位,可单相或者三相测量二次压降 自动计算比差,角差值;
2、单独使用可当作三相伏安相位表;
3、无需GPS,避免因天气和高楼等原因,而长时间寻星;
4、不需要在电能表侧和PT端之间拉设临时电缆,避免由于电缆绝缘或者操作问题造成的PT二次短路;
5、采用无线作为通信方式,避免了载波通信方式对二次测量回路的污染,影响电能计量准确性;
6、可单相测量也可三相测量;
7、可选用无线中继器,解决地下室及屏蔽很好的室内无线通讯的问题;
8、电流幅值相位测量最小可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量;
9、自动切换量程;
10、电压,电流采样全隔离;
11、可通过SD卡升级应用程序测量数据可导出到SD卡;
12、采用3.5寸彩色液晶显示屏;
13、内置大容量锂电池,一次充电后,不关屏幕背光时,可以连续工作6小时(开启背光关闭功能,待机时间更长);
14、宽工作温度范围-20℃~50℃。

无线二次压降测试仪参数   ----Technical parameter

型号 UAYJ-W
测试用途 CT/PT二次压降测量
工作电源 输入电压 185Vac~250Vac
频率 50/60Hz
输入功率 40VA
接头 标准DC插头
比差 测量范围 0.001~99.9%
测量误差 X=±(X×1%+Y×1%±0.02%)
分辨率 0.001%
角差 测量范围 0.01~999.9'
测量误差 Y=±(X×1%+Y×1%±0.5分)
分辨率 0.01'
电压 测量范围 5~600V
测量误差 0.5%×读数±5个字
分辨率 0.1V
电流 测量范围 0.001~6A(可扩展)
测量误差 0.5%×读数±5个字
分辨率 0.0001A
有功功率 测量范围 0.005~3600W
测量误差 0.5%×读数(PF=1)
分辨率 0.1W
无功功率 测量范围 0.005~3600Var
测量误差 0.5%×读数(PF=0)
分辨率 0.1Var
频率 测量范围 45~65Hz
测量误差 ±0.02Hz
分辨率 0.01Hz
相位 测量范围 0~360°
测量误差 ±0.1°
分辨率 0.1°
环境条件 运行温度 -20℃~+50℃
存储温度 -20℃~+50℃
湿度 相对湿度:5%~95%,不结露
物理特性 尺寸 手持终端×2:135×240×55mm3
外包装箱×2:390×290×105mm3
重量 手持终端×2:1kg(不含附件)
总重量×2:2.5kg(含附件)

无线二次压降测试仪图片   ----Picture display

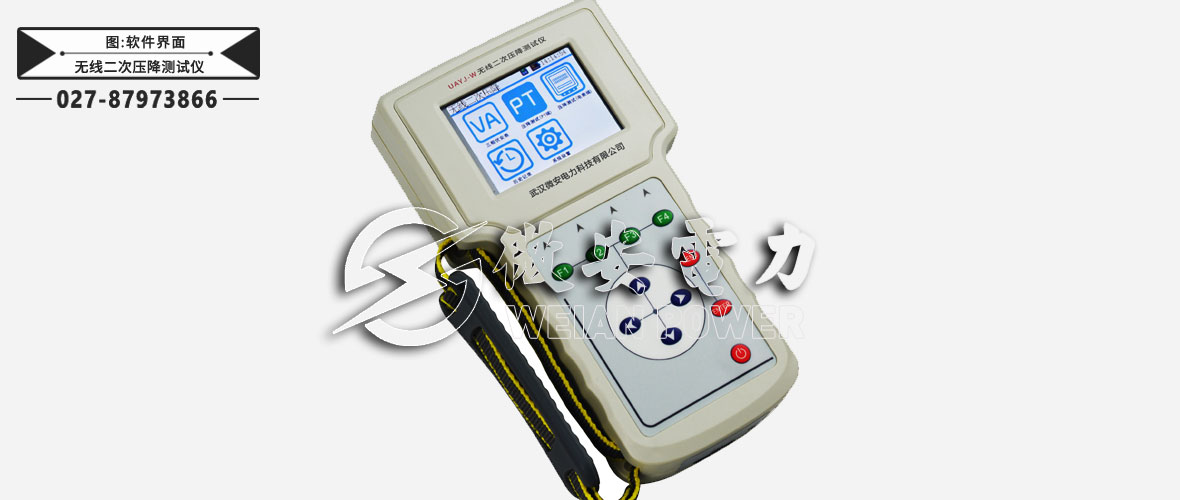

互感器无线二次压降测试仪软件界面

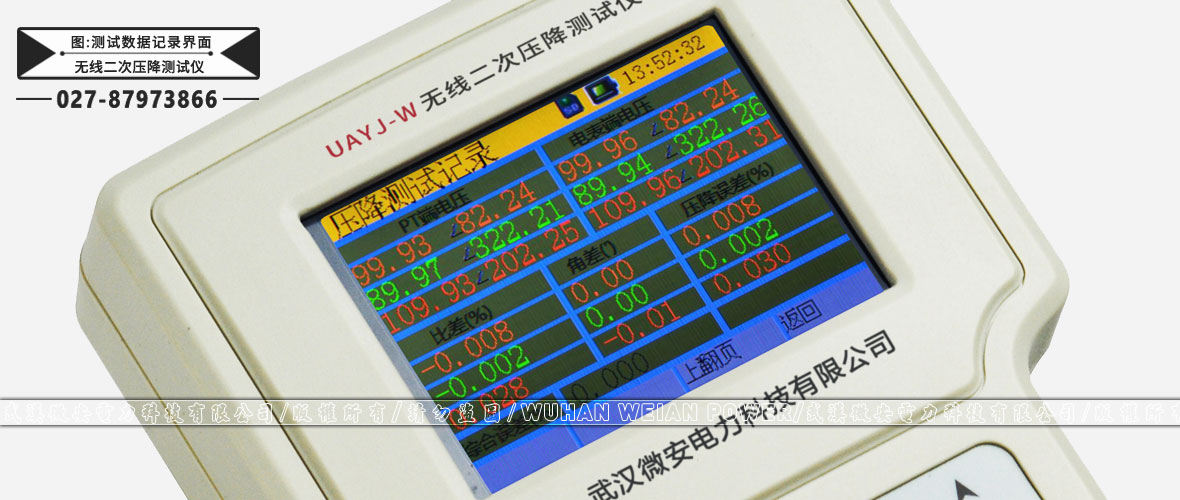

互感器无线二次压降测试仪测试数据记录界面

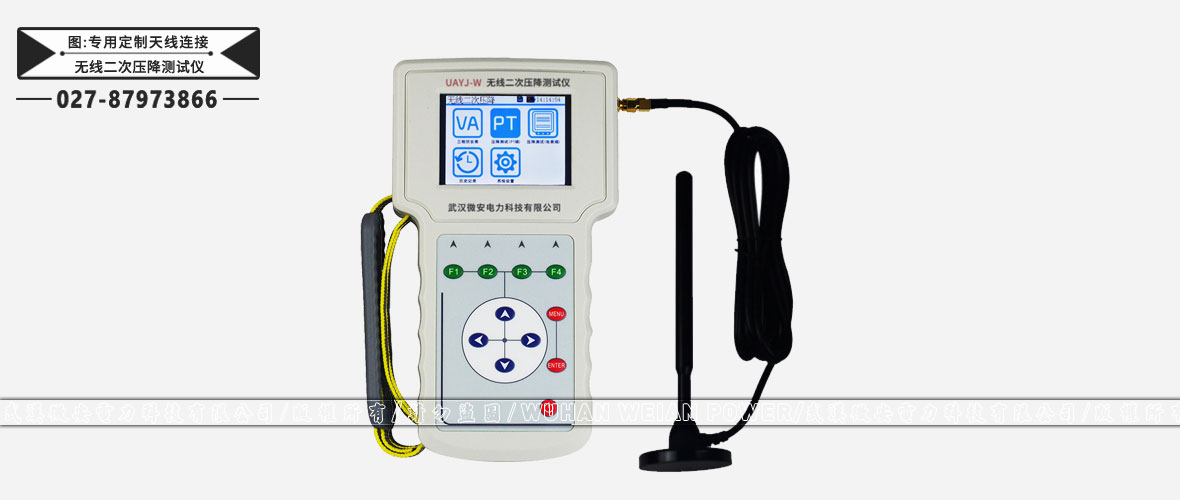

互感器无线二次压降测试仪专用定制天线连接

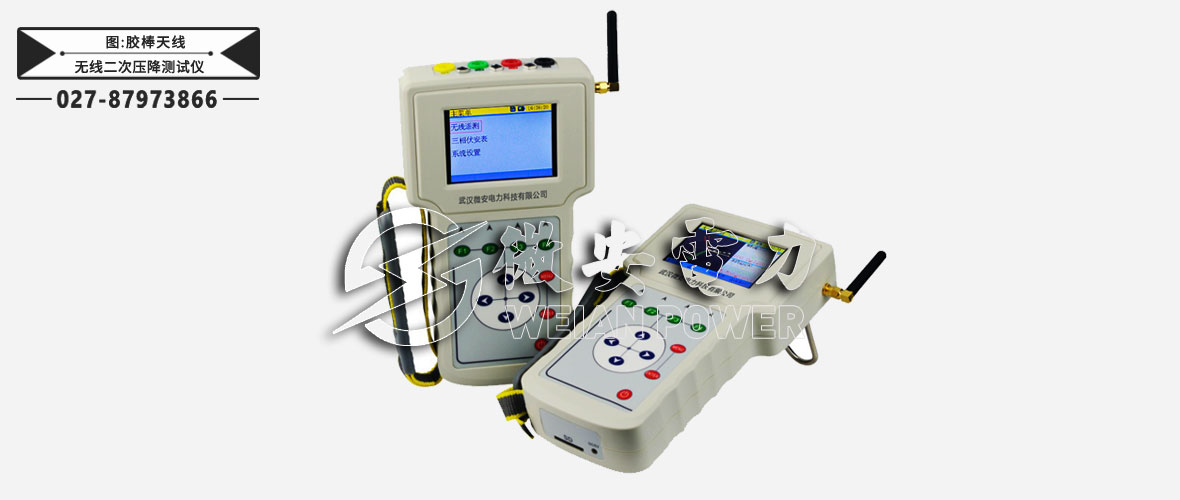

互感器无线二次压降测试仪胶棒天线

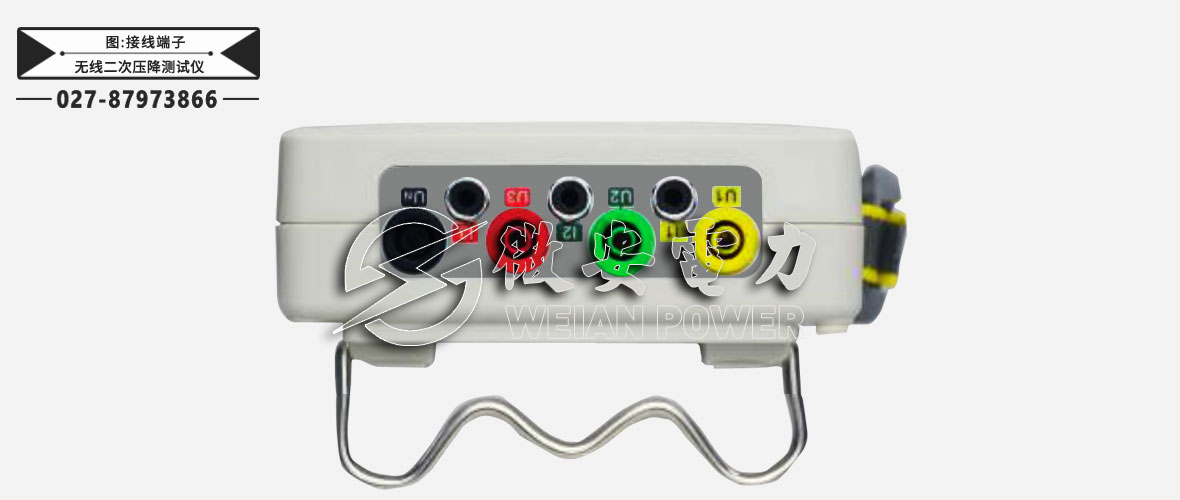

互感器无线二次压降测试仪接线端子

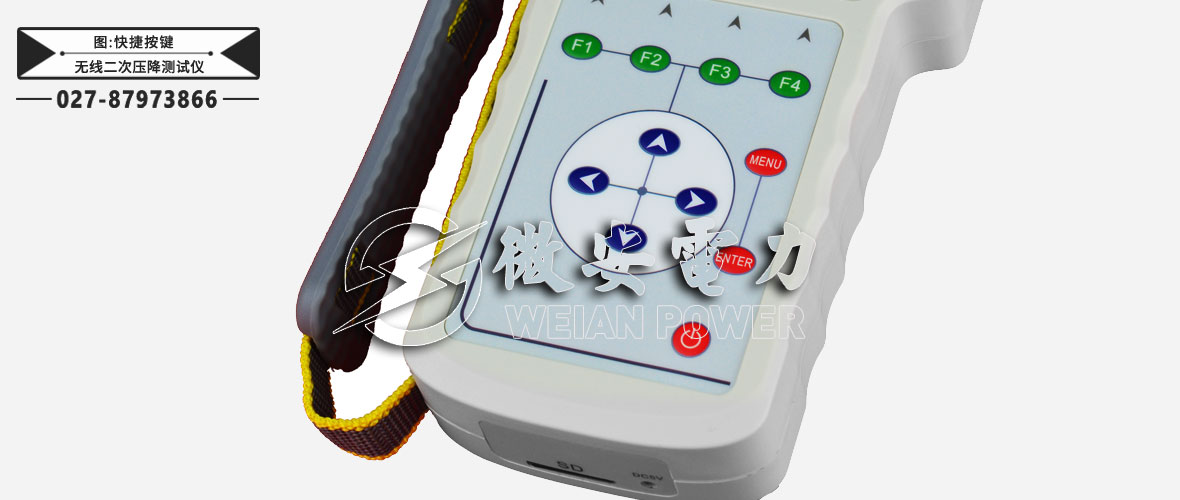

互感器无线二次压降测试仪快捷按键

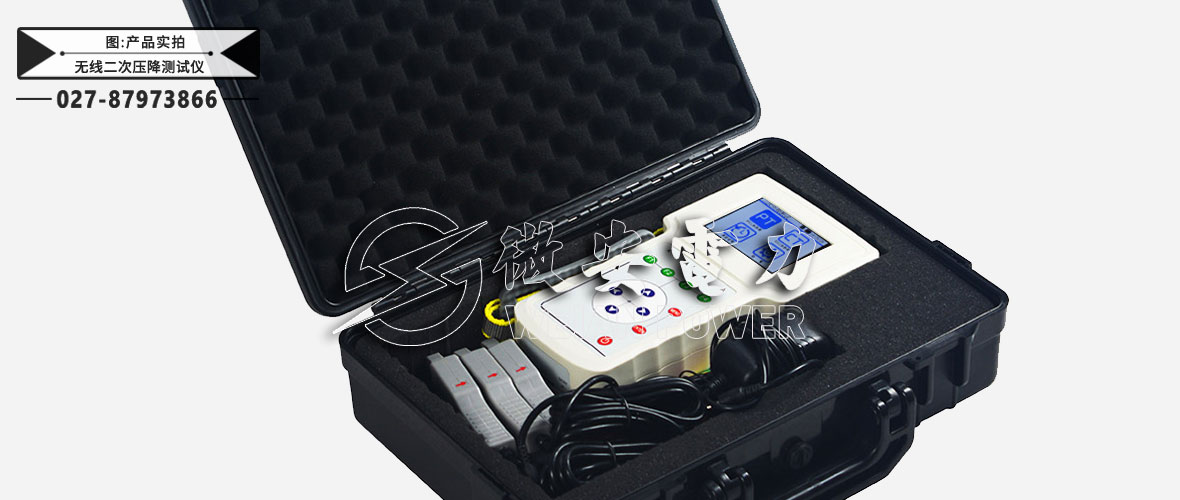

互感器无线二次压降测试仪产品实拍

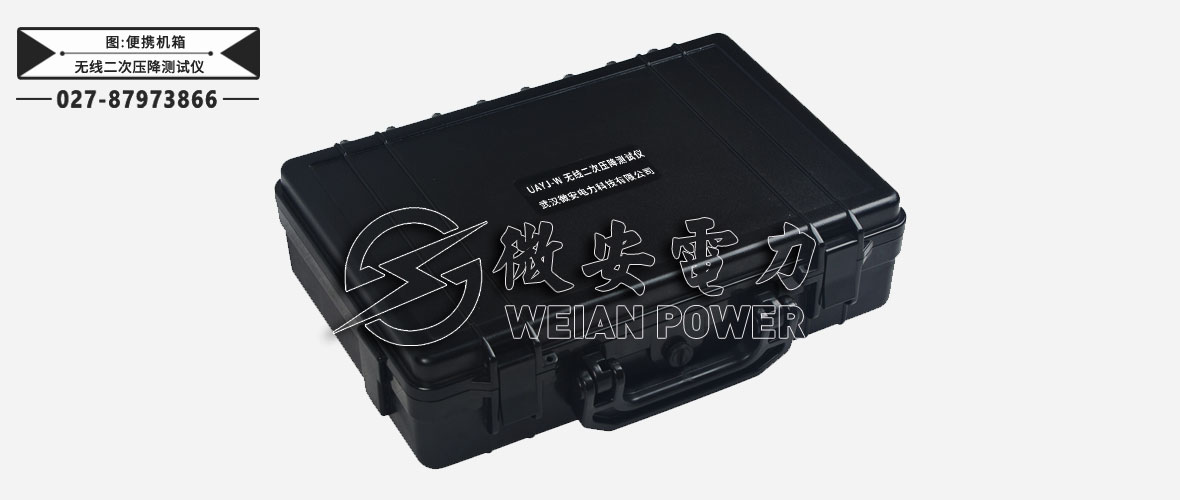

互感器无线二次压降测试仪便携机箱

无线二次压降测试仪附件配件   --------Accessories

本产品UAYJ-W 无线二次压降测试仪详细清单请以说明书或代销合同为准


测量终端 2台
电流钳 6把
电压测试线 8条
电压测试用鳄鱼夹 8个
5V/3A电源适配器 1个
SD卡(8G 1张
3.7V,6000mAH锂电池 1块
胶棒天线 2根
专用定制天线 2根
检验报告 1本
说明书 1本
合格证 1张


注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
