互感器伏安特性测试仪简介 ----Product introduction
1、仅需设定测试的最大电压、和最大电流,装置将自动升压并能自动将伏安特性测试曲线描绘出来,省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。
2、功能全面,不仅可测试CT/PT直流电阻,伏安特性、变比和极性、10%的误差曲线、角差、比差,还可以测试互感器二次负载,CT通流测试和PT交流耐压测试。
3、CT变比不仅支持传统电流法测试还支持电压法测试,因此可以满足套管CT和GIS内CT的测试。
4、伏安特性试验单机输出电压0-2500V、电流0-20A,可以满足大部分互感器伏安特性试验。
5、220V单电源输入,避免了使用380V时的危险。
6、大屏幕液晶显示,测试时直接显示伏安曲线图,直观方便。自带微型打印机,可方便打印测试数据。
7、采用数字键盘,方便数字输入。
8、带有大容量存储器,可存储3000组测试数据,掉电不丢失。
8、USB接口,支持U盘导出数据和U盘升级系统。
10、RS232通信接口,可连接电脑进行试验,并提供通讯协议,用户可以根据协议开发字节的上位机软件。
互感器伏安特性测试仪参数 ----Technical parameter
升压器输出电流电压 |
1A/2500V 2A/1500V 5A/600V 10A/220V 20A/30V |
|
电流发生器输出电流 | 600A | |
输出功率 | 3000VA | |
电压电流测量精度 | ±0.2% | |
CT变比测量 (电压法/电流法) |
范围 | 1~40000 |
精度 | ±0.2% | |
PT变比测量 | 范围 | 1~40000 |
精度 | ±0.2% | |
相位测量 | 精度 | ±5min |
分辨率 | 0.5min | |
二次绕组电阻测量 | 范围 | 0~1kΩ |
精度 | 0.5%±2mΩ | |
交流负载测量 | 范围 | 0~1000VA |
精度 | 0.5%±0.05VA | |
输入电源电压 | AC220V±10%,50Hz | |
工作环境 | 温度:-10οC~50οC, 湿度:≤90% | |
尺寸、重量 | 尺寸425 mm×290 mm×310mm 重量:30kg |
CT(保护类、计量类)--电流电压法 | PT |
• 伏安特性(励磁特性)曲线 | • 伏安特性(励磁特性)曲线 |
• 自动给出拐点值 | • 自动给出拐点值 |
• 自动给出5%和10%的误差曲线 | • 变比测量 |
• 变比测量 | • 极性判断 |
• 比差测量 | • 比差测量 |
• 角差测量 | • 角差测量 |
• 极性判断 | • 二次交流耐压测试 |
• 一次通流测试 | • 二次负荷测试 |
• 交流耐压测试 | • 二次绕组测试 |
• 二次负荷测试 | • 铁心自动退磁 |
•二次绕组测试 | |
• 铁心自动退磁 |

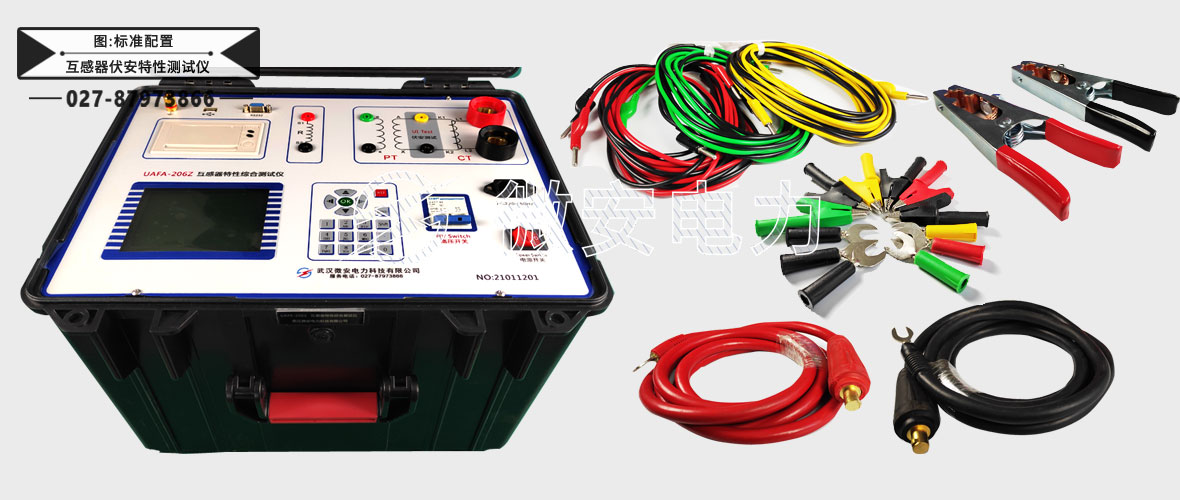

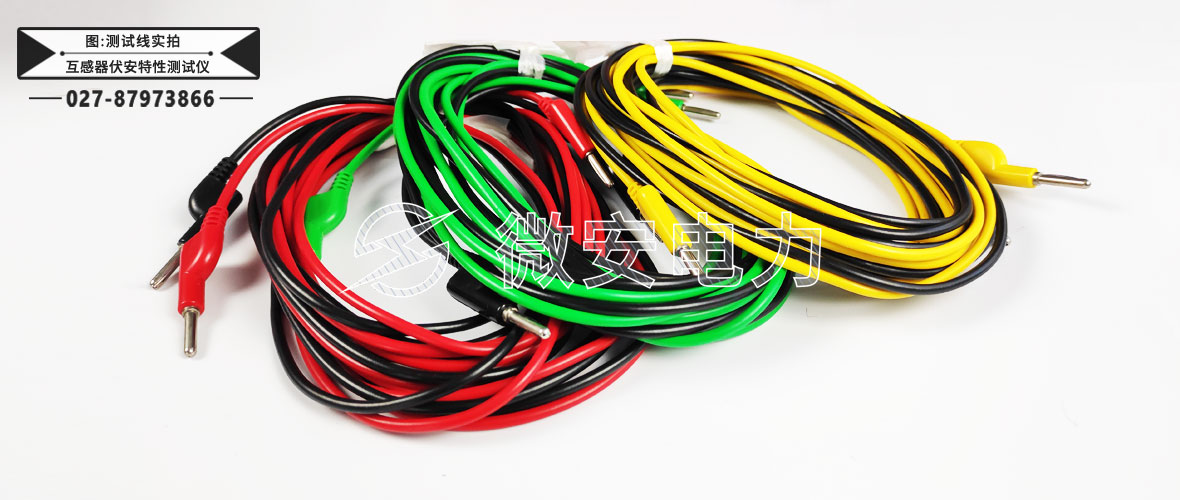

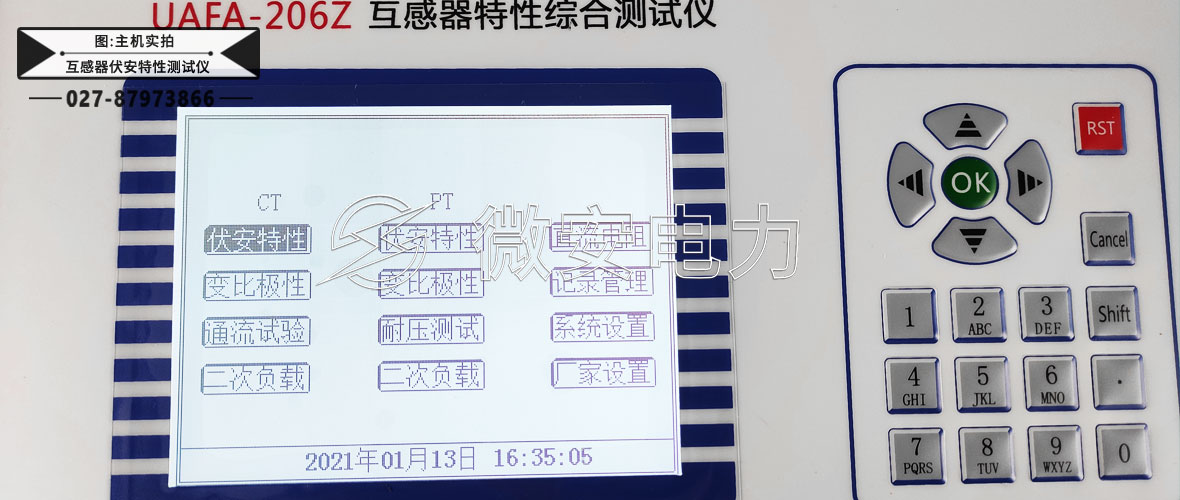

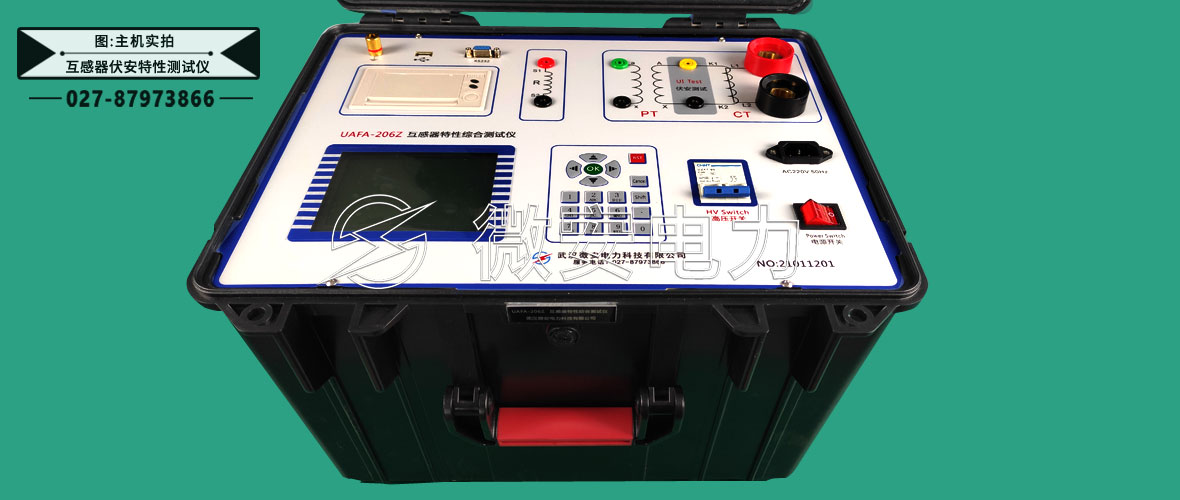

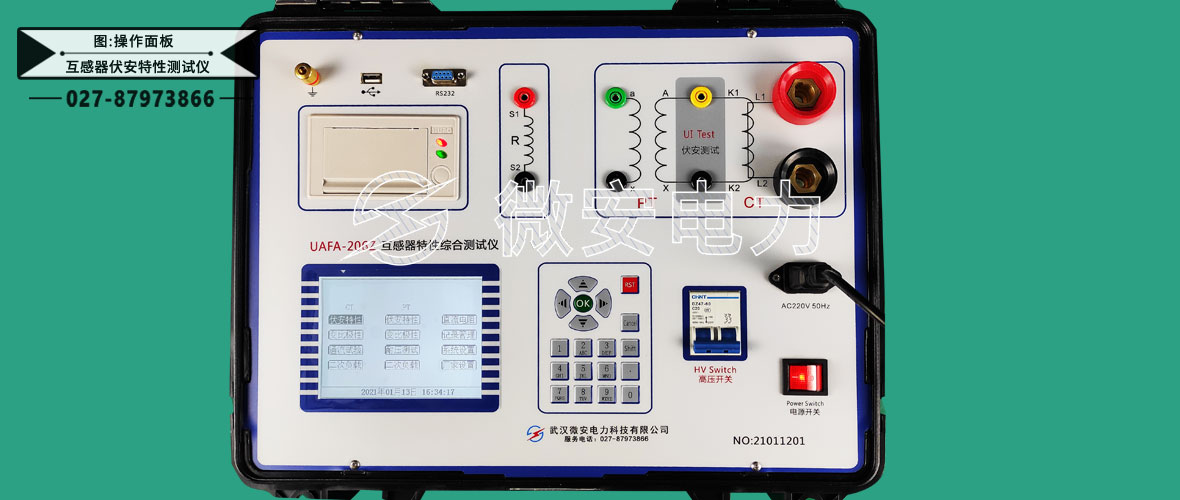

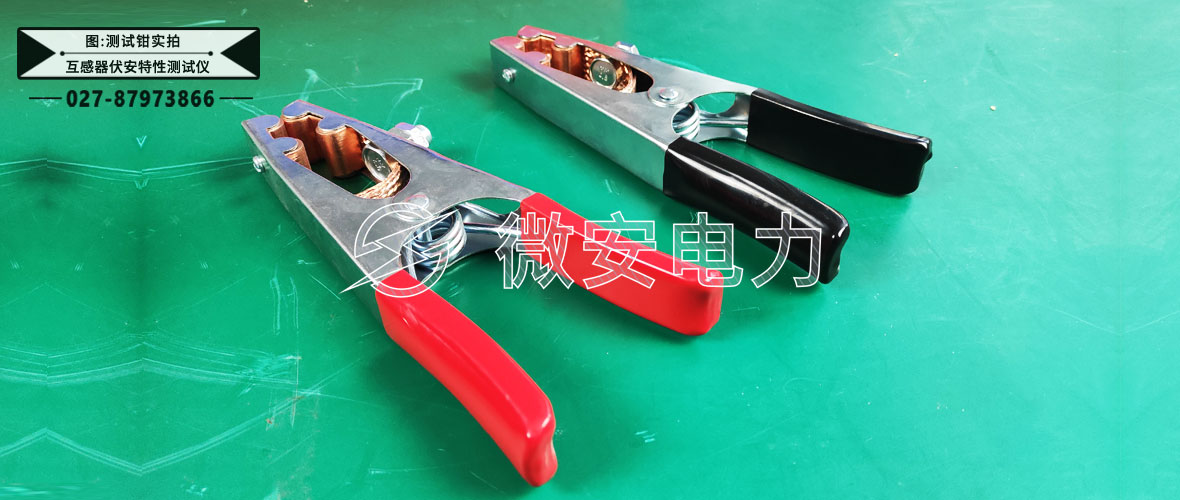

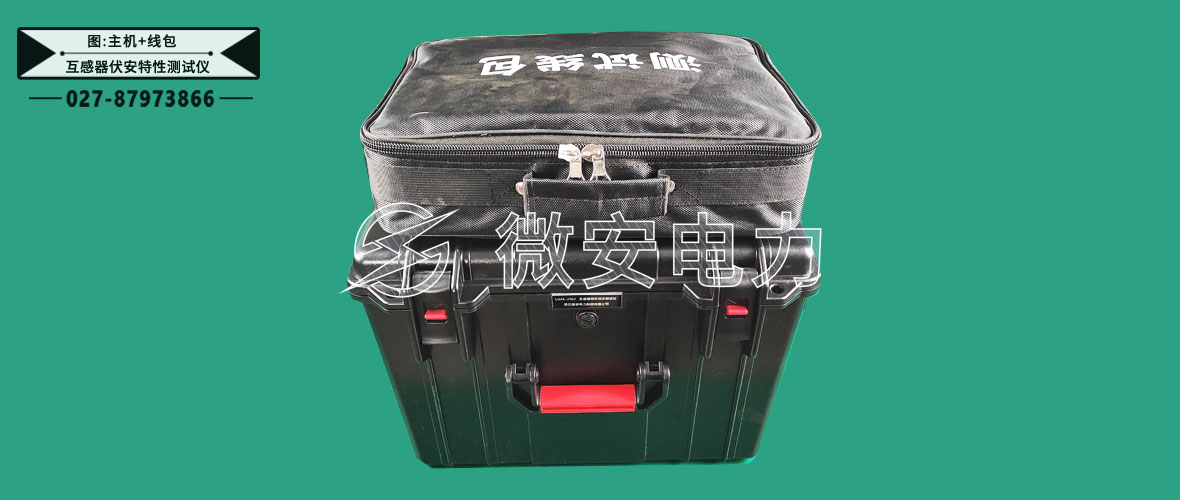

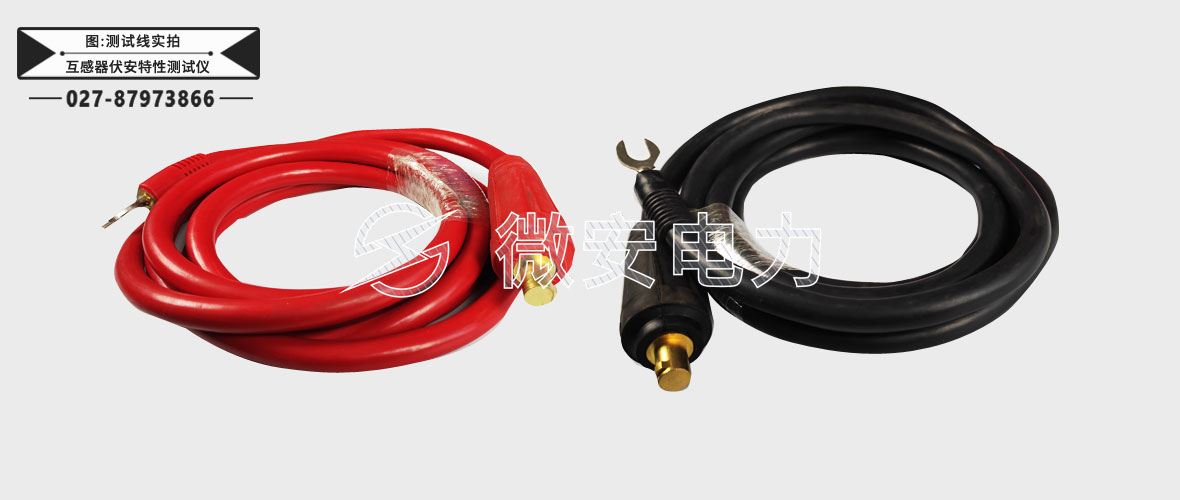

互感器伏安特性测试仪图片 ----Picture display
