互感器特性综合测试仪

UAFA-401互感器特性综合测试仪

214
说明书 打印产品 产品ID: 214
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「互感器特性综合测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 互感器特性综合测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

互感器特性综合测试仪简介   ----Product introduction

*互感器测试仪输出选型表
型号/功能 常规(接受定制) 401 103D 103G 402 406
可选规格 1000V,600A
1200V,600A
2500V,600A
2500V,1000A
3000V,1000A
注 ; 1200V电压适用于10KV,35KV。(之所以把电压从1000提到1200,是因为在35KV测试CT伏安特性时,会遇到拐点电压900多伏,曲线出不来的尴尬) 2500V适用于110KV,3000V,适用于220KV
*互感器测试仪功能选型表
型号/功能 401 103D 103G 402 406
CTPT伏安特性
变比极性
误差曲线
交流耐压
一次通流
自动退磁
二次直阻
二次负荷差
角差比差
可测低压互感器
可测零序互感器
可测变压器套管CT
可测准确限值系数(ALF)
电压法综合测试功能
6路CT变比同时测试
改触摸大屏   标配触屏
改工程塑料机箱

互感器特性综合测试仪参数   ----Technical parameter

项     参    数
工作电源 AC220V±10% 、50Hz
设备输出 0~1200V(电流最大设置20A)
大电流输出 0~600A
励磁测量精度 ≤0.5%(0.3%*读数+0.2%*量程)
CT
变比测量
范围 ≤3000A/1A(15000A/5A)
精度 ≤0.5%
PT
变比测量
范围 ≤500KV
精度 ≤0.5%
工作环境 温度:-10℃ ~ 40℃,湿度:≤90%
尺寸、重量 尺寸:410mm × 260mm × 340mm ,  重量:≤25Kg

互感器特性综合测试仪图片   ----Picture display

互感器综合测试仪

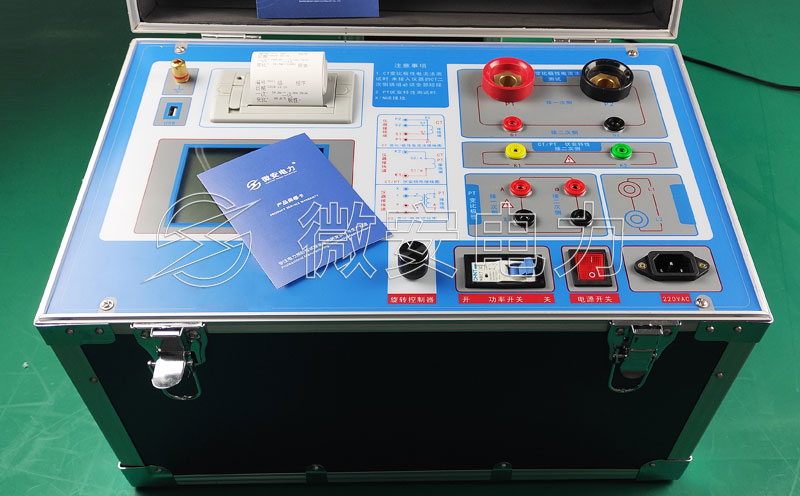

互感器特性综合测试仪主机

图片互感器特性综合测试仪实拍...
互感器特性综合测试仪

互感器特性综合测试仪-控制部分

互感器特性综合测试仪

互感器特性综合测试仪-倍压桶

互感器特性综合测试仪

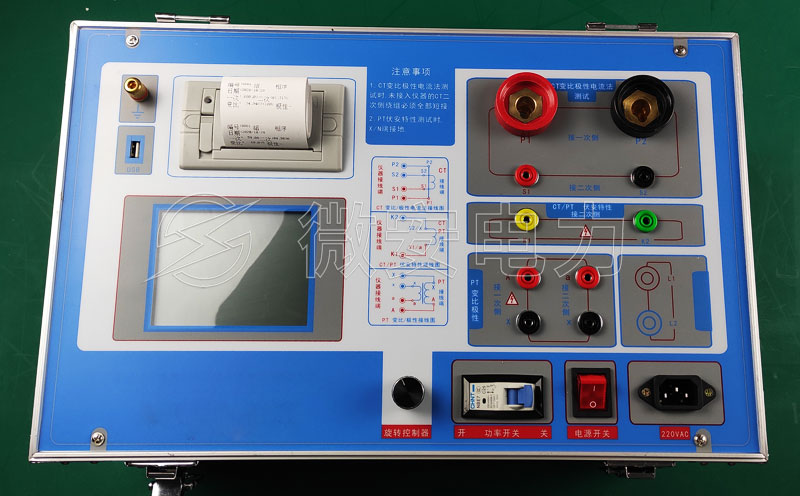

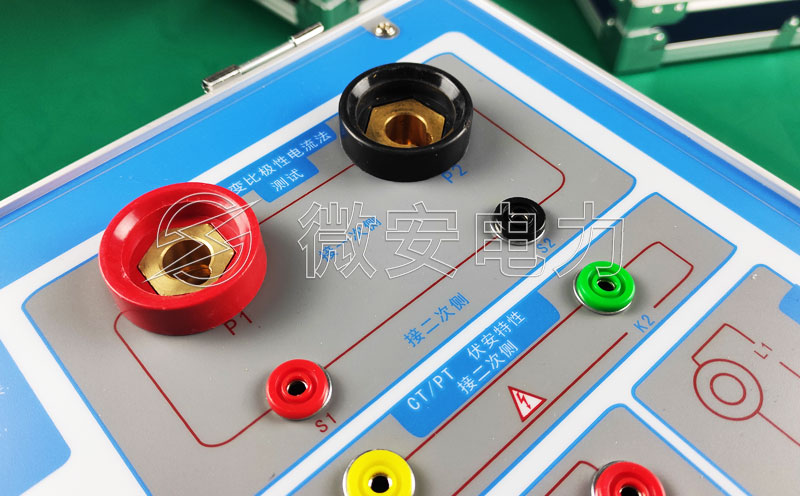

互感器特性综合测试仪-面板

互感器特性综合测试仪

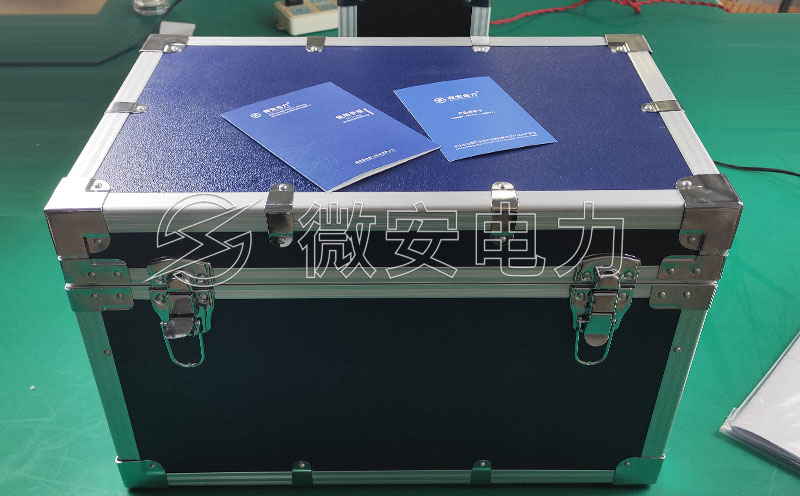

互感器特性综合测试仪-整机

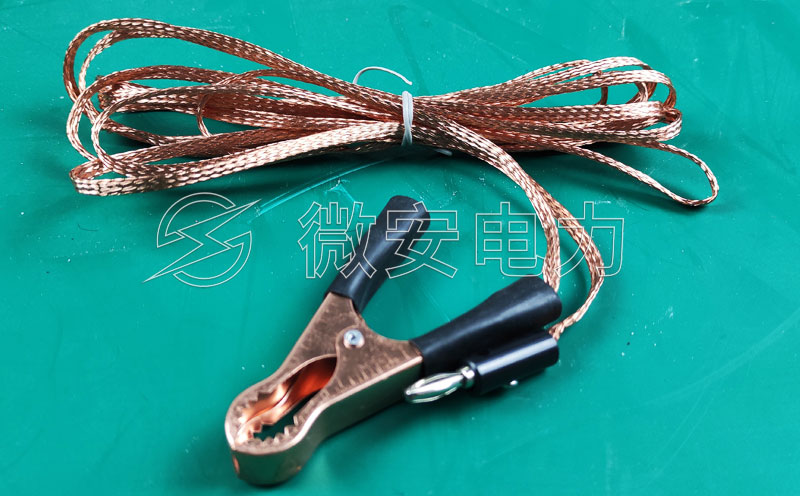

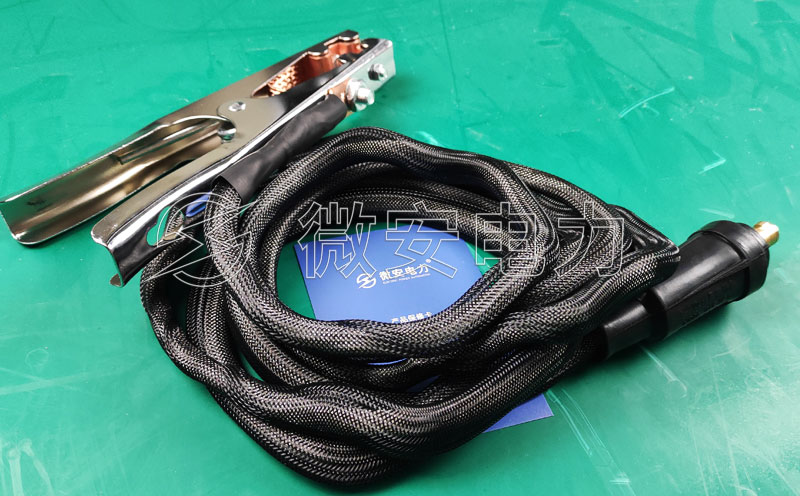

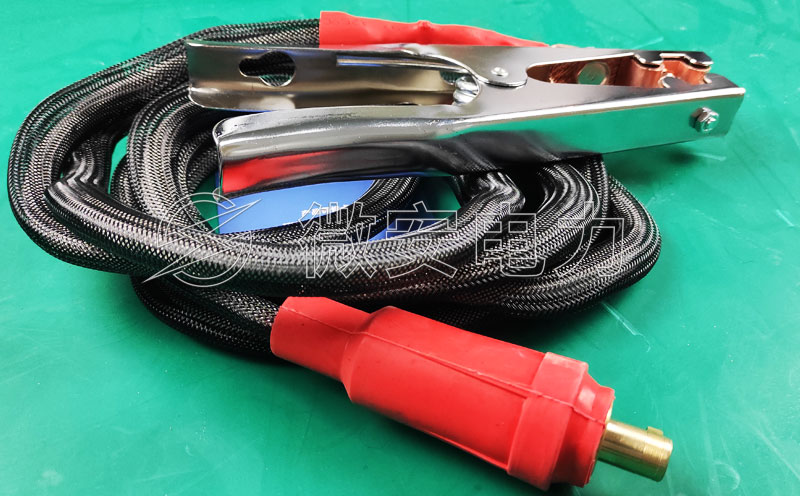

图片互感器特性综合测试仪附件实拍...
互感器特性综合测试仪

互感器特性综合测试仪-控制部分

互感器特性综合测试仪

互感器特性综合测试仪-倍压桶

互感器特性综合测试仪

互感器特性综合测试仪-面板

互感器特性综合测试仪

互感器特性综合测试仪-整机
