电子式互感器校验仪

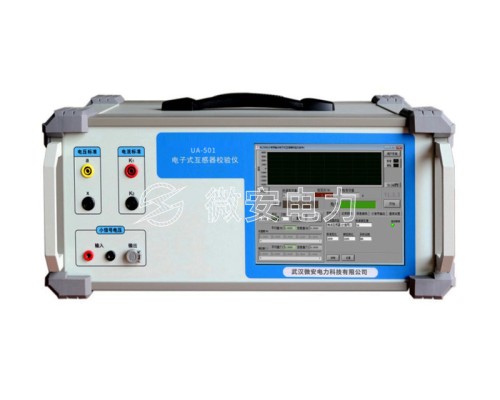

UA-501电子式互感器校验仪

电子式互感器校验仪又称电子式互感器测试仪,自身精度0.05级,可实现对0.2S及以下等级的小信号输出类型的电子式互感器的比差角差及精度进行校验,能实时显示被校电子式互感器的输出波形.
说明书 打印产品 产品ID: 290
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「电子式互感器校验仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 电子式互感器校验仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

电子式互感器校验仪简介   ----Product introduction

电子式互感器作为模拟世界到数字世界的桥梁,在数字化变电站中占有举足轻重的地位,可以认为电子式互感器是数字化变电站的基石,所有的数字量都来源它,因此电子式互感器的精度和性能非常重要。我国计量法规定所有的计量器具都必须得到量传,也就是所有的计量器具都必须能够实现量值溯源。因此在实际应用中需要对电子式互感器进行量传,验证其测量精度和稳定性及其他性能指标。

本校验仪内核采用双CPU架构,功能强大,以24Bit AD芯片和512倍过采样技术大大扩展了带宽,提高了测量精度。同时,采用多档位自动切换和FIR滤波器提高动态范围和信噪比。使用LabView开发管理软件,界面美观,使用方便。电源和采样输入采取了大量的电磁兼容措施,能够适应复杂的现场测试环境。采用便携式设计方案,方便实验室和现场检测。

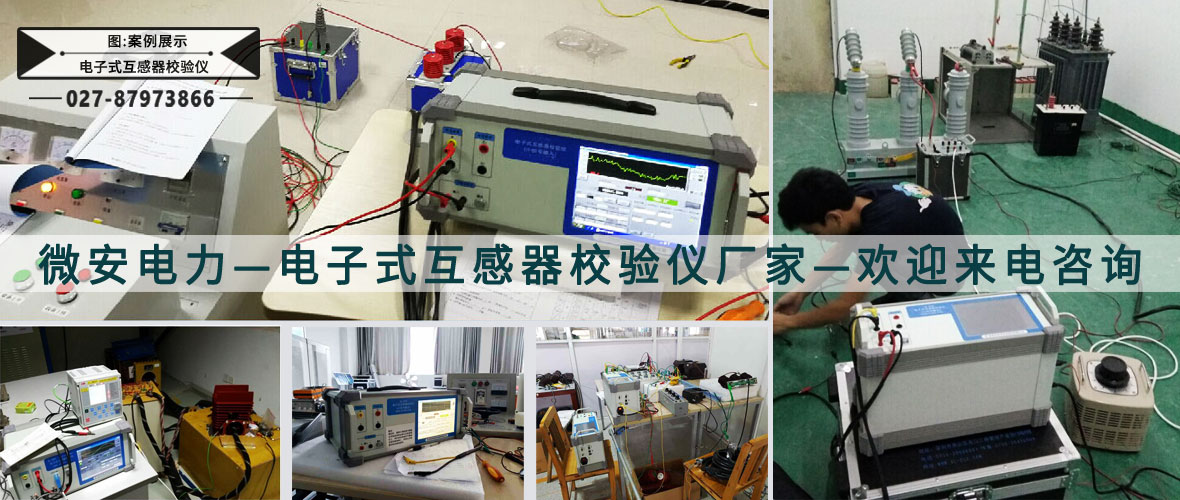

电子式互感器校验仪

电子式互感器校验仪—生产厂家

本校验仪通过了中国电力科学院的性能测试,并在全国各省市地区的绝大部分数字化变电站对电子式互感器做了大量的现场校验,具有广泛的应用基础。本校验装置适用于符合IEC60044-7/8标准小信号输出的电子式互感器的实验室和现场精度校验, UA-501电子式互感器校验仪(小信号输入)自身精度0.05级,可实现对0.2S及以下等级的小信号输出类型的电子式互感器的校验。

本校验仪整体简洁大方,超大触摸屏显示,兼有网口可以进行以太网通讯,USB口可以读取及导出数据。

功能特点    ----Main features

1、实现对电子式互感器的比差和角差的校验
2、显示当前一次导线的电压、电流、频率等相关信息,便于综合评估被校参数
3、系统参考的协议包括IEC60044-7/8、JJG313-2010、JJG314-2010 4、能实时显示被校互感器的输出波形,以及相关参数并自动保存校验数据
5、方便检定点误差记录,点击报表生成即可将记录的误差数据保存,方便存档或进行误差分析
6、便携式设计,小巧的体积和轻便的重量,方便检测工作,同时支持触摸屏和键盘输入,提供良好的易用性
7、本产品适应性、扩展性强,支持后续的升级
8、本产品支持输出0~7V的高精度标准小信号

电子式互感器校验仪参数   ----Technical parameter

适用协议
协议 IEC60044-7/8
输入电压
电压测量档位 20V、100V
电压测量准确度 (20~120V)   0.05%RD
比差 0.05%RD
角差 2′(> 20V)
输入阻抗 130KΩ
输入电流
电流测量档位 50mA、100mA、 1A、 5A
精确测量范围 10mA ~ 6A  0.05%RD
比差 0.05%RD
角差 2′(> 10mA)
输入阻抗 0.7Ω@≤100mA、0.1Ω@≤6A
小信号互感器输入电压(被检互感器)
小信号互感器输入电压范围 0~8.0V(22.5mV、150mV、200mV、225mV、4V、1.625V、2V、3.25V、4V、6.5V)
比差 0.05%RD
角差 2′(> 22.5mV)
输入阻抗 500MΩ@0.6nF
模拟量小信号输出
模拟量小信号输出范围 1mV~7V
模拟量小信号输出精度 0.05%RD (200mV~7V)
分辨率 0.01mV
其它指标
工作电源电压范围 AC 220V±5%  50Hz
功耗 约30VA
预热时间 <15分钟
工作温度 0℃~50℃
相对湿度 ≤85%  无腐蚀性气体
尺寸 160mm×380mm×450mm
整机重量 8.5kg

电子式互感器校验仪图片   ----Picture display

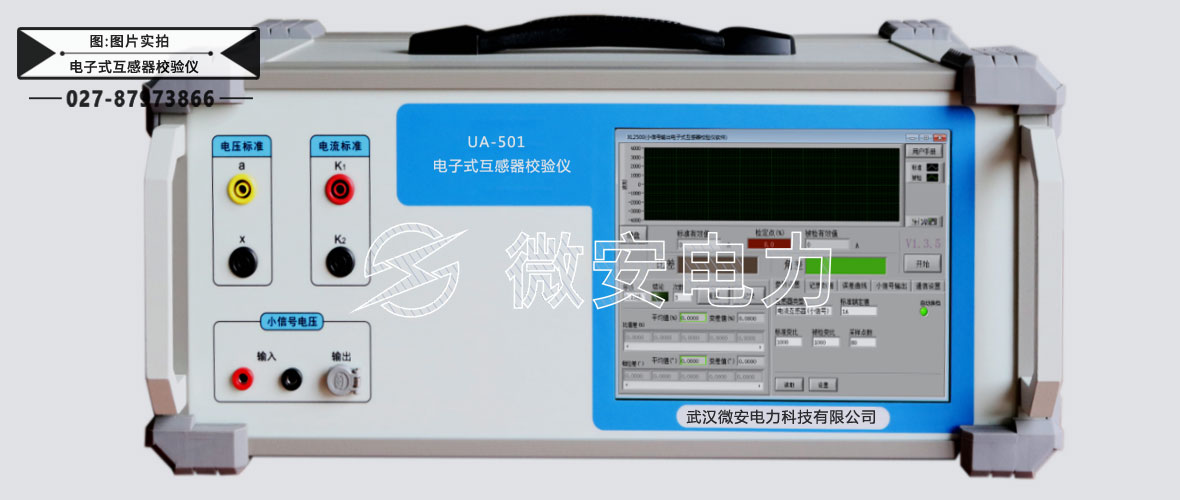

电子式互感器校验仪

电子式互感器校验仪—正面实拍

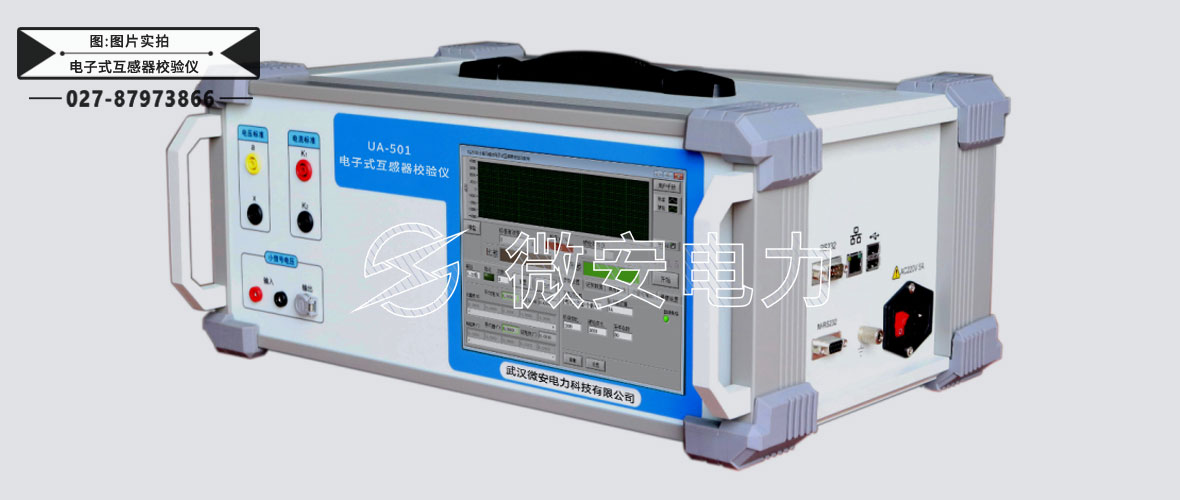

电子式互感器校验仪

电子式互感器校验仪—侧面实拍
